基于STM32的多通道照度计的设计罗志远;张涛;许骏【摘要】照度是照射在某一单位面积上的入射光总量,其大小取决于光源的发光强度,以及被照物体和光源之间的距离.适当的照度可以提高工作效率,对人产生积极的影响.介绍了一种用于信号检测的多通道照度计的设计原理和实现方法.该照度计以STM32作为微控制器,利用TSL2561芯片实现光电转换以及模数转换.通过TCA9548A芯片实现多个TSL2561与STM32连接.利用W5500以太网模块实现STM32与上位机之间的通讯.通过数据处理进一步提高测量效率,减少测量误差.实际测试结果表明:经过数据拟合进行定标后,该照度计测量误差在8%以内,可以满足在实际测量的需求,具有成本低、效率高和性能可靠等优点,可以满足工程应用中多通道光照强度快速测量的需要.【期刊名称】《传感技术学报》【年(卷),期】2019(032)004【总页数】7页(P618-624)【关键词】照度计;多通道测量;数据拟合;STM32单片机;TSL2561芯片;I2C总线【作者】罗志远;张涛;许骏【作者单位】中国科学院云南天文台,昆明650216;中国科学院大学,北京100049;中国科学院云南天文台,昆明650216;中国科学院云南天文台,昆明650216【正文语种】中文【中图分类】TH74照度计是一种测量环境光照强度的测量仪器。

照度计应用非常广泛,物理,摄影,化学,工程,天文学,天体物理学等诸多领域以及日常的生产生活都需要对照度进行测量。

目前,无论是建筑室内照明、还是机动车的内外照明、工矿企业的工作环境照明等各大照明场所基本上都需要使用照度计进行照度检测,以保证人们有更加舒适的生活工作环境,提高工作效率,减少不必要的光污染[1]。

此外,在科研领域大面积光源如积分球等的均匀性测量也会用到照度计[2]。

本设计是以国家基金面上项目“CMOS响应非均匀性实时校正系统的设计研究”为背景而展开的,在基金项目中需要对CMOS相机的性能做相应的测试,其中需要用到积分球。

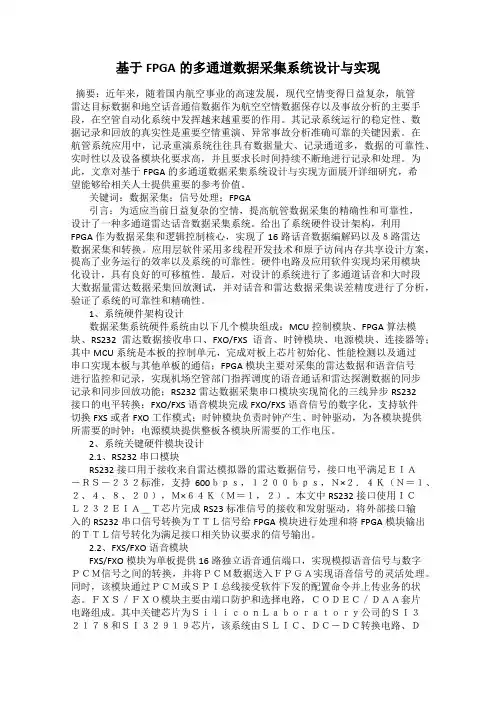

基于FPGA的多通道数据采集系统设计与实现摘要：近年来，随着国内航空事业的高速发展，现代空情变得日益复杂，航管雷达目标数据和地空话音通信数据作为航空空情数据保存以及事故分析的主要手段，在空管自动化系统中发挥越来越重要的作用。

其记录系统运行的稳定性、数据记录和回放的真实性是重要空情重演、异常事故分析准确可靠的关键因素。

在航管系统应用中，记录重演系统往往具有数据量大、记录通道多，数据的可靠性、实时性以及设备模块化要求高，并且要求长时间持续不断地进行记录和处理。

为此，文章对基于FPGA的多通道数据采集系统设计与实现方面展开详细研究，希望能够给相关人士提供重要的参考价值。

关键词：数据采集；信号处理；FPGA引言：为适应当前日益复杂的空情，提高航管数据采集的精确性和可靠性，设计了一种多通道雷达话音数据采集系统。

给出了系统硬件设计架构，利用FPGA作为数据采集和逻辑控制核心，实现了16路话音数据编解码以及８路雷达数据采集和转换。

应用层软件采用多线程开发技术和原子访问内存共享设计方案，提高了业务运行的效率以及系统的可靠性。

硬件电路及应用软件实现均采用模块化设计，具有良好的可移植性。

最后，对设计的系统进行了多通道话音和大时段大数据量雷达数据采集回放测试，并对话音和雷达数据采集误差精度进行了分析，验证了系统的可靠性和精确性。

1、系统硬件架构设计数据采集系统硬件系统由以下几个模块组成：MCU控制模块、FPGA算法模块、RS232雷达数据接收串口、FXO/FXS语音、时钟模块、电源模块、连接器等；其中MCU系统是本板的控制单元，完成对板上芯片初始化、性能检测以及通过串口实现本板与其他单板的通信；FPGA模块主要对采集的雷达数据和语音信号进行监控和记录，实现机场空管部门指挥调度的语音通话和雷达探测数据的同步记录和同步回放功能；RS232雷达数据采集串口模块实现简化的三线异步RS232接口的电平转换；FXO/FXS语音模块完成FXO/FXS语音信号的数字化，支持软件切换FXS或者FXO工作模式；时钟模块负责时钟产生、时钟驱动，为各模块提供所需要的时钟；电源模块提供整板各模块所需要的工作电压。
