SolidWorks_三维设计及应用教案

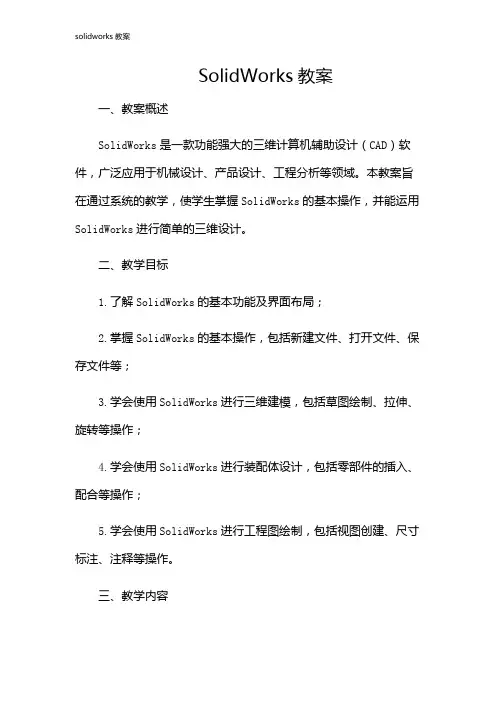

SolidWorks教案一、教案概述SolidWorks是一款功能强大的三维计算机辅助设计（CAD）软件，广泛应用于机械设计、产品设计、工程分析等领域。

本教案旨在通过系统的教学，使学生掌握SolidWorks的基本操作，并能运用SolidWorks进行简单的三维设计。

二、教学目标1.了解SolidWorks的基本功能及界面布局；2.掌握SolidWorks的基本操作，包括新建文件、打开文件、保存文件等；3.学会使用SolidWorks进行三维建模，包括草图绘制、拉伸、旋转等操作；4.学会使用SolidWorks进行装配体设计，包括零部件的插入、配合等操作；5.学会使用SolidWorks进行工程图绘制，包括视图创建、尺寸标注、注释等操作。

三、教学内容1.SolidWorks简介1.1SolidWorks的功能特点1.2SolidWorks的界面布局1.3SolidWorks的基本操作2.三维建模2.1草图绘制2.1.1基本绘图命令2.1.2尺寸标注2.1.3几何关系与约束2.2拉伸、旋转等操作2.2.1拉伸特征2.2.2旋转特征2.2.3扫描特征2.2.4放样特征3.装配体设计3.1零部件的插入与编辑3.2配合关系3.3爆炸视图4.工程图绘制4.1视图创建4.1.1标准三视图4.1.2投影视图4.1.3剖面视图4.2尺寸标注4.3注释与表格四、教学安排1.课时安排：共32课时，每课时45分钟；2.教学方法：理论讲解与实践操作相结合，注重学生动手能力的培养；3.教学手段：采用多媒体教学，结合实物模型和案例分析，提高学生的学习兴趣。

五、教学评价1.过程评价：观察学生在课堂上的参与程度、实践操作能力及问题解决能力；2.结果评价：通过课后作业、阶段性测试和期末考试，检验学生的学习成果；3.反馈评价：收集学生及家长的意见和建议，不断优化教学方法和内容。

通过本教案的实施，学生将掌握SolidWorks的基本操作，具备一定的三维设计能力，为今后的学习和工作打下坚实的基础。

2014—2015学年度下期教研组名称：课程名称：教学班级：任课老师：Solidworks软件介绍•据最新统计：陕西地区现有5122家机械制造企业，大部分企业都不同程度的了解或用到SolidWorks。

•西安航空发动机（集团）有限公司•西安飞机工业制造公司•西电公司高压电瓷厂用户界面1、下拉菜单、特征管理器设计树特征管理器设计树可以动态地、可视化地记录和显【特别提示】随着SolidWorks软件的功能日益强10. 装配体工具栏11. 工程图工具栏第2章草图(2) 进入草图绘制环境(3) 绘图(4) 尺寸标注(5) 生成草图特征（12）矩形（14）样条曲线）（2）绘制圆角（3）等距实体（5）草图延伸（6）线性草图阵列（7）圆周草图阵列（8）旋转实体（9）按比例缩放草图布置要尽早添加布置作业课后反思步骤解析：实例演示2：绘制下列的草图练习二第三章零件设计点选标准视图工具条中的正视图标图绘制工具条的草图绘制图标图3-1 草图轮廓单击圆角按钮，选择坐标轴上的两条直线，属性管理器中设置圆角的半径为所示。

单击确认按钮，完成圆角的绘制。

图3-2 “绘角”属性管理基体按钮，微调框中设置拉图3-4 设定拉伸参数5. 单击确认按钮，生成角铁的实体造型，如图3-5所示。

图3-5 角铁单击保存按钮，将文件保存为“角铁设计步骤如下：1. 在绘图区域内绘制草图。

单击设计树中的前视基准面，点选标准视图工具条中的正视于图标草绘图标单击镜像实体按钮，在镜像属性管理器中选图3-7 完整工字钢轮廓4.单击智能尺寸按钮，为草图标注尺寸。

制圆角按钮图3-8 最终草图单击拉伸凸台/基体按钮，在拉伸属性管理器中设定拉伸的终止条件为“给定深度”，在图3-9 设置拉伸参数6. 单击确认按钮，生成25b型工字钢的实体造型，如图3-10所示。

设计步骤如下：在绘图区域内绘制草图。

单击设计树中的前视点选标准视图工具条中的正视于图标草绘图标，单击圆按钮，绘制草图1图3-11 绘制的草图单击拉伸凸台/基体按钮所示。

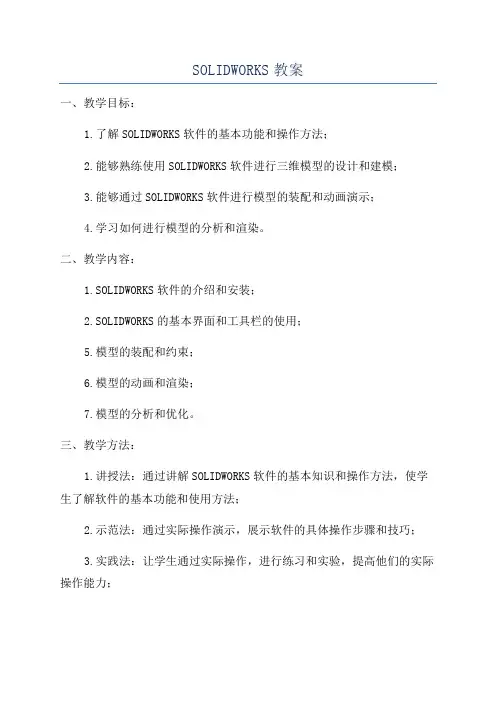

SOLIDWORKS教案一、教学目标：1.了解SOLIDWORKS软件的基本功能和操作方法；2.能够熟练使用SOLIDWORKS软件进行三维模型的设计和建模；3.能够通过SOLIDWORKS软件进行模型的装配和动画演示；4.学习如何进行模型的分析和渲染。

二、教学内容：1.SOLIDWORKS软件的介绍和安装；2.SOLIDWORKS的基本界面和工具栏的使用；5.模型的装配和约束；6.模型的动画和渲染；7.模型的分析和优化。

三、教学方法：1.讲授法：通过讲解SOLIDWORKS软件的基本知识和操作方法，使学生了解软件的基本功能和使用方法；2.示范法：通过实际操作演示，展示软件的具体操作步骤和技巧；3.实践法：让学生通过实际操作，进行练习和实验，提高他们的实际操作能力；4.讨论法：通过小组讨论和共同分析问题，提高学生的思维能力和合作能力。

四、教学过程：1.SOLIDWORKS软件的介绍和安装a.介绍SOLIDWORKS软件的基本功能和应用领域；b.演示SOLIDWORKS软件的安装步骤和注意事项；c.学生按照演示的步骤，进行SOLIDWORKS软件的安装。

2.SOLIDWORKS的基本界面和工具栏的使用a.介绍SOLIDWORKS软件的界面和主要工具栏的功能；b.演示如何打开和关闭工具栏，以及如何自定义工具栏；c.学生跟随演示，尝试打开和关闭工具栏，以及自定义工具栏。

a.介绍2D草图的基本概念和绘制方法；a.介绍三维模型的基本概念和建模方法；5.模型的装配和约束a.介绍模型的装配和约束的概念和方法；b.演示如何进行模型的装配和约束；c.学生跟随演示，尝试进行模型的装配和约束。

6.模型的动画和渲染a.介绍模型的动画和渲染的概念和方法；b.演示如何进行模型的动画和渲染；c.学生跟随演示，尝试进行模型的动画和渲染。

7.模型的分析和优化a.介绍模型的分析和优化的概念和方法；b.演示如何进行模型的分析和优化；c.学生跟随演示，尝试进行模型的分析和优化。

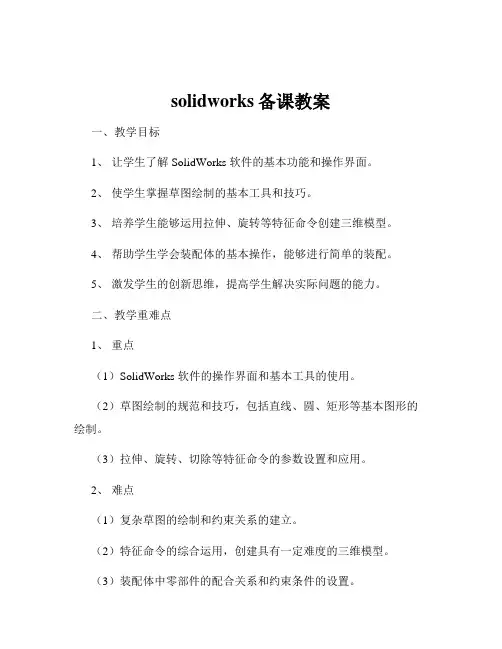

solidworks备课教案一、教学目标1、让学生了解 SolidWorks 软件的基本功能和操作界面。

2、使学生掌握草图绘制的基本工具和技巧。

3、培养学生能够运用拉伸、旋转等特征命令创建三维模型。

4、帮助学生学会装配体的基本操作，能够进行简单的装配。

5、激发学生的创新思维，提高学生解决实际问题的能力。

二、教学重难点1、重点（1）SolidWorks 软件的操作界面和基本工具的使用。

（2）草图绘制的规范和技巧，包括直线、圆、矩形等基本图形的绘制。

（3）拉伸、旋转、切除等特征命令的参数设置和应用。

2、难点（1）复杂草图的绘制和约束关系的建立。

（2）特征命令的综合运用，创建具有一定难度的三维模型。

（3）装配体中零部件的配合关系和约束条件的设置。

三、教学方法1、讲授法通过讲解和演示，向学生传授 SolidWorks 软件的基本概念、操作方法和技巧。

2、实践法安排学生进行实际操作练习，巩固所学知识和技能，培养学生的动手能力和问题解决能力。

3、案例教学法通过实际案例的分析和制作，让学生将所学知识应用到具体的项目中，提高学生的综合应用能力。

4、小组讨论法组织学生进行小组讨论，交流学习心得和经验，培养学生的团队合作精神和沟通能力。

四、教学准备1、安装有 SolidWorks 软件的计算机教室。

2、多媒体教学设备，用于演示教学内容。

3、教学课件、案例素材、练习题目等教学资源。

五、教学过程1、课程导入（约 10 分钟）通过展示一些使用 SolidWorks 软件创建的优秀三维模型，如机械零件、工业产品、建筑模型等，激发学生的学习兴趣。

然后介绍SolidWorks 软件在工程设计、制造业等领域的广泛应用，让学生了解学习该软件的重要性和实用性。

2、软件介绍（约 20 分钟）（1）打开 SolidWorks 软件，向学生展示软件的操作界面，包括菜单栏、工具栏、特征管理器、绘图区等。

（2）介绍软件的基本功能，如草图绘制、三维建模、装配体设计、工程图绘制等。

solidwork课程设计一、课程目标知识目标：1. 理解SolidWorks软件的基本功能与操作界面，掌握基本的二维绘图与三维建模方法。

2. 学习并掌握SolidWorks中零件、装配体和工程图的基本创建与编辑技巧。

3. 掌握SolidWorks软件在机械设计中的应用，能结合实际需求进行简单的机械结构设计。

技能目标：1. 能够运用SolidWorks软件独立完成基础零件的绘制，具备一定的三维建模能力。

2. 学会运用装配体功能，对机械部件进行组装和运动仿真。

3. 能够利用工程图功能，生成符合国家标准的机械图纸。

情感态度价值观目标：1. 培养学生对SolidWorks软件的兴趣，激发创新意识，提高实践能力。

2. 培养学生严谨、细致的工作态度，养成良好的设计习惯。

3. 增强团队协作意识，培养学生互相学习、共同进步的精神。

课程性质：本课程为高年级机械设计相关专业的实践课程，以软件操作为主，注重培养学生的实际应用能力。

学生特点：学生具备一定的计算机操作基础，对SolidWorks软件有一定了解，但实际操作能力较弱。

教学要求：结合学生特点，课程以案例教学为主，注重实践操作，让学生在“做中学”，提高学生的实际应用能力。

通过课程学习，使学生能够掌握SolidWorks软件的基本操作，具备简单的机械设计能力。

二、教学内容1. SolidWorks软件概述：介绍软件的发展历程、功能特点及在机械设计中的应用。

教学安排：1课时，引导学生了解SolidWorks软件，激发学习兴趣。

2. SolidWorks基本操作与界面认识：学习软件的启动、退出、界面布局及基本操作。

教学安排：2课时，让学生熟悉软件环境，为后续学习打下基础。

3. 二维绘图：学习绘制基本几何图形、标注尺寸、修改图形等。

教学安排：4课时，掌握二维绘图技能，为三维建模奠定基础。

4. 三维建模：学习基本的三维建模方法，如拉伸、旋转、扫描等。

教学安排：6课时，让学生掌握三维建模的基本技巧。

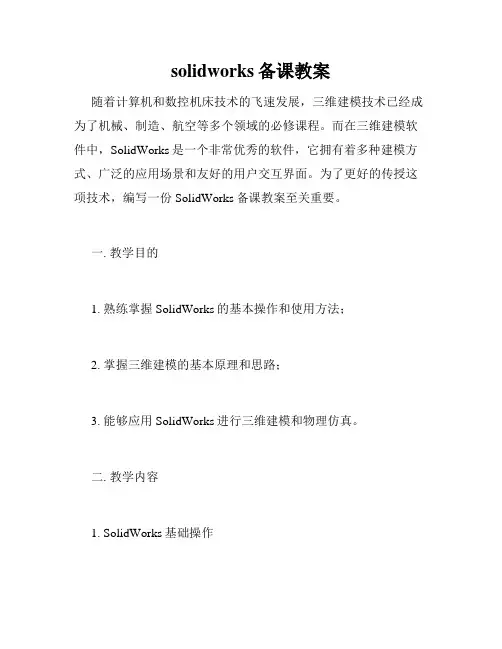

solidworks备课教案随着计算机和数控机床技术的飞速发展，三维建模技术已经成为了机械、制造、航空等多个领域的必修课程。

而在三维建模软件中，SolidWorks是一个非常优秀的软件，它拥有着多种建模方式、广泛的应用场景和友好的用户交互界面。

为了更好的传授这项技术，编写一份SolidWorks备课教案至关重要。

一. 教学目的1. 熟练掌握SolidWorks的基本操作和使用方法；2. 掌握三维建模的基本原理和思路；3. 能够应用SolidWorks进行三维建模和物理仿真。

二. 教学内容1. SolidWorks基础操作a. SolidWorks界面及功能区介绍b. SolidWorks常用操作：建立新零件、绘制基本几何体、调整尺寸及位置、布线、切换视角等。

c. 导入外部文件（如图纸、CAD文件）并将其作为基准。

d. SolidWorks建模过程中的出错处理与技巧。

2. SolidWorks高级建模a. 零部件的设计与建模，包括拉伸、旋转、剪切等功能。

b. 复杂物体的建模过程，包括曲线、曲面、弯曲、柿子样条曲线等。

c. 特性工具栏的使用，包括圆角、倾斜、偏移、螺纹等。

3. 物理仿真使用SolidWorks进行物理仿真，包括应力分析、位移分析、热分析等。

4. 项目设计在教学中引导学生应用SolidWorks进行项目设计，例如机械零部件设计和分析、CAD建模等，以加深学生对于SolidWorks应用的理解。

三. 教学方法1. 讲授法通过教案结合PPT进行课堂讲授，及时解答学生关于软件操作和建模方法的疑惑。

2. 实践法在课后针对不同难度等级的实际案例教学，对学生进行实际操作、模型建模模拟，最终通过大作业的形式对学生的掌握情况进行评估。

3. 互动性教学法学生在实践过程中必然会遇到各种各样不同的问题，我们的任务是让学生能够适时地在形成教育互动的前提下，在课堂上进行更加深入的交流和思考。

我们可以结合研究任务展开几个小组分析，还可以开展一些小型微型论文讨论会，让学生能够获得更多的思考和讨论机会。

SolidWorks三维建模与设计教程第一章基础知识1.1 SolidWorks简介SolidWorks是一款三维计算机辅助设计（CAD）软件，广泛应用于机械设计、工程制图和产品设计等领域。

它提供了强大的建模工具和功能，帮助用户完成复杂的设计任务。

1.2 界面介绍SolidWorks的界面由菜单栏、工具栏、绘图区、特性管理器等组成。

菜单栏提供了各种功能选项，工具栏则是常用工具的快捷方式。

绘图区是主要的绘图和建模区域，特性管理器用于管理对象的属性和特性。

1.3 文件操作SolidWorks支持多种文件格式，包括物体文件（*.prt）、装配文件（*.asm）和绘图文件（*.drw）。

用户可以通过新建、打开、保存等操作来管理设计文件。

此外，还可以进行版本控制和文件夹管理等操作。

第二章二维绘图2.1 线段绘制在二维绘图中，线段是最基本的绘图元素。

SolidWorks提供了多种线段绘制方式，如直线、圆弧和多段线。

用户可以根据需要选择合适的绘图工具，并设置线段的长度、角度和曲率等参数。

2.2 修改操作SolidWorks提供了丰富的线段修改工具，如平移、旋转和缩放等。

用户可以通过这些工具对线段的位置、角度和比例等进行调整。

此外，还可以对线段进行剪切、延长和镜像等操作，以满足设计需求。

2.3 图形构建除了线段绘制和修改，SolidWorks还支持图形构建。

用户可以通过将多个线段连接起来，形成封闭的图形。

这些图形可以进一步用于创建三维模型。

第三章三维建模3.1 简单几何体SolidWorks提供了多种简单几何体的创建工具，如立方体、圆柱体和球体等。

用户可以选择这些基本几何体，并设置其尺寸和位置，以构建三维模型。

3.2 特征操作除了简单几何体的创建，SolidWorks还支持特征操作。

用户可以通过添加、减去或结合不同的特征，来生成复杂的三维模型。

例如，可以通过凸台、倒角和镂空等操作来改变建模体的形状和特性。

3.3 装配设计在SolidWorks中，用户可以将多个组件组装在一起，创建装配体。

solidworks备课教案一、教学目标1、让学生了解 SolidWorks 软件的基本功能和操作界面。

2、使学生掌握 SolidWorks 中基本的草图绘制工具和技巧。

3、培养学生能够运用 SolidWorks 进行简单三维模型的创建。

二、教学重难点1、重点熟悉 SolidWorks 的操作界面和常用命令的位置。

掌握草图绘制中的直线、圆、矩形等基本图形的绘制方法。

理解并正确使用约束功能，保证草图的准确性。

2、难点灵活运用各种约束条件来精确绘制草图。

从二维草图到三维模型的构建思路和方法。

三、教学方法1、讲授法：讲解 SolidWorks 的基本概念、操作流程和技巧。

2、演示法：通过实际操作演示，让学生直观地看到软件的使用过程。

3、实践法：安排学生进行实际的操作练习，巩固所学知识。

四、教学准备1、安装有 SolidWorks 软件的计算机教室。

2、教学课件，包含软件界面截图、操作步骤演示等。

五、教学过程（一）导入（约 5 分钟）通过展示一些使用 SolidWorks 设计的优秀三维模型，如机械零件、工业产品等，激发学生的学习兴趣，引出本节课的主题——SolidWorks 软件的学习。

（二）软件介绍（约 10 分钟）1、打开 SolidWorks 软件，向学生展示软件的操作界面，包括菜单栏、工具栏、绘图区、特征管理器等。

2、简要介绍各个部分的功能，如菜单栏中包含各种命令，工具栏提供了常用工具的快捷按钮，绘图区是进行绘图和建模的主要区域，特征管理器用于管理模型的特征和历史记录。

（三）草图绘制（约 30 分钟）1、点击“新建”按钮，选择“零件”模板，进入草图绘制环境。

2、讲解草图绘制工具，如直线工具、圆工具、矩形工具等。

通过实例演示，让学生掌握如何使用这些工具绘制基本图形。

例如，绘制一个矩形，点击矩形工具，在绘图区指定两个对角点，即可绘制出矩形。

绘制一个圆，点击圆工具，在绘图区指定圆心和半径，即可绘制出圆。

课程设计solidworks一、教学目标本课程的目标是让学生掌握SolidWorks软件的基本操作，能够运用该软件进行简单的三维建模和仿真。

具体的学习目标如下：知识目标：使学生了解SolidWorks软件的历史、特点和功能，理解三维建模的基本概念和原理。

技能目标：培养学生熟练操作SolidWorks软件，能够进行零件建模、装配体创建、工程图绘制等基本操作，并能够进行简单的仿真分析。

情感态度价值观目标：培养学生对计算机辅助设计的兴趣，提高学生创新意识和动手能力，培养学生团队合作精神。

二、教学内容教学内容将按照以下大纲进行：1.SolidWorks软件介绍：使学生了解软件的历史、特点和功能，并进行软件的基本操作练习。

2.三维建模基础：讲解三维建模的基本概念和原理，引导学生掌握基本的三维建模操作。

3.零件建模：详细讲解如何进行零件建模，包括草图绘制、特征创建等，并进行相应的练习。

4.装配体创建：教授如何将零件组装成装配体，并进行装配体操作练习。

5.工程图绘制：讲解如何从装配体生成工程图，包括视图创建、尺寸标注等，并进行相应的练习。

6.仿真分析：讲解如何进行简单的仿真分析，包括力学分析、热分析等，并进行相应的练习。

三、教学方法将采用讲授法、讨论法、案例分析法和实验法等多种教学方法进行教学。

1.讲授法：用于讲解SolidWorks软件的基本操作和三维建模的基本概念、原理。

2.讨论法：用于探讨和解决学生在练习过程中遇到的问题。

3.案例分析法：通过分析典型案例，使学生更好地理解和掌握SolidWorks软件的操作和应用。

4.实验法：让学生在机房进行实际操作练习，提高学生的动手能力。

四、教学资源将采用以下教学资源进行教学：1.教材：《SolidWorks 2021基础教程》2.参考书：《SolidWorks 2021高级教程》3.多媒体资料：教学PPT、视频教程等4.实验设备：计算机、SolidWorks软件五、教学评估本课程的评估方式包括平时表现、作业和考试三个部分，各部分所占比例分别为40%、30%和30%。

SOLIDWORKS教案SOLIDWORKS是一款常用的三维工程设计软件，它为工程师和设计师提供了一个强大的建模环境，能够帮助用户产生高质量的设计和工程解决方案。

在很多高校和职业培训学校，SOLIDWORKS都成为了一门必修课程。

本篇教案主要介绍了如何设计一个简单的零件和装配，以及SOLIDWORKS的一些基本功能和工具。

一、教学目标：1.了解SOLIDWORKS软件的基本操作界面和功能2.能够使用SOLIDWORKS进行二维绘图和三维建模3.掌握SOLIDWORKS的装配设计和生成工程图纸的方法二、教学内容：1.软件介绍与界面：介绍SOLIDWORKS的应用领域和软件界面的基本布局和功能。

2.二维绘图：教授如何使用SOLIDWORKS进行工程图纸的绘制，包括直线、圆弧、尺寸标注等。

4.装配设计：将零件装配起来，并设置合适的约束条件和运动关系。

5.工程图纸：根据装配的零部件生成相应的工程图纸，并添加标注和尺寸等。

三、教学方法：1.理论讲解：介绍SOLIDWORKS软件的基本知识和操作方法，包括界面布局、基本功能和常用工具等。

2.演示教学：通过演示操作，让学生了解SOLIDWORKS的具体使用方法，如何进行建模和装配等。

3.实践操作：让学生按照教学指导进行实际操作，练习使用SOLIDWORKS进行二维绘图和三维建模。

四、教学过程：1.软件介绍与界面：（1）介绍SOLIDWORKS软件的应用领域和作用，并让学生了解为什么要学习SOLIDWORKS。

（2）讲解软件界面的主要区域，并介绍每个区域的功能和作用。

（3）指导学生安装并启动SOLIDWORKS软件。

2.二维绘图：（1）介绍二维绘图的基本操作方法，包括绘制直线、圆弧和尺寸标注等。

（2）让学生进行实际操作，练习使用SOLIDWORKS进行二维绘图。

3.三维建模：（2）演示如何使用SOLIDWORKS进行三维建模，设计一个简单的零件。

（3）让学生按照演示操作进行练习，设计自己的零件。

基于微课的高职“Solid Works三维建模设计”课程教学设计伴随着Wi-Fi的全覆盖，越来越多的青年学生热衷于使用移动设备发微信、上微博、看微电影。

针对学生的这一爱好，微课教学应运而生。

微课以强调学习内容微型化、学习地点移动化、学习时间自主化和学习方式互动化为特点，拓宽学习时空，创新教学方式，引起了教育工作者及学习者的广泛兴趣。

作为一种新兴的教学方式，我国对微课程的研究还主要集中于宏观领域，如广东省佛山市XX局,XX局教育信息网络中心的胡铁生等对微课程的内涵与发展前景的分析，主要认为微课程应该按照新的课程标准，针对课堂中的某一知识点或某一难点，以新媒体技术为主要手段，通过制作微视频，反映教师开展教学活动的多种资源的总称，包含与教学过程相配套的教案、PPT、课后练习、知识点的测验、教师评语等资源；上海师范大学的黎家厚教授认为微课程应该有明确的教学目标，内容应该短小精悍，占用的资源容量相对较少，讲解时间紧凑，主要集中说明一个问题，时间应尽量控制在5～10分钟之内。

这些研究主要侧重于微课教学的理论构建，较少涉及专业领域微课程的具体应用和实践研究。

本文旨在探索将微课程理念和特点融入高职“SolidWorks三维建模设计”课程教学实践，将新的信息技术与课程内Solid容进行深度融合，以发掘教学资源，有效促进学生掌握．Works三维建模设计技术。

微课程的概念及发展微课程的概念微课程不单单是指以微教学而专门设计或者开发的教学微视频，而是利用构建主义相关理论，是以教学微视频为主要载体，以 PPT 软件为主要技术支撑，反映教师针对某个知识点或教学环节而开展教与学活动的各种教学资源的有机组合。

微课的设计以网络构建主义理论为基础，采用在线学习或者移动学习的方式，短小精悍，迅速便捷。

高职学生可以利用零散的业余时间，借助智能手机和平板电脑等移动接收设备，通过微课程，及时学习某一工作任务的技术要点，迅速掌握相关技能。

微课程研究的发展查阅相关文献资料，在国外关于微课程的研究中，与微课程对应的英文名词有Minicourse、Micro lesson、Micro lecture等，但各自对微课程的研究方向不完全相同。
