下载文档原格式

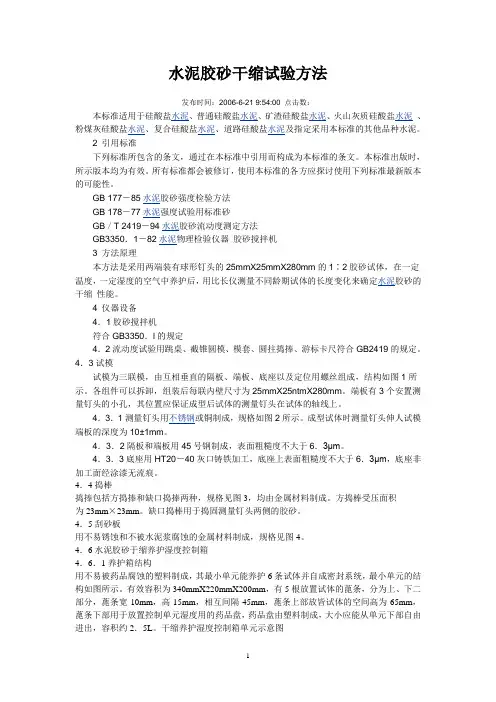

水泥胶砂干缩试验方法发布时间：2006-6-21 9:54:00 点击数：本标准适用于硅酸盐水泥、普通硅酸盐水泥、矿渣硅酸盐水泥、火山灰质硅酸盐水泥、粉煤灰硅酸盐水泥、复合硅酸盐水泥、道路硅酸盐水泥及指定采用本标准的其他品种水泥。
2 引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。
本标准出版时，所示版本均为有效。
所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。
GB 177－85水泥胶砂强度检验方法GB 178－77水泥强度试验用标准砂GB／T 2419－94水泥胶砂流动度测定方法GB3350．1－82水泥物理检验仪器胶砂搅拌机3 方法原理本方法是采用两端装有球形钉头的25mmX25mmX280mm的1∶2胶砂试体，在一定温度，一定湿度的空气中养护后，用比长仪测量不同龄期试体的长度变化来确定水泥胶砂的干缩性能。
4 仪器设备4．1胶砂搅拌机符合GB3350．l的规定4．2流动度试验用跳桌、截锥圆模、模套、圆拄捣捧、游标卡尺符合GB2419的规定。
4．3试模试模为三联模，由互相垂直的隔板、端板、底座以及定位用螺丝组成，结构如图1所示。
各组件可以拆卸，组装后每联内壁尺寸为25mmX25ntmX280mm。
端板有3个安置测量钉头的小孔，其位置应保证成型后试体的测量钉头在试体的轴线上。
4．3．1测量钉头用不锈钢或铜制成，规格如图2所示。
成型试体时测量钉头伸人试模端板的深度为10±1mm。
4．3．2隔板和端板用45号钢制成，表面粗糙度不大于6．3μm。
4．3．3底座用HT20－40灰口铸铁加工，底座上表面粗糙度不大于6．3μm，底座非加工面经涂漆无流痕。
4．4捣棒捣捧包括方捣捧和缺口捣捧两种，规格见图3，均由金属材料制成。
方捣棒受压面积为23mm×23mm。
缺口捣棒用于捣固测量钉头两侧的胶砂。
4．5刮砂板用不易锈蚀和不被水泥浆腐蚀的金属材料制成，规格见图4。
混凝土耐久性试验方法
混凝土耐久性试验方法包括以下几种常见的方法：
1. 压缩强度试验：通过在混凝土试块上施加压力，测定混凝土的抗压强度。
常用的试验方法有标准立方体试块试验和标准圆柱试块试验。
2. 抗拉强度试验：通过引拉混凝土试块，测定混凝土的抗拉强度。
常用的试验方法有直接拉伸试验和剪切试验。
3. 抗冻融试验：通过在混凝土试块上进行冻融循环，观察混凝土的融化后的性能变化，评估混凝土的抗冻融性能。
4. 密实度试验：通过测量混凝土的密实度，评估混凝土的抗渗透性能。
常用的试验方法有振动试验、湿密度试验和试块压实试验等。
5. 干缩试验：通过测量混凝土试块的干缩量，评估混凝土干缩性能的试验方法。
6. 硬度试验：通过测量混凝土的硬度，评估混凝土的耐磨性和耐磨性能。
这些试验方法可以根据具体需求和标准进行选择和执行，以评估混凝土的耐久性能。
混凝土的检查指标混凝土作为重要的建筑材料，其质量对于建筑工程的安全和长久稳定性具有非常重要的作用。
因此，在混凝土施工过程中，必须对混凝土的质量进行严格的检查。
本文将介绍混凝土的检查指标，为建筑工程的建设提供科学依据。
1. 抗压强度混凝土的抗压强度是衡量混凝土质量的主要指标之一。
抗压强度的大小直接影响到混凝土的承载能力和使用寿命。
因此，在施工前需要进行混凝土的试块试验，以检测混凝土的抗压强度是否达标。
具体做法是采取混凝土样品，在规定的养护期内，并按一定时间间隔进行试验，最终计算出混凝土的抗压强度。
在试验中，试样的制备、测试的方法和计算结果的评价应按照相关标准进行。
2. 抗折强度混凝土的抗折强度是指混凝土在弯曲时所能承受的力。
抗折强度的大小与混凝土配合比、强度等级、水泥种类、养护条件等因素有关。
因此，在施工前同样需要进行试验，以检验混凝土的抗折强度是否符合建筑工程的使用要求。
3. 泌水性和干缩性混凝土的泌水性和干缩性也是检查混凝土质量的重要指标。
泌水性是指水分从混凝土中渗透出来的速度，它与混凝土的强度、密度、骨料品种等因素有关。
干缩性则是指混凝土在干燥过程中会由于失去水分而收缩，从而产生体积缩小的现象。
这两个指标的检测方法较为复杂，需要可靠的测试设备和专业技术。
4. 密度、气孔率、坍落度等性能除上述指标外，混凝土的密度、气孔率、坍落度等性能也是检查混凝土质量的重要指标。
混凝土的密度和气孔率直接影响到混凝土材料的强度和耐久性，所以需要检测。
而坍落度则是指混凝土在混凝土自重和震动振动的作用下，能够自由流动的程度，它对混凝土的施工、浇筑和抹灰工作有着重要的影响。
5. 异常现象的检测在施工过程中，还需要检测混凝土中是否存在一些异常现象，如裂缝、空鼓、沉降等。
这些现象的存在会影响到混凝土的强度和使用寿命，因此及早发现、及时处理尤为重要。
总之，混凝土的检查指标是保证建筑工程安全和质量的重要保障。
在施工前，需要通过有效的检测手段和检测设备来检测混凝土的各项指标，以保证混凝土工程的品质和安全性。
文件编号：作业指导书(水泥混凝土干缩性试验)编写：日期：审核：日期：批准：日期：受控状态：江苏省交通科学院研究有限公司中心试验室（江苏省交通工程质量检测中心）目录1检测设备及开展项目2.仪器设备操作规程3检测工作主要程序及样品处理4.检测操作规程5.测量结果，数据处理规定6.测量不确定报告7.原始记录表1.检测设备及开展项目2.仪器设备的操作规程2.1试模：规格为100m*100m*400m或100mm*100mm*515mm的金属试模，两个端板的中心有放置测钉的孔，用于安装测钉。
2.2测钉：以不锈的金属制成。
2.3测长仪器：①测量标距为540mm～600mm，允许偏差为0.01mm的测微计（附有标准棒）。
②其它测长仪，至少达到0.002％的相对测量精度。
③测量混凝土变形的装置应具有殷钢或石英玻璃制作的标准杆，以便在测量前及测量过程中校核仪器的读数。
2.4干缩室（箱）：室(箱)内控制温度为202，相对湿度为60％5％，室（箱）内配有温度、湿度自动记录仪，记录温度、湿度变化。
置于恒温室中的干缩内须放干燥剂取湿。
3.检测工作主要程序及样品处理本方法适用于不同水泥混凝土干缩性能的比较，本方法规定集料公称最大粒径不大于26.5mm。
引用标准：T 0551—2005《水泥混凝土试件制作与硬化水泥混凝土现场取样方法》3.1干缩率试验以三个试件为一组。
混凝土的拌和、成型按下方法进行。
3.1.1水泥混凝土的拌和参照T 0521—2005《水泥混凝土拌和物的拌和于现场取样方法》。
成型前试模内壁涂一层矿物油。
3.1.2取拌和物的总量至少应比所需量高20％以上，并去除少量混凝土拌和物代表样，在5min内进行坍落度或维勃试验，认为合格后。
应在15min内开始制件或其它试验。
3.1.3对于坍落度小于25mm时，可采用 25mm的插入式振捣棒成型。
拌和物分厚度大致相等的两层装入试模。
以试模的纵轴为对称轴，呈对称方式填料。
插入密度以每层分三次插入。

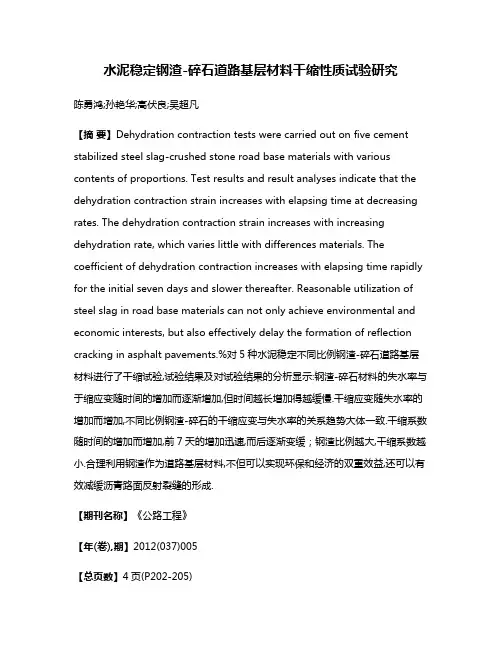

水泥稳定钢渣-碎石道路基层材料干缩性质试验研究陈勇鸿;孙艳华;高伏良;吴超凡【摘要】Dehydration contraction tests were carried out on five cement stabilized steel slag-crushed stone road base materials with various contents of proportions. Test results and result analyses indicate that the dehydration contraction strain increases with elapsing time at decreasing rates. The dehydration contraction strain increases with increasing dehydration rate, which varies little with differences materials. The coefficient of dehydration contraction increases with elapsing time rapidly for the initial seven days and slower thereafter. Reasonable utilization of steel slag in road base materials can not only achieve environmental and economic interests, but also effectively delay the formation of reflection cracking in asphalt pavements.%对5种水泥稳定不同比例钢渣-碎石道路基层材料进行了干缩试验,试验结果及对试验结果的分析显示:钢渣-碎石材料的失水率与于缩应变随时间的增加而逐渐增加,但时间越长增加得越缓慢.干缩应变随失水率的增加而增加,不同比例钢渣-碎石的干缩应变与失水率的关系趋势大体一致.干缩系数随时间的增加而增加,前7天的增加迅速,而后逐渐变缓；钢渣比例越大,干缩系数越小.合理利用钢渣作为道路基层材料,不但可以实现环保和经济的双重效益,还可以有效减缓沥青路面反射裂缝的形成.【期刊名称】《公路工程》【年(卷),期】2012(037)005【总页数】4页(P202-205)【关键词】道路基层;水泥稳定;钢渣;碎石;干缩【作者】陈勇鸿;孙艳华;高伏良;吴超凡【作者单位】湖南省娄新高速公路建设开发有限公司,湖南娄底 417000;湖南省娄新高速公路建设开发有限公司,湖南娄底 417000;湖南省长湘高速公路建设开发有限公司,湖南长沙 410000;湖南省交通科学研究院,湖南长沙 410015【正文语种】中文0 引言钢渣是炼钢工业中在氧气顶吹转炉里将生铁转换为钢铁或在电弧炉里熔化废钢所形成的副产品，是造渣剂(CaO、CaF2)与生铁中的SiO2等反应排出的熔融渣［1］。
水泥试验方法及注意事项水泥试验是对水泥性能进行评价和控制的重要环节，是保证水泥质量的关键。
下面将介绍水泥试验常用的几种方法及注意事项。
1.外观检查法此法是通过观察水泥外观的形状、颜色和杂质等特征，初步判断水泥的质量。
注意事项是要使用干净无杂质的平台来进行水泥观察，以减少人为因素的影响。
2.比表面积测定法比表面积测定法是用来测定水泥背后颗粒的微观结构和表面积大小，能够反映水泥的细度，进而推断出水泥活性和品质。
注意事项是在测定前要保持试验仪器的干燥和清洁。
3.初凝和终凝时间测定法初凝和终凝时间测定法是测定水泥在一定条件下开始凝结和结束凝结的时间，以判断水泥的胶凝特性和施工时间。
注意事项是要准确地配制样品、控制试验环境的温度和湿度。
4.抗压强度测定法抗压强度测定法是常用的评价水泥质量的方法之一，通过测定水泥的抗压强度来判断水泥的强度和品质。
注意事项是在试验中要严格控制试样的制备条件和试验环境，确保数据的准确性。
5.总碱测定法总碱测定法是测定水泥中碱含量的方法，因为水泥中高含量的碱会导致钢筋锈蚀和混凝土结构的腐蚀，因此对于建筑结构材料来说，低碱水泥是理想的选择。
注意事项是在试验前要保持试验仪器的干燥和清洁，并正确操作和计量。
6.水泥干缩性测定法水泥干缩性测定法是通过测量水泥试样在干燥过程中的收缩量来评价水泥的耐久性和应变能力。
注意事项是要控制试验环境的湿度和温度，并保持试样的平整和不变形。
7.比重测定法比重测定法是测定水泥样品的密度，从而推断出水泥的孔隙率和质量。
注意事项是要充分塞实试样、及时去除试样表面的气泡。
总之，水泥试验方法的选择和执行要符合相应的规范和标准，并严格遵守试验的操作规程和注意事项，以保证水泥质量的可靠性和稳定性。
同时，在进行试验过程中要注意试验环境的控制和样品制备的准确性，以确保数据的准确性和可靠性。

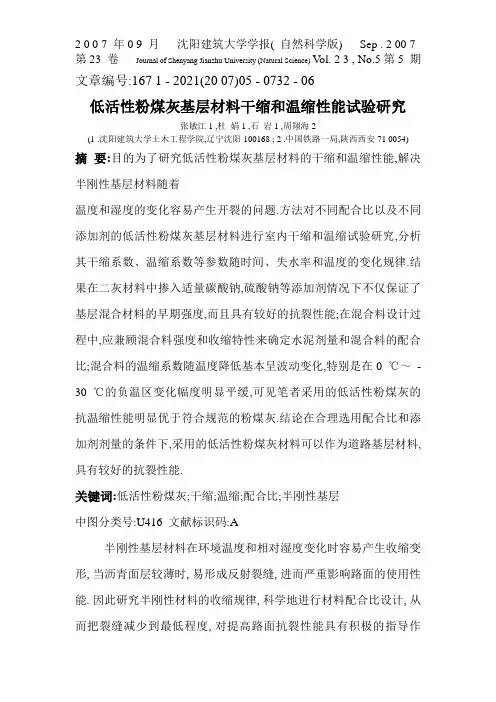

文章编号:167 1 - 2021(20 07)05 - 0732 - 06低活性粉煤灰基层材料干缩和温缩性能试验研究张敏江1 ,杜娟1 ,石岩1 ,周翔海2(1 .沈阳建筑大学土木工程学院,辽宁沈阳100168 ; 2 .中国铁路一局,陕西西安71 0054) 摘要:目的为了研究低活性粉煤灰基层材料的干缩和温缩性能,解决半刚性基层材料随着温度和湿度的变化容易产生开裂的问题.方法对不同配合比以及不同添加剂的低活性粉煤灰基层材料进行室内干缩和温缩试验研究,分析其干缩系数、温缩系数等参数随时间、失水率和温度的变化规律.结果在二灰材料中掺入适量碳酸钠,硫酸钠等添加剂情况下不仅保证了基层混合材料的早期强度,而且具有较好的抗裂性能;在混合料设计过程中,应兼顾混合料强度和收缩特性来确定水泥剂量和混合料的配合比;混合料的温缩系数随温度降低基本呈波动变化,特别是在0 ℃～- 30 ℃的负温区变化幅度明显平缓,可见笔者采用的低活性粉煤灰的抗温缩性能明显优于符合规范的粉煤灰.结论在合理选用配合比和添加剂剂量的条件下,采用的低活性粉煤灰材料可以作为道路基层材料,具有较好的抗裂性能.关键词:低活性粉煤灰;干缩;温缩;配合比;半刚性基层中图分类号:U416 文献标识码:A半刚性基层材料在环境温度和相对湿度变化时容易产生收缩变形,当沥青面层较薄时,易形成反射裂缝,进而严重影响路面的使用性能.因此研究半刚性材料的收缩规律,科学地进行材料配合比设计,从而把裂缝减少到最低程度,对提高路面抗裂性能具有积极的指导作用.半刚性基层材料的收缩分为干缩和温缩两种.干缩主要发生在竣工后初期阶段,混合料的水分断减少,会引起半刚性基层材料毛细孔隙中的自由水失去而产生体积收缩.当基层上铺筑沥青面层后,此时半刚性基层的收缩转化为温缩为主,温度收缩是由于组成半刚性基层材料的三相在降温过程中相互作用的结果,使半刚性基层材料产生体积的温度收缩[ 1 - 2 ] .针对以上问题,笔者在混合料组成设计中,通过抗压强度试验和收缩试验综合确定添加剂量和混合料的配合比,既保证了半刚性基层整体材料满足强度要求,又避免结构产生过大的收缩应力和过多的收缩裂缝.1 试验基层材料选择1 .1 原材料性质本试验所用的原材料有粉煤灰、石灰,主要技术性质见表1、表2 .经试验验证笔者采用的低活性粉煤灰的其他路用性能较好,而其温缩和干缩性能未得到验证,因此,欲将该种低活性粉煤灰应用于高等级路面.的半刚性基层或底基层中,笔者重点研究干缩和温缩特性.1 .2 混合料的配合比根据《公路路基基层施工技术规范》无机结合料稳定土的建议配合比,采用重型击实试验法,确定最佳含水量和最大干密度(见表3) .考虑到材料强度与收缩试验的可对比性,试验中对二灰类基层材料采用了常用配合比,同时为了比较混合相同配合比间不同添加剂对其收缩性能的影响,笔者设计了无添加剂,2 % 水泥,2 % 碳酸钠,2 % 硫酸钠几种配合比形式,对其进行干缩和温缩性能试验[ 3 ] .2 试验试件按照上述几种混合料重型击实试验所确定的最大干密度和最佳含水量,根据现场施工98 % 的压实度称量拌制好的混合料分层装入5 cm×5cm×24 cm 的试模中,每层分别进行捣实,然后在压力机上采用300 kN 的成型压力将试模的上压块压入试模内,在300 kN 的压力下静压60 s 后卸载,脱模,得到5 cm×5 cm×24 cm 的小梁试件,每种混合料平行试件数量为3 个,成型好的试件用塑料袋密封,放在标准养护室中进行保湿养生.3 室内干缩试验3 .1 试验方法我国关于高等级公路路面结构常用的半刚性基层材料的干缩特性目前还没有统一的测定标准,试验利用手持应变仪(精度0 .001 mm) 测量小梁试件在一定失水率下的收缩变形.试件经过7 d、28 d 保湿养护后取出,以20cm 为标距,在试件表面安装测头,放在天然湿度下风干,本次试验室内温度基本保持在17 ～25℃,观测不同试件随着风干时间增加其重量变化和收缩变形,直至试件含水量不再减小,体积基本保持不变为止[ 4 ] .3 .2 试验结果试验分别测试了小梁试件7 d、28 d 的干缩变形情况,根据累积干缩变形计算干缩系数:αd =ΣΔε d i/ΣΔεωi(1)式中:ΣΔεdi为累计干缩变形;ΣΔεωi为失水量.不同配合比、不同添加剂的7 d、28 d 混合料的干缩系数与时间和失水率的关系曲线见图1～图5 .根据试验结果可以看出:(1)从添加了2 % 碳酸钠和2 % 硫酸钠的二灰材料干缩试验结果看(图1 所示) ,其干缩系数比未添加的干缩系数减小,抗干缩性能趋于有利,尤其是在干缩初期,添加了2 % 碳酸钠和2 % 硫酸钠后能有效改善其干缩性能,在干缩后期,这种影响相对较小.因此,在实际施工过程中二灰掺入适量添加剂不仅可以提高基层混合材料的早期强度,而且能降低其干缩变形;在干缩初期,添加2 % 水泥后的二灰材料的干缩系数变化不大,在干缩后期,干缩系数比添加前增大.经试验对比分析可得二灰20∶80 的干缩系数明显小于15∶85 ,与强度推荐配合比相吻合即∶二灰配合比为20∶80 .(2)如图2 所示:添加2 % 水泥后的二灰土混合料干缩系数小于未添加水泥的二灰土混合料.在相同情况下,二灰土10∶40∶50 混合料产生的干缩系数小于10∶30∶60 ;而灰土稳定粉煤灰15∶22∶63 的干缩系数比二灰土10∶40∶50 的干缩系数还要小.工程应用中,应尽量选用石灰∶粉煤灰比例为1∶4 .(3)从图3 中可以看出不同配合比的二灰砂砾、二灰碎石混合料,在干缩初期,二灰砂砾10∶25∶65 的干缩系数小于10∶30∶60 的;二灰碎石10∶20∶70 干缩系数小于10∶30∶60 在干缩后期其干缩系数变化不大.(4)干缩系数在试验初期变化较大,后期受失水量影响变化较小,趋于平缓(见图5) ,因而半刚性材料在施工初期的10d 左右养生条件至关重要,建议施工后一周内必须进行湿法养生,以防失水过大,干缩应变加剧,从而过早地产生干缩裂缝.(5)综合比较几种材料的干缩性能可以得出干缩系数:二灰土> 二灰砂砾> 二灰碎石> 灰土稳定粉煤灰> 二灰(见图4) .4 室内温缩试验4 .1 试验方法(1)本次研究采用BX120 - 40AA 型电阻应变片,分别粘贴于试件两侧,并采用江苏东华测试技术股份有限公司生产的DH3816 静态应变测试系统数据采集仪采集随温度变化的应变值.将成型好并在标准养护室养生好的试件放置于DW - 40 低温箱设备中降温.(2)温度范围根据工程所在地的气候、水文资料,将温度控制在20～- 30 ℃,每降10 ℃分为一级间隔,每级温度下试件至少静置2 h 则可认为试件内外温度达到一致.(3)温缩试验的起始温度20 ℃,在设定温度下放置2 h ,用江苏东华测试技术股份有限公司生产的DH3816 静态应变测试系统测定试件变形,然后调至下一温度设定值,进行下一级试验.4 .2 试验结果不同配合比,不同龄期混合料的温缩系数与温度关系见图6～图10 .式(2)即为电阻应变片测试半刚性材料温缩系数的计算公式.(2)式中:εt 为指示温缩应变;ΔT 为为温度差;βm2为已知标准试件的线膨胀系数.由试验结果可以看出:(1)由各试验混合料的温缩系数- 温度关系曲线可知,温缩系数随着温度降低基本呈波动变化,且变化趋势基本相同.其中,收缩系数在20～10 ℃区间变化幅度相对较大,而在0～ - 30 ℃的负温区变化幅度明显平缓.可见其低温抗裂性能较好.(2)对于二灰类混合料,二灰比为20∶80 的混合料比二灰15∶85 的干缩系数随温度变化幅度小(见图6)试验推荐配合比为1∶4 .且2 % 碳酸钠、2 % 硫酸钠等添加剂比不加添加剂的温缩系数随温度变化幅度大,其抗裂性差,但加入2 % 水泥后,温缩系数在温缩初期变化不大,在温缩后期有所增加但影响不大,因此添加剂的选择要结合材料的强度而定.(3)对于二灰土类混合料,二灰配合比为1∶4的混合料比1∶3 的混合料的温缩系数随温度降低变化幅度平缓很多(见图7) .所以,试验所得温缩性能与由强度所推荐的配合比相吻合,即:二灰土推荐配合比为10∶40∶50 .添加2 % 水泥后二灰土类混合料的温缩系数有所增加但影响不大.(4)对于二灰砂砾、二灰碎石类混合料,随着粉煤灰含量的增加其温缩系数随温度降低变化幅度相应减少,抗温缩性能趋于优势(见图8)图6 二灰28 d、90 d 温缩系数- 温度关系图7 二灰土90 d 温缩系数- 温度关系图8 二灰砂砾、二灰碎石90 d 温缩系数- 温度关系图9 不同活性粉煤灰温缩系数- 温度关系图10 混合料9 0 d 温缩系数- 温度关系(5)从图9 可以看出相同配合比二灰砂砾,采用符合规范粉煤灰的二灰砂砾的温缩系数随温度降低呈线性逐渐增加,而本文采用的低活性粉煤灰二灰砂砾的温缩系数随温度降低基本呈直线,变化平缓,因此,笔者采用的低活性粉煤灰抗温缩性能明显优于符合规范的粉煤灰.(6)综合比较几种材料的温缩系数可以得出其抗温缩性能优劣顺序依次为:二灰、二灰土、二灰砂砾、二灰碎石、灰土稳定粉煤灰(见图10) .5 结论(1)二灰、二灰土掺入适量添加剂不仅可以提高基层混合材料的早期强度,而且能降低其干缩变形;应兼顾混合料强度和干缩特性确定合理的水泥剂量.在相同情况下二灰土混合料,石灰粉煤灰为1∶4 混合料产生的干缩系数小于1∶3 ,温缩系数也随温度变化平缓于1∶3 .工程应用中,应尽量选用石灰∶粉煤灰比例为1∶4 .(2)由各试验混合料的温缩系数—温度关系曲线可知,温缩系数随着温度降低基本呈波动变化,即:混合料的温缩系数随温度降低变化幅度较小,特别是在0～- 30 ℃的负温区变化幅度明显平缓.可见其低温抗裂性能较好.(3)本文中采用的低活性粉煤灰的抗温缩性能明显优于符合规范的粉煤灰.参考文献:[ 1 ] 沙庆林.高等级公路半刚性基层沥青路面[M] .北京:人民交通出版社,1998 .[ 2 ] 沙爱民.半刚性路面材料结构与性能[M] .北京:人民交通出版社,19 98 .[ 3 ] 张敏江,孙菲.影响低活性粉煤灰基层强度因素的分析[J] .沈阳建筑大学学报:自然科学版,2006 ,22(4) :553 - 556 .[ 4 ] 丛林.半刚性基层材料性能参数的试验研究[J]建筑材料学报,2001 ,4(4) :77 - 78 .[ 5 ] 朱云升.半刚性基层材料干缩和温缩特性试验研究[J] .公路,2 006 (2) :145 - 1 47 .[ 6 ] Robert H,Kuhlman .Gracking in Soil Cement -Cause ,Effect ,Control[J] .Concrete International ,August,1995(8) :45 - 50 .[ 7 ] Lav A Hilmi .Microstructure Development of Stabi。
水泥胶砂干收缩作业指导书JC/T603-2003水泥胶砂干缩试验方法1范围本标准规定了水泥胶砂干缩试验的原理、仪器设备、试验材料、试验室温度和温度、胶砂组成、试体成型、试体养护、存放和测童、结果计算及处理。
本标准适用于道路硅酸盐水泥及指定采用本标准的其他品种水泥。
2原理本方法是将一定长度、一定胶砂组成的试体，在规定温度、规定湿度的空气中养护，通过测量规定龄期的试体长度变化率来确定水泥胶砂的干缩性能。
3仪器设备3.1胶砂搅拌机符合JC/T 681的规定。
3.2试模3.2.1试模为三联模，由互相垂直的隔板、端板、底座以及定位用螺丝组成，结构如图1所示。
各组件可以拆卸，组装后每联内壁尺寸为25mm*25mm*280腿。
端板有三个安置测量钉头的小孔，其位置应保证成型后试体的测量钌头在试体的轴线上。
3.2.2隔板和端板用45号钢制成，表面粗糙度Ra不大于6.3。
3.2.3底座用HT20-40灰口铸铁加工，底座上表面粗糙度Ra不大于6. 3:底座非加工面涂漆无流痕。
3.3钉头测量钉头用不锈钢或铜制成，规格如图2所示。
成型试体时测量钉头伸入试模端板的深度为10mm土1mm3.4捣棒捣棒包括方捣棒和缺口捣棒两种，规格见图3,均由金属材料制成。
方捣棒受压面积为23mmX23mm 。
缺口捣棒用于捣固测量钉头两侧的胶砂。
方捣棒缺口捣棒3. 5干缩养护箱由不易被药品腐蚀的塑料制成，其最小单元能养护六条试体并自成密封系统，结构如图4所示。
有效容积为340mm*220mm*200mm,有五根放置试体的蓖条，分为上、下两部分，蓖条宽10mm、高15mm、相互间隔45mm,蓖条上部放置试体的空间高为65mm。
蓖条下部用于放置控制单元湿度用的药品盘，药品盘由塑料制成，大小应能从单元下部自由进出，容积约2.5L。
3.6比长仪由百分表、支架及校正杆组成，百分表分度值为0.01mm最大基长不小于300mm，量程为10mm。
允许用其他形式的测长仪，但精度必须符合上述要求，在仲裁检验时，应以比长仪为准。
同条件混凝土强度评定方法1. 第一种评定方法是根据同条件混凝土的抗压强度进行评定。
抗压强度是指在规定条件下，混凝土能够承受的最大压力。
评定方法可以通过使用标准试件进行试验，然后根据试验结果来确定混凝土的抗压强度。
2. 第二种评定方法是根据同条件混凝土的抗拉强度进行评定。
抗拉强度是指混凝土在拉伸力作用下的抵抗能力。
评定方法通常是通过进行拉伸试验来确定混凝土的抗拉强度。
3. 第三种评定方法是根据同条件混凝土的抗折强度进行评定。
抗折强度是指在弯曲加载下混凝土的抵抗能力。
评定方法可以通过进行抗折试验来确定混凝土的抗折强度。
4. 第四种评定方法是根据同条件混凝土的横向压缩强度进行评定。
横向压缩强度是指混凝土在受到横向压力时的抗压能力。
评定方法可以通过进行横向压缩试验来确定混凝土的横向压缩强度。
5. 第五种评定方法是根据同条件混凝土的抗冻强度进行评定。
抗冻强度是指在低温环境下混凝土的抵抗冻融循环的能力。
评定方法可以通过进行冻融试验来确定混凝土的抗冻强度。
6. 第六种评定方法是根据同条件混凝土的渗透性进行评定。
渗透性是指混凝土内部的孔隙结构对水分的渗透能力。
评定方法可以通过进行渗透试验来确定混凝土的渗透性。
7. 第七种评定方法是根据同条件混凝土的干缩性进行评定。
干缩性是指混凝土在干燥环境中由于水分蒸发而导致的收缩变形。
评定方法可以通过进行干缩试验来确定混凝土的干缩性。
8. 第八种评定方法是根据同条件混凝土的抗碱性进行评定。
抗碱性是指混凝土在碱性环境下能否保持其强度和稳定性。
评定方法可以通过进行碱性溶液浸泡试验来确定混凝土的抗碱性。
9. 第九种评定方法是根据同条件混凝土的耐化学侵蚀性进行评定。
耐化学侵蚀性是指混凝土在受到化学物质侵蚀时的稳定性和强度。
评定方法可以通过进行化学侵蚀试验来确定混凝土的耐化学侵蚀性。
10. 第十种评定方法是综合考虑以上各种强度指标，并结合工程实际情况进行评定。
评定方法可以通过综合评估各种强度指标的结果，然后根据工程要求和设计规范来确定混凝土的评定结果。
混凝土收缩性能评价标准一、引言混凝土是一种常见的建筑材料，其收缩性能对混凝土的使用寿命和性能有着重要的影响。
因此，混凝土的收缩性能评价标准至关重要。
二、混凝土收缩的分类混凝土收缩可分为自由收缩和约束收缩两种类型。
1. 自由收缩自由收缩指混凝土在无约束情况下的收缩。
这种收缩是由于混凝土内部水分的蒸发而导致的，是混凝土中水分流失的自然结果。
自由收缩是无法避免的。
2. 约束收缩约束收缩指混凝土在受到约束情况下的收缩。
如混凝土表面遇到空气干燥、环境温度变化、混凝土与钢筋之间的粘结等都会限制混凝土收缩，从而形成约束收缩。
约束收缩是可以通过改变混凝土的配合比、材料选择等手段来减少的。
三、混凝土收缩性能评价指标混凝土收缩性能评价指标主要包括线性收缩、干缩率、收缩应变等。
1. 线性收缩线性收缩是指混凝土在自由状态下的收缩量。
其计算公式为：Ls = L0 - L1其中，Ls为混凝土的线性收缩量，L0为混凝土试件的长度，L1为混凝土试件在完全干燥后的长度。
2. 干缩率干缩率是指混凝土干燥后的收缩量。
其计算公式为：Sd = Ww / Ws其中，Sd为混凝土的干缩率，Ww为混凝土干燥后的重量，Ws为混凝土初始重量。
3. 收缩应变收缩应变是指混凝土在受约束情况下的收缩量。
其计算公式为：εs = ΔL / L0其中，εs为混凝土的收缩应变，ΔL为混凝土试件受到约束后的长度变化量，L0为混凝土试件的长度。
四、混凝土收缩性能评价标准混凝土收缩性能评价标准是根据混凝土的使用环境和要求，制定的对混凝土收缩性能的要求。
其主要包括以下几个方面的要求：1. 线性收缩标准线性收缩标准是根据混凝土的使用环境和要求，制定的对混凝土线性收缩的要求。
一般来说，混凝土的线性收缩量应该小于0.05%。
2. 干缩率标准干缩率标准是根据混凝土的使用环境和要求，制定的对混凝土干缩率的要求。
一般来说，混凝土的干缩率应该小于0.05%。
3. 收缩应变标准收缩应变标准是根据混凝土的使用环境和要求，制定的对混凝土收缩应变的要求。
水泥混凝土干缩性试验方法
1目的、适用范围和引用标准
本方法规定了在恒温恒湿条件下，测定水泥混凝土试件由于失去水而引起的轴向长度变形的方法。
本方法适用于不同混凝土干缩性能的比较，规定了集料公称最大粒径不大于26.5mm。
2仪器设备
1）试模：规格为100mm×100mm×400mm或100mm×100mm×515mm的金属试模，两个端板的中心有放置测钉的孔，用于安装测钉。
2）测钉：不锈的金属制成
3）测长仪器：
a．测量标距为540mm-600mm，允许偏差为0.01mm的测微计（附有标准棒）
b．其他测长仪，至少达到0.002%的相对测量精度
c．测量混凝土变形的装置应具有殷钢或石英玻璃制作的标准杆，以便在测量前及测量中校核仪器的读数
d．干缩箱：箱内控温度为20±2℃，相对湿度为60%±5%，箱内配有温度、湿度自动记录仪，记录温度、湿度变化。
置于恒温室中的的干缩箱需放干燥剂去除湿。
3试验步骤
3.1干缩率试验以三个试件为一组，混凝土拌合、成型按T0551规定进行。
3.2如果采用预埋测钉，将干净的测钉安置在试模两头端板的中心孔中。
成型试件的过程中，应防止测钉脱落。
试件成型后送养护室养护，约2h-4h后抹平表面，并防止水珠滴在试件表面。
试件应带模养护1d-2d（视混凝土实际强度而定）。
3.3如果采用后埋测钉，成型试件后，试件应带模养护1d-2d（视混凝土实际强度而定）。
拆模后，立即用环氧树脂或其它化学粘结剂加固轴心测钉。
3.4试件应在3d龄期（从混凝土搅拌加水时计算）从标准养护室取出，并立即移入干缩箱内测定初始长度（含测头）。
初始长度应重复测定三次，取算术平均值作为基准长度的测定值。
3.5从移入干缩箱日起计算，在1、3、7、14、28、60、90、120、150、180d测定试件的长度。
3.6测量前应先用标准杆校正仪器的零点，并在半天的测定过程中至少校核1-2次（其中一次在全部试件测完后）。
如符合时发现零点与原值的偏差超过±0.01mm，应调零后重新测定。
3.7试件每次在收缩仪上放置的位置、方向应保持一致，为此，应在试件上标明相应的记号。
试件在放置和取出时应仔细，不能碰撞表架及表杆，否则应重新校核零点。
每次读数应重复3次。
3.8试件经测长和称量后，将底面架空置于不吸水的硬质网格垫上，连同垫板放在试件架上，试件之间的间距应不小于30mm。
（湿试件和干试件应分开储存）
3.9需要测定混凝土自收缩的试件，在3d龄期时从标准养护室取出立即密封处理。
密封处理可采用金属套或蜡封，采用金属套时时间装入后应盖严焊死，不得留有任何缝隙。
外露的测头周围应用石蜡封堵。
蜡封时至少应涂蜡3次，每次涂蜡前应用浸蜡的纱布裹严，蜡封完毕后应套塑料布。
收缩试验期间，试件应无质量变化，在180d内质量变化不超过10g，否则无效。
4试验结果计算
某一龄期混凝土的干缩率按下式计算
Sd---龄期d天的混凝土干缩率%
L0---试件的测量标距，等于混凝土试件的长度（不计测头突出部分），减去2倍侧头埋入深度mm
X01---试件的初始长度（含测头）（mm）
X t1---龄期t天时干缩长度测值（含测头）（mm）
取三个试件干缩率的算术平均值为试验结果，干缩率计算精确到0.0001%。
砂浆收缩试验
1本方法适用于测定砂浆的自然干燥收缩值。
2仪器设备
1）立式砂浆收缩仪：标准杆长度为176±1mm，测量精度为0.01mm 2）收缩头：应由黄铜或不锈钢加工而成
3）试模：应用40mm×40mm×160mm棱柱体，且在试模的两个端面中心，应各开一个￠6.5mm的孔洞。
3试验步骤：
3.1将收缩头固定在试模两端面的孔洞中，收缩头露出试件端面8
±1mm；
3.2将拌合好的砂浆装入试模中，用水泥胶砂振动台振动密室，置
于20±5℃的室内，4h后抹平砂浆表面，砂浆带模在标准养护条件（温度：20±2℃，相对湿度为90%以上）养护7d后，方可拆模，并编号，标明测试方向；
3.3将试件移入温度20±2℃，相对湿度为60±5%的试验室中预制
4h，按标明的测试方向立即测定试件的初始长度，测定前，采用标准杆调整收缩仪的百分表的原点；
3.4测定初始长度后，将砂浆试件置于温度20±2℃，相对湿度为
60±5%的室内，然后第7、14、21、28、56、90d分别测定试件的长度，即为自然干燥后长度。
4砂浆自然干燥收缩值按下式计算
L0---试件成型后7d的长度即为初始长度mm
L---试件的长度160mm
Ld---两个收缩头埋入砂浆中长度之和，即为20±2mm
Lt---相应为t天（7、14、21、28、56、90d）时试件的实测长度mm 5试验结果
5.1取三个试件测值的算术平均值作为干燥收缩值，当一个值与平均值偏差大于20%时，应剔除；当两个值超过20%时结果无效。
5.2每块试件的干燥收缩值取二位有效数字，精确至10×10-6。
