超简单RS232转RS485电路

RS-232/RS-485转换器使用说明书一、产品介绍HEXIN-III型转换器是RS-232与RS-485之间的双向接口的转换器、应用于主控机之间，主控机与单片机或外设之间构成点到点，点到多点远程多机通讯网络，实现多机应答通讯，广泛地应用于工业自动化控制系统、一卡通、门禁系统、停车场系统、自助银行系统、公共汽车收费系统。

饭堂售饭系统、公司员工出勤管理系统、公路收费站系统等等。

HEXIN-III型转换器、能够将RS-232串行口的TXD和RXD信号转换成两线平衡半双工的RS-485信号。

无需未接外接电源，可直接从RS-232端口的3脚窃电，同时由7脚请求发送（RTS），4脚数据终端准备好（DTR）给HEXIN-III 辅助供电，自动的流控使你不必重新设置，硬件与安装使用非常简单。

二、性能参数1、串口特性：接口兼容EIA/TIA的RS-232C，RS-485标准；2、电气接口：RS-232C端DB9孔型、连接口，RS-485端口DB9针型连接口、配接线柱（四位接线或六位接线）；3、工作方式：异步半双工；4、传输介质：普通线、双绞线或屏蔽线；5、传输速率：300~11520BPS；6、传输距离：5m（RS-232c端）1200m(RS-485端)；7、通讯协议：透明；8、工作环境：-10℃到85℃相对湿度为5%到95%；9、信号：RS-232：TXD、RXD、RTS、CTS、DTR、DSR、DCD、GND；RS-485：Date+/Date-,GND;三、接线和信号HEXIN-III转换器采用DB9型的母头连接口与RS232接口相连，另一端DB9公头连接器与RS485接口相连。

RS232C型引脚定义DB9Femsle 1 2 3 4 5 6 7 8RS232C DCD RXD TXD DTR GND DSR RTS CTS RS485引脚定义DB9Msle 1 2 3 4 5 6 RS485 Date- Date+ GND +5V-12V其他工作电源有两种情况：直接从RS232端口向3脚供电，同时由7（RTS）、4（DTR）脚给HEXIN-III型辅助供电，当RS232不能正常供电时，可由RS485端的DB9M6脚（+5V―+12V）和5脚（GND）供电。

RS232转RS485串口远距离多机通信
应用客户企业：河南某煤矿有限公司
现场应用要求：
1.将5 台RS232 接口设备信号转换为RS485 信号进行通信。

2.通信距离最远1200 米左右。

3.通信速率在4800bps。

4.应用环境为地下矿井通信控制系统。

波仕提供的解决方案：
1.采用波仕485A 型RS232/485 转换器。

2.因为客户通信距离较远，节点较多。

故建议选用2～4 个端点式485A 和3～1 个节点式485A 无源串口转换器。

同时为了保证通信效果，避免外部环境电磁干扰的影响，故此建议选用带屏蔽的4 芯电缆。

屏蔽层作为地线、每2 股线并为一股，分别接信号A 和B。

波仕485A 的主要性能参数如下：
电源电压
无须供电
电气
接口
RS-232（DB-9 孔）
传输介质
双绞线（最好带屏蔽层并做为地线）。

RS232转RS485232转485的芯片有MAX485,MAX489,MAX490,MAX491,MAX3082、MAX3221、MAX3491等RS485: 逻辑1：+（2—6）V表示；逻辑0：—（2—6）V表示RS232:逻辑"1"为-3 到-15V；逻辑"0"为+3 到+15V制作方法1：RS232-485转换器主要包括了电源、232电平转换、485电路三部分。

电路的供电直接从PC机的RS232接口中的DTR（4脚）和RTS（7脚）窃取。

PC串口每根线可以提供大约9mA的电流，因此两根线提供的电流足够供给这个电路使用了。

经实验，本电路只使用其中一条线也能够正常工作。

使用本电路需注意PC程序必须使串口的DTR和RTS输出高电平，经过D3稳压后得到VCC，经过实际测试，VCC电压大约在4.7V左右。

本电路的232电平转换电路采用了HIN232或者也可以直接使用MAX232集成电路，485电路采用了MAX485集成电路。

MAX485是通过两个引脚RE（2脚）和DE（3脚）来控制数据的输入和输出。

当RE为低电平时，MAX485数据输入有效；当DE为高电平时，MAX485数据输出有效。

在半双工使用中，通常可以将这两个脚直接相连，然后由PC或者单片机输出的高低电平就可以让MAX485在接收和发送状态之间转换了。

由于本电路DTR和RTS都用于了电路供电，因此使用TX线和HIN232的另外一个通道及Q1来控制MAX485的状态切换。

平时HIN232的9脚输出高电平，经Q1倒相后，使MAX485的RE和DE为低电平而处于数据接收状态。

当PC机发送数据时，HIN232的9脚输出低电平，经Q1倒相后，使MAX485的RE和DE为高电平而处于数据发送状态。

二，根据PC232与西门子plc的PPI口485的连接方式：3－Data＋8－Data－，可制作：制作2：注：681是阻值为680欧的电阻；682是阻值是6.8K的电阻。

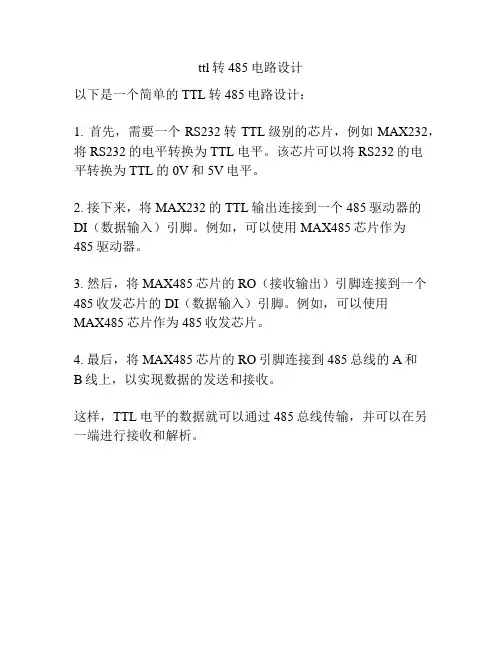

ttl转485电路设计
以下是一个简单的TTL转485电路设计：
1. 首先，需要一个RS232转TTL级别的芯片，例如MAX232，将RS232的电平转换为TTL电平。

该芯片可以将RS232的电
平转换为TTL的0V和5V电平。

2. 接下来，将MAX232的TTL输出连接到一个485驱动器的
DI（数据输入）引脚。

例如，可以使用MAX485芯片作为
485驱动器。

3. 然后，将MAX485芯片的RO（接收输出）引脚连接到一个485收发芯片的DI（数据输入）引脚。

例如，可以使用
MAX485芯片作为485收发芯片。

4. 最后，将MAX485芯片的RO引脚连接到485总线的A和
B线上，以实现数据的发送和接收。

这样，TTL电平的数据就可以通过485总线传输，并可以在另一端进行接收和解析。

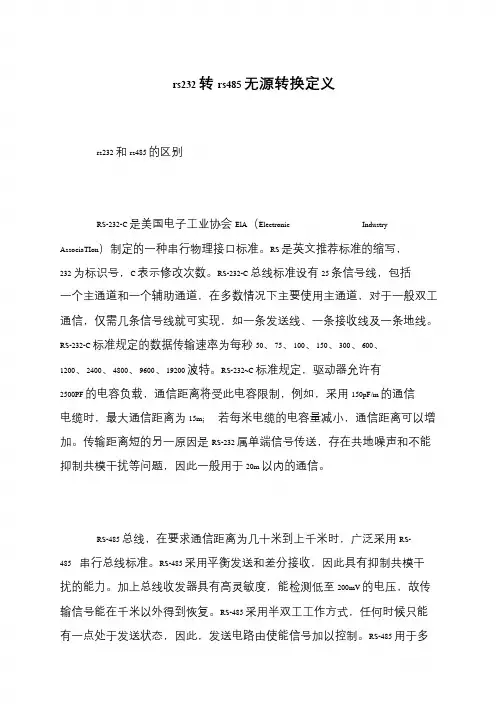

rs232 转rs485 无源转换定义
rs232 和rs485 的区别
RS-232-C 是美国电子工业协会ElA（Electronic Industry AssociaTIon）制定的一种串行物理接口标准。

RS 是英文推荐标准的缩写，
232 为标识号，C 表示修改次数。

RS-232-C 总线标准设有25 条信号线，包括
一个主通道和一个辅助通道，在多数情况下主要使用主通道，对于一般双工通信，仅需几条信号线就可实现，如一条发送线、一条接收线及一条地线。

RS-232-C 标准规定的数据传输速率为每秒50、75、100、150、300、600、
1200、2400、4800、9600、19200 波特。

RS-232~C 标准规定，驱动器允许有
2500PF 的电容负载，通信距离将受此电容限制，例如，采用150pF/m 的通信
电缆时，最大通信距离为15m; 若每米电缆的电容量减小，通信距离可以增加。

传输距离短的另一原因是RS-232 属单端信号传送，存在共地噪声和不能抑制共模干扰等问题，因此一般用于20m 以内的通信。

RS-485 总线，在要求通信距离为几十米到上千米时，广泛采用RS- 485 串行总线标准。

RS-485 采用平衡发送和差分接收，因此具有抑制共模干扰的能力。

加上总线收发器具有高灵敏度，能检测低至200mV 的电压，故传输信号能在千米以外得到恢复。

RS-485 采用半双工工作方式，任何时候只能有一点处于发送状态，因此，发送电路由使能信号加以控制。

RS-485 用于多。

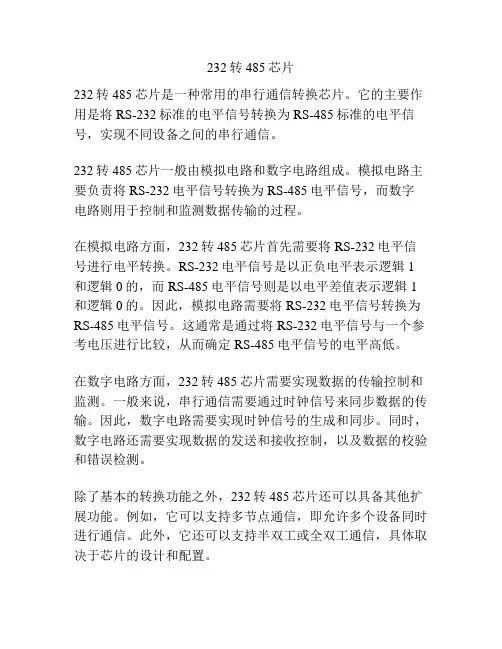

232转485芯片232转485芯片是一种常用的串行通信转换芯片。

它的主要作用是将RS-232标准的电平信号转换为RS-485标准的电平信号，实现不同设备之间的串行通信。

232转485芯片一般由模拟电路和数字电路组成。

模拟电路主要负责将RS-232电平信号转换为RS-485电平信号，而数字电路则用于控制和监测数据传输的过程。

在模拟电路方面，232转485芯片首先需要将RS-232电平信号进行电平转换。

RS-232电平信号是以正负电平表示逻辑1和逻辑0的，而RS-485电平信号则是以电平差值表示逻辑1和逻辑0的。

因此，模拟电路需要将RS-232电平信号转换为RS-485电平信号。

这通常是通过将RS-232电平信号与一个参考电压进行比较，从而确定RS-485电平信号的电平高低。

在数字电路方面，232转485芯片需要实现数据的传输控制和监测。

一般来说，串行通信需要通过时钟信号来同步数据的传输。

因此，数字电路需要实现时钟信号的生成和同步。

同时，数字电路还需要实现数据的发送和接收控制，以及数据的校验和错误检测。

除了基本的转换功能之外，232转485芯片还可以具备其他扩展功能。

例如，它可以支持多节点通信，即允许多个设备同时进行通信。

此外，它还可以支持半双工或全双工通信，具体取决于芯片的设计和配置。

在实际应用中，232转485芯片广泛应用于工业自动化领域。

由于RS-485标准的电平信号可以在长距离范围内传输，因此232转485芯片非常适用于需要长距离串行通信的应用。

此外，由于RS-485电平信号采用差分电平表示，大大增强了抗干扰能力，因此232转485芯片也可以应用于噪声较多的环境中。

总之，232转485芯片是一种重要的串行通信转换芯片，它能够将RS-232标准的电平信号转换为RS-485标准的电平信号，实现不同设备之间的串行通信。

在工业自动化领域中，232转485芯片具有广泛的应用前景。

RS-232/RS-485转换器使用说明书一、产品介绍HEXIN-III型转换器是RS-232与RS-485之间的双向接口的转换器、应用于主控机之间，主控机与单片机或外设之间构成点到点，点到多点远程多机通讯网络，实现多机应答通讯，广泛地应用于工业自动化控制系统、一卡通、门禁系统、停车场系统、自助银行系统、公共汽车收费系统。

饭堂售饭系统、公司员工出勤管理系统、公路收费站系统等等。

HEXIN-III型转换器、能够将RS-232串行口的TXD和RXD信号转换成两线平衡半双工的RS-485信号。

无需未接外接电源，可直接从RS-232端口的3脚窃电，同时由7脚请求发送（RTS），4脚数据终端准备好（DTR）给HEXIN-III 辅助供电，自动的流控使你不必重新设置，硬件与安装使用非常简单。

二、性能参数1、串口特性：接口兼容EIA/TIA的RS-232C，RS-485标准；2、电气接口：RS-232C端DB9孔型、连接口，RS-485端口DB9针型连接口、配接线柱（四位接线或六位接线）；3、工作方式：异步半双工；4、传输介质：普通线、双绞线或屏蔽线；5、传输速率：300~11520BPS；6、传输距离：5m（RS-232c端）1200m(RS-485端)；7、通讯协议：透明；8、工作环境：-10℃到85℃相对湿度为5%到95%；9、信号：RS-232：TXD、RXD、RTS、CTS、DTR、DSR、DCD、GND；RS-485：Date+/Date-,GND;三、接线和信号HEXIN-III转换器采用DB9型的母头连接口与RS232接口相连，另一端DB9公头连接器与RS485接口相连。

RS232C型引脚定义DB9Femsle 1 2 3 4 5 6 7 8RS232C DCD RXD TXD DTR GND DSR RTS CTS RS485引脚定义DB9Msle 1 2 3 4 5 6 RS485 Date- Date+ GND +5V-12V其他工作电源有两种情况：直接从RS232端口向3脚供电，同时由7（RTS）、4（DTR）脚给HEXIN-III型辅助供电，当RS232不能正常供电时，可由RS485端的DB9M6脚（+5V―+12V）和5脚（GND）供电。

第８卷第１期实验科学与技术・６９・ＲＳ２３２与ＲＳ４８５串行接口转换电路及其编程实现胡玮，魏伟（华中科技大学电气学院．武汉４３００７４）摘要：文章给出了一种通用ＲＳ２３２一ＲＳ４８５串口通信转换器的硬件结构和程序实现。

介绍了该转换器在电路测试技术课程电子实验报告中的应用实例。

关键词：电子实验报告；串口通信；转换器；ＭＡＸ２３２芯片；ＭＡＸ４８５芯片中图分类号：ＴＰ３１１：ＴＭ９３０文献标识码：Ｂ文章编号：１６７２—４５５０（２０１０）０１—００６９—０３ＲＳ２３２ｔｏＲＳ４８５ＳｅｒｉａｌＩｎｔｅｒｆａｃｅＣｏｎｖｅｒｓｉｏｎＣｉｒｃｕｉｔａｎｄｉｔｓＰｒｏｇｒａｍｍｅＨＵＷｅｉ，ＷＥＩＷｅｉ（ＣｄｌｅｇｅｏｆＥｌｅｃｔｒｉｃａｌ＆ＥｌｅｃｔｒｏｎｉｃＥｎｇｉｎｅｅｄｎｇ。

ＨｕａｚｈｏｎｇＵｎｉｖｅｒｓｉｔｙｏｆＳｃｉｅｎｅａｎｄＴｅｃｈｎｏｌｏｇｙ，Ｗｕｈａｎ４３００７４，Ｃｈｉｎａ）Ａｂｓｔｒａｃｔ：ｌｌｆｉｓｐａｐｅｒｐｒｅｓｅｎｔｅｄａＣＯｌｌｌＩｇｏｎｕｓｅｄＲＳ２３２－ＲＳ４８５ｓｅｒｉａｌｉｎｔｅｒｆａｃｅｃｏｎｖｅｒｓｉｏｎｃｉｒｃｕｉｔａｎｄｉｔｓｐｒｏｇｒｍｍｅ．Ｉｎａｄｄｉｔｉｏｎ，ｔｈｅｗｈｏｌｅｃｏｎｆｉｇｕｒａｔｉｏｎｏｆｅｌｅｃｔｒｏｎｉｃａｌｅｘｐｅｒｉｍｅｎｔｒｅｐｏｒｔｓｆｏｒｃｉｒｃｕｉｔｍｅｏｒｙｅｘｐｅｒｉｍｅｎｔＷａＳａｌｓｏｇｉｖｅｎｉｎｔｈｅｐａｐｅｒ．Ｋｅｙｗｏｒｄｓ：ｅｈｃｔｒｏｎｉｃａｌｅｘｐｅｒｉｍｅｎｔｒｅｐｏｒｔｓ；ｓｅｒｉａｌｃｏｍｍｕｎｉｃａｔｉｏｎ；ｃｏｎｖｅｙｏｒ；ＭＡＸ２３２；ＭＡＸ４８５１引言本文介绍的电路测试技术电子实验报告是电工实验台综合软件，该软件选用华中科技大学编著的电工基础实验讲义，制作了９个实验内容：２个直流实验，３个交流实验，４个动态实验。

每个实验相对于一个独立的实验界面，这个实验界面运用软件平台制作完成。

通过使用该软件，学生可以在课堂上完成实验的同时完成实验报告，并在网络打印机上打印出来。

保持温度和湿度设计条件对于数据机房的平稳运行至关重要。

设计条件应在22℃~24℃(72℉～75℉)和35%~50%的相对湿度(R.H.)。

1.从接线上，RS232是三线制，RS485是两线制；2.从传输距离上，RS232只能传输15米，RS485最远可以传输1200米；3.从速率上，RS232是全双工传输，RS485是半双工传输；4.从协议层上，RS232只支持点对点通讯(1:1)，RS485支持总线形式通讯（1:N）；RS-485最大的通信距离约为1219m，最大传输速率为10Mb/S，传输速率与传输距离成反比，在100Kb/S的传输速率下，才可以达到最大的通信距离，如果需传输更长的距离，需要加485中继器。

RS-485总线一般最大支持32个节点，如果使用特制的485芯片，可以达到128个或者256个节点，最大的可以支持到400个节点。

RS485接口连接器采用DB-9的9芯插头座，与智能终端RS485接口采用DB-9（孔），与键盘连接的键盘接口RS485采用DB-9（针）。

RS-232-C标准规定，驱动器允许有2500pF的电容负载，通信距离将受此电容限制，例如，采用150pF/m的通信电缆时，最大通信距离为15m；若每米电缆的电容量减小，通信距离可以增加。

传输距离短的另一原因是RS-232属单端信号传送，存在共地噪声和不能抑制共模干扰等问题，因此一般用于20m以内的rs232（9针）接口通信。

连接器的机械特性连接器：由于RS-232C并未定义连接器的物理特性，因此，出现了DB-25、DB-15和DB-9各种类型的连接器，其引脚的定义也各不相同。

下面分别介绍两种连接器。

（1）DB-25：PC和XT机采用DB-25型连接器。

DB-25连接器定义了25根信号线，分为4组：①异步通信的9个电压信号（含信号地SG）2，3，4，5，6，7，8，20，22 ②20mA 电流环信号9个（12，13，14，15，16，17，19,23，24）③空6个（9，10，11，18，21，25）④保护地（PE）1个，作为设备接地端（1脚）注意，20mA电流环信号仅IBM PC和IBM PC/XT机提供，至AT机及以后，已不支持。

RS232转RS485232转485的芯片有MAX485,MAX489,MAX490,MAX491,MAX3082、MAX3221、MAX3491等RS485: 逻辑1：+（2—6）V表示；逻辑0：—（2—6）V表示RS232:逻辑"1"为-3 到-15V；逻辑"0"为+3 到+15V制作方法1：RS232-485转换器主要包括了电源、232电平转换、485电路三部分。

电路的供电直接从PC机的RS232接口中的DTR（4脚）和RTS（7脚）窃取。

PC串口每根线可以提供大约9mA的电流，因此两根线提供的电流足够供给这个电路使用了。

经实验，本电路只使用其中一条线也能够正常工作。

使用本电路需注意PC程序必须使串口的DTR和RTS输出高电平，经过D3稳压后得到VCC，经过实际测试，VCC电压大约在4.7V左右。

本电路的232电平转换电路采用了HIN232或者也可以直接使用MAX232集成电路，485电路采用了MAX485集成电路。

MAX485是通过两个引脚RE（2脚）和DE（3脚）来控制数据的输入和输出。

当RE为低电平时，MAX485数据输入有效；当DE为高电平时，MAX485数据输出有效。

在半双工使用中，通常可以将这两个脚直接相连，然后由PC或者单片机输出的高低电平就可以让MAX485在接收和发送状态之间转换了。

由于本电路DTR和RTS都用于了电路供电，因此使用TX线和HIN232的另外一个通道及Q1来控制MAX485的状态切换。

平时HIN232的9脚输出高电平，经Q1倒相后，使MAX485的RE和DE为低电平而处于数据接收状态。

当PC机发送数据时，HIN232的9脚输出低电平，经Q1倒相后，使MAX485的RE和DE为高电平而处于数据发送状态。

二，根据PC232与西门子plc的PPI口485的连接方式：3－Data＋8－Data－，可制作：制作2：注：681是阻值为680欧的电阻；682是阻值是6.8K的电阻。

RS232和RS485接口,MAX485电平转换2009-11-29 10:29什么是RS-232-C接口？采用RS-232-C接口有何特点？传输电缆长度如何考虑？答：计算机与计算机或计算机与终端之间的数据传送可以采用串行通讯和并行通讯二种方式。

由于串行通讯方式具有使用线路少、成本低，特别是在远程传输时，避免了多条线路特性的不一致而被广泛采用。

在串行通讯时，要求通讯双方都采用一个标准接口，使不同的设备可以方便地连接起来进行通讯。

RS- 232-C接口（又称 EIA RS-232-C）是目前最常用的一种串行通讯接口。

它是在1970年由美国电子工业协会（EIA）联合贝尔系统、调制解调器厂家及计算机终端生产厂家共同制定的用于串行通讯的标准。

它的全名是“数据终端设备（DTE）和数据通讯设备（DCE）之间串行二进制数据交换接口技术标准”该标准规定采用一个25个脚的 DB25连接器，对连接器的每个引脚的信号内容加以规定，还对各种信号的电平加以规定。

（1）接口的信号内容实际上RS-232-C的25条引线中有许多是很少使用的，在计算机与终端通讯中一般只使用3-9条引线。

RS-232-C最常用的9条引线的信号内容见附表1所示（2）接口的电气特性在RS-232-C中任何一条信号线的电压均为负逻辑关系。

即：逻辑“1”，-5— -15V；逻辑“0” +5— +15V 。

噪声容限为2V。

即要求接收器能识别低至+3V的信号作为逻辑“0”，高到-3V的信号作为逻辑“1”(3) 接口的物理结构 RS-232-C接口连接器一般使用型号为DB-25的25芯插头座,通常插头在DCE端,插座在DTE端. 一些设备与PC机连接的RS-232-C接口,因为不使用对方的传送控制信号,只需三条接口线,即“发送数据”、“接收数据”和“信号地”。

所以采用DB-9的9 芯插头座，传输线采用屏蔽双绞线。

(4)传输电缆长度由RS-232C标准规定在码元畸变小于4%的情况下，传输电缆长度应为50英尺，其实这个4%的码元畸变是很保守的，在实际应用中，约有99%的用户是按码元畸变10-20%的范围工作的，所以实际使用中最大距离会远超过50英尺，美国DEC公司曾规定允许码元畸变为 10%而得出附表2 的实验结果。

三极管组成的串口接口电路图1．三极管组成的RS232串口接口电路图典型的RS-232串口的信号在正负电平之间摆动，在发送数据时，发送端驱动器输出正电平在+5V～+15V，负电平在-5V～-15V，而单片机串行口一般为TTL电平(0V～5V)。

两个串口之间不能简单地直接用电线连接。

它利用VD2和C1从RS-232接口获取通信所需的负电源，能很好地实现两个接口之间的电平转换和数据通信，经笔者多年使用实践证明通信效果十分优秀，而且，在工作电压为3.3V时，仍非常稳定。

三极管组成的RS232串口接口电路如果将图中电路做成一块小巧的电路板，即可装进RS-232插座，用四芯线缆将VCC、TXD、RXD、GND引出，即制成了一条通用的串行数据通信线。

附两种电路：一种用同一个三极管，另一种和上面差不多哈（不过网上有人做了分析，这种电路要稳定些）：2．Simple RS232C Level Converter using TransistorsThere're many, who built the Easy Programmer or C-52 Evaluation Board, asking for the RS232C level converter chip, DS275. Many have changed to MAX232 instead, because of not available inhis home. Here is another simple and cheap circuit using small signal transistor providing TTL to RS232C level converter.A circuit diagram shown above was used two small signal transistor, NPN and PNP transistors. Dash line separate transmitter and receiver circuit. For those who need only transmitter circuit can use above circuit (and GND (5) signal ). Technically the RS232C is -3V to -12V for logic '1' and +3V to +12V for logic '0'. The transmitter circuit uses PNP transistor, BC557. While in mark state the TxD signal is logic '1', Q1 turns off. TxD (pin3) then provides -9V (depends on what converter chip being used for COM1, say) to RxD (pin2). For space state, TxD control signal then becomes logic '0', which turns on Q1, the approx. +5V is then fed to RxD (pin2). With this method, while sending data has being made, TxD (pin3) must stable at -9V, say.Some applications not only need transmitter, but also for receiving data. The circuit below dash line is a simple inverter circuit that converts RS232C level back to TTL logic again. When PC sends data to TxD (pin3) pin, logic '1' is -9V, say, Q2 turns off, RxD (TTL) is approx. +5V. The start bit makes TxD (pin3) to approx. +9V, Q2 then turns on, RxD (TTL) then becomes approx. 0V.The circuit above can be used for half duplex transmission. I have tested with the Easy-Downloader both version and C-52 EVB to replace DS275 chip. It works fine. My student have made the circuit on a small PCB with 8-pin DIP socket. It can replace DS275 directly.Of course for PIC, as shown in my page we can connect the PIC I/O pin directly to the COM1 without the need of RS232C level converter chip, say. It's quite lucky for those who who use PIC chip. But with another microcontroller that need such converter, for hobbyists project, I thought above circuit would be better.2nd version RS232C level converterHere is the 2nd version level converter using two NPN transistors. Without the need of borrowing negative supply from TxD pin, we use a simple inverter circuit as shown below. The RxD' pin now can switch between approx. 0V (not -10V as above circuit) for logic high at pin 3 and approx. +5V for logic low. This is not RS232C standard, but most modern PC use the converter chip that accepts such level. I have tested with 9600 baud, it works fine. For the receiver, the circuit is same as the 1st circuit. The pin number in ( ) is for DS275 8-pin DIP, so with these circuit, we can replace the DS275 easily. Please try with your PC, either one. Any small signal transistors can be used as well. The one used in my prototype was 2SC1740, small package. Resistors are 1/8 watt.Feedback:Subject: NEW Date: Wed, 4 Nov 1998 16:17:22 -0800 From: "asghar charmin" To:Dear WICHITI changed your hardware and it work good with my pc I send files for you. Thanks, Asghar Charmin--------------------------------------------------------------------------------Asghar Charmin from Iran sent me modification for his PC's serial port shown below. I hope this would be useful for other.3. 超简单RS232转RS485电路有网友测试可用，本人没有亲自测试。

RS232 通讯原理 ? RS485通讯原理？RS422 是什么？RS485接线的正确原理图常见的RS485错误接线RS-232是串行数据接口标准，最初都是由电子工业协会（EIA）制订并发布的，RS-232在1962年发布，命名为EIA-232-E，作为工业标准，以保证不同厂家产品之间的兼容。

RS-422由RS-232发展而来，它是为弥补RS-232之不足而提出的。

为改进RS-232通信距离短、速率低的缺点，RS-422定义了一种平衡通信接口，将传输速率提高到10Mb/s，传输距离延长到4000英尺（速率低于100kb/s时），并允许在一条平衡总线上连接最多10个接收器。

RS-422是一种单机发送、多机接收的单向、平衡传输规范，被命名为TIA/EIA-422-A标准。

为扩展应用范围，EIA又于1983年在RS-422基础上制定了RS-485标准，增加了多点、双向通信能力，即允许多个发送器连接到同一条总线上，同时增加了发送器的驱动能力和冲突保护特性，扩展了总线共模范围，后命名为TIA/EIA-485-A标准。

由于EIA提出的建议标准都是以“RS”作为前缀，所以在通讯工业领域，仍然习惯将上述标准以RS作前缀称谓。

备注：以上是官方的专业描述，看不懂没有关系，大致有个印象就可以了，有兴趣的可以上网可以买一些专业书籍做深入研究，我再用通俗的语言补充描述一下。

RS232通讯的基础知识：RS232通讯又叫串口通讯方式。

是指计算机通过RS232国际标准协议用串口连接线和单台设备（控制器）进行通讯的方式。

通讯距离：9600波特率下建议在13米以内。

通讯速率（波特率Baud Rate）：缺省常用的是9600 bps，常见的还有1200 2400 4800 19200 38400等。

波特率越大，传输速度越快，但稳定的传输距离越短，抗干扰能力越差。

备注：一般台式机会自带1-2个串口插座（公头（9针插头上带针的俗称公头，带针孔的俗称母头）），现在的笔记本一般不带串口插座，可以购买USB串口转换器，具体请参考怎样使用USB串口转换器？公头接线端子排序图母头接线端子排序图一般只用 2 3 5 号三根线。
