游标卡尺作业指导书 A游标卡尺作业指导书一、引言游标卡尺是一种常用的测量工具，广泛应用于机械制造、精密加工、质量检测等领域。

本作业指导书旨在提供游标卡尺的正确使用方法和操作步骤，以确保测量结果的准确性和工作安全。

二、工具准备1. 游标卡尺：确保游标卡尺的刻度清晰、游标灵活，并进行定期校准。

2. 清洁布：用于擦拭游标卡尺，保持其清洁。

三、使用方法1. 检查游标卡尺：确保游标卡尺的刻度清晰可读，游标灵活，并检查游标卡尺的零位是否正确。

2. 准备被测量物体：将被测量物体放置在平坦的工作台上，并确保其表面清洁。

3. 开始测量：按照以下步骤进行测量：a. 打开游标卡尺：将游标卡尺的两个测量爪完全打开，使其与被测量物体的两个测量点对齐。

b. 闭合游标卡尺：缓慢闭合游标卡尺，直到测量爪与被测量物体的两个测量点紧密接触。

c. 读取测量值：通过游标卡尺上的刻度线和游标位置，读取测量值。

注意，游标卡尺上的主刻度代表毫米，而游标上的副刻度代表0.02毫米。

d. 记录测量值：将测量值记录在相应的记录表格中，确保准确无误。

e. 重复测量：如有需要，可进行多次测量，并计算平均值以提高测量的准确性。

四、注意事项1. 使用前检查：在使用游标卡尺之前，务必检查其刻度清晰、游标灵活，并确保零位正确。

2. 使用时注意安全：在测量过程中，避免将手指放置在测量爪的路径上，以免受伤。

3. 避免碰撞：使用游标卡尺时，要小心避免与其他硬物发生碰撞，以免损坏游标卡尺的刻度。

4. 清洁保养：使用后，用清洁布擦拭游标卡尺，保持其清洁，并定期进行校准和维护。

五、常见问题及解决方法1. 游标卡尺刻度模糊不清：使用清洁布轻轻擦拭刻度表面，确保其清晰可读。

2. 游标卡尺游标不灵活：可以在游标卡尺上滴几滴润滑油，并进行适当的摆动，以提高游标的灵活性。

3. 游标卡尺测量值不准确：首先检查游标卡尺的零位是否正确，若不正确，则进行调整。

其次，检查测量爪是否与被测量物体完全接触，若不完全接触，则调整测量爪的位置。

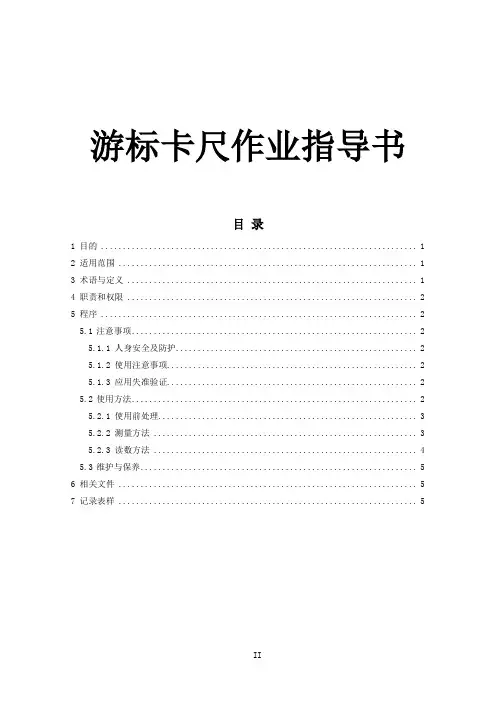

游标卡尺作业指导书目录1 目的 (1)2 适用范围 (1)3 术语与定义 (1)4 职责和权限 (2)5 程序 (2)5.1注意事项 (2)5.1.1 人身安全及防护 (2)5.1.2 使用注意事项 (2)5.1.3 应用失准验证 (2)5.2使用方法 (2)5.2.1 使用前处理 (3)5.2.2 测量方法 (3)5.2.3 读数方法 (4)5.3维护与保养 (5)6 相关文件 (5)7 记录表样 (5)1 目的让操作人员在使用游标卡尺或数显卡尺时能规范操作步骤,减少测量误差，以避免由于操作不当引起的品质事故或仪器损坏。

2 适用范围0-200mm 游标卡尺，0-200mm 数显卡尺，0-300mm 数显卡尺及同类型游标卡尺的测量，使用等。

3 术语与定义图3-1 数显卡尺外观示意图图3-2 数显卡尺结构组成示意图术语与定义如下：1）内爪：测量内尺寸。

2）外爪：测量外尺寸。

3）高度差测定面：测量有台阶状的尺寸。

4）深度尺：测量深度尺寸。

41 5 11 7 8 9 6 10 12 23 135）滑尺：沿主尺滑动的装置。

6）主尺：读取所测值的整数部分。

7）滑尺固定螺丝：固定滑尺。

8）LCD显示窗：直接在LCD窗口读取值。

9）电池盖：保护电池，防止漏电。

10）ON/OFF：开关键。

11）mm/inch ：共英制切换。

12）ZERO/ABS ：清零，绝对测定值。

13）微调螺钉：进行测量时的微型调整。

图3-3 数显卡尺外观示意图4 职责和权限4.1质量部负责数显卡尺，游标卡尺发放、校验、测试、问题处理。

4.2借用人员负责数显卡尺，游标卡尺日常维护，保养，使用。

5 程序5.1 注意事项5.1.1 人身安全及防护避免卡尺尖端划伤自己及他人。

5.1.2 使用注意事项5.1.2.1 数显卡尺使用前必须手动清零。

5.1.2.2 使用过程中需轻拿轻放，不得敲打，剧烈摇晃，震动等。

5.1.3 应用失准验证数显卡尺使用之前确认清零功能是否正常，重复测量数值是否存在明显误差。

文件编号: 版本：A/0 页数：1/3 生效日期：
游标卡尺作业指导书
1.功能：
规范游标卡尺操作，使卡尺操作有标准可依，确保测量可靠。

2.测试方法及步骤：
2.1使用前，需确认卡尺是否在确认期内，用无尘布擦净量爪的端面，避免有灰尘、铁屑等影响测量误差，观察显示屏显示是否正常。

2.2检查归零是否对准，即当两量爪测量面接触时，显示屏显示是否为零，如发生故障，故障排除，必须重新校验合格后方可使用。

2.3测量外尺寸时，应先把量爪拉开，拉开的测量面比被测尺寸稍大。

2.4测量内尺寸时，应先把量爪拉开，拉开的测量面比被测尺寸稍小。

2.5然后慢慢推或拉游标卡尺副尺量爪，使它轻轻接触被测表面，测试手感为似掉非掉，不可过紧或过松。

2.6读数方法：直接读取显示屏上的数据即为测量数据。

3.注意事项：
3.1使用卡尺时应轻拿轻放。

3.2在使用过程中不可以快速拉开/闭合，不可以敲打/碰撞。

4.保养事项：
4.1保持游标卡尺清洁、防止碰撞，以免降低测量精度。

4.2使用前应检查测量面是否有碰伤、划痕、毛刺及外观等缺陷，尺身移动是否顺畅。

4.3长期不使用应取出游标卡尺的电源电池，在量爪和尺身涂上少许润滑油或防锈油，防止影响使用。

5.相关文件：
无
6.相关表单：
《设备日常点检表》
文件编号: 版本：A/0 页数：2/3 生效日期：。

****有限公司1.0 目的确保游标卡尺于使用期间能维持其精密度与准确度。

2.0 适应范围所有各类型游标卡尺均适用之。

3.0 职责品管部:负责本公司之所有游标卡尺内校作业﹔使用单位：负责游标卡尺在使用过程中的维护。

4.0 校验标准器与辅助工具4.1精密块规4.2花岗岩平台或工作平台4.3酒精5.0 作业内容5.1准备工作5.1.1清洁前应先使用平台清洁液清洗工作平台,再将待校件与块规置放于平台上准备清洁。

5.1.2以白布沾上酒精清洁游标卡尺各部位及块规量测面,再以清洁白布擦试清洁。

5.1.3清洁完毕之待校件与块规应置放于平台上至少1.5小时以上,使标准器与待校件及校验环境温度同温。

5.1.4校验实施前应检视校验环境,是否维持在温度20±5℃,湿度65±20％.5.2校验步骤5.2.1归零校验a.将游标卡尺外测爪密合,将游标卡尺朝向光源,两爪间不得有光源透过,内测量爪间不能有微光透出。

b.检视针盘或显示器的器视值是否归零,如未归零应予以调整归零, 并再重复前一动作检视是否有误差。

c.针盘式游标卡尺,指针归零前误差如超出0.1mm以上表示该游标卡尺已失效,应予以标识暂停使用或限用。

5.2.2外测量爪校验a.校验前应先戴上棉纱手套,以清洁白布擦拭块规量测面与游标卡尺测量面,再依序拿取块规以游标卡尺直接量测,读取显示值并记录。

****有限公司b.150mm外测校验点分别为41.2、 81.5、 121.8(单位mm)3段尺寸,200mm外测校验点分别为51.2、121.5、191.8(单位mm)3段尺寸﹔300MM外测校验点分别为41.2、201.5、291.8(单位mm)3段尺寸。

c.游标卡尺校验范围应以使用游标卡尺之最大量测极限为标准.d.校验量测时应将块规尽量靠近游标卡尺本尺,以降低阿贝误差的产生。

5.2.3内测量爪校验a.以清洁白布擦试块规量测面与游标卡尺内测爪面。

b.以内测爪量测的尺寸点,读取量测点值并记录之。
