五邑大学2014模电试卷B参考答案(周)(可打印修改)

命题人: 廖惜春试卷分类(A 卷或B 卷 A五邑大学试卷学期: 2006 至 2007 学年度第二学期课程: 低频电子线路专业: 班级:姓名: 学号:一、选择题 (共7分1.在杂质半导体中,少数载流子的浓度主要取决于( CA.掺杂工艺B.杂质浓度C.温度D.晶体缺陷 2.如图A 所示电路由理想二极管组成,其输出电压o u 为( D A.+12V B.+6V C.+3V D. 0V3.若要求提高多级放大器的输入电阻并稳定输出电压,则应当选用( AA.电压串联负反馈B.电压并联负反馈C.电流串联负反馈D.电流并联负反馈4.在某放大电路中,测得三极管三个极的静态电位分别为0V 、-10V 、-9.3V ,则这只三极管为( AA. NPN 型硅管B. NPN 型锗管C. PNP 型硅管D. PNP 型锗管 5. FET 的电流由( A 组成,故称为( D 。

它是通过改变( G来改变漏极电流的。

A. 多子;B. 少子;C. 两种载流子;D. 单极型;E.双极型;F. 栅极电流; G . 栅源电压; H 漏源电压二、填空题 (共13分6. 在差分放大电路中,大小相等、相位相同的两个输入信号称为信号共模输入信号 ;大小相等、相位相反的两个输入信号称为差模输入信号信号。

7桥式整流电容滤波电路是一种将正弦交流电压转换为直流电压的变换电路。

8.若电源变压器副边电压的有效值为2U ,,则半波整流无滤波电容、有负载时的输出电压约为245.0U ;桥式整流有滤波电容、有负载时的输出电压约为22.1U 。

图 A⋅⋅⋅=±=+,2,1,0 π2F A n n ϕϕ ;振荡器起振的幅度条件是 1>AF ,相位条件是⋅⋅⋅=±=+,2,1,0 π2F A n n ϕϕ。

10. 乙类互补对称低频功率放大器存在交越失真,应调整电路结构使其工作在甲乙类。

11. 要使放大器的输入电阻和输出电阻均提高,应采用电流串联负反馈。

五邑大学试卷命题人：李阳审核人：试卷分类（A 卷或B 卷） B五邑大学试卷学期： 2012 至 2013 学年度第 1 学期课程：光电子技术课程代号： 010A1860 使用班级： AP10221、AP10222 姓名：学号：一、单选题：（50分，每小题2分）请将正确的答案填入下表中：1、一切能产生光辐射的辐射源都称为光源，下列光源中属于热辐射光源的是：（D ）（A ）LED ；（B ）固体激光器；（C ）金属卤化物灯；（D ）卤钨灯。

2、国际照明委员会（CIE ）根据对许多人的大量观察结果，确定了人眼对各种光波长的相对灵敏度，称为光谱光视效率或视见函数，在明视觉下，人眼最敏感的波长是（C ）（A ）450nm ；（B ）550nm ；（C ）555nm ；（D ）650nm 。

3、一个光源发出频率为540?1012Hz 的单色辐射，若在一给定方向上的辐射强度为1/683 （W ?sr -1），则该光源在该方向上的发光强度为1个（ D ）。

（A ）尼特；（B ）勒克斯；（C ）熙提；（D ）坎德拉。

4、白炽灯与卤钨灯可以看作是灰体，是用钨丝做灯丝，其色温是在（B ）K 左右。

（A ）2300；（B ）2800；（C ）5500；（D ）7000。

5、钠灯的泡壳内充的是（ C ）与金属钠滴。

（A ）氧气；（B ）氢氧混合气体；（C ）氖氩混合气体；（D ）氮气。

6、激光器一般由（ D ）组成。

（A ）半导体材料、金属半导体材料和PN 结材料（B ）固体激光器、液体激光器和气体激光器（C ）电子、载流子和光子（D ）激励能源、谐振腔和工作物质题号一二三四五六总分得分题号 1 2 3 4 5 6 7 8 9 10 答案题号 11 12 13 14 15 16 17 18 19 20 答案试卷编号得分7、热释电器件是由TGS、LiTaO3等热电晶体材料组成的，但不论哪种材料，都有一个特定温度，称居里温度。

命题人： 王玉青 审核人：试卷分类（A 卷或B 卷） B五邑大学 试 卷学期： 2012 至 2013 学年度 第 2 学期课程： 模拟电子技术基础 课程代号： 0700790 使用班级： 信息工程学院11级 姓名： 学号：一、选择题 （8分）（每题1分）1．当PN 结外加正向电压时，扩散电流_____，耗尽层_____。

C A 、变大 变宽， B 、变小 变窄， C 、变大 变窄， D 、变小 变宽 2．三种组态放大电路中输入电阻最大的是 A 。

A. 共集电极 B. 共基极 C. 共发射极 D. 共模3. 乙类互补推挽功率放大电路在输出电压幅值约等于___D__时管子的功耗最大。

A ．0 B. 电源电压 C. 0.2倍电源电压 D. 0.64倍电源电压4. 与甲类功放相比，乙类互补推挽功放的优点是__B___。

A ．无输出变压器B ．能量转换效率高C ．无交越失真 5. 集成运算放大电路采用直接耦合方式是因为D 。

A. 可获得很大的放大倍数 B. 可以减小温度漂移C. 可提高共模抑制比D. 集成工艺难于制造大容量电容 6. 在单相桥式整流电路中，若有一只整流管接反，则 C 。

A. 输出电压约为2U DB. 变为半波直流C. 整流管将因电流过大而烧坏 7. 若需要一个阻抗变换电路，要求R i 小，R o 大，应选 D 负反馈放大电路。

A. 电压串联B. 电压并联C.电流串联D.电流并联 8. 图1所示电路中，若输入f =1kHz 的正弦电压信号，用示波器观察u i 和u o ，二者应该__D___。

A 、相同，B 、相差45o， C 、相差90o， D 、相差180o二、填空题（19分）（每空1分） 1. 二极管的单向导电性为：外加正向电压时 导通 ，外加反向电压时 截止 。

2. 某放大电路在负载开路时的输出电压为4V ，接入3k Ω的负载电阻后输出电压降为3V ，则该放大电路的输出电阻R o = 1 k Ω。

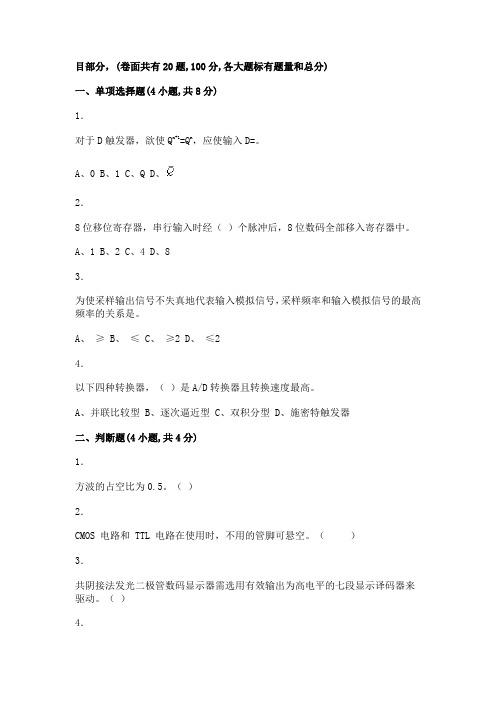

目部分，(卷面共有20题,100分,各大题标有题量和总分)一、单项选择题(4小题,共8分)1．对于D触发器，欲使Q n+1=Q n，应使输入D=。

A、0B、1C、QD、2．8位移位寄存器，串行输入时经（）个脉冲后，8位数码全部移入寄存器中。

A、1B、2C、4D、83．为使采样输出信号不失真地代表输入模拟信号，采样频率和输入模拟信号的最高频率的关系是。

A、≥B、≤C、≥2D、≤24．以下四种转换器，（）是A/D转换器且转换速度最高。

A、并联比较型B、逐次逼近型C、双积分型D、施密特触发器二、判断题(4小题,共4分)1．方波的占空比为0.5。

（）2．CMOS 电路和 TTL 电路在使用时，不用的管脚可悬空。

（）3．共阴接法发光二极管数码显示器需选用有效输出为高电平的七段显示译码器来驱动。

（）4．环形计数器如果不作自启动修改，则总有孤立状态存在。

（）三、填空题(4小题,共8分)1．触发器有（）个稳态，存储8位二进制信息要（）个触发器。

2．PLD的基本结构由（）、（）、（）和（）四部分组成。

3．设满量程输入为1V，转换位数为10位，则A/D转换器最小可分辨的电压为（），分辨率为（）。

4．图中，G1为三态门，G2为TTL与非门，当C=1时；(1)若B端悬空，则万用表的读数近似为(0V、1.4V、3.6V)；(2)若B端改接至0.3V，则万用表的读数近似为(0V、0.3V、1.4V)。

四、解答题(8小题,共80分)1．放大电路如图所示。

设晶体管VT1、VT2、VT3特性相同，且∣UBE∣＝0.7V，β＝25，电阻Rb1＝Rb2＝10kΩ，Rc2＝5.7kΩ，Re3＝0.81kΩ，Rc3＝6 kΩ，电源电压VCC＝VEE＝12V。

若要求uI ＝0V时，uO＝0V，IE应选多大？2．可否将与非门、或非门、异或门当做反相器使用？如果可以，其输入端应如何处理并画出电路图3．试用3线-8线译码器74LS138和门电路实现下列函数，画出连线图。

五邑大学试卷答案命题人：李阳审核人：试卷分类（A卷或B卷）B学期：2011至2012学年度第1学期课程：光电子技术课程代号：010A1860（30分，每小题3分）零1分。

2、常见的固体激光器有红宝石激光器、钕激光器或钛宝石激光器 1.5分（写出两种），常见的气体激光器有He-Ne激光器、CO激光器或Ar+激光器 1.5分（写出两2种）。

3、电致折射率变化是指晶体介质的介电系数与晶体中的电荷分布有关，当晶体被施加电场后，将引起束缚电荷的重新分布，并导致离子晶格的微小形变，从而引起介电系数的变化，并最终导致晶体折射率变化的现象。

3分4、光纤色散的主要危害是使脉冲信号展宽，限制了光纤的带宽或传输容量；1.5分多模光纤的色散主要有模色散、材料色散、波导色散。

1.5分5、光束扫描根据其应用的目的来可以分为模拟式扫描和数字式扫描2分两种；前者主要应用各种显示 1.5分后者主要应用于光存储 1.5分6、在电光调制器中，为了得到线性调制，在调制器中插入一个λ/4波片，波片的轴向取向为快慢轴与晶体的主轴x成45︒角3分时最好。

7、单片硅光电池的开路电压约为0.45～0.6V 1.5分，短路电流密度约为150～300A/m21.5分。

8、光子效应是指指单个光子的性质对产生的光电子起直接作用的一类光电效应1.5分，其主要特点有：对光波频率表现出选择性，响应速度一般比较快。

1.5分9、固体摄像器件主要有三大类，它们是电荷耦合器件、互补金属氧化物半导体图像传感器、电荷注入器件3分。

10、液晶是液态晶体的简称；1分，热致液晶可以分为近晶相、向列相和胆甾相三种2分二、问答题（50分，每小题10分）1、简述激光产生的条件、激光器的组成及各组成部分的作用。

（10分）得分必要条件：粒子数反转分布和减少振荡模式数。

2分充分条件：起振——阈值条件：激光在谐振腔内的增益要大于损耗。

1分稳定振荡条件——增益饱和效应（形成稳定激光）。

1分组成：工作物质、泵浦源、谐振腔。

电子科技大学二零 一叁 至二零 一肆 学年第 二 学期期 中 考试电路分析基础 课程考试题 A 卷（120分钟）考试形式：闭卷 考试日期 2014年4月26日课程成绩构成：平时+ 期中 40 分， 实验 分， 期末 60 分一、填空题（每题2分，共20分）1、已知在恒定直流电源激励下，2秒内有3库伦的正电荷从a 点移动到b 点，则ba i =－1.5Ａ。

解答：A dt dq i i dt dq i ab bab ab 5.123,-=-=-=-=∴=。

2、如图1所示，线性时不变电阻发出功率为 ui 。

解答：当二端网络的端口电压u 电流i 采用关联参考方向时有：ui p ui p -==发出吸收，； 当二端网络的端口电压u电流i 采用非关联参考方向时有：ui p ui p =-=发出吸收，； 图一的网络端口电压u 电流i 采用非关联参考方向，所以有：ui p =发出。

+-u图13、如图2所示，电压=u -1.5V由电阻的伏安关系和并联电阻的分流关系可得：V Au 5.1231-=⨯Ω-=。

+u图24、如图3所示，电流=i 85-A+5V图3利用叠加定理：A i 58)235(1323-=+-+⨯+-=。

5、如图4所示，理想变压器ab 端口等效电阻为21R n 解答：由图4标定的参考方向，结合理想变压器特性可得伏安关系：Ru i ni i u n u 2221211-=-==，，， 2222211)(11nRRn u n ni u n i u R ab =--=-==∴。

u a b1i 2i 1:n R图46、如图5所示，已知线性电阻单口网络0N ，端口接3V 电压源时，端口电流为1.5A ；当端口接3A 电流源和1Ω电阻并联电路时，端口电压为u 为 2V 。

解答：由题设条件可知N 0网络等效为2Ω电阻，所以VA u 2)2//1(3=ΩΩ⨯=。

Ω1图57、如图6所示，某电容元件两端的电压2(1)()V t u t e-+=，电流2()A t i t e -=，则C =212e 。

专科《模拟电子技术》模拟题试卷一.（共60题,共150分）1.理想的功率放大电路应工作于()状态。

（2分）A.甲类互补B.乙类互补C.甲乙类互补D.丙类互补★检查答案标准答案：C2.NPN共射电路的Q点设置在接近于()处将产生顶部失真。

（2分）A.截止区B.饱和区C.击穿区D.放大区★检查答案标准答案：A3.双极晶体管放大电路共射极接法所对应的场效应管放大电路是()接法。

（2分）A.共基极B.共源极C.共漏极D.共栅极★检查答案标准答案：B4.当有用信号的频率介于2500Hz与3000Hz之间时，应采用的最佳滤波电路是()。

（2分）A.低通B.高通C.带通D.带阻★检查答案标准答案：C5.为了提高电压放大倍数，希望放大电路的()大一些。

（2分）A.输入电流B.输出电流C.输入电阻D.输出电阻★检查答案标准答案：D6.当PN给外加反向电压时，其内部的扩散电流将()漂移电流。

此时，耗尽层的宽度将()。

（2分）A.大于变宽B.大于变窄C.小于变宽D.等于不变★检查答案标准答案：C7.差动放大电路的特点是抑制()信号，放大()信号。

（2分）A.共模共模B.共模差模C.差模差模D.差模共模★检查答案标准答案：B8.共漏极场效应管放大电路的输出电压与输入电压的相位()。

（2分）A.相差0B.相差45C.相差90D.相差180★检查答案标准答案：A9.直流电源滤波的主要目的是：()。

（2分）A.将交流变直流B.将高频变低频C.将正弦波变成方波D.将直、交流混合量中的交流成分去掉★检查答案标准答案：D10.电路如图所示。

若V1管正负极接反了，则输出()。

（2分）A.只有半周波形B.全波整流波形，但V3管承受2倍的电压C.全波整流波形D.无波形且变压器或整流管可能烧毁★检查答案标准答案：D11.双极型三极管是控制器件，当其工作在放大区时发射结需要加偏置，集电结需要加偏置。

场效应管是控制器件。

（2分）★检查答案标准答案：1.电流;2.正向;3.反向;4.电压;12.在有源滤波器中，运算放大器工作在区；在滞回比较器中，运算放大器工作在区。

命题人： 张京玲 审核人： 试卷分类（A 卷或B 卷） B五邑大学 试 卷学期： 2012 至 2013 学年度 第 1 学期 课程：数字电路与逻辑设计 课程代号： 005A1690使用班级：信息工程学院10级姓名： 学号：题号 一 二 三 四 五 六 七 总分 得分一、 填空题(每题2分，共16分)1、 触发器 是组成寄存器和移位寄存器的基本单元电器，一个n 位的数码寄存器需由 n 个触发器组成。

2、时序逻辑电路按照其触发器是否有统一的时钟控制分为 同步 时序电路和 异步 时序电路。

3、8位D/A 转换器当输入数字量时为5V 。

若只有最低位为高电平，则输出电压为 0.039 V ；若输入为，则输出电压为 5.312 V 。

4、已知原函数为CA CB A F ++=1 ，则它的反函数为C A C B A ⋅+)(5、施密特触发器有两个 稳定 状态；单稳态触发器有一个 稳定 状态和 暂 态；多谐振荡器只有两个 暂 态。

6、利用卡诺图化简法化简逻辑函数时，两个相邻项合并，消去一个变量，四个相邻项合并，消去 两 个变量等。

一般来说，2n 个相邻一方格合并时，可消去 n 个变量。

7、将模拟信号转换为数字信号，需要经过 采样 、 保持 、 量化 、 编码 四个过程。

8、一个同步RS 触发器在正常工作时，不允许输入R=S=1的信号，因此它的约束条件是 SR=0 。

二、 单项选择题（每小题1分，共8分）1、若在编码器中有50个编码对象，则要求输出二进制代码位数为（ B ）位。

A 、5 B 、6 C 、10 D 、502、某RAM 有8位数据线、13位地址线，则其存储容量为（ B ）。

A 、4KB B 、 8KB C 、16KB D 、 64KB3、以下各电路中，（ B ）可以完成延时功能。

A 、多谐振荡器B 、单稳态触发器C 、施密特触发器D 、石英晶体多谐振荡器 4、下面几种逻辑门中，可以用作双向开关的是（ A ）。

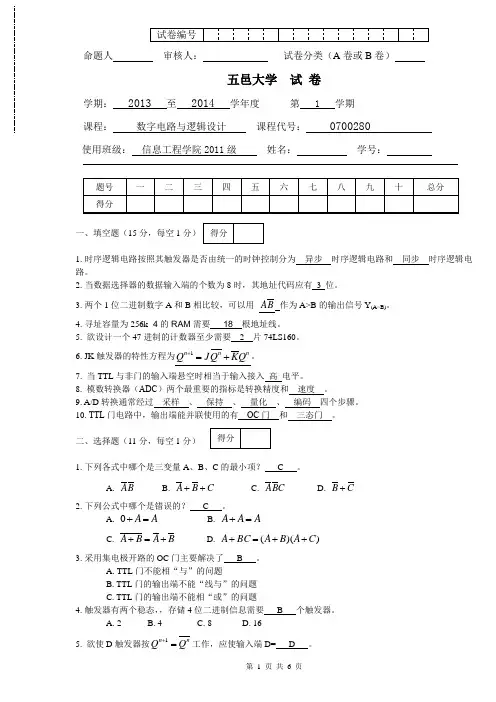

命题人 审核人： 试卷分类（A 卷或B 卷）五邑大学 试 卷学期： 2013 至 2014 学年度 第 1 学期课程： 数字电路与逻辑设计 课程代号： 0700280 使用班级： 信息工程学院2011级 姓名： 学号：一、填空题（15分，每空1分）1. 时序逻辑电路按照其触发器是否由统一的时钟控制分为 异步 时序逻辑电路和 同步时序逻辑电路。

2. 当数据选择器的数据输入端的个数为8时，其地址代码应有 3 位。

3. 两个1位二进制数字A 和B 相比较，可以用 B A 作为A>B 的输出信号Y (A>B)。

4. 寻址容量为256k ×4的RAM 需要 18 根地址线。

5. 欲设计一个47进制的计数器至少需要 2 片74LS160。

6. JK 触发器的特性方程为n n n Q K Q J Q +=+1。

7. 当TTL 与非门的输入端悬空时相当于输入接入 高 电平。

8. 模数转换器（ADC ）两个最重要的指标是转换精度和 速度 。

9. A/D 转换通常经过 采样 、 保持 、 量化 、 编码 四个步骤。

10. TTL 门电路中，输出端能并联使用的有 OC 门 和 三态门 。

二、选择题（11分，每空1分）1. 下列各式中哪个是三变量A 、B 、C 的最小项？ C 。

A. B AB. C B A ++C. C B AD. C B + 2. 下列公式中哪个是错误的？ C 。

A. A A =+0B. A A A =+C. B A B A +=+D. ))((C A B A BC A ++=+ 3. 采用集电极开路的OC 门主要解决了 B 。

A. TTL 门不能相“与”的问题B. TTL 门的输出端不能“线与”的问题C. TTL 门的输出端不能相“或”的问题 4. 触发器有两个稳态，，存储4位二进制信息需要 B 个触发器。

A. 2 B. 4 C. 8D. 16A. 0B. 1C. QD. n Q6. 要构成容量为4k ×8的RAM ，需要 D 容量为256×4的RAM 。

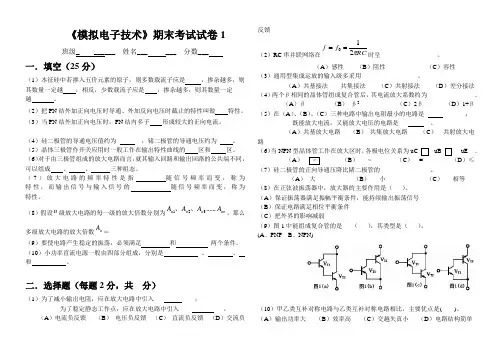

《模拟电子技术》期末考试试卷1班级_ ______ 姓名___ ___ 分数___一．填空（25分）（1）本征硅中若掺入五价元素的原子，则多数载流子应是 ，掺杂越多，则其数量一定越 ，相反，少数载流子应是 ，掺杂越多，则其数量一定越 。

（2）把PN 结外加正向电压时导通、外加反向电压时截止的特性叫做 特性。

（3）当PN 结外加正向电压时，PN 结内多子 形成较大的正向电流。

（4）硅二极管的导通电压值约为 ，锗二极管的导通电压约为 。

（5）晶体三极管作开关应用时一般工作在输出特性曲线的 区和 区。

（6）对于由三极管组成的放大电路而言，就其输入回路和输出回路的公共端不同，可以组成 、 、 三种组态。

（7）放大电路的频率特性是指 随信号频率而变，称为 特性，而输出信号与输入信号的 随信号频率而变，称为 特性。

（8）假设n 级放大电路的每一级的放大倍数分别为un u u u A A A A ......321、、，那么多级放大电路的放大倍数u A ＝（9）要使电路产生稳定的振荡，必须满足 和 两个条件。

（10）小功率直流电源一般由四部分组成，分别是 、 、 和 。

二．选择题（每题2分，共 分）（1）为了减小输出电阻，应在放大电路中引入 ；为了稳定静态工作点，应在放大电路中引入 。

（A ）电流负反馈 （B ） 电压负反馈 （C ） 直流负反馈 （D ）交流负反馈（2）RC 串并联网络在RC f f π210==时呈 。

（A ）感性 （B ）阻性 （C ）容性 （3）通用型集成运放的输入级多采用 。

（A ）共基接法 共集接法 （C ）共射接法 （D ）差分接法（4）两个β相同的晶体管组成复合管后，其电流放大系数约为 。

（A ）β （B ） β2 （C ）2β （D ）1+β（5）在（A ）、（B ）、（C ）三种电路中输出电阻最小的电路是 ；既能放大电流，又能放大电压的电路是 。

（A ）共基放大电路 （B ） 共集放大电路 （C ） 共射放大电路 （6）当NPN 型晶体管工作在放大区时，各极电位关系为uCuBuE 。
