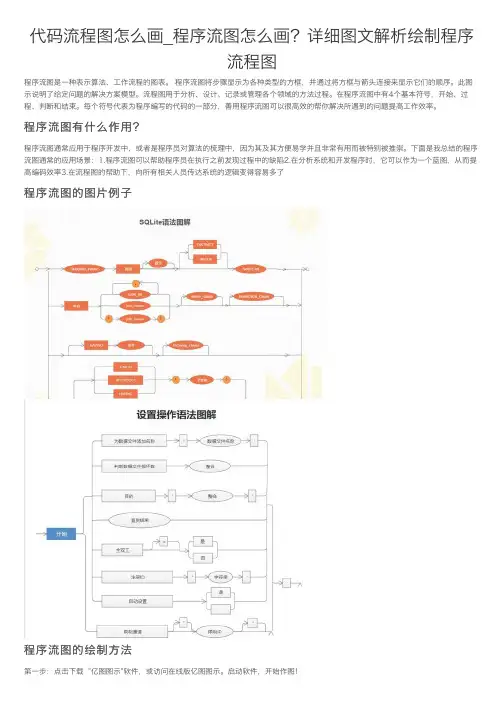

代码流程图怎么画_程序流图怎么画？详细图⽂解析绘制程序流程图程序流图是⼀种表⽰算法、⼯作流程的图表。

程序流图将步骤显⽰为各种类型的⽅框，并通过将⽅框与箭头连接来显⽰它们的顺序。

此图⽰说明了给定问题的解决⽅案模型。

流程图⽤于分析、设计、记录或管理各个领域的⽅法过程。

在程序流图中有4个基本符号，开始、过程、判断和结束。

每个符号代表为程序编写的代码的⼀部分，善⽤程序流图可以很⾼效的帮你解决所遇到的问题提⾼⼯作效率。

程序流图有什么作⽤？程序流图通常应⽤于程序开发中，或者是程序员对算法的梳理中，因为其及其⽅便易学并且⾮常有⽤⽽被特别被推崇。

下⾯是我总结的程序流图通常的应⽤场景：1.程序流图可以帮助程序员在执⾏之前发现过程中的缺陷2.在分析系统和开发程序时，它可以作为⼀个蓝图，从⽽提⾼编码效率3.在流程图的帮助下，向所有相关⼈员传达系统的逻辑变得容易多了程序流图的图⽚例⼦程序流图的绘制⽅法第⼀步：点击下载“亿图图⽰"软件，或访问在线版亿图图⽰。

启动软件，开始作图！第⼆步：新建程序流图。

依次点击“选择软件/计算机”-“程序流图”。

然后从例⼦库中，选择⼀个模板，点击打开程序流图模板。

第三步：先点击画布上⽅的使⽤按钮，然后你可以改变其形状成你想要的样⼦。

第四步：双击⽂本框，对模板内容进⾏修改。

第五步：完成程序流图的绘制后，可以点击右上⾓的保存、下载、打印、分享等按钮，对绘制好的程序流作品进⾏存储。

也可以将作品导出为图⽚、PDF、PPT等格式。

程序流图绘制软件--亿图图⽰亿图图⽰是⼀款使⽤简单⽅便的中⽂绘图软件功能很强⼤并且是全中⽂界⾯，⽅便使⽤。

亿图图⽰适⽤于Windows、Mac以及Linux系统这些平台不管你是哪个平台的⽤户都能找到适合你的，并且亿图在线版可以直接在浏览器中作图。

亿图图⽰可以制作各种类型的图形，并且有丰富的模板素材，可以帮助办公⼈⼠快速绘制：流程图、思维导图、商务图表、组织结构图、⽢特图、地图、线框图、数据模型图、UML 以及⽹络拓扑图等等，提⾼⼯作效率。

简要介绍程序流程图的绘制方法下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!1. 确定流程的起点和终点：需要明确流程的开始和结束位置。

程序流程如何绘制程序流程图是软件开发过程中非常重要的一环，通过绘制程序流程图，可以清晰地展示程序的执行流程和各个模块之间的关系。

下面介绍绘制程序流程图的基本步骤和技巧。

步骤一：确定流程图的目的和范围在开始绘制程序流程图之前，首先要明确流程图的目的和范围。

确定绘制流程图的目的有助于确保流程图的准确性和完整性。

同时，还需要确定流程图所要涵盖的功能范围，确保绘制出的流程图覆盖所有需要展现的程序逻辑。

步骤二：绘制流程图的框架绘制程序流程图的第一步是绘制流程图的框架，即确定程序的开始和结束点，标明输入和输出。

通常可以使用矩形表示程序的开始和结束点，使用椭圆表示输入和输出。

步骤三：绘制流程图的流程在确定了框架之后，接下来就是绘制程序的具体执行流程。

可以使用不同形状的图形表示程序的不同处理逻辑，如使用菱形表示判断语句，使用箭头表示程序的执行路径。

在绘制流程的过程中，要注意保持流程的清晰和简洁，避免出现冗余和复杂的逻辑。

步骤四：标注和解释在完成流程图的绘制后，可以对流程图进行标注和解释，说明各个模块的功能和之间的联系。

标注和解释可以帮助其他开发人员更好地理解程序的逻辑，并快速定位问题所在。

步骤五：审查和优化最后，完成程序流程图后，还需要进行审查和优化。

审查可以帮助发现流程图中可能存在的错误和不合理之处，并及时进行修改。

优化可以针对流程图中的逻辑进行简化和优化，提高程序的执行效率和可维护性。

绘制程序流程图是软件开发过程中不可或缺的一部分，通过绘制程序流程图，可以帮助开发人员更好地理解程序的逻辑，减少程序设计和调试的时间成本。

希望以上介绍的步骤和技巧能够帮助您更好地绘制程序流程图，提高软件开发效率和质量。

程序流程图怎么画？绘制合格的流程图要点总结前段时间公司的组织了学习，公司要求办公室的人员都要学会制作流程图，在后期需要交付作
业的时候，我就选择了制作程序流程图，相信现实生活中不少同事都希望知道具体的程序图制
作方法吧？下面，就为大家安排上，带来详细的程序流程图制作方法，感兴趣的小伙伴不妨继
续往下看。

一、程序流程图怎么画？
1、首先在制作程序流程图画之前，我们要找到合适的画图软件，我画图时采用的是迅捷画图软
件，这款软件是一款在线画图软件。

使用比较方便，直接打开网页就可以使用，画图方式比一
般的自己创作的软件好很多，最最贴心的是，该软件是可以直接使用模板来操作的。

2、程序流程图的画图方式比较简单，只需要打开迅捷画图官网，点击选择左上角模板下的流程
图模板，点击打开，然后搜索程序关键词，然后选择打开适合自己的模板，然后对模板内容进
行更改。

3、迅捷画图软件模板画图有非常多的好处，不仅可以节约时间，而且模板的板块非常简洁易
懂，在公司使用时也很方便。

对于初学画图者来说，这是比较简单的方式，很快就能独立完成
画图。

绘制合格的流程图要点总结?
一张流程图要合格要满足一些基本要点，首先是画图的整体性，流程图的表达方式，画图的时
候不能盲目乱画，画面不宜太复杂，不然在会议上其他人都看不懂。

你的流程图就比较失败，
所以选择模板画图就可以避免这些情况。

今天的内容就到这里，希望可以帮助到有需要的朋友，不知道如何画图的小伙伴学会了吗？。

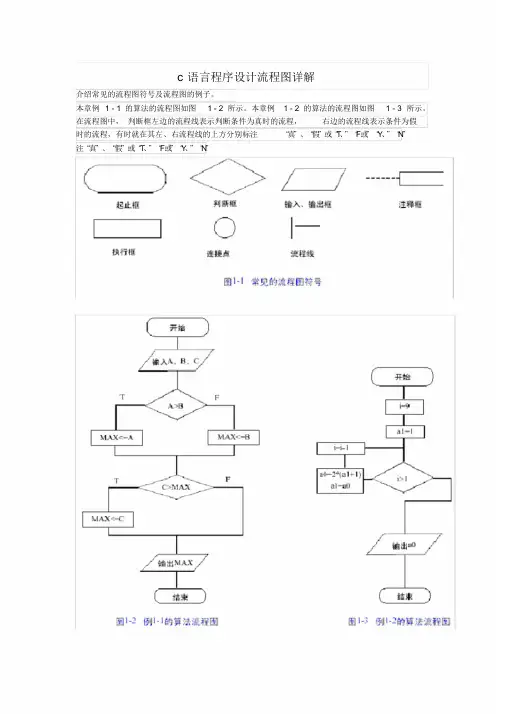

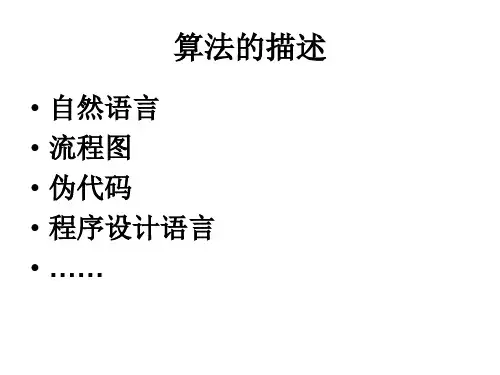

c 语言程序设计流程图详解介绍常见的流程图符号及流程图的例子。

本章例 1 - 1 的算法的流程图如图 1 - 2 所示。

本章例 1 - 2 的算法的流程图如图 1 - 3 所示。

在流程图中，判断框左边的流程线表示判断条件为真时的流程，右边的流程线表示条件为假时的流程，有时就在其左、右流程线的上方分别标注“真”、“假”或“T、”“F或”“Y、”“N”注“真”、“假”或“T、”“F或”“Y、”“N”另外还规定，流程线是从下往上或从右向左时，必须带箭头，除此以外，都不画箭头，流程线的走向总是从上向下或从左向右。

2. 算法的结构化描述早期的非结构化语言中都有go to 语句，它允许程序从一个地方直接跳转到另一个地方去。

执行这样做的好处是程序设计十分方便灵活，减少了人工复杂度，但其缺点也是十分突出的，一大堆跳转语句使得程序的流程十分复杂紊乱，难以看懂也难以验证程序的正确性，如果有错，排起错来更是十分困难。

这种转来转去的流程图所表达的混乱与复杂，正是软件危机中程序人员处境的一个生动写照。

而结构化程序设计，就是要把这团乱麻理清。

经过研究，人们发现，任何复杂的算法，都可以由顺序结构、选择（分支）结构和循环结构这三种基本结构组成，因此，我们构造一个算法的时候，也仅以这三种基本结构作为“建筑单元”，遵守三种基本结构的规范，基本结构之间可以并列、可以相互包含，但不允许交叉，不允许从一个结构直接转到另一个结构的内部去。

正因为整个算法都是由三种基本结构组成的，就像用模块构建的一样，所以结构清晰，易于正确性验证，易于纠错，这种方法，就是结构化方法。

遵循这种方法的程序设计，就是结构化程序设计。

相应地，只要规定好三种基本结构的流程图的画法，就可以画出任何算法的流程图。

(1) 顺序结构顺序结构是简单的线性结构，各框按顺序执行。

其流程图的基本形态如图 1 - 4 所示，语句的执行顺序为：A→B→C。

(2) 选择（分支）结构这种结构是对某个给定条件进行判断，条件为真或假时分别执行不同的框的内容。

程序流程图怎么画程序流程图是一种用来描述程序流程的图形化工具，可以帮助程序员更好地理解和设计程序逻辑。

下面是一个700字的指南，介绍如何画程序流程图。

第一步：明确程序的目标和功能。

在画程序流程图之前，需要明确程序的目标和功能。

这样可以在绘图的过程中更加清晰地表达程序的逻辑。

第二步：确定程序流程的起始点和结束点。

程序的起始点通常是用户输入数据或系统的初始状态，而结束点则是程序的输出结果或系统的最终状态。

第三步：确定主要的流程步骤。

在程序流程图中，主要的流程步骤通常用矩形框表示。

每个矩形框代表一个具体的操作或函数调用。

可以按照程序的逻辑顺序，将主要的流程步骤用箭头连接起来。

第四步：添加条件判断和循环。

程序中的条件判断和循环通常用菱形框表示。

可以使用分支框来表示条件判断，使用循环框来表示循环结构。

根据程序的逻辑，将条件判断和循环框插入到适当的位置，并用箭头连接主要的流程步骤。

第五步：添加输入输出和数据存储。

程序的输入和输出通常用平行四边形表示，数据的存储通常用长方形表示。

可以根据程序的逻辑，在适当的位置添加输入输出和数据存储框，并用箭头连接到主要的流程步骤。

第六步：添加注释和说明。

为了方便理解和维护程序，可以在程序流程图中添加注释和说明。

可以使用文本框来添加注释和说明，以便标明每个步骤的功能和具体实现。

第七步：优化和调整。

完成程序流程图后，可以进行优化和调整。

可以检查是否有冗余的步骤或未连接的箭头，并进行相应的调整。

也可以根据需要添加更多的细节和细化的步骤。

最后，完成程序流程图后，可以进一步对程序进行具体实现。

程序流程图是程序设计的重要工具，可以帮助程序员更好地组织和理解程序的逻辑。

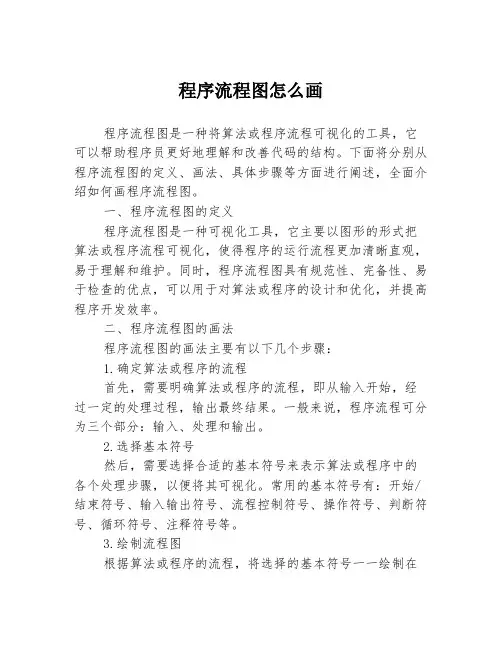

程序流程图怎么画程序流程图是一种将算法或程序流程可视化的工具，它可以帮助程序员更好地理解和改善代码的结构。
