管道支架间距表

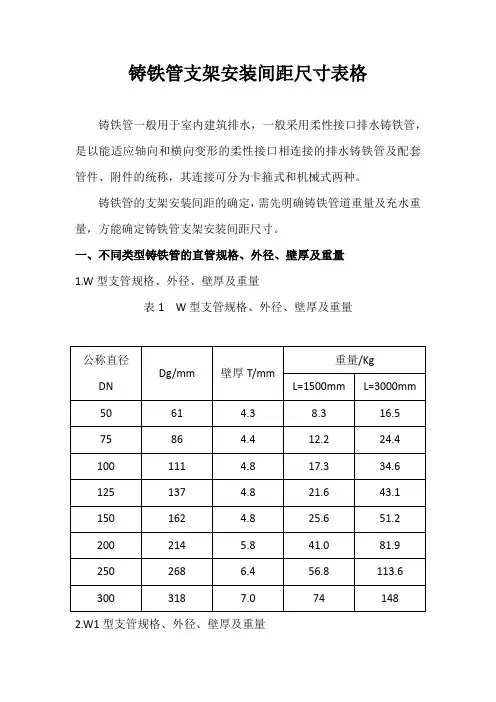

铸铁管支架安装间距尺寸表格
铸铁管一般用于室内建筑排水，一般采用柔性接口排水铸铁管，是以能适应轴向和横向变形的柔性接口相连接的排水铸铁管及配套管件、附件的统称，其连接可分为卡箍式和机械式两种。

铸铁管的支架安装间距的确定，需先明确铸铁管道重量及充水重量，方能确定铸铁管支架安装间距尺寸。

一、不同类型铸铁管的直管规格、外径、壁厚及重量
1.W型支管规格、外径、壁厚及重量
表1 W型支管规格、外径、壁厚及重量
2.W1型支管规格、外径、壁厚及重量
表2 W1型支管规格、外径、壁厚及重量
二、铸铁管道充水后的重量
根据上述表格，管道充水后的重量，见下表所示。

三、铸铁管道支架安装间距尺寸
根据管道充水后的重量级铸铁管道的刚度变形要求，结合相关经验数据，得出铸铁管道支架安装间距尺寸见下表。

注：表格数据仅供参考，实际需详细的力学计算。

四、铸铁管道与梁、柱、楼板等的最小间距
铸铁管道安装支吊架需要有一定的空间，因此需要考虑铸铁管道与其他构筑物之间的最小间距，见下表。

铸铁管道与梁、柱、楼板等的最小间距。

国标《建筑给排水及采暖工程施工质量验收规范》GB50242-2002中对管道支架有如下要求：
第3.3.7条管道支、吊、托架的安装，应符合下列规定：
1、位置正确，埋设应平整牢固；
2、固定支架与管道接触应紧密，固定影牢固；
3、滑动支架应灵活，滑托与滑槽两侧应留有3至5毫米的间隙，纵向移动量应符合设计要求；
4、无热伸长管道的吊架、吊杆应垂直安装；
5、有热伸长管道的吊架、吊杆应向热膨胀的反方向偏移；
6、固定在建筑结构上的支、吊架不得影响结构的安全
第3.3.8条钢管水平安装的支、吊架间距不应大于下表的规定：
钢管管道支架的最大间隙
公称直径/mm 15 20 25 32 40 50 70 80 100 125 150 200 250
保温管 2 2.5 2.5 2.5 3 3 4 4 4.5 6 7 7 8 支架的最大间距/m
不保温管 2.5 3 3.5 4 4.5 5 6 6 6.5 7 8 9.5 11。

钢管管道支架最大间距公称管径15 20 25 32 40 50 70 80 100 125 150 200 250 300保温管 2 2.5 2.5 2.5 3 3 4 4 4.5 6 7 7 8 8.5不保温管2.5 3 3.25 4 4.5 5 6 6 6.5 7 8 9.5 11 12薄壁不锈钢管的支吊架间距（M）不得大于下表公称直径10～15 20～25 32～40 50～65水平管 1.0 1.5 2.0 2.5力管 1.5 2.0 2.5 3.0钢塑复合管采用沟槽连接时，管道支架间距不的大于下表管径65～100 125～200 250～315最大支承间距 3.5 4.2 5.0塑料管，复合管支吊架间距一般不大于下表管径12 14 16 18 20 25 32 40 50 63 75 90 110立管0.5 0.6 0.7 0.8 0.9 1.0 1.1 1.3 1.6 1.8 2.0 2.2 2.4水平管0.4 0.4 0.5 0.5 0.6 0.7 0.8 0.9 1.0 1.1 1.2 1.35 1.55硬聚氯乙烯(PVC-U)管道的支架间距按下表外径20 25 32 40 50 63 75 90 110立管 1.0 1.1 1.2 1.4 1.6 1.8 2.1 2.4 2.6横管0.6 0.65 0.7 0.9 1.0 1.2 1.3 1.45 1.6聚氯丙烯(PP-R)管道的支架间距按下表外径20 25 32 40 50 63 75 90 110立管 1.0 1.2 1.5 1.7 1.8 2.0 2.0 2.1 2.5横管0.65 0.80 0.95 1.10 1.25 1.40 1.50 1.60 1.90氯化聚氯乙烯管(PVC-C)支吊架间距公称直径20 25 32 40 50 63 75 90 110 125 140 160 立管 1.0 1.1 1.2 1.4 1.6 1.8 2.1 2.4 2.7 3.0 3.4 3.8 横管0.8 0.8 0.85 1.0 1.2 1.4 1.5 1.6 1.7 1.8 2.0 2.0交联聚乙烯管(PEX)的支吊架间距管径20 15 32 40 50 63立管0.8 0.9 1.0 1.3 1.6 1.8横管0.6 0.7 0.8 1.0 1.2 1.4铝塑复合管支吊架间距公称外径12 14 16 18 20 25 32 40 50 63 75立管0.50 0.60 0.70 0.80 0.90 1.00 1.10 1.30 1.60 1.80 2.00横管0.40 0.40 0.50 0.50 0.60 0.70 0.80 1.00 1.20 1.40 1.60铜管管道支架间距不得大于下表公称直径15 20 25 32 40 50 65 80 100 125 150 200 立管 1.8 2.4 2.4 3.0 3.0 3.0 3.5 3.5 3.5 3.5 4.0 4.0 横管 1.2 1.8 1.8 2.4 2.4 2.4 3.0 3.0 3.0 3.0 3.5 3.5。

钢管管道支架最大间距　公称管径　15 20 25 32 405070 80100125150 200 250 300保温管 2 2.5 2.5 2.5 3 3 4 4 4.5 6 7 7 8 8.5不保温管 2.5 3 3.25 4 4.5 5 6 6 6.57 8 9.5 11 12薄壁不锈钢管的支吊架间距（M）不得大于下表　公称直径　10～15 20～25 32～40 50～65水平管 1.0 1.5 2.0 2.5立管 1.5 2.0 2.5 3.0钢塑复合管采用沟槽连接时，管道支架间距不得大于下表　管径　65～100 125～200 250～315 最大支承间距 3.5 4.2 5.0塑料管，复合管支吊架间距一般不大于下表　管径　12 14 16 18 202532 40 50 63 75 90 110立管　0.5 0.6 0.7 0.8 0.9 1.0 1.1 1.3 1.6 1.8 2.0 2.2 2.4水平管　0.4 0.4 0.5 0.5 0.6 0.70.80.9 1.0 1.1 1.2 1.35 1.55硬聚氯乙烯(PVC-U)管道的支架间距按下表　外径　20 25 32 40 50 63 75 90 110立管 1.0 1.1 1.2 1.4 1.6 1.8 2.1 2.4 2.6横管　0.6 0.65 0.7 0.9 1.0 1.2 1.3 1.45 1.6 排水塑料管道支架的最大间距 m按下表 GB50242外径　50 63 75 90 110立管 1.2 1.5 2.0 2.0 2.0横管　0.5 0.75 1.1 1.3 1.6聚氯丙烯(PP-R)管道的支架间距按下表　外径　20 25 32 40 50 63 75 90 110 立管 1.0 1.2 1.5 1.7 1.8 2.0 2.0 2.1 2.5 横管　0.65 0.80 0.95 1.10 1.25 1.40 1.50 1.60 1.90氯化聚氯乙烯管(PVC-C)支吊架间距　公称直径　20 25 32 40 50 63 75 90 110125 140 160 立管 1.0 1.1 1.2 1.4 1.6 1.8 2.1 2.4 2.7 3.0 3.4 3.8 横管　0.8 0.80.85 1.0 1.2 1.4 1.5 1.6 1.7 1.8 2.0 2.0交联聚乙烯管(PEX)的支吊架间距　管径　20 15 32 40 50 63 立管　0.8 0.9 1.0 1.3 1.6 1.8 横管　0.6 0.7 0.8 1.0 1.2 1.4铝塑复合管支吊架间距　公称外径　12 14 16 18 20 253240 50 63 75 立管　0.50 0.60 0.70 0.800.90 1.00 1.10 1.30 1.60 1.80 2.00横管　0.40 0.40 0.50 0.500.600.700.80 1.00 1.20 1.40 1.60铜管管道支架间距不得大于下表　公称直径　15 20 25 32 40 50 65 80 100 125 150 200立管 1.8 2.4 2.4 3.0 3.0 3.0 3.5 3.5 3.5 3.5 4.0 4.0横管 1.2 1.8 1.8 2.4 2.4 2.4 3.0 3.0 3.0 3.0 3.5 3.5检查口（清扫口）或检查井的最大距离　DN（）　50 75 90 110 125 160 距离（m）　10 12 12 15 20 20伸缩节最大允许伸缩量表DN(mm) 50 75 90 110 125 160 最大允许伸缩量(mm) 12 15 20 20 20 25PVC管道最大支撑间距（M M）表摘录于施工工艺悬吊横管　DN（MM）　立管　干管　支管　40 1500 80050 1500 100075 2000 150090 2000 1800110 2000 1100 2000125 2000 1250 2200160 2000 1600 2500生活污水塑料管标准坡度GB50242直径DN（MM）　标准坡度（‰）　最小坡度（‰）　50 25 1275 15 8110 12 6125 10 5160 7 4⑥HDPE管道焊接选择档位与电流　项目　管直径　挡位　电流范围　焊机　200~400 1（小）　12~16 PE—2004X 450~600 1（小）　16~25600~1000 2（大）　20~351100~2000 ——　26~40 PE—2002。

钢管水平安装的支、吊架间距不应大于表3.3.8的规定;
说明：3.3.8原规范第2.0.12条中保温管道支架间距根据调研及参考一些资料适当地放宽0.5m;
表3.3.8 钢管管道支架的最大间距公称直径mm
3.3.9 采暖、给水及热水供应系统的塑料管及复合管垂直或水平安装的支架间距应符合
表3.3.9的规定;采用金属制作的管道支架,应在管道与支架间加衬非金属垫或套管;
说明：3.3.9参考中国工程建设标准化协会标准、资料和有关省市规定编写;
3.3.10 铜管垂直水平安装的支架间距应符合表3.3.10的规定;
管径小于或等于100mm的镀锌钢管应采用螺纹连接,套丝扣时破坏的镀锌层表面外采用法兰或卡套式专用管件连接,镀锌钢管与法兰的焊接处应二次镀锌;
4.1.4 给水塑料管和复合管可以采用橡胶圈接口、粘接接口、热熔连接、专用管件的连接应使用专用管件连接,不得在塑料管上套丝;
4.1.5 给水铸铁连接可采用水泥捻口或橡胶圈接口方式进行连接;。

hdpe管道支架间距
x
HDPE管道支架间距
一、HDPE管道支架间距的确定
1、HDPE管道支架间距一般不小于管道外径的2倍，最大不超过6倍。

2、如果管道长度大于30米，则应考虑采用较大的支架间距，使管道受力更均匀，以延长管道的使用寿命。

3、对于受压较大的管道，应采用较小的支架间距，以减少管道的变形及损坏。

4、对于大直径管道，由于重量较大，当支架间距较大时，应考虑采用较大的支架以支撑管道。

二、HDPE管道支架间距的计算
1、HDPE管道支架间距的计算是按照管道外径、管道材料、管道作用的压力、管道的安装方式等因素考虑的。

2、根据HDPE管道的不同规格，可以采用不同的支架间距，一般情况下可以采用以下表格中提供的支架间距。

表1 HDPE管道支架间距(m)
外径(mm) 不受压≤2.0国标压力≤2.5国标压力≤4.0国标压力
90-200 1.5-2.0 1.8-2.5 2.5-3.5
201-400 2.0-3.0 2.5-4.0 4.0-5.5
400以上 4.0 5.0 6.0
3、当HDPE管道受压时，支架间距也应该相应增加，以增加管道支撑的强度。

4、当HDPE管道在地下安装时，应考虑地面的地质特性，采用更大的支架间距以提高支撑效果。

5、在支架间距的计算过程中，应考虑管道现场安装的实际情况，以保证HDPE管道的正常使用。

给排水施工规范(管道管架
的最大间距)
本页仅作为文档页封面，使用时可以删除
This document is for reference only-rar21year.March
钢管水平安装的支、吊架间距不应大于表3.3.8的规定。

说明：3.3.8原《规范》第2.0.12条中保温管道支架间距根据调研及参考一些资料适当地放宽0.5m。

表3.3.8 钢管管道支架的最大间距公称直径（mm）
3.3.9 采暖、给水及热水供应系统的塑料管及复合管垂直或水平安装的支架间距应符合
表3.3.9的规定。

采用金属制作的管道支架，应在管道与支架间加衬非金属垫或套管。

说明：3.3.9参考中国工程建设标准化协会标准、资料和有关省市规定编写。

3.3.10 铜管垂直水平安装的支架间距应符合表3.3.10的规定。

管径小于或等于100mm的镀锌钢管应采用螺纹连接，套丝扣时破坏的镀锌层表面外采用法兰或卡套式专用管件连接，镀锌钢管与法兰的焊接处应二次镀锌。

4.1.4 给水塑料管和复合管可以采用橡胶圈接口、粘接接口、热熔连接、专用管件的连
接应使用专用管件连接，不得在塑料管上套丝。

4.1.5 给水铸铁连接可采用水泥捻口或橡胶圈接口方式进行连接。

PVC管道支吊架间距标准是指在安装PVC管道时，支吊架的间距应满足一定的规范要求。

这些规范主要涉及到管道的直径、材质、安装方式以及使用环境等因素。

以下是关于PVC管道支吊架间距标准的详细介绍：1. PVC管道的直径：PVC管道的直径决定了支吊架的间距大小。

一般来说，直径较小的管道可以采用较小的支吊架间距，而直径较大的管道则需要更大的间距。

具体的标准可以参考下表：直径范围（mm）支吊架间距（m）16-32 1.0-1.240-63 1.2-1.575-110 1.5-1.8125-160 1.8-2.02. PVC管道的材质：PVC管道可以分为软质PVC和硬质PVC两种材质。

由于硬质PVC管道的强度较高，支吊架的间距可以相对较大一些。

而软质PVC管道的强度较低，需要使用较小的间距来保证其稳定。

一般来说，硬质PVC管道的支吊架间距可以比软质PVC管道大约1.2倍。

3. PVC管道的安装方式：PVC管道的安装方式包括悬吊安装和直接固定安装两种。

悬吊安装是指将管道通过吊杆悬挂在支吊架上，而直接固定安装则是将管道直接固定在支吊架上。

对于悬吊安装的PVC管道，需要使用较小的支吊架间距来确保其稳定性。

4. 使用环境：PVC管道的使用环境也会对支吊架间距标准产生影响。

例如，在震动较大的环境中，需要使用较小的间距来增加管道的稳定性。

另外，如果PVC管道需要承受较大的荷载，也需要采用较小的间距来确保其安全可靠。

综上所述，PVC管道支吊架间距标准是一个综合考虑多个因素的问题。

在实际应用中，可以根据具体情况进行调整，并参考相关的国家标准或行业规范来确定最佳的支吊架间距。

同时，在安装PVC 管道时，还应注意选用符合规范要求的支吊架材料，并确保安装质量符合相关标准，以确保管道的正常使用和安全运行。
