论地震资料的构造解释工作

地震勘探资料的处理与解释一、引言地震勘探是利用地震波在各种介质中传播的特性，探测地下构造、岩性、矿床和地下水等物质的一种探测技术。

地震勘探是地质勘查、工程勘察和地震预测等领域中最重要的方法之一。

地震勘探资料处理与解释是地震勘探技术中非常重要的环节。

本文将从处理流程、数据处理方法及解释方法等方面进行阐述。

二、地震勘探资料处理流程地震勘探资料处理流程包括数据备份、数据预处理、数据校正、数据解释三个过程。

1.数据备份数据备份是将野外采集的原始地震信号数据进行复制备份存档，以便后续数据处理和解释使用。

2.数据预处理数据预处理过程主要包括数据导入、数据剪辑、数据切割、数据去反演等步骤。

其中：数据导入是将野外采集的原始地震信号数据导入到数据处理软件中，进行后续的数据处理和解释。

数据剪辑是将不相关的数据删除，只留下与勘探目的有关的数据，以提高数据处理的精度和效率。

数据切割是按照一定的时间间隔将采集的地震信号数据分为多个时间窗口，以便后续的数据处理和解释。

数据去反演是去除地面反射波和地下因受到地面影响而引起的表面波、散射波等干扰信号，强调地下直达波的信号，提高勘探的分辨率。

3.数据校正数据校正是将预处理后的数据进行一系列的校正处理，以便对数据进行精细的解释。

其中：时差校正是将不同检波点接收到的地震信号数据进行时差校正，以将所有检波点接收到的地震信号数据时限一致。

幅值校正是将地震信号数据进行幅值校正，以消除由于不同检波器灵敏度的差异引起的幅度变化，提高数据处理的精度。

补偿校正是针对地下介质的补偿，以消除由于介质特性所引起的干扰信号，提高数据解释的精度。

四、数据处理方法1.频率域反演法频率域反演法是一种频率域处理技术，可以有效地显示地下介质的频率特征。

通过对勘探目标的频率响应进行分析，可以得到地下介质的速度、厚度、密度，以及存在于介质中的岩性、构造等信息。

2.三维成像法三维成像法是一种立体成像技术。

它通过对不同方向、不同深度的地震数据进行综合分析，构建三维勘探图像，以方便勘探人员对地下构造、岩性和矿藏等信息进行快速准确的判断和解释。

196地震勘探作业属于能源开发过程中了解地质构造的重要基础，地震勘探作业开展将会得到充足的地震资料，地震资料全三维精细构造解释技术的研究对于理解地球内部复杂结构至关重要，地球的内部不仅包含不同类型的岩石和矿物，还存在着各种地质构造，如断裂带、隆升带等[1]。

通过精细的三维解释，能够深入了解这些地质构造的几何形态、空间分布以及相互关系。

地球深部结构的详细解释可以帮助工作人员准确预测地下资源的分布，包括石油、天然气等，这对于有效开发和管理地球资源具有战略性意义，有助于提高勘探的成功率和资源的利用效率[2]。

研究主要是对相干数据体解释断层、全三维自动追踪解释层位以及变速做图等技术进行研究，为推动我国地质勘探领域的进一步发展奠定基础。

1 相干数据体解释断层1.1 相干数据体的技术原理在进行油气资源勘探作业时，相干数据体解释断层是一项关键的技术任务，断层是地球内部结构中的重要构造，它对油气运移和聚集具有重要影响。

相干数据体解释断层主要是通过地震勘探仪器获取地下反射波数据，这些数据记录了地下结构的变化，对采集到的地震数据进行预处理，包括去噪、校正、剖面叠加等步骤，以确保数据的质量[3]。

将地震数据从时间域转换到深度域，以获取地下结构的深度信息，通过速度分析，建立地下的速度模型，这对于后续的图像重建和解释非常关键。

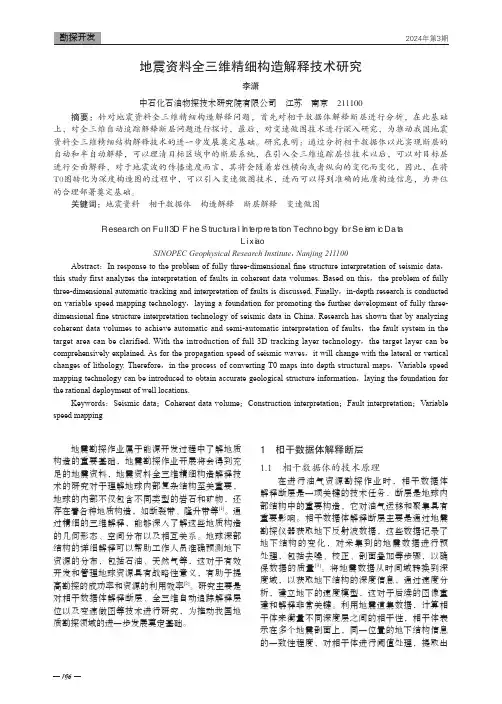

利用地震道集数据，计算相干体来衡量不同深度层之间的相干性，相干体表示在多个地震剖面上，同一位置的地下结构信息的一致性程度，对相干体进行阈值处理，提取出地震资料全三维精细构造解释技术研究李潇中石化石油物探技术研究院有限公司 江苏 南京 211100摘要：针对地震资料全三维精细构造解释问题，首先对相干数据体解释断层进行分析，在此基础上，对全三维自动追踪解释断层问题进行探讨，最后，对变速做图技术进行深入研究，为推动我国地震资料全三维精细结构解释技术的进一步发展奠定基础。

研究表明：通过分析相干数据体以此实现断层的自动和半自动解释，可以理清目标区域中的断层系统，在引入全三维追踪层位技术以后，可以对目标层进行全面解释，对于地震波的传播速度而言，其将会随着岩性横向或者纵向的变化而变化，因此，在将T0图转化为深度构造图的过程中，可以引入变速做图技术，进而可以得到准确的地质构造信息，为井位的合理部署奠定基础。

名词解释：1.褶积模型：地震记录的褶积模型是当今地震勘探中三大环节的主要理论基础之一，其应用十分广泛，主要表现在三大方面：正演、反演和子波处理。

层状介质的一次反射波通常用线性褶积模型表示 ,即：式中:w(t)为系统子波;r(t)为反射系数函数,符号“*”表示褶积运算。

2.分辨率：分辨能力是指区分两个靠近物体的能力。

度量分辨能力强弱的两种表示：一是距离表示，分辨的垂向距离或横向范围越小，则分辨能力越强；二是时间表示，在地震时间剖面上，相邻地层时间间隔 dt 越小，则分辨能力越强。

时间间隔 dt 的倒数为分辨率。

垂向分辨率是指沿地层垂直方向所能分辨的最薄地层厚度。

横向分辨率是指横向上所能分辨的最小地质体宽度。

3.薄层解释原理：Dt<T/4 或 Dh 在 l/8 与 l/4 之间，合成波形的振幅与 Dt 近似成正比，可用合成波形的振幅信息来估算薄层厚度，这一工作称之为薄层解释原理。

4.时间振幅解释图版：我们把层间旅行时差Δ t 与实际地层的时间厚度Δ T 的关系曲线以及薄层顶底反射的合成波形的相对振幅Δ A 与实际地层的时间厚度Δ T 的关系曲线统称为时间－振幅解释图版。

5.协调厚度：在相对振幅ΔA 与实际地层时间厚度ΔT 的关系曲线上，ΔA 最大值所对应的地层厚度称为调谐厚度。

协调脉冲。

6.波长延拓：用数学的方法把波场从一个高度换算到另一个高度，习惯上称之为波场延拓。

7.同相轴：各接收点属于同一相位振动的连线。

8.波的对比：根据反射波的一些特征来识别和追踪同一反射界面反射波的工作，方法：相位对比、波组或波系对比、沿测网的闭合圈对比、研究异常波、剖面间的对比。

9.剖面闭合：相交测线的交点处同一反射波的 t0 时间应相等，是检验波的对比追踪是否正确的重要方法。

10.广义标定：是指利用测井、钻井资料所揭示的地质含义 (岩性、层厚、含流体性质等) 和地震属性参数(如振幅、波形、频谱、速度等)之间的对比关系，判别或预测远离或缺少井控制区域内地震反射信息 (如同相轴、地震相、各种属性参数等)的地质含义。

地震资料构造解释具体的工作流程
1、首先要对地质任务进行理解，确定解释方案
2、收集研究区块的基础资料进行分析。

其中基础资料包括：研究区块的老的解释成果、
所有井的分层数据，岩芯类型、试油成果以及测井数据等
3、然后进行层位标定、分析、做VSP.
4、进行过井剖面的对比。

如果研究区块内从来没有勘探过的话，就只有使用穿衣戴帽或
戴帽穿衣法了。

5、在研究区块内拉大剖面（每20或其它数据都行）进行层位追踪对比、分析。

6、进行加密层位追踪对比。

7、进行断层组合。

8、时深转换。

（建立构造、速度模型）
9、进行研究区块的平面圈定、勾绘等值线图（T0图）。

10、进行综合的地质构造分析和含油气性评价。

以上纯为个人观点，如有遗漏和不对的地方，请各位多多指出。

谢谢。

地震资料解释实验报告
一、前言
（一）实验目的与任务
《地震勘探原理》课程设计是地球物理，应用物理，资源勘查工程专业教学中一个重要的实践性训练环节。

通过本次实验主要训练学生对地震资料进行常规构造解释的实际能力，具体要求为：
1.初步学习、认识与熟悉Discovery软件；
2.初步学会在工作站进行地震工区的建立；
3.初步学会在工作站进行地震资料的加载；
4.初步学会在工作站进行合成地震记录的制作；
5.初步学会在工作站进行地震剖面的解释对比工作；
6. 初步学会绘制等t0构造图；
7. 初步学会进行地震成果的地质分析；
8. 初步学会编写地震资料解释文字报告。

（二）实验内容
为了加强对地震勘探基本原理的理解和认识，本实验中，利用Discovery软件，首先建立工区进行地震数据、测井数据的加载和显示，然后进行层位标定、同相轴追踪和断层识别，并绘制出等t0构造图。

（三）实验的主要流程：
1.建立工区→
2.加载测井数据→3导入分层数据→4.加载地震数据→5.建立地震解释工区→6. 导入和井坐标→7.制作单井的人
工合成地震记录→8.标定目的层位→9.追踪、解释目的层位→10.生成工区解释后的图→11.绘制工区目的层等t0构造图
（四）实验成果
1测井曲线图
2.工区平面图
2.sea908井人工合成地震记录
3.追踪、解释目的层位(即sy_t层)
4等时间图
5深度构造图。

三维地震资料的构造解释的基本思路和流程下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。

文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!三维地震资料的构造解释的基本思路和流程1. 引言在地质勘探和资源开发中，三维地震资料的构造解释是一项关键工作。

叠后偏移地震资料构造解释的原理随着地球科学领域的不断发展，地震勘探技术作为一种重要的地球物理勘探手段，在油气勘探、地质灾害预测等方面发挥着重要作用。

叠后偏移地震资料构造解释作为地震勘探中的重要环节之一，其原理对于准确解释地下构造具有至关重要的意义。

本文将从叠后偏移的概念、地震资料构造及解释的基本原理入手，深入探讨叠后偏移地震资料构造解释的原理。

一、概念叠后偏移是地震勘探中的一种重要处理手段，它通过将地震记录进行时间和空间的叠加，来提高地震资料的分辨率和解释质量。

在地震资料处理中，叠后偏移是一个重要的步骤，它能够帮助勘探人员更加清晰地观察地下构造，从而为油气勘探和地质灾害预测提供有力的支持。

二、地震资料构造原理1. 时间叠加时间叠加是叠后偏移的关键步骤之一，它通过将不同时间的地震信号叠加在一起，来增强信号的强度和分辨率。

在地震资料构造中，时间叠加可以帮助我们更加清晰地观测地下构造的细节，从而提高地震资料的解释质量。

2. 空间叠加空间叠加是叠后偏移的另一个重要步骤，它通过将不同空间位置的地震记录叠加在一起，来增强地震信号的强度和分辨率。

在地震资料构造中，空间叠加可以帮助我们更加清晰地观测地下构造的分布情况，从而提高地震资料的解释质量。

3. 叠后偏移叠后偏移是地震资料构造的最终步骤，它通过将经过时间和空间叠加处理的地震记录进行偏移校正，来获得更加准确的地震资料。

在地震勘探中，叠后偏移可以帮助我们更加清晰地观测地下构造的几何形态，从而提高地震资料的解释质量。

三、地震资料解释的基本原理1. 反射波分析反射波分析是地震资料解释的基本原理之一，它通过分析地震波在不同介质中的反射特征，来推断地下构造的性质和分布情况。

在地震资料解释中，反射波分析可以帮助我们更加清晰地观测地下构造的界面和变化情况，从而提高解释的准确性和可靠性。

2. 折射波分析折射波分析是地震资料解释的另一个基本原理，它通过分析地震波在不同介质中的折射特征，来推断地下构造的速度和密度情况。
