0004-建筑专业施工图校审细则

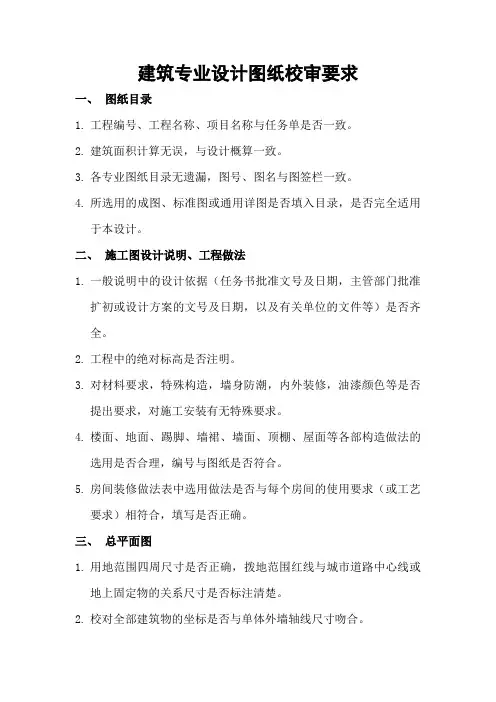

建筑专业设计图纸校审要求一、图纸目录1.工程编号、工程名称、项目名称与任务单是否一致。

2.建筑面积计算无误，与设计概算一致。

3.各专业图纸目录无遗漏，图号、图名与图签栏一致。

4.所选用的成图、标准图或通用详图是否填入目录，是否完全适用于本设计。

二、施工图设计说明、工程做法1.一般说明中的设计依据（任务书批准文号及日期，主管部门批准扩初或设计方案的文号及日期，以及有关单位的文件等）是否齐全。

2.工程中的绝对标高是否注明。

3.对材料要求，特殊构造，墙身防潮，内外装修，油漆颜色等是否提出要求，对施工安装有无特殊要求。

4.楼面、地面、踢脚、墙裙、墙面、顶棚、屋面等各部构造做法的选用是否合理，编号与图纸是否符合。

5.房间装修做法表中选用做法是否与每个房间的使用要求（或工艺要求）相符合，填写是否正确。

三、总平面图1.用地范围四周尺寸是否正确，拨地范围红线与城市道路中心线或地上固定物的关系尺寸是否标注清楚。

2.校对全部建筑物的坐标是否与单体外墙轴线尺寸吻合。

3.校对原有建筑物，道路与新设计建筑物，道路的相对关系。

4.建筑物间距是否符合防火规范、日照标准、消防形式及各种工程管道占地的宽度要求。

5.室内地面±0.0000的绝对标高，房屋四角和入口处的室外标高标注是否明确。

6.建筑物项目表中，建筑物编号、基地面积、建筑面积等与单体设计是否相符。

7.技术经济指标的计算是否正确，是否符合设计要求。

8.比例尺、指北针是否标准（必要时标注风玫瑰）。

9.地形复杂的应作竖向设计、土方平衡表，校对建筑物四角标高、道路坡度，各种标高是否符合竖向布置要求。

校对各方格网中的填（挖）数值及其总和。

10.工程规模大、各种管道复杂的工程应有管网综合图、管网综合图着重校对管道交叉一览表中注明的交叉点编号，管道号是否符合图中的情况，两种管道交叉处标高是否符合有关工程剖面图，有无相碰的现象，是如何处理的。

四、平面图（比例尺1:100或以上）1.定位轴线和编号顺序是否符合规定，主轴线的编号和关系是否明确。

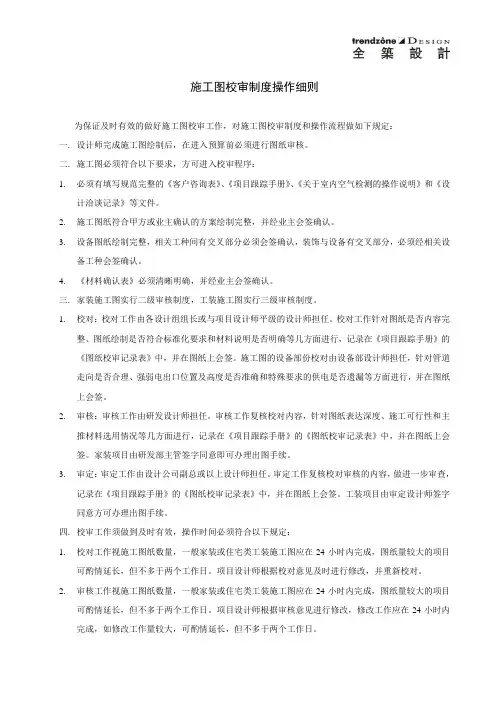

施工图校审制度操作细则为保证及时有效的做好施工图校审工作，对施工图校审制度和操作流程做如下规定：一.设计师完成施工图绘制后，在进入预算前必须进行图纸审核。

二.施工图必须符合以下要求，方可进入校审程序：1.必须有填写规范完整的《客户咨询表》、《项目跟踪手册》、《关于室内空气检测的操作说明》和《设计洽谈记录》等文件。

2.施工图纸符合甲方或业主确认的方案绘制完整，并经业主会签确认。

3.设备图纸绘制完整，相关工种间有交叉部分必须会签确认，装饰与设备有交叉部分，必须经相关设备工种会签确认。

4.《材料确认表》必须清晰明确，并经业主会签确认。

三.家装施工图实行二级审核制度，工装施工图实行三级审核制度。

1.校对：校对工作由各设计组组长或与项目设计师平级的设计师担任。

校对工作针对图纸是否内容完整、图纸绘制是否符合标准化要求和材料说明是否明确等几方面进行，记录在《项目跟踪手册》的《图纸校审记录表》中，并在图纸上会签。

施工图的设备部份校对由设备部设计师担任，针对管道走向是否合理、强弱电出口位置及高度是否准确和特殊要求的供电是否遗漏等方面进行，并在图纸上会签。

2.审核：审核工作由研发设计师担任。

审核工作复核校对内容，针对图纸表达深度、施工可行性和主推材料选用情况等几方面进行，记录在《项目跟踪手册》的《图纸校审记录表》中，并在图纸上会签。

家装项目由研发部主管签字同意即可办理出图手续。

3.审定：审定工作由设计公司副总或以上设计师担任。

审定工作复核校对审核的内容，做进一步审查，记录在《项目跟踪手册》的《图纸校审记录表》中，并在图纸上会签。

工装项目由审定设计师签字同意方可办理出图手续。

四.校审工作须做到及时有效，操作时间必须符合以下规定：1.校对工作视施工图纸数量，一般家装或住宅类工装施工图应在24小时内完成，图纸量较大的项目可酌情延长，但不多于两个工作日。

项目设计师根据校对意见及时进行修改，并重新校对。

2.审核工作视施工图纸数量，一般家装或住宅类工装施工图应在24小时内完成，图纸量较大的项目可酌情延长，但不多于两个工作日。

施工图审查规定施工图审查是指建筑设计文件、设计变更文件、技术措施文件等在施工前向相关部门申请审查，以确保其合规合法、安全可行的过程。

施工图审查规定主要包括以下几个方面。

首先，施工图必须符合相关的法律法规和技术标准。

施工图必须符合国家、地方的相关建筑法律法规，以及国家建筑工程基本设计规范、建筑结构设计规范等技术标准。

设计单位在编制施工图时必须严格按照相关标准进行，遵守国家有关建筑设计规范要求。

其次，施工图必须满足安全可行的要求。

施工图在审查时要重点关注建筑结构的安全性、施工工艺的合理性、材料设备的可行性等方面。

要符合建筑结构的正常使用功能，能够满足建筑物的稳定性、抗震性等要求，并能够合理利用资源，节约材料，提高施工效率。

再次，施工图必须经过严格的专业审查。

施工图的审查工作由专业的审查机构进行，包括建设单位的技术部门、设计单位的专业人员和相关专业的监理单位等。

审查人员要对施工图中各个细节和技术措施进行逐一审查，发现问题及时指出并提出改进建议。

然后，施工图必须经过审查机构的审核。

在施工图审查过程中，审查机构要对施工图进行全面细致的审核，确保施工图的设计方案、施工工艺、材料设备等各个方面都符合相关规定。

审查机构要依据相关法律法规和技术标准进行审核，对不符合要求或存在安全隐患的地方进行整改和调整。

最后，施工图审查结果要做好记录和备案。

审查机构要将审查结果进行记录，并向建设单位和设计单位进行反馈。

同时，审查机构要将审查结果进行备案，作为后续工程施工和验收的重要依据。

审查结果可以是通过、不通过或者需要改进，审查机构应当对审查结果进行详细说明和解释。

综上所述，施工图审查规定主要包括符合法律法规和技术标准、安全可行要求、专业审查、机构审核和结果记录备案等方面的要求。

施工图审查是确保工程施工安全可靠、合规合法的重要环节，对于提高工程质量和保障人民生命财产安全具有重要意义。

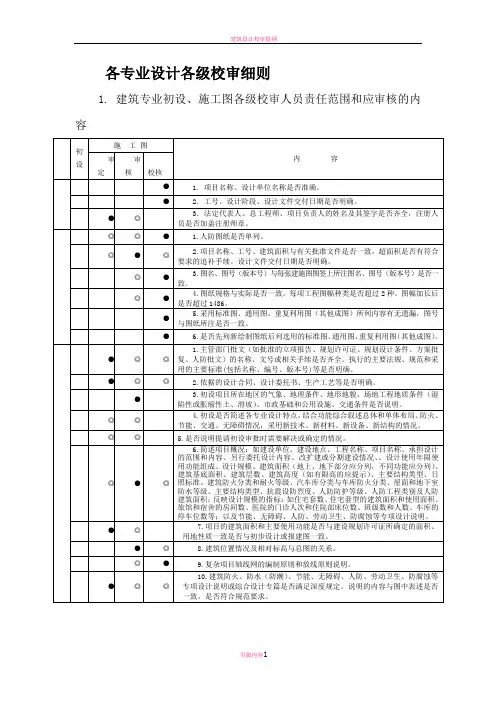

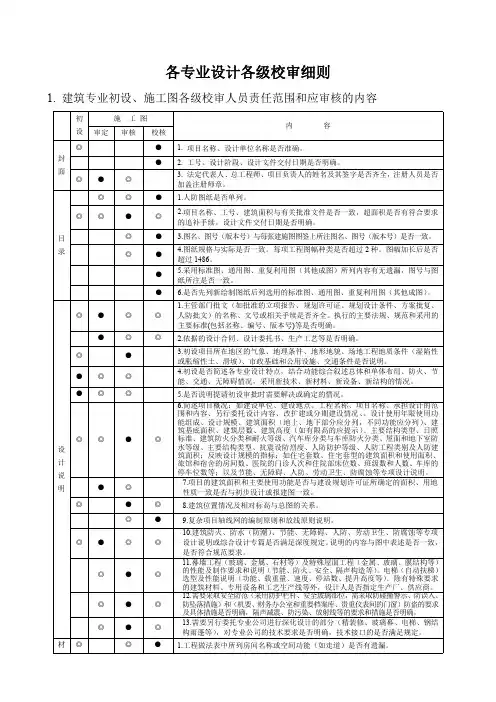

各专业设计各级校审细则1. 建筑专业初设、施工图各级校审人员责任范围和应审核的内容2. 结构专业初设、施工图各级校审人员责任范围和应审核的内容3. 设备专业初设、施工图各级校审人员责任范围和应审核的内容3.3 消防给水、防排烟通风系统：3.5 锅炉房系统：4. 电气专业初设、施工图各级校审人员责任范围和应审核的项目4.4 防雷与接地4.5 火灾自动报警系统4.6 楼宇控制与保安系统：说明：1. ●为主要责任范围，◎为次要责任范围。

2. 本细则未列入的问题，其所属责任范围由总工办确定。

各专业互校实施细则1. 建筑专业1.1 建筑与结构1.1.1 总平面建筑、场地、道路标高及室外管线控制界线与结构基础地下构筑物的关系；地下室屋面布置道路、消防车道、覆土厚度与结构荷载。

1.1.2 平面（1）平面轴网布置及编号，柱及承重墙体的尺寸关系与结构专业必须保持一致；（2）房间使用性质必须交代清楚，和结构专业荷载的确定必须对应；（3）上人屋面与非上人屋面应交代清楚，与结构专业屋面荷载取值必须对应；（4）建筑洞口尺寸和结构尺寸的协调问题；（5）窗井、空调板、平台、雨篷、挑檐等凸出及挑出部分的尺寸，楼梯间尺寸。

1.1.3 剖面（1）楼板的建筑标高和结构标高必须一致；（2）门窗洞口、梁底标高建筑和结构专业必须一致；（3）门头、雨罩、阳台等两专业标高必须一致；（4）楼梯梁底距地面或踏步的距离要符合规范净高限值要求。

1.1.4 构造（1）建筑自承重墙和结构承重构件的连接；（2）外墙大样和结构承重体系一致；（3）钢雨篷、钢装饰架与结构主体构件连接是否已交代；（4）变形缝和结构专业的一致性；（5）地下室防水构造、防水砼设计抗渗等级和结构专业的关系。

1.2 建筑与给水排水1.2.1 总平面建筑物、场地、道路、绿化等与室外给水排水管线布置的关系；1.2.2 室内管沟、屋顶排水、上下水管道、消防管道等的路由、标高、控制吊顶标高及垂直方向管道井部位和尺寸及大型设备安装运输孔洞预留的落实；1.2.3 竖井、设施布置是否一致；1.2.4 给水排水专业防火设计和建筑专业应相协调，核对有关泵房、控制室、室内消火栓的位置，设备室的防火门等级是否满足规范要求。

施工图审查标准施工图审查是建筑工程中非常重要的一环，它直接关系到工程的质量和安全。

因此，对施工图的审查标准必须要有清晰的认识和理解，以确保工程的顺利进行和质量的保障。

下面，我们将从施工图审查的内容、要求和流程等方面进行详细的介绍。

首先，施工图审查的内容主要包括建筑结构、给排水、电气、暖通空调等方面。

在审查建筑结构时，需要关注结构的稳定性、承载能力和防抗震等方面；在审查给排水方面，要注意管道布局、施工材料和排水设施等；在审查电气方面，要重点关注线路布置、用电安全和配电箱等；在审查暖通空调方面，要关注通风系统、空调设备和管道布局等。

总的来说，施工图审查的内容非常广泛，需要综合考虑各个方面的因素。

其次，施工图审查的要求非常严格，需要符合国家相关的法律法规和标准规范。

在审查建筑结构时，需要符合《建筑抗震设计规范》等相关标准；在审查给排水方面，需要符合《建筑给水排水设计规范》等相关标准；在审查电气方面，需要符合《建筑电气设计规范》等相关标准；在审查暖通空调方面，需要符合《建筑暖通空调设计规范》等相关标准。

同时，施工图的绘制要清晰、准确，标注要规范、完整，符合相关的技术要求。

最后，施工图审查的流程一般包括初审、复审和终审。

初审是指初次审查施工图，主要是对施工图的完整性和合规性进行初步审查；复审是指在初审通过之后，对施工图的细节进行再次审查，确保施工图的质量和安全性；终审是指在施工前的最后一次审查，对施工图的各项内容进行最终确认，确保施工图的合格性。

整个审查流程需要各个环节的严格把控，确保施工图的质量和安全性。

综上所述，施工图审查标准是建筑工程中非常重要的一环，需要我们对其内容、要求和流程有清晰的认识和理解。

只有严格按照相关的法律法规和标准规范进行审查，才能确保工程的质量和安全。

希望各位建筑工程从业者能够重视施工图审查，做好每一个细节，确保工程的顺利进行和质量的保障。

建筑业施工图纸审核规范一、审核的基本原则1、合法性审核施工图纸是否符合国家和地方的法律法规、规范标准以及相关政策要求。

确保图纸的设计和施工方案在法律允许的范围内，不存在违法违规的情况。

2、完整性检查施工图纸是否包含了项目所需的全部内容，如建筑、结构、给排水、电气、暖通等各个专业的图纸，以及图纸的目录、说明、图例等。

3、准确性核实图纸中的尺寸标注、标高、坐标等数据是否准确无误，建筑构件的布置、连接方式是否合理，材料的选用是否恰当等。

4、协调性审查不同专业之间的图纸是否相互协调，不存在冲突和矛盾的地方。

例如，建筑图与结构图在墙体位置、洞口尺寸等方面是否一致；给排水图与电气图在管道和线路的走向、交叉等方面是否配合得当。

5、可操作性评估施工图纸中的设计方案在实际施工中是否具有可操作性，施工工艺和方法是否合理，是否考虑了施工的难度和安全因素。

二、审核的主要内容1、建筑专业（1）建筑的功能布局是否满足使用要求，房间的面积、高度、朝向等是否合理。

（2）建筑的外立面设计是否美观、协调，符合规划和城市景观的要求。

（3）墙体、门窗、楼梯、电梯等建筑构件的设置是否符合规范，尺寸是否合适。

（4）防火分区、疏散通道、安全出口等消防设计是否符合消防规范的要求。

2、结构专业（1）结构体系的选择是否合理，能否满足建筑的承载要求和抗震要求。

（2）基础的设计是否安全可靠，是否考虑了地质条件和周边环境的影响。

（3）梁、柱、板等结构构件的尺寸、配筋是否准确，连接方式是否可靠。

（4）结构的变形缝、后浇带等设置是否合理。

3、给排水专业（1）给排水系统的设计是否满足水量、水压的要求，管道的管径、坡度是否合适。

（2）卫生器具、消火栓、喷头等设备的布置是否合理，是否符合规范要求。

（3）给排水管道与建筑结构、电气等专业的交叉是否协调。

（4）污水处理、雨水排放等设计是否符合环保要求。

4、电气专业（1）电气系统的负荷计算是否准确，供电方案是否可靠。

（2）照明、插座、配电箱等电气设备的布置是否合理，线路的走向是否安全。

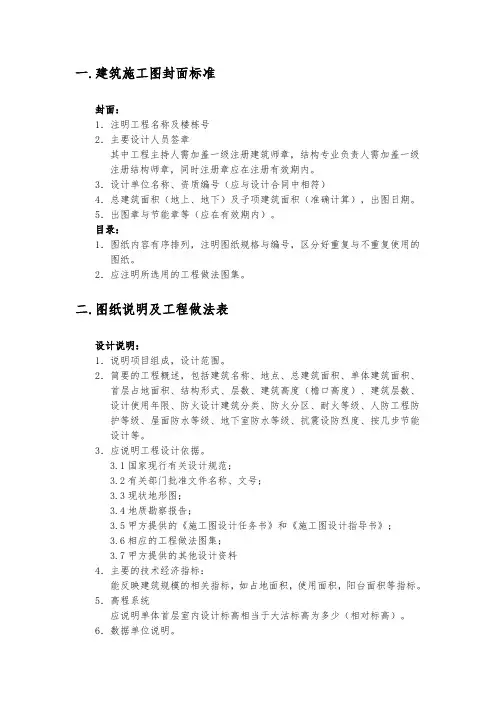

一.建筑施工图封面标准封面：1．注明工程名称及楼栋号2．主要设计人员签章其中工程主持人需加盖一级注册建筑师章，结构专业负责人需加盖一级注册结构师章，同时注册章应在注册有效期内。

3．设计单位名称、资质编号（应与设计合同中相符）4．总建筑面积（地上、地下）及子项建筑面积（准确计算），出图日期。

5．出图章与节能章等（应在有效期内）。

目录：1．图纸内容有序排列，注明图纸规格与编号，区分好重复与不重复使用的图纸。

2．应注明所选用的工程做法图集。

二.图纸说明及工程做法表设计说明：1．说明项目组成，设计范围。

2．简要的工程概述，包括建筑名称、地点、总建筑面积、单体建筑面积、首层占地面积、结构形式、层数、建筑高度（檐口高度）、建筑层数、设计使用年限、防火设计建筑分类、防火分区、耐火等级、人防工程防护等级、屋面防水等级、地下室防水等级、抗震设防烈度、按几步节能设计等。

3．应说明工程设计依据。

3.1国家现行有关设计规范；3.2有关部门批准文件名称、文号；3.3现状地形图；3.4地质勘察报告；3.5甲方提供的《施工图设计任务书》和《施工图设计指导书》；3.6相应的工程做法图集；3.7甲方提供的其他设计资料4．主要的技术经济指标：能反映建筑规模的相关指标，如占地面积，使用面积，阳台面积等指标。

5．高程系统应说明单体首层室内设计标高相当于大沽标高为多少（相对标高）。

6．数据单位说明。

7．砌体及钢筋混凝土工程说明：7.1.简要说明砌体性能指标，若外墙采用外保温，还需具体指出保温材料的名称、导热系数值，并说明施工注意事项。

7.2.说明墙身防潮层做法；首层厨房、卫生间墙体及错层处的防潮做法；勒脚、散水、台阶、坡道等做法应有相关说明。

7.3.墙体、钢筋混凝土工程的留孔留洞应注明孔洞尺寸定位以建筑图为准；对封堵方式予以说明，同时注明须做闭水试验。

7.4.凡在结构构件中（如梁、板、挑檐等）用于安装建筑配件的预埋件均在结构专业图纸中表示。

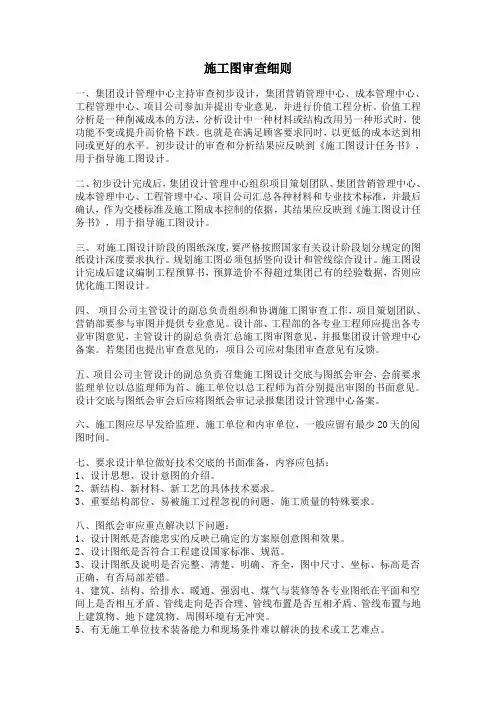

施工图审查细则一、集团设计管理中心主持审查初步设计，集团营销管理中心、成本管理中心、工程管理中心、项目公司参加并提出专业意见，并进行价值工程分析。

价值工程分析是一种削减成本的方法，分析设计中一种材料或结构改用另一种形式时，使功能不变或提升而价格下跌。

也就是在满足顾客要求同时，以更低的成本达到相同或更好的水平。

初步设计的审查和分析结果应反映到《施工图设计任务书》，用于指导施工图设计。

二、初步设计完成后，集团设计管理中心组织项目策划团队、集团营销管理中心、成本管理中心、工程管理中心、项目公司汇总各种材料和专业技术标准，并最后确认，作为交楼标准及施工图成本控制的依据，其结果应反映到《施工图设计任务书》，用于指导施工图设计。

三、对施工图设计阶段的图纸深度,要严格按照国家有关设计阶段划分规定的图纸设计深度要求执行。

规划施工图必须包括竖向设计和管线综合设计。

施工图设计完成后建议编制工程预算书，预算造价不得超过集团已有的经验数据，否则应优化施工图设计。

四、项目公司主管设计的副总负责组织和协调施工图审查工作，项目策划团队、营销部要参与审图并提供专业意见。

设计部、工程部的各专业工程师应提出各专业审图意见，主管设计的副总负责汇总施工图审图意见，并报集团设计管理中心备案。

若集团也提出审查意见的，项目公司应对集团审查意见有反馈。

五、项目公司主管设计的副总负责召集施工图设计交底与图纸会审会，会前要求监理单位以总监理师为首、施工单位以总工程师为首分别提出审图的书面意见。

设计交底与图纸会审会后应将图纸会审记录报集团设计管理中心备案。

六、施工图应尽早发给监理、施工单位和内审单位，一般应留有最少20天的阅图时间。

七、要求设计单位做好技术交底的书面准备，内容应包括：1、设计思想、设计意图的介绍。

2、新结构、新材料、新工艺的具体技术要求。

3、重要结构部位、易被施工过程忽视的问题、施工质量的特殊要求。

八、图纸会审应重点解决以下问题：1、设计图纸是否能忠实的反映已确定的方案原创意图和效果。

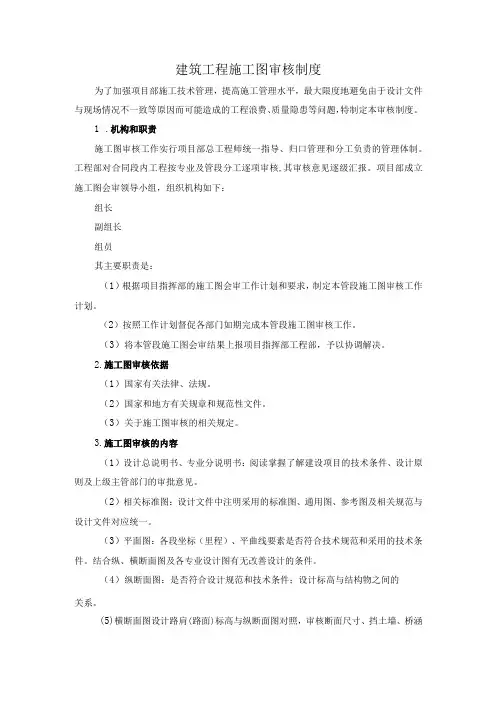

建筑工程施工图审核制度为了加强项目部施工技术管理，提高施工管理水平，最大限度地避免由于设计文件与现场情况不一致等原因而可能造成的工程浪费、质量隐患等问题，特制定本审核制度。

1.机构和职责施工图审核工作实行项目部总工程师统一指导、归口管理和分工负责的管理体制。

工程部对合同段内工程按专业及管段分工逐项审核,其审核意见逐级汇报。

项目部成立施工图会审领导小组，组织机构如下：组长副组长组员其主要职责是：（1）根据项目指挥部的施工图会审工作计划和要求，制定本管段施工图审核工作计划。

（2）按照工作计划督促各部门如期完成本管段施工图审核工作。

（3）将本管段施工图会审结果上报项目指挥部工程部，予以协调解决。

2.施工图审核依据（1）国家有关法律、法规。

（2）国家和地方有关规章和规范性文件。

（3）关于施工图审核的相关规定。

3.施工图审核的内容（1）设计总说明书、专业分说明书：阅读掌握了解建设项目的技术条件、设计原则及上级主管部门的审批意见。

（2）相关标准图：设计文件中注明采用的标准图、通用图、参考图及相关规范与设计文件对应统一。

（3）平面图：各段坐标（里程）、平曲线要素是否符合技术规范和采用的技术条件。

结合纵、横断面图及各专业设计图有无改善设计的条件。

（4）纵断面图：是否符合设计规范和技术条件；设计标高与结构物之间的关系。

(5)横断面图设计路肩(路面)标高与纵断面图对照，审核断面尺寸、挡土墙、桥涵等构造物之间的关系。

(6)征地内的拆迁工程范围及数量与现场实际情况是否相符。

(7)排水系统图：与横断面图对照，排水沟设置是否合理；排水是否流畅。

88)土石比例、弃土场位置、征地红线。

(9)设计要求的施工办法、工艺，采用的新技术、新方法、新材料是否成熟、可靠；是否需要试验研究；施工方法是否恰当。

(10)桥梁、挡护结构、涵洞等设计图：审核总体布局；结构类型与地形、地址、水文等条件的符合性;结构尺寸及所用材料的合理性;基础类型的合理性；设计参数是否齐全、合理；是否满足抗震、防洪要求；影响建筑物的防护方案,审核是否有效，是否可以优化。

建筑施工图设计文件技术审查要则建筑工程施工图设计文件技术审查要则（试行）1. 总则1.1依据国务院《建设工程质量管理条例》和《建设工程勘察设计管理条例》以及建设部的有关规定，为指导各地开展建筑工程施工图设计文件审查，制定本审查技术规定。

1.2施工图设计文件审查，是对施工图设计文件中涉及安全、卫生、环保及公众利益方面执行现行工程建设标准特别是强制性条文情况等内容进行审查。

1.3施工图设计文件中如有突破工程建设标准强制性条文规定的内容，应按照建设部第81号部长令《实施工程建设强制性标准监督规定》执行。

1.4送审文件的清单如下：1.4.1勘察、设计合同；1.4.2初步设计批准文件，主要初步设计文件；1.4.3签署齐全的施工图设计文件；1.4.4具有相应资质的勘察单位提供的经审查认为合格或基本合格的工程地质勘察报告；1.4.5结构设计计算书，包括：计算软件名称，计算输入总信息，各层荷载平面，各层几何平面，各层配筋平面，各层柱轴压比平面，各层超筋超限信息等计算机计算资料以及必要的人工手算资料。

1.4.6设计方如将工程设计中的某部分设计(如网架、环保、燃气、变配电等)转包给另外的单位分包设计，分包项目的设计文件必须经由总包单位技术审查后并由总包单位技术负责人签署加盖公章方可送审。

2. 建筑专业2.1 一般规定根据建筑工程项目规模、平面功能、建筑高度、层数、使用性质、火灾危险性、疏散和扑救难度，审查建筑分类、耐火等级、材料选用等是否正确；是否满足各类建筑专项设计标准、规范在安全、消防方面的要求。

2.2 首页（包括设计说明）2.2.1设计文件是否符合批准的初步设计内容及批文要求。

主要技术指标是否符合规划条文要求。

2.2.2建筑规模、性质、建筑类别、耐火等级、抗震设防烈度、屋面防水等级、人防工程等级的确定是否准确。

2.2.3材料做法说明是否交待清楚。

2.2.4门窗表是否交待清楚。

2.2.5防火设计说明是否符合相应的防火规范。

建设工程施工图审查制度一、审查范围建设工程施工图审查范围主要包括以下几个方面：（一）施工图的图纸内容：包括建筑、结构、给排水、通风、空调、电气、消防等专业的图纸内容。

（二）施工图的设计标准：包括国家、行业和地方规范的要求，以及相关技术标准和规范的内容。

（三）施工图的技术要求：包括施工工艺、材料选用、工程质量控制、施工安全等方面的技术要求。

（四）施工图的审查内容：包括施工图的完整性、准确性、合理性、可行性等方面的审查内容。

二、审查要求建设工程施工图审查要求主要包括以下几个方面：（一）审查程序：审查程序应符合相关法律法规和规范要求，包括建设工程施工图审查工作程序和相关流程。

（二）审查人员：审查人员应具备相关专业知识和经验，具备相关资格和执业证书，能够独立完成审查任务。

（三）审查标准：审查标准应符合相关法律法规和标准要求，审查内容应真实客观，为施工图的合理性和可行性提供依据。

（四）审查结果：审查结果应准确、完整、及时，对不符合规范要求的地方应做出明确的处理意见，并提出整改建议。

三、审查程序建设工程施工图审查程序主要包括以下几个步骤：（一）接受审查文件：审查人员接受委托方提交的审查文件，对施工图进行初步审核，确认审查范围和要求。

（二）相关资料搜集：审查人员搜集相关资料和信息，对施工图的设计要求和技术要求进行归档整理。

（三）审查过程：审查人员按照审查要求，对施工图的内容、标准和要求进行逐一审查，提出审查意见。

（四）整改建议：对于存在问题的地方，审查人员应提出整改建议，并要求设计单位重新提交整改后的图纸。

（五）审查总结：审查人员进行审查总结，对审查结果进行评定，做出审查报告，并提交委托方。

四、结果处理建设工程施工图审查结果主要包括以下几种处理方式：（一）通过审查：对符合规范要求的施工图，审查人员应予以通过审查，并提出相关建议和意见。

（二）需整改：对不符合规范要求的地方，审查人员应提出整改建议，要求设计单位重新整改提交。

建筑专业校审细则3 建筑3.1 初步设计3.1.1 校对a)文件的内容是否符合国家、地方相关法规及上级主管部门的规定，设计文件编制是否完整、是否符合规定要求;b)设计基础资料(工程及水文地质、地形图、气象、地震基本烈度等)是否正确并有正式文件依据;c)图面内容、图纸深度、规格是否符合规定;比例、投影、尺寸是否正确;d)工程项目是否齐全，名称编号与总论篇是否相符;e)建、构筑物平面布置、空间组合是否合理，面积是否符合有关规定指标;f)设计是否符合有关技术标准、规范要求(如防火、防爆、卫生、防腐蚀、抗震等);g)建筑方案是否技术先进、经济合理、安全可靠，是否符合统一模数制;h)选用复用设计是否恰当;i)校对委托资料是否与有关专业衔接;j)生活设施是否合理，是否符合国家定额指标;k)说明是否简明地反映本工程要求;l)计量单位是否符合国家统一实行的法定计量单位;m)主要概算工程量及计算有无错漏。

3.1.2 审核a)设计与计划任务书或设计委托书及主管部门有关文件是否相符;b)主要设计基础资料数据引用是否正确。

包括计算书中所采用的设计条件、基础数据、计算公式、计算参数;c)是否满足有关专业生产操作、检修、安装、交通运输及防火规范和使用要求;d)平面、空间配置及立面造型是否合理、可行，是否符合“实用、经济、美观”的原则，结构选型是否先进、可靠。

如需发展是否考虑了扩建的可能;e)是否符合国家有关标准、规范，有无特殊的建筑(如防腐蚀、抗震、软土、膨胀土、盐渍土、湿陷性黄土等)处理措施，是否切实可行;f)选用标准、定型设计或复用设计是否恰当，是否符合模数制要求;g)与总图是否相符;h)造价标准是否符合要求和土建部分工程概算是否合理。

3.1.3 审定a)设计是否符合计划任务书或设计委托书及主管部门批准文件的要求;b)设计是否符合“实用、经济、美观”的原则;c)平面布置、空间处理是否合理、适用，是否满足生产操作、检修、安装、交通运输、防火规范和有关专业的综合要求;d)建筑方案是否技术先进、经济合理、安全可靠、便于施工;e)与总图及全厂性工程是否协调，对于发展问题的考虑是否恰当;f)特殊要求的建筑(软土、膨胀土、湿陷性黄土、防腐蚀、抗震等)处理措施是否恰当;g)造价标准和工程概算是否控制在规定范围之内。

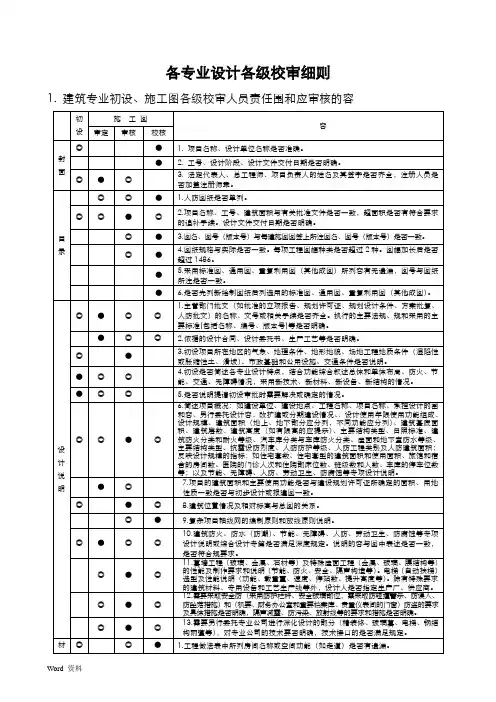

各专业设计各级校审细则1. 建筑专业初设、施工图各级校审人员责任范围和应审核的内容2. 结构专业初设、施工图各级校审人员责任范围和应审核的内容3. 设备专业初设、施工图各级校审人员责任范围和应审核的内容4。

电气专业初设、施工图各级校审人员责任范围和应审核的项目说明:1。

●为主要责任范围，◎为次要责任范围。

2. 本细则未列入的问题，其所属责任范围由总工办确定。

各专业互校实施细则1. 建筑专业1。

1 建筑与结构1。

1。

1 总平面建筑、场地、道路标高及室外管线控制界线与结构基础地下构筑物的关系；地下室屋面布置道路、消防车道、覆土厚度与结构荷载. 1。

1。

2 平面（1)平面轴网布置及编号,柱及承重墙体的尺寸关系与结构专业必须保持一致；(2）房间使用性质必须交代清楚，和结构专业荷载的确定必须对应；（3）上人屋面与非上人屋面应交代清楚，与结构专业屋面荷载取值必须对应；（4）建筑洞口尺寸和结构尺寸的协调问题；(5）窗井、空调板、平台、雨篷、挑檐等凸出及挑出部分的尺寸，楼梯间尺寸.1。

1.3 剖面（1）楼板的建筑标高和结构标高必须一致；（2)门窗洞口、梁底标高建筑和结构专业必须一致;（3）门头、雨罩、阳台等两专业标高必须一致；（4）楼梯梁底距地面或踏步的距离要符合规范净高限值要求. 1。

1.4 构造（1)建筑自承重墙和结构承重构件的连接；（2）外墙大样和结构承重体系一致;（3）钢雨篷、钢装饰架与结构主体构件连接是否已交代；（4）变形缝和结构专业的一致性；（5)地下室防水构造、防水砼设计抗渗等级和结构专业的关系.1.2 建筑与给水排水1。

2.1 总平面建筑物、场地、道路、绿化等与室外给水排水管线布置的关系；1。

2。

2 室内管沟、屋顶排水、上下水管道、消防管道等的路由、标高、控制吊顶标高及垂直方向管道井部位和尺寸及大型设备安装运输孔洞预留的落实；1。

2.3 竖井、设施布置是否一致;1。

2。

4 给水排水专业防火设计和建筑专业应相协调,核对有关泵房、控制室、室内消火栓的位置，设备室的防火门等级是否满足规范要求。

建筑工程施工图审核制度一般要求有哪些？-工程
建筑工程施工图审核制度一般要求有哪些？
1、图纸自审由项目部技术负责人负责组织，。

2、接到图纸后，项目部技术负责人应及时安排或组织技术人员及有经验的是施工管理人员进行自审，并提出各专业自审记录。

3、及时召集有关人员，组织内部会审，针对各专业自审中发现的问题及建议进行讨论，弄清设计意图和工程的特点及要求。

4、图纸自审的主要内容：
1）各专业施工图的张数、编号、与图纸目录是否相符，
工程
《建筑工程施工图审核制度一般要求有哪些？》(https://www.)。

2）施工图纸、施工图说明、设计总说明是否齐全，规定是否明确，三者有无矛盾。

3）平面图所标注的坐标、绝对标高与总图是否相符。

4）图面上的尺寸、标高、预留孔及预埋件的位置以及构件平、立面配筋与剖面有无错误。

5）建筑施工图与结构施工图，结构施工图设备基础、水、电、卫、通等专业施工图的轴线、位置（坐标）、标高及交叉点是否矛盾。

平面图、大样图之间有无矛盾。

6）图纸上构配件的编号、规格型号及数量与构配件一览表是否相符。

5、图纸经自审后，应将发现的问题以及有关建议，做好记录，待图纸会审时提交讨论解决。
