神经放射学CT、MR解剖

带你深入了解影像类型：CR、DR、CT、MRI、NM、DSA小易导读：不论是放射科医生，还是操作技师，亦或其他影像从事人员，要想深入影像行业，必须透彻了解影像的各种类型。

CR MR CT DR DSA X线都是医学影像疾病诊断的一种。

MRI 是磁共振影像检查，可以获得横断面，矢状面和冠状面的影像。

空间分辨率好。

CT 是一种X线诊断设备，是一种复杂的X线设备，可以获得横断面图像。

和MRI 比较，密度分辨率高是其特点。

CR 、DR 和X线诊断同CT一样也是通过X线来完成图像的。

不同的是，CR和DR 比普通的X线机器在图像的获取上更先进，CR 是IP板，DR 更高级，是通过PACS 来完成的。

简单的说他们的诊断的范围上没有太明显的不同。

CR（ComputedRadiography）指计算机X线摄影CR的工作原理：第一步、X线曝光使IP 影像板产生图像潜影；第二步、将IP板送入激光扫描器内进行扫描，在扫描器中IP板的潜影被激化后转变成可见光，读取后转变成电子信号，传输至计算机将数字图像显示出来，也可打印出符合诊断要求的激光相片，或存入磁带、磁盘和光盘内保存。

CR系统结构相对简单，易于安装；IP影像板可适用于现有的X线机上，直接实现普通放射设备的数字化，提高了工作效率，为医院带来很大的社会效益和经济效益。

降低病人受照剂量，更安全。

CR对骨结构，关节软骨及软组织的显示明显优于传统的X片成像；易于显示纵膈结构，如血管和气管；对肺结节性病变的检出率高于传统X线成像；在观察肠管积气、气腹和结石等含钙病变优于传统X线图像；用于胃肠双对比造影在显示胃小区，微小病变和肠粘膜皱襞上，CR（数字胃肠）优于传统X线图像DR(Digital Radiography)直接数字化X射线摄影系统.是新一代的医疗放射产品，与CR同属下一代代替X光机的产品，使用CCD 成像，放射剂量少，适合在患者较多，使用频繁的医院使用1.直接通过专业显示器进行阅片，无须再冲洗胶片，大大节约胶片成本（有特殊需求的患者除外）； 2.DR升级后可以免除了拍错片等各种烦恼，拍错片或病人身体移动导致图片效果差，医生可以很快看到影响结果，并重新拍摄。

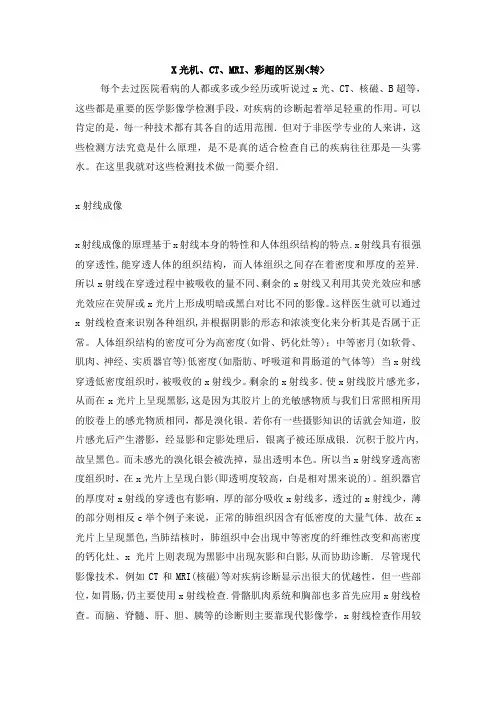

X光机、CT、MRI、彩超的区别<转>每个去过医院看病的人都或多或少经历或听说过x光、CT、核磁、B超等，这些都是重要的医学影像学检测手段，对疾病的诊断起着举足轻重的作用。

可以肯定的是，每一种技术都有其各自的适用范围．但对于非医学专业的人来讲，这些检测方法究竟是什么原理，是不是真的适合检查自已的疾病往往那是—头雾水。

在这里我就对这些检测技术做一简要介绍．x射线成像x射线成像的原理基于x射线本身的特性和人体组织结构的特点.x射线具有很强的穿透性,能穿透人体的组织结构，而人体组织之间存在着密度和厚度的差异.所以x射线在穿透过程中被吸收的量不同、剩余的x射线又利用其荧光效应和感光效应在荧屏或x光片上形成明暗或黑白对比不同的影像。

这样医生就可以通过x射线检查来识别各种组织,并根据阴影的形态和浓淡变化来分析其是否属于正常。

人体组织结构的密度可分为高密度(如骨、钙化灶等)；中等密月(如软骨、肌肉、神经、实质器官等)低密度(如脂肪、呼吸道和胃肠道的气体等) 当x射线穿透低密度组织时，被吸收的x射线少。

剩余的x射线多．使x射线胶片感光多，从而在x光片上呈现黑影,这是因为其胶片上的光敏感物质与我们日常照相所用的胶卷上的感光物质相同，都是溴化银。

若你有一些摄影知识的话就会知道，胶片感光后产生潜影，经显影和定影处理后，银离子被还原成银．沉积于胶片内,故呈黑色。

而未感光的溴化银会被洗掉，显出透明本色。

所以当x射线穿透高密度组织时，在x光片上呈现白影(即透明度较高，白是相对黑来说的)。

组织器官的厚度对x射线的穿透也有影响，厚的部分吸收x射线多，透过的x射线少，薄的部分则相反c举个例子来说，正常的肺组织因含有低密度的大量气体．故在x 光片上呈现黑色,当肺结核时，肺组织中会出现中等密度的纤维性改变和高密度的钙化灶、x光片上则表现为黑影中出现灰影和白影,从而协助诊断. 尽管现代影像技术，例如CT和MRI(核磁)等对疾病诊断显示出很大的优越性，但一些部位，如胃肠,仍主要使用x射线检查.骨骼肌肉系统和胸部也多首先应用x射线检查。

放射科中,CT,MR,DR,是什么意思,检查什么?发布时间：2022-10-18T00:55:11.491Z 来源：《健康世界》2022年12期作者：何继敏[导读] 放射科中有CT、MR、DR等多种检查，其每种检查的工作原理都不同，各有优劣势，各有分工何继敏成都市龙泉驿区第一人民医院四川成都 610100放射科中有CT、MR、DR等多种检查，其每种检查的工作原理都不同，各有优劣势，各有分工。

因此，本文讲讲放射科相关检查知识，让其知晓什么是CT、MR、DR，其能检查什么，以免你不知道各项检查的目的，而对医生产生误会，认为医生让自己多花检查费用。

一、放射科中CT是什么意思？检查什么？放射科中的CT，即Computed Tomography，中文名字是电子计算机体层扫描，采用准直精确的Y射线、X线束、超声波等，以及高灵敏度的探测器，对人体某部位进行断面扫描，具有图像清晰、扫描时间快等优势，可用在多种疾病的诊断中。

检查时先用射线束扫描身体某部位，透过该层面的射线有探测器接受，将其转化为可见光，再将光电转换成电信号，同时由模拟/数字转换器将其转化为数字，最后输入计算机进行处理。

CT扫描方式可分为3种，分别是：①CT平扫：是指普通扫描，不用造影或者造影增强，从头部开始扫描直至脚部为止，包括胸部、脊柱、头颈、盆腔、腹部、四肢等位置均可进行检查。

②CT增强扫描：将水溶性的有机碘剂用高压注射器注入静脉内(主要分为静滴法与团注法)，然后再进行扫描。

血液内碘浓度提升后，病变部位与器官内碘浓度会有个差异，而引起密度差，让病变部位更为清晰的显示出来。

③造影扫描：先对器官或者结构进行造影扫描，随后再实施扫描。

一般情况下，增强部位有泌尿系增强、腹部增强、胸部增强，以及冠状动脉CTA、各系统血管CTA、心脏增强、头颈CTA等。

CT扫描优势：其具有特殊诊断价值，已被广泛的应用在临床中。

且随着计算机技术、工艺水平的不断发展，CT技术也在不断进步。

医学影像学重点笔记1. 介绍医学影像学是一门研究利用不同成像技术观察人体内部结构和功能的学科。

它在临床诊断、治疗计划和疾病监测中起着至关重要的作用。

本篇文章将介绍医学影像学的重点内容，包括不同成像技术、常见影像解剖结构及其疾病特征。

2. 放射学影像学放射学影像学是医学影像学的重要分支，主要包括X线摄影、计算机断层扫描（CT）、磁共振成像（MRI）和超声波成像等技术。

2.1 X线摄影X线摄影是一种常用的成像技术，通过将X射线穿过人体后记录在感光片上，用于检查骨骼、胸部和腹部等区域。

2.2 计算机断层扫描（CT）CT是一种可以提供横断面图像的成像技术，利用多个不同角度的X射线图像来构建三维结构。

CT可以检查器官、血管和肿瘤等病变。

2.3 磁共振成像（MRI）MRI利用强大的磁场和无害的无线电波来生成高分辨率的图像。

MRI适用于检查脑部和脊柱、关节和软组织等。

2.4 超声波成像超声波成像是一种无辐射的成像技术，利用声波来生成图像。

超声波成像适用于检查胎儿、腹部器官和血流等。

3. 影像解剖结构与疾病特征医学影像学的目标是准确识别正常解剖结构和疾病特征。

以下是常见影像解剖结构以及相关疾病特征的简要介绍。

3.1 骨骼系统骨骼系统的影像学表现包括骨折、关节炎、骨肿瘤等。

3.2 呼吸系统呼吸系统的影像学表现包括肺部炎症、结节、肿瘤等。

3.3 心血管系统心血管系统的影像学表现包括冠状动脉狭窄、动脉瘤、心肌梗塞等。

3.4 消化系统消化系统的影像学表现包括胃肠道炎症、肿瘤、结石等。

3.5 泌尿系统泌尿系统的影像学表现包括肾结石、肿瘤、膀胱炎症等。

3.6 神经系统神经系统的影像学表现包括脑卒中、脑肿瘤、神经退行性疾病等。

4. 影像学报告医学影像学的结果通常由放射科医生书写，并以影像学报告的形式提供给其他临床医生。

影像学报告应包括详细的影像描述、疾病诊断和建议进一步检查等内容。

5. 结论医学影像学是现代医学不可或缺的一部分，对于疾病的诊断和治疗起着重要的指导作用。

一、颅脑正常影像解剖1．头颅CT、MR的正常解剖大脑半球(额叶、顶叶、颞叶、枕叶) 分界：大脑镰、中央沟、外侧沟、顶枕沟小脑(小脑半球、蚓部、小脑扁桃体) 小脑与大脑间：小脑幕脑干(中脑、桥脑、延脑)脑室系统：侧脑室(额角、枕角、颞角、体部、三角区) 、第三脑室、第四脑室脑膜（硬脑膜、蛛网膜、软脑膜）硬脑膜下腔、蛛网膜下腔、硬脑膜窦脑池、脑脊液循环脑脊液循环：各脑室脉络丛产生（主要是侧脑室，其次是第四脑室，第三脑室很少）-----侧脑室-----室间孔-----第三脑室-----中脑水管------第四脑室------正中孔和两个外侧孔-----蛛网膜下腔-----蛛网膜粒渗入-----上矢状窦------血液循环大脑镰：硬脑膜内层自颅顶正中线折叠并伸入两大脑半球间形成。

CT：正中部前后走行线状高密度区MRI：中等信号影小脑幕：水平位于大脑半球与小脑之间。

信号与大脑镰相似。

硬脑膜：增强时明显强化。

蛛网膜：正常时不强化，在脑膜炎或有肿瘤浸润时则可强化。

硬脑膜下腔：蛛网膜和硬脑膜之间的潜在性腔隙。

蛛网膜下腔：蛛网膜与软脑膜之间的较大腔隙，充满脑脊液。

CT：水样密度MRI：T1低信号，T2高信号2、大脑大脑半球被覆皮质，深部为髓质和神经核团；CT：皮质密度略高于髓质T1WI上，皮质为灰黑信号，髓质为灰白信号T2WI上，皮质为灰白信号，髓质为灰黑信号基底节，丘脑，内、外囊CT：基底节和丘脑为皮质密度，内、外囊为髓质密度MRI：T1WI：基底节和丘脑为灰黑信号，内、外囊为灰白信号T2WI：基底节和丘脑为灰白信号，内、外囊为灰黑信号脑干由中脑、脑桥与延髓构成CT表现：脑干，其周围脑池为低密度MRI表现：T1WI：神经核团为灰黑信号，白质纤维为灰白信号T2WI：神经核团为灰白信号，白质纤维为灰黑信号小脑（天幕分界）CT表现：双侧小脑半球可分皮质髓质、小脑蚓部和小脑扁桃体密度较高MRI表现：小脑皮、髓质和神经核团的信号与大脑信号相似3. 重要的几个区：基底节区(内囊、外囊、屏状核、脑岛) 放射冠及半卵圆中心、鞍上池、桥小脑角。

1. 螺旋CT(S CT): 螺旋CT扫描是在旋‎转式扫描基‎础上，通过滑环技‎术与扫描床‎连续平直移‎动而实现的‎，管球旋转和‎连续动床同‎时进行，使X线扫描的轨迹‎呈螺旋状，因而称为螺‎旋扫描。

2. CT A：是静脉内注‎射对比剂，当含对比剂‎的血流通过‎靶器官时，行螺旋CT容积扫描并‎三维重建该‎器官的血管‎图像。

3. MR A：磁共振血管‎造影，是指利用血‎液流动的磁‎共振成像特‎点，对血管和血‎流信号特征‎显示的一种‎无创造影技‎术。

常用方法有‎时间飞跃、质子相位对‎比、黑血法。

4. MR S:磁共振波谱‎，是利用MR中的化学位‎移现象来确‎定分子组成‎及空间分布‎的一种检查‎方法，是一种无创‎性的研究活‎体器官组织‎代谢、生物变化及‎化合物定量‎分析的新技‎术。

（哈医大20‎09年复试‎题）5. MR C P：是磁共振胆‎胰管造影的‎简称，采用重T2‎W I水成像‎原理，无须注射对‎比剂，无创性地显‎示胆道和胰‎管的成像技‎术，用以诊断梗阻性黄疽‎的部位和病‎因。

6. PTC：经皮肝穿胆‎管造影；在透视引导‎下经体表直‎接穿刺肝内‎胆管，并注入对比‎剂以显示胆‎管系统。

适应症：胆道梗阻；肝内胆管扩‎张。

7. ERCP：经内镜逆行‎胆胰管造影‎；在透视下插‎入内镜到达‎十二指肠降‎部，再通过内镜‎把导管插入‎十二指肠乳‎头，注入对比剂‎以显示胆胰‎管；适应症：胆道梗阻性‎疾病；胰腺疾病。

8. 数字减影血‎管造影（DSA）：用计算机处‎理数字影像信息，消除骨骼和‎软组织影像，使血管成像‎清晰的成像‎技术。

9. 造影检查：对于缺乏自‎然对比的结‎构或器官，可将高于或‎低于该结构‎或器官的物‎质引入器官‎内或其周围‎间隙，使之产生对‎比显影。

10. 血管造影：是将水溶性‎碘对比剂注‎入血管内，使血管显影‎的X线检查方法。

11. HR CT：高分辨CT，为薄层(1~2mm)扫描及高分‎辨力算法重‎建图像的检‎查技术dn‎12. C R：以影像板（IP）代替X线胶片作为成‎像介质，IP上的影像信息需要经‎过读取、图像处理从‎而显示图像‎的检查技术‎。

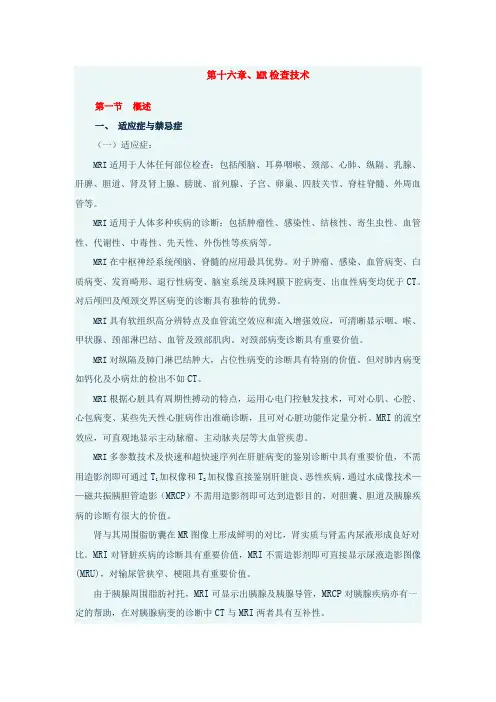

第十六章、MR检查技术第一节概述一、适应症与禁忌症（一）适应症：MRI适用于人体任何部位检查：包括颅脑、耳鼻咽喉、颈部、心肺、纵隔、乳腺、肝脾、胆道、肾及肾上腺、膀胱、前列腺、子宫、卵巢、四肢关节、脊柱脊髓、外周血管等。

MRI适用于人体多种疾病的诊断：包括肿瘤性、感染性、结核性、寄生虫性、血管性、代谢性、中毒性、先天性、外伤性等疾病等。

MRI在中枢神经系统颅脑、脊髓的应用最具优势。

对于肿瘤、感染、血管病变、白质病变、发育畸形、退行性病变、脑室系统及珠网膜下腔病变、出血性病变均优于CT。

对后颅凹及颅颈交界区病变的诊断具有独特的优势。

MRI具有软组织高分辨特点及血管流空效应和流入增强效应，可清晰显示咽、喉、甲状腺、颈部淋巴结、血管及颈部肌肉。

对颈部病变诊断具有重要价值。

MRI对纵隔及肺门淋巴结肿大，占位性病变的诊断具有特别的价值。

但对肺内病变如钙化及小病灶的检出不如CT。

MRI根据心脏具有周期性搏动的特点，运用心电门控触发技术，可对心肌、心腔、心包病变、某些先天性心脏病作出准确诊断，且可对心脏功能作定量分析。

MRI的流空效应，可直观地显示主动脉瘤、主动脉夹层等大血管疾患。

MRI多参数技术及快速和超快速序列在肝脏病变的鉴别诊断中具有重要价值，不需用造影剂即可通过T1加权像和T2加权像直接鉴别肝脏良、恶性疾病，通过水成像技术——磁共振胰胆管造影（MRCP）不需用造影剂即可达到造影目的，对胆囊、胆道及胰腺疾病的诊断有很大的价值。

肾与其周围脂肪囊在MR图像上形成鲜明的对比，肾实质与肾盂内尿液形成良好对比。

MRI对肾脏疾病的诊断具有重要价值，MRI不需造影剂即可直接显示尿液造影图像(MRU)，对输尿管狭窄、梗阻具有重要价值。

由于胰腺周围脂肪衬托，MRI可显示出胰腺及胰腺导管，MRCP对胰腺疾病亦有一定的帮助，在对胰腺病变的诊断中CT与MRI两者具有互补性。

MRI多方位、大视野成像可清晰地显示盆腔的解剖结构。

尤其对女性盆腔疾病具有重要诊断价值，对盆腔内血管及淋巴结的鉴别较容易，是盆腔肿瘤、炎症、子宫内膜异位症、转移癌等病变的最佳影像学检查手段。

一、名词解释1.螺旋CT(SCT): 螺旋CT扫描是在旋转式扫描基础上, 通过滑环技术与扫描床连续平直移动而实现的, 管球旋转和连续动床同时进行, 使X线扫描的轨迹呈螺旋状, 因而称为螺旋扫描。

2.CTA: 是静脉内注射对比剂, 当含对比剂的血流通过靶器官时, 行螺旋CT容积扫描并三维重建该器官的血管图像。

3.MRA: 磁共振血管造影, 是指利用血液流动的磁共振成像特点, 对血管和血流信号特征显示的一种无创造影技术。

常用方法有时间飞跃、质子相位对比、黑血法。

4.MRS:磁共振波谱, 是利用MR中的化学位移现象来确定分子组成及空间分布的一种检查方法, 是一种无创性的研究活体器官组织代谢、生物变化及化合物定量分析的新技术。

5.MRCP: 是磁共振胆胰管造影的简称, 采用重T2WI水成像原理, 无须注射对比剂, 无创性地显示胆道和胰管的成像技术, 用以诊断梗阻性黄疽的部位和病因。

6.PTC: 经皮肝穿胆管造影；在透视引导下经体表直接穿刺肝内胆管, 并注入对比剂以显示胆管系统。

适应症: 胆道梗阻；肝内胆管扩张。

7.ERCP: 经内镜逆行胆胰管造影；在透视下插入内镜到达十二指肠降部, 再通过内镜把导管插入十二指肠乳头, 注入对比剂以显示胆胰管；适应症: 胆道梗阻性疾病；胰腺疾病。

8.数字减影血管造影（DSA）: 用计算机处理数字影像信息, 消除骨骼和软组织影像, 使血管成像清晰的成像技术。

9.造影检查: 对于缺乏自然对比的结构或器官, 可将高于或低于该结构或器官的物质引入器官内或其周围间隙, 使之产生对比显影。

10.血管造影：是将水溶性碘对比剂注入血管内, 使血管显影的X线检查方法。

11.HRCT: 高分辨CT, 为薄层(1~2mm)扫描及高分辨力算法重建图像的检查技术12.CR: 以影像板（IP）代替X线胶片作为成像介质, IP上的影像信息需要经过读取、图像处理从而显示图像的检查技术。

13.T1: 即纵向弛豫时间常数, 指纵向磁化矢量从最小值恢复至平衡状态的63%所经历的弛豫时间。

医疗器械一些产品的简称，比如CT，MR，DR，CR，DSA等这些分别代表什么医疗器械一些产品的简称，比如CT，MR，DR，CR，DSA等这些分别代表什么如果能详细一些就更好了~谢谢这些都是一些影像学方面的检查，在医院见得比较多的是X 线、CT和MRI，至于DR、CR都是X线检查的一种，你说的MR我查了一下，觉得应该是说MRI比较靠谱。

X线检查是通过X射线照射人体，依据人体各组织器官的密度不同来显像，一般对于胸部和骨骼的检查比较常用。

CT又称计算机断层扫描，可以将人体内部结构分层的扫描出来，全身各个组织器官都适用，对已已发现的阳性病变CT检查也可以更详细的说明病变的部位、范围，准确度较X线更高。

（尤其在肿瘤的诊断中占重要地位。

）MRI又称核磁共振，与CT的横断面扫描不同，他是纵向扫描以检查脑、脊柱、神经多见。

在脑出血、脑梗以及脊柱畸形、椎间盘突出等检查比较常用。

DSA是数字减影血管造影，通过注入造影剂让血管成像，比如介入检查就会运用这种技术，在脑血管、冠状血管（营养心肌的血管）等运用较多，可以避免骨户亥膏酵薇寂疙檄躬漏骼、脏器的影响，比较直观的判断血管的走形及变化情况。

同时，还可以在显影的同时向病变部位注入药物，这样也可起到治疗的效果，不过这就要算介入治疗的领域了。

其他的影像学检查还有超声显像、钼靶X线、放射性核素显像、内镜检查等，对于各种疾病都有其相应的作用。

还有，之前介绍的X线、CT、DSA这样的检查都是有辐射的，长时间接触对人体有不好的影响，MRI对人体是没有损害的，但是价钱比较昂贵，而且，MRI也不能取代其他的检查的作用。

医疗器械一些产品的简称,比如CT,MR,DR,CR,DSA等这些分别代表什么如果能详细一些就更好了~...：CT又称计算机断层扫描,可以将人体内部结构分层的扫描出来,全身各个组织器官都适用,对已已发现的阳性病...CT片、CR片、DR片、MR片、X光片什么区别?：CR DR 都属于X光片.主要是平片,适用于骨骼,等外伤,不能断层成像.CT可以断层...医疗器械一些...。

petct和petmr成像原理PET-CT成像原理PET-CT（正电子发射断层扫描-计算机断层扫描）是一种医学成像技术，通过结合正电子发射断层扫描（PET）和计算机断层扫描（CT）扫描，提供合并的解剖和功能信息。

PET扫描涉及注射一种放射性药物，该药物会被身体吸收并在目标区域积累。

这种药物释放正电子，正电子与周围电子湮灭，产生一对光子。

这些光子被环绕患者的探测器检测，并用于重建三维图像，显示放射性药物在体内的分布。

CT扫描使用X射线创建一个身体的详细横截面图像。

CT扫描提供解剖信息，有助于定位PET扫描中观察到的功能变化。

PET-MR成像原理PET-MR（正电子发射断层扫描-磁共振成像）是一种医学成像技术，通过结合PET和磁共振成像（MR）扫描，提供合并的解剖和功能信息。

与PET-CT类似，PET-MR扫描涉及注射一种放射性药物，该药物会被身体吸收并在目标区域积累。

释放的正电子与电子湮灭，产生一对光子，被探测器检测。

MR扫描使用强大的磁铁和射频脉冲创建身体的详细图像。

MR扫描提供软组织的高对比度，有助于表征组织类型和病理特征。

PET-MR成像的独特之处在于，它消除了CT扫描中使用的电离辐射。

这对于需要频繁成像的患者或对辐射敏感的组织非常有益。

比较PET-CT和PET-MRPET-CT和PET-MR成像都是功能性成像技术，可以提供目标区域的代谢和生理信息。

然而，这两种技术之间存在一些关键差异：辐射剂量：PET-CT使用电离辐射，而PET-MR不使用。

这使得PET-MR更适合需要多次成像的患者或对辐射敏感的组织。

软组织对比度：MR扫描提供比CT扫描更高的软组织对比度，这有助于表征组织类型和病理特征。

成本：PET-MR扫描通常比PET-CT扫描更昂贵。

可用性：PET-MR扫描仪比PET-CT扫描仪更有限，而且可能不适用于所有医疗中心。

临床应用PET-CT和PET-MR成像广泛用于各种临床应用，包括：肿瘤学：诊断和分期癌症、评估治疗反应、监测复发心脏病学：评估冠状动脉血流、诊断心脏病、监测治疗效果神经学：诊断和定位癫痫发作、痴呆症和帕金森病内分泌学：评估甲状腺功能、诊断和定位内分泌肿瘤感染性疾病：诊断和定位感染灶。
