沙田煤矿探放水现场管理牌板

探放水作业现场图牌板管理制度1. 背景随着水利建设的快速发展，放水作业已经逐渐成为水利部门不可避免的重要任务之一。

在放水作业过程中，图牌板是现场实施的重要措施之一。

图牌板的管理对于保障放水作业的正常进行、有效预防事故具有非常重要的意义。

2. 目的为了贯彻落实国家有关法律法规及水利部门有关文件精神，规范和加强放水作业现场图牌板的管理工作，制定本制度。

3. 适用范围本制度适用于水利部门在进行放水作业时需要使用图牌板的所有环节和单位。

4. 原则1.图牌板必须符合国家和行业标准要求，质量检测合格并具备完整的标志和铭牌。

2.图牌板必须按照安全、准确、全面的原则确定放水水位，放水流量和放水时间，并得到相关人员的确认。

3.图牌板必须具备明显标志并正确安装在放水现场，确保可视、清晰。

4.图牌板必须对于不同类型的放水进行标识，以利于区分。

5.图牌板必须遵循先安装后放水的原则，确保图牌板安装正确无误。

5. 作业流程1.图牌板的管理工作必须与放水作业规划、准备工作同步进行。

相关工作人员应当根据放水要求和实际情况确定应用类型和数量。

2.对于图牌板的选型，必须根据放水要求和现场条件进行合理选择。

图牌板应当符合相关标准的要求，符合现场要求。

3.图牌板必须进行质量检测并确认合格后进行安装。

安装过程必须严格遵守相关规程，确保安装正确、牢固可靠。

4.使用前必须核对图牌板的安装位置和流量标识，必要时进行调整，确保图牌板具备正常的使用功能。

5.在放水操作前，必须按照规程进行水文测量，确定放水流量、水位等参数。

放水操作过程中，应当按照相关规程进行管理。

6.放水操作结束后，必须进行图牌板的拆卸、清理和维护工作。

图牌板必须存放在干燥通风的地方，并定期是否其功能性。

6. 职责1.监测中心负责实施图牌板的管理工作。

2.相关工作人员负责对图牌板进行安装、维护、管理等工作。

3.图牌板管理信息必须及时上报，并进行数据分析。

7. 控制措施1.确保图牌板和安装的质量符合国家和行业标准。

探放水作业现场图、牌板管理制度一、放水作业现场图放水作业是造纸厂生产中特别紧要的一环节，其质量的高处与低处直接关系到产品的质量。

因此，放水作业现场的管理特别紧要，需要科学合理的布置，严格的操作规范和安全保障措施。

放水作业现场通常由以下三个部分构成：放水池、水泵室和放水管道。

1.放水池放水池是放水作业的核心部位，也是处理造纸厂流程水的重要容器。

其重要作用是去除废水中的污染物，使得水质能够达到国家规定的标准，从而达到环保的目的。

放水池通常分为两类：一种是在池底设置有格栅，废水经过进口流入放水池，被格栅截留，过滤掉其中的固体杂质；另一种是不设置格栅，废水直接经过进口流入放水池，池底上自然沉淀固体杂质，过滤出清水。

在放水池的设计和建设中，需要考虑以下几点要素：（1）混合器：混合器可分为机械混合和气浮混合。

当池内显现大块固体杂物时，能够通过搅拌器的作用完快地将其打散，保证进一步处理步骤的正常进行。

（2）PH计：PH计用于检测污水酸碱度，是放水作业的紧要工具之一，对管理人员进行现场监测和掌控放水水质具有紧要的帮忙作用。

（3）水位计和温度计：用于监测放水池内的水位和水温，以便管理人员适时把握情况，合理调整操作流程。

（4）排放管道：排放管道是将经过处理的清水排放到环境中或者回流经过处理的清水到生产系统中使用的管道，排放管道的设置位置和规格要符合国家标准和工艺要求。

2.水泵室水泵室重要是用来将净化后的清水送回到生产系统中去使用。

水泵室内通常设有数个水泵，确保放水能够持续供应到各个需要的地方。

在设计水泵室的布局和建设时，需要考虑以下几个要素：（1）泵的种类和规格，比如流量和扬程，依据实际情况和需要进行选配。

（2）桥式拾取机和储水池，用于清除可能留在潜水泵进口相近的杂物。

（3）水泵掌控系统，必需确保水泵正常运行和水位达到规定高度。

（4）储水池浮球，用于保证储水池水位的稳定，并掌控水泵工作时的水位。

3.放水管道放水管道贯穿整个放水系统，连接了放水池、水泵室以及其他生产设施。

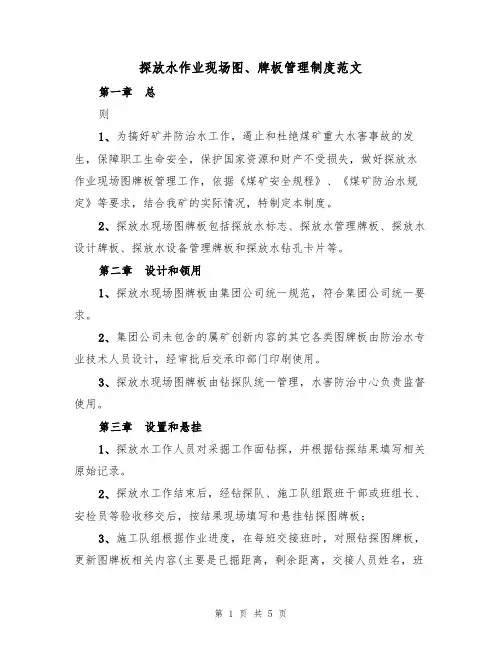

探放水作业现场图、牌板管理制度范文第一章总则1、为搞好矿井防治水工作，遏止和杜绝煤矿重大水害事故的发生，保障职工生命安全，保护国家资源和财产不受损失，做好探放水作业现场图牌板管理工作，依据《煤矿安全规程》、《煤矿防治水规定》等要求，结合我矿的实际情况，特制定本制度。

2、探放水现场图牌板包括探放水标志、探放水管理牌板、探放水设计牌板、探放水设备管理牌板和探放水钻孔卡片等。

第二章设计和领用1、探放水现场图牌板由集团公司统一规范，符合集团公司统一要求。

2、集团公司未包含的属矿创新内容的其它各类图牌板由防治水专业技术人员设计，经审批后交承印部门印刷使用。

3、探放水现场图牌板由钻探队统一管理，水害防治中心负责监督使用。

第三章设置和悬挂1、探放水工作人员对采掘工作面钻探，并根据钻探结果填写相关原始记录。

2、探放水工作结束后，经钻探队、施工队组跟班干部或班组长、安检员等验收移交后，按结果现场填写和悬挂钻探图牌板；3、施工队组根据作业进度，在每班交接班时，对照钻探图牌板，更新图牌板相关内容(主要是已掘距离，剩余距离，交接人员姓名，班次等内容)，真实反映允许掘进的剩余距离，以指导工作面生产作业人员正常作业；4、安检员交接班时，监督施工队组交接和填写图牌板。

并在图牌板上签字认可。

5、准备回采工作面或无施工队组的作业头面，需要探放水作业时，由钻探队通知水害防治中心、安全检查科进行验收。

验收合格填写图牌板。

第四章管理和使用1、防治水中心所属的牌板防治水技术员管理，____号煤层由地质技术员刘伟负责，____号煤层由水文技术员范永乐负责。

2、所有探放水作业的采掘工作面或作业地点都必须执行探放水图牌板挂牌管理，牌板的日常管理由探水队技术员吴建忠负责。

3、开拓、掘进工作面探放水图牌板的日常管理工作由该巷道施工的队组进行管理，队长为图牌板管理的主要负责人。

4、无法明确施工队组的探放水作业地点的图牌板的日常管理工作由钻探队负责管理。

探放水作业现场图、牌板管理制度第一章总则第一条为加强探放水作业现场管理，预防和控制水害事故，确保矿井安全生产，根据《矿山安全规程》、《煤矿安全规定》等相关法律法规，制定本制度。

第二条本制度适用于矿井探放水作业现场的管理工作，包括探放水设计、施工、监控等各个环节。

第三条探放水作业现场管理应遵循科学、严谨、安全、高效的原则，确保探放水作业的安全和有效性。

第二章探放水作业现场图管理第四条探放水作业现场图应包括矿井水文地质条件、掘进工作面布置、探放水钻孔布置、水文地质观测点等内容。

第五条探放水作业现场图的编制应由地测部门负责，根据矿井实际水文地质条件及时更新，并发放至相关作业单位。

第六条探放水作业现场图应悬挂在作业现场醒目位置，作业人员应熟悉图中所示内容，确保作业过程中遵循图中所示要求。

第七条探放水作业现场图应保持整洁、清晰，如有损坏或模糊不清，应及时更换。

第三章牌板管理制度第八条矿井应设立探放水牌板，内容包括探放水设计、施工、监控等各个环节的管理规定和要求。

第九条牌板应悬挂在矿井入口、作业现场等醒目位置，便于作业人员查阅和遵守。

第十条牌板内容应根据相关法律法规和矿井实际情况及时更新，确保信息的准确性和时效性。

第十一条牌板应保持整洁、完好，如有损坏或脱落，应及时修复或更换。

第四章探放水作业管理第十二条探放水作业应严格按照探放水设计进行，作业前应进行安全和技术交底，确保作业人员了解作业要求和流程。

第十三条探放水作业过程中，应做好钻孔记录、水文地质观测等各项工作，及时掌握作业情况。

第十四条作业过程中发现异常情况，应立即停止作业，报告地面相关部门，并根据实际情况采取相应措施。

第十五条探放水作业结束后，应做好工作总结，对作业过程中出现的问题进行分析和改进。

第五章监督检查第十六条矿井应加强对探放水作业现场图和牌板的监督检查，确保管理制度得到有效执行。

第十七条矿井安全监察部门应定期对探放水作业现场图和牌板进行检查，发现问题及时整改。

探放水作业现场图牌板管理制度为认真贯彻集团公司探放水图牌板管理的要求，切实做好我矿的探放水工作，结合我矿的实际情况，制定探放水图牌板管理办法及考核制度。

（一）防治水图牌板管理要求1、井下所有防治水相关牌板必须按照《安全质量标准化标准及细则》和相关文件要求进行制作和悬挂，并由防治水科进行审核。

2、防治水牌板内容填写要规范，字迹必须清晰、工整、美观，对于填写周期大于15天的牌板不得手写，必须使用打印塑封文字进行填写。

3、防治水相关牌板的日常维护与管理工作由其所在工作面的施工队组负责，队长为第一责任人。

4、井下防治水牌板主要为“四牌一图”，即：（1）探放水钻孔施工验收记录牌；（2）探放水位置牌；（3）探水（掘进）指令牌；（4）探水起点牌；（5）探防治水钻孔布置设计图，其中，探放水钻孔施工验收记录牌内的掘进进尺情况由当班掘进施工班组的验收员负责填写，其余内容由探水队班组长负责填写；探放水位置牌由探水队负责填写，并按照隔次悬挂要求进行悬挂（即本次探水时将上次探水位置牌悬挂好）；掘进（探水）指令牌由安全指挥中心主任对其内容进行确认并签字；探水起点牌及其它探放水有关图板由探水队负责按照安全质量标准化有关牌板悬挂要求进行悬挂。

5、牌板内容除指定人员外，其他任何人不得擅自更改、涂抹和故意损坏防治水牌板，若发现将追究行为人责任，同时，该责任区负责人负连带责任。

6、探水队在每条巷道开始探水施工以前必须按照质量标准化相关要求将探放水相关牌板悬挂到位。

7、探水队每次探水后要根据实际探水情况及时填写探水钻孔验收记录牌，内容必须与探水钻孔验收表一致。

8、探放水牌板（主要为探水施工相关牌板）必须悬挂在巷道右帮侧距离工作面迎头30米的范围内。

9、掘进施工队组每班施工作业结束后验收员要根据当班掘进情况如实填写掘进进尺，真实反映允许掘进的剩余距离，以保证工作面的探放水和掘进工作有序衔接。

10、防治水科负责对防治水牌板的填写、悬挂以及日常维护进行随机检查、指正。

煤矿探放水作业现场图牌板管理制度
为认真贯彻《煤矿安全规程》、《煤矿防治水规定》，严格执行“预测预报，有掘必探，先探后掘，先治后采”的探放水原则，加强探放水作业现场图牌板管理，指导探放水施工作业，特制定本制度。

一、探放水图牌板类别
工作面探放水钻孔设计三视图、工作面探放水安全确认移交签字牌板及物探进尺管理牌板、探放水进尺管理牌板。

二、探放水图牌板放置及填写要求
1、探放水图牌板采用角钢进行固定，放置于距离工作面50米范围内。

2、工作面物探结束后，地测科填写物探进尺管理牌板。

3、工作面钻探结束后，经“四人联锁”验收签字，地测科填写探放水安全确认移交签字牌板及探放水进尺管理牌板。

4、施工单位要按照准掘距离进行施工，施工过程中填写已掘进距离和剩余掘进距离，掘进队组带班长及当班安全员进行交接签字确认。

三、探放水图牌板管理要求
1、凡地测科指定要求进行探掘循环作业的工作面必须执行探放水图牌板挂牌管理。

2、工作面探放水图牌板的日常管理由该巷道施工单位进行管理，队长、书记为图牌板管理的主要负责人。

3、施工队队长、书记对图牌板进行日常性检查，检查内容
包括牌板悬挂位置、填写项目是否齐全以及填写内容是否正确等。

4、地测科负责井下工作面探放水图牌板的随机检查、指导与考核。

5、安全员负责对探放水图牌板管理进行全面监督，发现问题及时处理。

四、本制度自发布之日起执行。

编号：SM-ZD-90118探放水作业现场图、牌板管理制度Through the process agreement to achieve a unified action policy for different people, so as to coordinate action, reduce blindness, and make the work orderly.编制：____________________审核：____________________批准：____________________本文档下载后可任意修改探放水作业现场图、牌板管理制度简介：该制度资料适用于公司或组织通过程序化、标准化的流程约定，达成上下级或不同的人员之间形成统一的行动方针，从而协调行动，增强主动性，减少盲目性，使工作有条不紊地进行。

文档可直接下载或修改，使用时请详细阅读内容。

第一章总则1、为搞好矿井防治水工作，遏止和杜绝煤矿重大水害事故的发生，保障职工生命安全，保护国家资源和财产不受损失，做好探放水作业现场图牌板管理工作，依据《煤矿安全规程》、《煤矿防治水规定》等要求，结合我矿的实际情况，特制定本制度。

2、探放水现场图牌板包括探放水标志、探放水管理牌板、探放水设计牌板、探放水设备管理牌板和探放水钻孔卡片等。

第二章设计和领用1、探放水现场图牌板由集团公司统一规范，符合集团公司统一要求。

2、集团公司未包含的属矿创新内容的其它各类图牌板由防治水专业技术人员设计，经审批后交承印部门印刷使用。

3、探放水现场图牌板由钻探队统一管理，水害防治中心负责监督使用。

第三章设置和悬挂1、探放水工作人员对采掘工作面钻探，并根据钻探结果填写相关原始记录。

2、探放水工作结束后，经钻探队、施工队组跟班干部或班组长、安检员等验收移交后，按结果现场填写和悬挂钻探图牌板；3、施工队组根据作业进度，在每班交接班时，对照钻探图牌板，更新图牌板相关内容（主要是已掘距离，剩余距离，交接人员姓名，班次等内容），真实反映允许掘进的剩余距离，以指导工作面生产作业人员正常作业；4、安检员交接班时，监督施工队组交接和填写图牌板。

矿井探放水现场管理牌板、
记录、台账及准掘通知单标准
各类牌板
一、ⅩⅩⅩ工作面探放水钻孔设计图
内容：1、钻孔俯视图。

2、钻孔正视图。

3、单孔设计图（超前距：岩巷≥20m，煤巷≥30m）。

要求：1、放置在工作面大样图处。

2、大小规格与大样图一样。

二、探放水记录管理牌板
悬挂位置：钻探地点侧帮。

由钻探队负责填写、相关验收人签字。

三、准掘牌板
ⅩⅩⅩ巷准掘牌板
悬挂位置：钻探地点侧帮。

由掘进队组负责填写、相关人员签字
四、探放水起始点牌板
悬挂位置：钻探地点顶板，由钻探队负责悬挂。

尺寸建议20CM*20CM
钻孔竣工验收单
ⅩⅩⅩ巷探放水钻孔竣工验收单
悬挂位置：钻探地点侧帮。

由掘进队组负责填写、相关人员签字
探放水记录台账
六、探放水记录台帐
准掘通知单
七、ⅩⅩⅩ巷准掘通知单
单位：
根据探放水设计，钻探队于探放水施工完毕，经验收合格，允许掘进米到米。

望接到通知后，严格按照准掘距离掘进。

特此通知！
地测部门：
接收单位：
年月日。

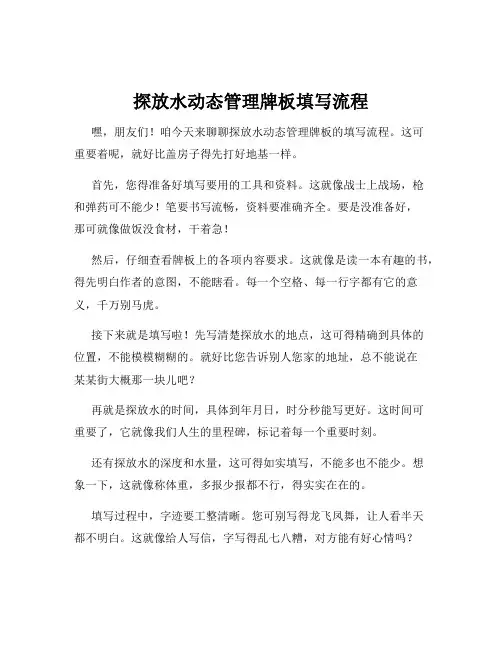

探放水动态管理牌板填写流程嘿，朋友们！咱今天来聊聊探放水动态管理牌板的填写流程。

这可重要着呢，就好比盖房子得先打好地基一样。

首先，您得准备好填写要用的工具和资料。

这就像战士上战场，枪和弹药可不能少！笔要书写流畅，资料要准确齐全。

要是没准备好，那可就像做饭没食材，干着急！然后，仔细查看牌板上的各项内容要求。

这就像是读一本有趣的书，得先明白作者的意图，不能瞎看。

每一个空格、每一行字都有它的意义，千万别马虎。

接下来就是填写啦！先写清楚探放水的地点，这可得精确到具体的位置，不能模模糊糊的。

就好比您告诉别人您家的地址，总不能说在某某街大概那一块儿吧？再就是探放水的时间，具体到年月日，时分秒能写更好。

这时间可重要了，它就像我们人生的里程碑，标记着每一个重要时刻。

还有探放水的深度和水量，这可得如实填写，不能多也不能少。

想象一下，这就像称体重，多报少报都不行，得实实在在的。

填写过程中，字迹要工整清晰。

您可别写得龙飞凤舞，让人看半天都不明白。

这就像给人写信，字写得乱七八糟，对方能有好心情吗？另外，填写的数据要有依据，不能瞎编乱造。

这可不是写童话故事，可以随意想象。

这是实实在在的工作，得严肃对待。

填完之后，别着急交差，自己先检查一遍。

看看有没有漏填的，有没有写错的。

这就像考试做完卷子检查一样，重要性不言而喻。

最后，把填写好的牌板放在规定的位置，要显眼，让人一眼就能看到。

总之，探放水动态管理牌板的填写可不能马虎，每一个步骤都要认真对待，这关系着工作的顺利进行，关系着安全呢！您说是不是这个理儿？。

1--- 真理独一可靠的标准就是永远自相吻合探放水作业现场图、牌板管理制度第一章1、为搞好矿井防治水工作，遏止和杜绝煤矿重要水害事故的发生，保障职工生命安全，保护国家资源和财产不受损失，做好探放水作业现场图牌板管理工作，依照《煤矿安全规程》、《煤矿防治水规定》等要求，结合我矿的本质情况，特拟定本制度。

2、探放水现场图牌板包括探放水标志、探放水管理牌板、探放水设计牌板、探放水设备管理牌板和探放水钻孔卡片等。

第二章设计和领用1、探放水现场图牌板由公司公司一致规范，吻合公司公司一致要求。

2、公司公司未包括的属矿创新内容的其他各样图牌板由防治水专业技术人员设计，经审批后交承印部门印刷使用。

3、探放水现场图牌板由钻探队一致管理，水害防治中心负责督查使用。

第三章设置和悬挂1、探放水工作人员对采掘工作面钻探，并依照钻探结果填写相关原始记录。

2、探放水工作结束后，经钻探队、施工队组随从干部或班组长、安检员等查收移交后，按结果现场填写和悬挂钻探图牌板；3、施工队组依照作业进度，在每班交接班时，比较钻探图牌板，更新图牌板相关内容（主若是已掘距离，节余距离，交接人员姓名，班次等内容），真实反响赞同掘进的节余距离，以指导工作面生产作业人员正常作业；4、安检员交接班时，督查施工队组交接和填写图牌板。

并在图牌板上签字认可。

5、准备回采工作面或无施工队组的作业头面，需要探放水作业时，由钻探队通知水害防治中心、安全检查科进行查收。

查收合格填写图牌板。

第四章管理和使用1、防治水中心所属的牌板防治水技术员管理， 5 号煤层由地质技术员刘伟负责， 10 号煤层由水文技术员范永乐负责。

2、所有探放水作业的采掘工作面或作业地址都必定执行探放水图牌板挂牌管理，牌板的平常管原由探水队技术员吴建忠负责。

3、开拓、掘进工作面探放水图牌板的平常管理工作由该巷道施工的队组进行管理，队长为图牌板管理的主要负责人。

4、无法明确施工队组的探放水作业地址的图牌板的平常管理工作由钻探队负责管理。

一、ⅩⅩⅩ工作面探放水钻孔设计图
内容要求：1、钻孔设计示意图。

2、钻孔参数。

3、外图框2cm，内图框1cm。

悬挂位置：放置在工作面大样牌板处。

尺寸：大小规格与大样牌板一样。

XXX工作面探放水示意图
二、XXX工作面探放水管理牌板
要求：1、拍板尺寸60c m×80cm.
2、外图框2cm，内图框1cm。

3、悬挂位置：钻探地点侧帮5米范围内。

XXX工作面探放水管理牌板
三、准掘牌板
要求：1、尺寸：45c m×35cm 。

2、外图框2cm，内图框1cm。

3、悬挂位置：交班时悬挂于工作面迎头永久支护5米范围内。

4、由掘进队组安检工负责填写。

四、探放水起始点牌板
要求：1、悬挂位置：钻探地点侧帮。

2、由钻探队负责悬挂。

3、尺寸：25cm×30cm。

4、外图框2cm，内图框1cm。

五、当班掘进起始点指示牌
要求：1、悬挂位置：交班时永久支护最前侧帮。

2、钢板喷漆
3、尺寸：10cm×50cm。

探放水作业现场图牌板管理及考核制度为认真贯彻集团公司探放水作业现场图牌板管理的要求，切实做好我矿的探放水工作，结合我矿的实际情况，制定探放水作业现场图牌板管理办法及考核制度。

第1条探放水图牌板实施流程1、探放水工作人员对掘进工作面前方进行超前钻探，并根据钻探结果填写现场钻探图牌板；2、钻探施工人员填写单孔验收单并报技术科；3、技术科根据单孔验收单的钻探情况编制允许掘进通知单并审签后下发到相关单位；4、施工区队根据允许掘进通知单每班施工作业结束后要填写允许掘进图牌板，真实反映允许掘进的剩余距离，以指导工作面生产作业人员正常作业；按照以上探掘循环作业，保证掘进、开拓工作面在超前距的范围内生产，确保安全。

第2条探放水图牌板管理要求1、凡技术科指定要求进行探掘循环作业的工作面必须执行探放水图牌板挂牌管理。

2、开、掘工作面探放水图牌板的日常管理工作由该巷道施工区队进行管理，区队区长、区队工程师（助理）为图牌板管理的主要负责人。

3、技术科根据集团公司的统一格式编制探放水图牌板填写说明，并对负责日常管理探放水图牌板的区队技术员或验收员进行培训和监督。

4、施工超前探测钻孔的负责人必须及时填制单孔验收单并每日上午10点以前汇报技术科（不准隔日汇报）。

5、技术科自收到单孔验收单后两小时内编制完成允许/停止掘进通知单，并经技术科长和各有关科室负责人及总工程师审签后一小时之内下发到施工区队。

6、施工区队收到允许/停止掘进通知单后，由技术员或验收员严格按照通知单的要求填写允许掘进图牌板。

7、探放水图牌板必须悬挂在上帮侧距离工作面迎头30米的范围内。

8、施工区队班长、技术员对图牌板进行日常性检查，检查内容包括图牌板吊挂的位置、填写项目是否齐全以及填写内容是否正确，发现问题，立即整改。

9、技术科全面负责开掘工作面水文地质安全分析评价，结合单孔验收单做出正确判断，决定探放水孔的设计和下发写允许/停止掘进通知单。

10、技术科负责井下探放水工作的抽样验收、指导以及工作面图牌板的随机检查、指正、考核。
