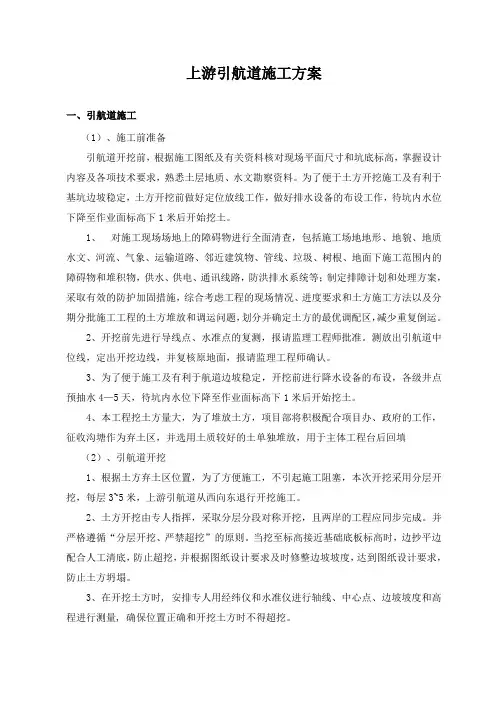

上游引航道施工方案一、引航道施工（1）、施工前准备引航道开挖前，根据施工图纸及有关资料核对现场平面尺寸和坑底标高，掌握设计内容及各项技术要求，熟悉土层地质、水文勘察资料。
为了便于土方开挖施工及有利于基坑边坡稳定，土方开挖前做好定位放线工作，做好排水设备的布设工作，待坑内水位下降至作业面标高下1米后开始挖土。
1、对施工现场场地上的障碍物进行全面清查，包括施工场地地形、地貌、地质水文、河流、气象、运输道路、邻近建筑物、管线、垃圾、树根、地面下施工范围内的障碍物和堆积物，供水、供电、通讯线路，防洪排水系统等；制定排障计划和处理方案，采取有效的防护加固措施，综合考虑工程的现场情况、进度要求和土方施工方法以及分期分批施工工程的土方堆放和调运问题，划分并确定土方的最优调配区，减少重复倒运。
2、开挖前先进行导线点、水准点的复测，报请监理工程师批准。
测放出引航道中位线，定出开挖边线，并复核原地面，报请监理工程师确认。
3、为了便于施工及有利于航道边坡稳定，开挖前进行降水设备的布设，各级井点预抽水4—5天，待坑内水位下降至作业面标高下1米后开始挖土。
4、本工程挖土方量大，为了堆放土方，项目部将积极配合项目办、政府的工作，征收沟塘作为弃土区，并选用土质较好的土单独堆放，用于主体工程台后回填（2）、引航道开挖1、根据土方弃土区位置，为了方便施工，不引起施工阻塞，本次开挖采用分层开挖，每层3~5米，上游引航道从西向东退行开挖施工。
2、土方开挖由专人指挥，采取分层分段对称开挖，且两岸的工程应同步完成。
并严格遵循“分层开挖、严禁超挖”的原则。
当挖至标高接近基础底板标高时，边抄平边配合人工清底，防止超挖，并根据图纸设计要求及时修整边坡坡度，达到图纸设计要求，防止土方坍塌。
3、在开挖土方时, 安排专人用经纬仪和水准仪进行轴线、中心点、边坡坡度和高程进行测量, 确保位置正确和开挖土方时不得超挖。
4、雨期施工时，应分段进行开挖，并在航道两侧围以土堤或挖排水沟，以防地面雨水流入航道，同时应经常检查边坡和支护情况，防止坑壁受雨水浸泡造成塌方。
船闸工程施工组织设计第一章综述1.1项目概况松花江干流大顶子山航电枢纽工程位于哈尔滨市下游46km处，是松花江干流规划7个梯级航运枢纽工程中的第一个梯级，该工程的建设对改善哈市水环境、发挥航运、发电、水产养殖及旅游业的综合效益有着十分重要的意义。
航电枢纽主要由船闸、泄洪闸、电站、土坝、坝顶公路桥、连接段及生产生活辅助设施等建筑物组成，船闸作为航电枢纽工程的一部分，左侧紧邻泄洪闸、右侧与岸相接。
1.2闸位布置大顶子山船闸闸位位于松花江右岸侧，船闸纵轴线和枢纽大坝中轴线夹角89.5°。
1.3工程组成内容和建设规模、标准1.3.1工程组成内容船闸工程由上下闸首、闸室、上下游导航墙、上下游靠船墩、上下游隔流堤、跨闸室公路桥等部分组成。
见《cz-01船闸结构图》。
1.3.2建设规模、标准本船闸为Ⅲ级通航建筑物。
主体结构水工建筑物级别为：上闸首:一级水工建筑物；下闸首、闸室:二级水工建设物；导航墙、靠船墩、隔流堤:三级水工建筑物，临时工程:四级水工建筑物。
船闸基本尺寸为28×180×3.5m(口门窗×闸室长×最小槛上水深)，上、下游主导航墙及调顺段各长390m，上、下游靠船段各长160m(上、下游靠船墩各8个)，上游分隔堤长645m(包括导航墙及靠船墩)，下游分隔直线长550m(包括导航墙及靠船墩)，之后接700m 长的圆弧段(半径1500m)，隔流堤下接1476m长的抛石顺坝。
上、下闸首闸门为钢质平板人字门，阀门为钢质平板提升门，闸、阀门启闭机均采用液压直推式启闭机。
上、下闸首检修闸门采用钢质叠梁门，检修闸门的吊装设备采用立柱桥式起重机。
电气控制系统采用集散控制系统，主要设备采用PLC和工控机，配电采用电网管理系统进行监测。
1.4船闸建筑物各部位高程船闸建筑物各部位高程1.5主要工程数量、材料和设备船闸主要工程数量表砼抗冻标号：F300；砼防渗标号：W6。
一、工程概况本工程位于某河流河段，主要建设内容包括河堤加固、船闸建设、航道整治等。
河堤加固长度为1000米，船闸建设包括船闸主体、上下游引航道、上下游引桥等，航道整治包括疏浚、护岸等。
工程总投资为XXX万元。
二、施工组织与管理1. 施工组织（1）成立项目经理部，负责整个工程的施工组织与管理。
（2）设立各施工班组，明确各班组职责，确保工程顺利进行。
（3）建立安全生产责任制，确保施工安全。
2. 管理措施（1）加强施工进度管理，确保工程按期完成。
（2）加强施工质量监管，确保工程质量符合要求。
（3）加强施工成本控制，降低工程成本。
（4）加强环境保护，减少施工对周边环境的影响。
三、施工方案1. 河堤加固施工（1）采用水泥混凝土重力式挡墙结构，厚度为0.5米，基础埋深为1.5米。
（2）河堤加固工程分为两个阶段：第一阶段为河堤清淤，第二阶段为河堤浇筑。
（3）河堤清淤采用挖掘机、自卸汽车等设备进行，清淤深度为1.0米。
（4）河堤浇筑采用混凝土搅拌车、泵车等设备进行，浇筑厚度为0.5米。
2. 船闸建设（1）船闸主体采用钢结构，分为闸室、闸门、启闭机等部分。
（2）闸室尺寸为：长×宽×高=100×20×5米。
（3）上下游引航道采用水泥混凝土护岸，宽度为10米。
（4）上下游引桥采用预应力混凝土结构，长度为100米。
3. 航道整治（1）疏浚采用挖泥船、泥浆泵等设备进行，疏浚深度为2.0米。
（2）护岸采用石笼结构，石笼尺寸为：长×宽×高=2.0×1.0×1.0米。
（3）疏浚、护岸工程同步进行，确保航道畅通。
四、施工进度安排1. 河堤加固：第一阶段（清淤）15天，第二阶段（浇筑）30天，共计45天。
2. 船闸建设：主体结构施工60天，上下游引航道、引桥施工45天，共计105天。
3. 航道整治：疏浚、护岸工程同步进行，共计90天。
五、施工保障措施1. 人员保障：组建一支技术过硬、经验丰富的施工队伍，确保工程顺利进行。
本工程为某水利工程闸室施工项目，位于XX省XX市XX县。
工程主要包括闸室、上下游引航道、船闸等建筑物。
闸室为单孔单室结构，闸室净宽10米，净高5米，有效水深4.5米。
闸室采用钢筋混凝土结构，上下游引航道采用浆砌块石结构。
二、施工方案1. 施工顺序（1）施工准备阶段：包括施工图纸会审、施工组织设计编制、材料设备采购、施工人员培训等。
（2）基础施工阶段：包括闸室基坑开挖、基础处理、垫层铺设、基础钢筋绑扎、基础混凝土浇筑等。
（3）主体施工阶段：包括闸室墙体、顶板、底板钢筋绑扎、模板安装、混凝土浇筑等。
（4）上下游引航道施工阶段：包括上下游引航道基础处理、浆砌块石施工、路面铺装等。
（5）附属工程及装修阶段：包括启闭机安装、电气设备安装、排水系统施工、消防系统施工、绿化等。
2. 施工工艺（1）基础施工1）闸室基坑开挖：采用人工开挖与机械开挖相结合的方式，确保开挖质量。
2）基础处理：根据地质情况，采用换填、压实、灌浆等方法进行处理。
3）垫层铺设：铺设C15混凝土垫层，厚度100mm。
4）基础钢筋绑扎：按照设计要求，进行钢筋绑扎，确保钢筋位置准确。
5）基础混凝土浇筑：采用商品混凝土，采用分层浇筑、分段振捣的方式，确保混凝土质量。
（2）主体施工1）墙体、顶板、底板钢筋绑扎：按照设计要求，进行钢筋绑扎，确保钢筋位置准确。
2）模板安装：采用钢模板，按照设计要求进行安装，确保模板位置准确、稳固。
3）混凝土浇筑：采用商品混凝土，采用分层浇筑、分段振捣的方式，确保混凝土质量。
（3）上下游引航道施工1）基础处理：根据地质情况，采用换填、压实、灌浆等方法进行处理。
2）浆砌块石施工：按照设计要求，进行浆砌块石施工，确保质量。
3）路面铺装：采用沥青混凝土路面铺装，确保路面平整、坚实。
3. 质量控制（1）加强施工过程中的质量控制，确保施工质量符合设计要求。
（2）严格执行施工规范，加强施工人员培训，提高施工质量意识。
（3）对施工过程中的关键工序进行严格检查，确保施工质量。
一、工程概况本项目为XX航道船闸工程，位于XX市XX区XX镇，工程内容包括船闸主体结构、附属设施、设备安装等。
船闸等级为XX级，设计年通过能力为XX万吨。
本工程总投资XX万元，计划工期XX个月。
二、施工组织机构1. 施工项目经理部项目经理部下设工程技术部、质量安全管理部、物资设备部、财务部、人力资源部等部门，负责整个工程的施工组织、协调、管理和监督。
2. 施工班组施工班组分为土建班组、安装班组、设备调试班组等，负责具体施工任务。
三、施工进度计划1. 施工准备阶段：1个月（1）完成施工图纸的审查、会审和交底工作；（2）组织施工人员培训；（3）完成施工材料的采购、运输和储备；（4）办理施工许可证等相关手续。
2. 土建施工阶段：6个月（1）进行船闸主体结构的施工，包括闸室、上下游引航道、导航墙等；（2）进行地基处理和基础施工；（3）进行防水、排水、防渗等工程。
3. 安装施工阶段：3个月（1）进行船闸设备的安装，包括启闭机、导航系统、电气控制系统等；（2）进行附属设施的建设，如栈桥、防护设施、消防设施等。
4. 调试阶段：2个月（1）进行设备调试和试运行；（2）进行工程质量验收。
四、施工技术措施1. 施工准备（1）组织施工人员学习施工图纸和技术规范；（2）制定施工方案，明确施工工艺、施工顺序、施工要求等；（3）对施工设备进行检查和维护，确保设备正常运行。
2. 土建施工（1）进行地基处理，确保地基稳定；（2）采用钢筋混凝土结构，保证船闸主体结构的强度和耐久性；（3）进行防水、排水、防渗等工程，确保船闸内部环境干燥、清洁。
3. 安装施工（1）按照设备安装工艺进行施工，确保设备安装牢固、准确；（2）进行电气控制系统调试，确保设备运行稳定、可靠。
4. 调试阶段（1）进行设备试运行，检查设备运行情况；（2）进行质量验收，确保工程质量符合要求。
五、质量安全管理1. 质量管理（1）建立健全质量管理体系，明确质量责任；（2）对施工过程进行全程监控，确保工程质量；（3）对施工人员进行质量培训，提高质量意识。
船闸工程施工组织设计一、工程概述船闸工程是水利工程中的重要组成部分，其主要功能是实现船舶在上下游水位差较大的河流或湖泊之间的顺利通行。
本船闸工程位于某河流交汇处，主要包括船闸主体、上下游引航道、阀门室、电站等建筑物。
工程规模较大，施工周期较长，施工过程中需要充分考虑工程质量、安全、进度和成本等方面的因素。
二、施工组织设计原则1. 确保工程质量：船闸工程涉及众多施工环节，施工组织设计要确保各个环节符合设计和规范要求，保证工程质量。
2. 安全第一：施工过程中要严格遵守安全规程，预防安全事故的发生，确保人员生命安全和工程设施安全。
3. 合理组织施工：根据工程特点和施工条件，合理配置资源，优化施工顺序，提高施工效率。
4. 控制工程成本：在保证工程质量和安全的前提下，合理控制工程成本，降低投资支出。
5. 环保节能：施工过程中要注意环境保护，减少对环境的影响，提高资源利用效率。
三、施工组织设计内容1. 施工总体布局：根据工程特点和施工条件，合理划分施工区域，明确施工流向和施工顺序，确保施工顺利进行。
2. 施工进度计划：制定详细的施工进度计划，明确各施工阶段的时间节点，确保工程按期完成。
3. 施工资源配置：合理配置人力、物力、财力等资源，满足施工需求。
4. 施工工艺及质量控制：针对船闸工程的各个分部分项，制定合理的施工工艺和质量控制措施，确保工程质量。
5. 施工安全管理：制定施工安全管理制度和应急预案，加强施工现场安全管理，预防安全事故的发生。
6. 施工环境保护：采取有效措施，减少施工过程中对环境的影响，确保环保要求得到满足。
7. 施工信息化管理：利用现代信息技术，实现施工过程的实时监控和管理，提高施工组织设计的执行力和效果。
四、施工组织设计实施与监控1. 施工过程中，要加强与业主、设计、监理等各方的沟通与协调，确保施工组织设计的顺利实施。
2. 定期对施工组织设计的执行情况进行检查，发现问题及时调整，确保施工进度、质量和安全目标的实现。
船闸工程施工技术随着我国内河航运事业的蓬勃发展，船闸工程在交通运输体系中的地位日益重要。
船闸工程作为内河航道的重要组成部分，其施工技术的发展和应用对于提高航运能力、促进地区经济发展具有重要意义。
本文将简要介绍船闸工程施工技术的相关内容。
一、船闸工程概述船闸工程是利用水工构筑物调节水位，实现船舶上下游通行的人工渠道。
船闸工程主要包括船闸主体、上下游引航道、导航墙、泄水闸等部分。
船闸主体是船闸工程的核心部分，负责控制水位升降，实现船舶的过闸需求。
上下游引航道则连接船闸主体和航道，为船舶提供通行条件。
导航墙则起到引导船舶安全航行的作用。
泄水闸则负责在船闸关闭时排除船闸内的积水，保证船闸结构安全。
二、船闸工程施工技术1. 船闸主体施工技术船闸主体施工技术主要包括混凝土浇筑、模板施工、防水施工等环节。
在混凝土浇筑方面，采用装配式模板整体液压滑移非泵送混凝土施工技术，提高了工作效率，实现了混凝土一次浇筑成型，成品平整光滑。
在模板施工方面，采用电力控制的皮带机-分料仓分段挂接串筒入仓工艺，混凝土浇筑入仓快速高效。
在防水施工方面，采用低塌落度非泵送混凝土，减少了水泥用量，降低了水化热。
2. 上下游引航道施工技术上下游引航道的施工技术主要包括航道开挖、护坡施工、靠船墩施工等环节。
在航道开挖方面，采用先进的施工技术和设备，确保航道开挖质量和进度。
在护坡施工方面，采用现浇混凝土护坡施工技术，提高了护坡的稳定性和耐久性。
在靠船墩施工方面，采用新型材料和施工技术，提高了靠船墩的使用寿命和船舶停靠安全性。
3. 导航墙施工技术导航墙施工技术主要包括导航墙基础施工、导航墙主体施工等环节。
在导航墙基础施工方面，采用堆石基础施工技术，提高了基础的稳定性和承载能力。
在导航墙主体施工方面，采用预制混凝土构件施工技术，提高了导航墙的施工速度和质量。
4. 泄水闸施工技术泄水闸施工技术主要包括泄水闸基础施工、泄水闸主体施工等环节。
在泄水闸基础施工方面，采用地下连续墙施工技术，保证了泄水闸基础的稳定性和安全性。
施工方案（船闸）在水域交通运输中，船闸是一种重要的设施，可以帮助船只在水位不同的区域之间通过。
施工一个船闸需要综合考虑水文地质条件、工程结构设计、施工方法等因素，保证船闸的安全可靠运行。
本文将以船闸施工方案为主题，对相关内容进行探讨。
一、工程背景船闸作为水域交通建设的重要组成部分，能够提高水域交通效率，促进经济发展。
在选择船闸施工地点时，需要考虑水域的流量情况、地质条件、周边环境等因素，确保船闸的设计和施工符合实际需求。
二、施工准备1.方案确定：根据工程需求和实际条件确定船闸的设计方案，包括船闸的规格尺寸、水位控制方式、通航能力等。
2.材料准备：准备施工所需的材料和设备，包括混凝土、钢筋、砂石等建筑材料，以及挖掘机、起重机等施工设备。
3.人员培训：对参与施工的工作人员进行培训，确保他们熟悉施工流程和安全操作规范。
三、施工过程1.基础工程：首先进行船闸基础的开挖和浇筑工作，确保船闸的稳固性。
2.主体结构：按照设计方案进行船闸主体结构的施工，包括闸门、水闸等部分的搭建和安装。
3.水工建筑：对船闸周围的水工建筑进行修建，包括引水渠道、船闸进出口等。
4.设备安装：安装船闸所需的电气设备、控制系统等，确保船闸的正常运行。
5.验收和调试：完成施工后，进行船闸的验收和调试工作，确保船闸达到设计要求。
四、施工安全1.安全防护：在施工现场设置必要的安全防护措施，包括安全围栏、安全帽等，确保施工人员的安全。
2.监控管理：加强施工现场的监控管理，定期检查施工设备和材料的使用情况，及时发现并解决安全隐患。
3.应急预案：制定应急预案，对可能发生的施工事故进行预想和应对计划，确保在紧急情况下的安全处置。
五、施工质量1.质量控制：加强对施工工艺的管理和控制，确保施工质量符合设计要求。
2.质量验收：经过施工完成后的质量验收，包括结构强度、水位控制精度等方面的检测，确保船闸的质量。
3.完工交付：完成施工后，整理相关施工资料并交付验收，确保工程的顺利结束。
一、工程概况1. 工程名称：[船闸名称]2. 工程地点：[具体地理位置]3. 工程规模：[船闸尺寸、设计通航能力等]4. 工程内容：船闸主体结构、引航道、导航墙、上下游引航道、船闸门、启闭机、配套设施等。
5. 工程工期：[预计工期]二、施工组织与管理1. 施工组织机构- 施工项目经理部- 施工项目部- 施工班组2. 施工管理- 施工进度管理- 施工质量管理- 施工安全管理- 施工成本管理- 施工资料管理三、施工工艺与施工方法1. 土方工程- 土方开挖：采用挖掘机配合自卸汽车进行土方开挖，开挖深度根据设计要求进行。
- 土方回填：采用挖掘机、自卸汽车进行土方回填，确保回填土密实度。
2. 桩基础工程- 桩基础类型：根据地质条件选择合适的基础形式，如灌注桩、预制桩等。
- 桩基础施工：采用旋挖钻机、打桩机等设备进行桩基础施工。
3. 船闸主体结构工程- 模板工程：采用定型钢模板、滑移系统、皮带机及分料系统进行施工，提高工效。
- 钢筋工程：采用绑扎、焊接等工艺进行钢筋施工。
- 混凝土工程：采用低塌落度非泵送混凝土，确保混凝土质量。
4. 船闸门及启闭机工程- 船闸门制作：采用焊接、切割等工艺进行船闸门制作。
- 启闭机安装：采用吊装、调整等工艺进行启闭机安装。
5. 配套设施工程- 电气工程：采用电缆敷设、设备安装等工艺进行电气工程。
- 水利工程：采用管道敷设、设备安装等工艺进行水利工程。
四、施工进度计划1. 施工准备阶段：[时间]2. 土方工程阶段：[时间]3. 桩基础工程阶段：[时间]4. 船闸主体结构工程阶段：[时间]5. 船闸门及启闭机工程阶段：[时间]6. 配套设施工程阶段：[时间]7. 工程验收阶段：[时间]五、施工质量控制1. 施工材料质量：严格控制施工材料的质量，确保材料符合设计要求。
2. 施工过程质量：严格执行施工工艺，加强施工过程中的质量控制。
3. 施工验收质量：对施工完成的工程进行验收，确保工程质量符合设计要求。
