集成电路参数

CMOS电路特性与参数

CMOS（Complementary Metal-Oxide-Semiconductor，互补式金属氧化物半导体）是一种常见的集成电路技术。它由一对互补的MOSFET（金属氧化物半导体场效应晶体管）构成，具有高集成度、低功耗和高噪声抑制等优点。在本文中，我们将探讨CMOS电路的特性和参数。

一、CMOS电路的基本特性

CMOS电路采用了互补的nMOS和pMOS晶体管，使得在非导通状态下电流基本为零，从而实现了极低的静态功耗。此外，由于nMOS和pMOS晶体管的互补作用，CMOS电路还具有较高的抗噪声性能和较宽的工作电压范围。这些特性使得CMOS电路成为了现代集成电路设计的重要选择。

二、CMOS电路的关键参数

1. 高电平（High Level，或简称"High"）和低电平（Low Level，或简称"Low"）电压：这两个参数定义了CMOS电路中表示逻辑状态的电压范围。通常情况下，高电平电压应接近于供电电压（VDD），低电平电压应接近于地（GND）。

2. 阈值电压：阈值电压（Threshold Voltage）是指晶体管切换电流的参考电压。对于nMOS晶体管，阈值电压为正值；对于pMOS晶体管，阈值电压为负值。阈值电压决定了晶体管的导通和截止的条件。 3. 驱动能力：驱动能力（Drive Capability）是指CMOS电路对外部负载的驱动能力。它通常由晶体管的截止电压和饱和电压确定。高驱动能力可以保证信号在电路中的传输质量和速度。

4. 功耗：CMOS电路的功耗主要包括静态功耗和动态功耗。静态功耗是指电路在静止状态下的功耗，主要由漏电流引起；动态功耗是指电路在切换状态时的功耗，主要由充电和放电电流引起。降低功耗是CMOS电路设计的一个重要目标。

5. 速度：CMOS电路的速度取决于晶体管的开关速度和电路中的延迟。晶体管的开关速度主要由其驱动能力和晶体管的尺寸确定；电路中的延迟主要由线路长度、传输门的个数等因素决定。

1014b集成电路芯片参数

1014B集成电路芯片是一种通用型集成电路芯片，通常用于电子设备中的控制和信号处理。这种芯片具有多种参数，包括但不限于以下几个方面：

1. 功能特点，1014B集成电路芯片通常具有多种功能特点，比如数字信号处理、模拟信号处理、通信接口、存储器控制等。这些功能特点使得该芯片可以被广泛应用于各种电子设备中。

2. 输入/输出特性，该芯片的输入/输出特性包括输入/输出电压范围、输入/输出阻抗、输入/输出电流等。这些特性对于设计电路时需要考虑的参数。

3. 电气特性，包括工作电压范围、工作温度范围、静态功耗、动态功耗等。这些特性对于电路设计和电路稳定性具有重要意义。

4. 封装类型，1014B集成电路芯片通常有多种封装类型可供选择，比如DIP封装、SOP封装、QFN封装等，不同的封装类型适用于不同的应用场景。

5. 性能参数，比如时钟频率、响应时间、工作频率等，这些参数直接影响到芯片的工作性能和速度。

综上所述，1014B集成电路芯片具有多种参数，包括功能特点、输入/输出特性、电气特性、封装类型和性能参数等。这些参数对于设计和选择电子设备中的芯片具有重要意义。

KA22427-AM调谐，FM中放收音集成电路

KA22427是韩国三星公司生产的AM调谐，FM中放收音集成电路，应用于各种收音

机，收录音机及组合音响中。

1. KA22427内电路方框图及引脚功能

KA22427集成块调幅部分包含从AM天线输入至检波输出的全部电路：调频部分不

含高频放大及混频，只含从FM中频输入至鉴频输出的全部电路。此外，该集成电路

还含有功放电路。因此，KA22427只要再配上调频高频头即可构成一台完整的调频，

调幅收音机。 KA22427集成块内电路方框图如图所示，该IC采用16脚双列直插式封装，其集成电路

的引脚功能见表所列。

2. KA22427主要电参数

KA22427集成电路工作电源电压范围为3--12V.典型工作电压Vcc=4.5-9V.

(1）极限使用条件。当Ta=25'C时，电源电压Vcc=13V（与外接限流电阻有关).

允许功耗Pd=600mW.

(2)主要电参数。在Vcc=6V，Ta=25'C条件下有以下主要电参数。

．静态电源电流ICC 当Vcc=6V时的典型值为13 mAo当VCC=9 V时的最大值为22 mA，典型值为16 mA。

．鉴频输出电压Vcaf 典型值为300 mV。

．电压增益Gv 最大值为46dB，最小值为37dB，典型值为43dB。

．输出功率PO 当THD=10%时，Vcc=3V时的典型值为50MW; VCC=6V时的最小值为250 mW.

典型值350MW; VCC=9V时的最小值为700mW.典型值900mw。 ．音频输入阻抗Z ⑨脚典型值为250k。

．检波输出电压Vo 典型值为300 mV.

．限幅输入电压Vi 最大值为40v，典型值为30V。

3. KA22427典型应用电路

KA22427集成块的典型应用电路如图所示.

4.电路工作过程

当波段开关S1(1-4)处于AM某一波段时，天线信号从⑥脚输入，经与本振信号混频后，得到的信号从④脚输出，经选频后从②脚进入中放电路，放大后经检波，得

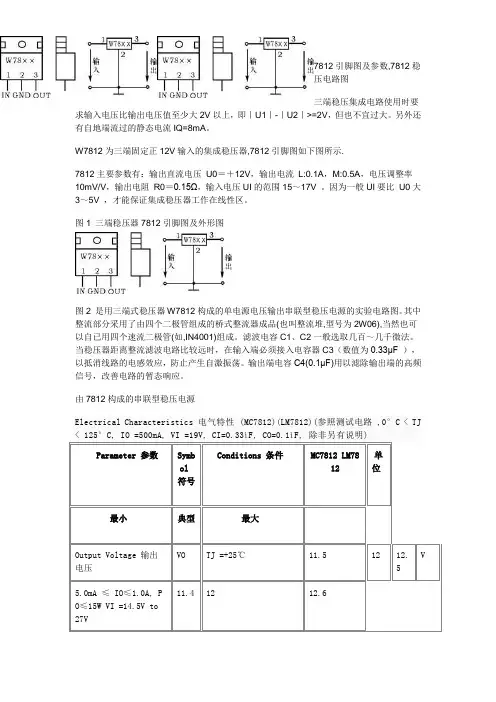

7812引脚图及参数,7812稳压电路图

三端稳压集成电路使用时要求输入电压比输出电压值至少大2V以上，即｜U1｜-｜U2｜>=2V，但也不宜过大。另外还有自地端流过的静态电流IQ=8mA。

W7812为三端固定正12V输入的集成稳压器,7812引脚图如下图所示.

7812主要参数有：输出直流电压 U0＝＋12V，输出电流 L:0.1A，M:0.5A，电压调整率

10mV/V，输出电阻 R0＝0.15Ω，输入电压UI的范围15～17V 。因为一般UI要比 U0大3～5V ，才能保证集成稳压器工作在线性区。

图1 三端稳压器7812引脚图及外形图

图2 是用三端式稳压器W7812构成的单电源电压输出串联型稳压电源的实验电路图。其中整流部分采用了由四个二极管组成的桥式整流器成品(也叫整流堆,型号为2W06),当然也可以自已用四个速流二极管(如,IN4001)组成。滤波电容C1、C2一般选取几百～几千微法。当稳压器距离整流滤波电路比较远时，在输入端必须接入电容器C3（数值为0.33μF ），以抵消线路的电感效应，防止产生自激振荡。输出端电容C4(0.1μF)用以滤除输出端的高频信号，改善电路的暂态响应。

由7812构成的串联型稳压电源

Electrical Characteristics 电气特性 (MC7812)(LM7812)(参照测试电路 ,0°C < TJ

< 125°C, IO =500mA, VI =19V, CI=0.33ìF, CO=0.1ìF, 除非另有说明)

Parameter 参数 Symbol

符号 Conditions 条件 MC7812 LM7812 单位

最小 典型 最大

Output Voltage 输出电压 VO TJ =+25℃ 11.5 12 12.5 V

5.0mA ≤ IO≤1.0A, PO≤15W VI =14.5V to
