中考物理知识点：杠杆基础知识

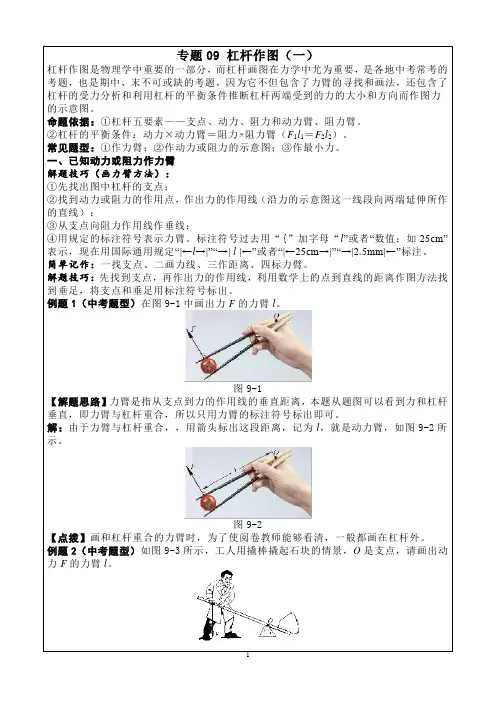

1 专题09 杠杆作图（一）

杠杆作图是物理学中重要的一部分，而杠杆画图在力学中尤为重要，是各地中考常考的考题，也是期中、末不可或缺的考题，因为它不但包含了力臂的寻找和画法，还包含了杠杆的受力分析和利用杠杆的平衡条件推断杠杆两端受到的力的大小和方向而作图力的示意图。

命题依据：①杠杆五要素——支点、动力、阻力和动力臂、阻力臂。

②杠杆的平衡条件：动力×动力臂＝阻力×阻力臂（F1l1＝F2l2）。

常见题型：①作力臂；②作动力或阻力的示意图；③作最小力。

一、已知动力或阻力作力臂

解题技巧（画力臂方法）：

①先找出图中杠杆的支点；

②找到动力或阻力的作用点，作出力的作用线（沿力的示意图这一线段向两端延伸所作的直线）；

③从支点向阻力作用线作垂线；

④用规定的标注符号表示力臂。标注符号过去用“{”加字母“l”或者“数值：如25cm”表示，现在用国际通用规定“|←l→|”“→| l |←”或者“|←25cm→|”“→|2.5mm|←”标注。

简单记作：一找支点、二画力线、三作距离、四标力臂。

解题技巧：先找到支点，再作出力的作用线，利用数学上的点到直线的距离作图方法找到垂足，将支点和垂足用标注符号标出。

例题1（中考题型）在图9-1中画出力F的力臂l。

图9-1

【解题思路】力臂是指从支点到力的作用线的垂直距离，本题从题图可以看到力和杠杆垂直，即力臂与杠杆重合，所以只用力臂的标注符号标出即可。

解：由于力臂与杠杆重合，，用箭头标出这段距离，记为l，就是动力臂，如图9-2所示。

图9-2

【点拨】画和杠杆重合的力臂时，为了使阅卷教师能够看清，一般都画在杠杆外。

例题2（中考题型）如图9-3所示，工人用撬棒撬起石块的情景，O是支点，请画出动力F的力臂l。

2 图9-3

【解题思路】本题支点和力的示意图已确定，有图可以看到，从支点可以作力的示意图的垂线。

解：从支点O向动力F的作用线作垂线段，即为动力的力臂l，如图9-4所示。

中考物理简单机械考点梳理+试题！

一、思维导图

二、知识点过关

知识点一：杠杆

1.杠杆的定义 在力的作用下能绕着固定点转动的硬棒，叫做杠杆。（如跷跷板）

【注意】杠杆可以是直的，也可以是弯，可以是各种各样的形状，但是它一定是硬棒。

2.杠杆五要素

①支点：杠杆绕着转动的固定点，用O表示。

②动力：使杠杆转动的力，用F1表示。

③阻力：阻碍杠杆转动的力，用F2表示。

④动力臂：从支点到动力作用线的距离，用l1表示。

⑤阻力臂：从支点到阻力作用线的距离，用l2表示。（力的作用线：通过力的作用点，沿力的方向所画的一条直线）

【注意】支点一定在杠杆上，而力臂不一定在杠杆上；动力和阻力的作用点都在杠杆上；力臂是支点到力的作用线的距离，而不是到作用点的距离。（认真区别作用线与作用点）

01

关于杠杆，下列说法中正确的是（ ）

A．杠杆一定是直的

B．使用杠杆时可以省力同时又省距离

C．动力臂一定等于支点到动力作用点的距离

D．动力臂不仅与动力作用点的位置有关，而且还跟动力的方向有关

3.力臂的画法

一定点（支点），二画线（力的作用线），三从点（支点）向线（力的作用线）引垂线，支点到垂足的距离即为力臂，并表上相应的符号（l1或l2）。如下图：

一定点

二画线

三引垂线

02

如图甲所示，用钢丝钳剪铁丝时，钢丝钳可以看成是两个杠杆的组合，其中一个杠杆如图乙所示。请在图乙中：

（1）画出动力F1的力臂；

（2）从A、B两点中选择更省力的位置，在该点处画出阻力F2的示意图。

4．杠杆的平衡条件

含义：在力的作用下，如果杠杆处于静止状态或缓慢匀速转动时，我们就说杠杆平衡了。

杠杆平衡条件：动力X动力臂=阻力X阻力臂（F1l1=F2l2）

03

在探究“杠杆的平衡条件”实验中，小华利用杠杆、细线、钩码等器材进行探究：

（1）调节杠杆平衡时，根据生活经验，需要保持杠杆在 位置平衡。从实验的角度来讲，杠杆在这个位置平衡是为了方便读取 。

【杠杆人教版中考物理知识点】中考物理知识点汇总

摘要：为了帮助同学们了解中考动态，明确中考要求;制定合理的复习计划，明确复习步骤;掌握科学方法，提升语言运用、阅读与写作能力;突出重点，进行针对性训练，物理网分享中考物理知识点整理，供大家参考!

1.杠杆

(1)杠杆：在力的作用下能绕着固定点转动的硬棒就是杠杆。

(2)杠杆的五要素：①支点：杠杆绕着转动的固定点(O);

②动力：使杠杆转动的力(F1);③阻力：阻碍杠杆转动的力(F2);

④动力臂：从支点到动力作用线的距离(l1);⑤阻力臂：从支点到阻力作用线的距离(l2)。

2.杠杆的平衡条件

(1)杠杆的平衡：当有两个力或几个力作用在杠杆上时，杠杆能保持静止或匀速转动，则我们说杠杆平衡。

(2)杠杆平衡的条件：动力动力臂=阻力阻力臂，即：F1l1=F2l2

3.杠杆的应用

(1)省力杠杆：动力臂大于阻力臂的杠杆，省力但费距离。

(2)费力杠杆：动力臂小于阻力臂的杠杆，费力但省距离。

(3)等臂杠杆：动力臂等于阻力臂的杠杆，既不省力也不费力。

总结：中考物理知识点整理就为大家分享到这里了，希望对大家有所帮助，更多精彩内容请继续关注物理网！

感谢您的阅读！

专题15 杠杆问题考法与解法

知识点1：杠杆定义

在力的作用下绕着固定点转动的硬棒叫杠杆。杠杆可直可曲，形状任意。有些情况下，可将杠杆实际转一下，来帮助确定支点。如：鱼杆、铁锹。

说明：杠杆五要素——组成杠杆示意图。

①支点：杠杆绕着转动的点。用字母O 表示。

②动力：使杠杆转动的力。用字母 F1 表示。

③阻力：阻碍杠杆转动的力。用字母 F2 表示。

动力、阻力都是杠杆的受力，所以作用点在杠杆上。 动力、阻力的方向不一定相反，但它们使杠杆的转动的方向相反。

④动力臂：从支点到动力作用线的距离。用字母l1表示。

⑤阻力臂：从支点到阻力作用线的距离。用字母l2表示。

知识点2：画力臂方法

一找支点、二画线、三连距离、四标签。

⑴ 找支点O；

⑵ 画力的作用线(虚线)；

⑶ 画力臂(虚线，过支点垂直力的作用线作垂线)；

⑷ 标力臂(大括号)。

知识点3：判断是省力杠杆还是费力杠杆

杠杆的选择要根据实际情况，当需要较大的力才能解决问题时，应选择省力杠杆；当为了使用方便，省距离时，应选费力杠杆。三种杠杆的判定依据是杠杆的平衡条件，即F1L1＝F2L2，若L1＞L2，则F1＜F2；同理可得出其他结论。三种杠杆的划分与比较见下表。

杠杆名称 力臂的比较 力的比较 距离的比较 特点

省力杠杆 动力臂大于阻力臂 动力小于阻力 动力作用点移动的距离大于阻力点移动的距离 能省力但费距离

费力杠杆 动力臂小于阻力臂 动力大于阻力 动力作用点移动的距离小于阻力点移动的距离 费力但能省距离 O

F1 l1 l2

F2 等臂杠杆 动力臂等于阻力臂 动力等于阻力 动力作用点移动的距离等于阻力点移动的距离 虽不省力但能改变用力的

方向

知识点4：杠杆的平衡条件

1.杠杆的平衡条件

杠杆平衡是指：杠杆静止或匀速转动。杠杆的平衡条件(或杠杆原理)动力×动力臂＝阻力×阻力臂，写成公式F1l1=F2l2

2.杠杆平衡条件的探究
