生产硝酸工艺流程

双加压法硝酸生产工艺流程

1.该工艺流程首先需要将硝酸铵溶解在水中。The process

begins by dissolving ammonium nitrate in water.

2.溶液随后被加入到浓硫酸中。The solution is then added to

concentrated sulfuric acid.

3.这一步会产生硝酸铵和硫酸的反应。This step results in a

reaction between ammonium nitrate and sulfuric acid.

4.产生的硝酸铵溶液经过加热。The resulting ammonium

nitrate solution is heated.

5.随后，溶液经过脱水，使得硝酸浓度增加。The solution is

then dehydrated to increase the concentration of nitric acid.

6.然后，再次加入浓硫酸进行反应。Next, concentrated

sulfuric acid is added for another reaction.

7.反应产生的硝酸再次被加热。The resulting nitric acid is

heated once again. 8.经过脱水处理后，硝酸的浓度进一步提高。After dehydration,

the concentration of nitric acid is further increased.

9.这种双加压法的生产工艺流程可以生产高纯度的硝酸。This

dual-pressure production process can produce high-purity

nitric acid.

10.工艺流程需要精确的控制温度和压力。The process requires

precise control of temperature and pressure.

1. 双加压法稀硝酸生产工艺流程

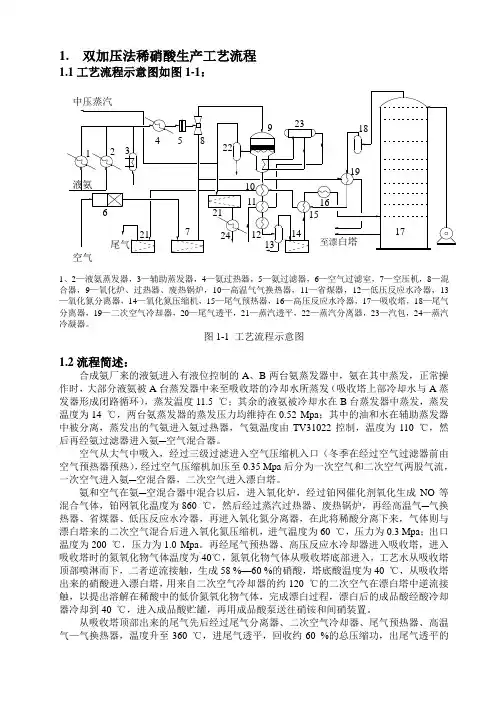

1.1工艺流程示意图如图1-1：

1、2—液氨蒸发器，3—辅助蒸发器，4—氨过热器，5—氨过滤器，6—空气过滤室，7—空压机，8—混合器，9—氧化炉、过热器、废热锅炉，10—高温气气换热器，11—省煤器，12—低压反应水冷器，13—氧化氮分离器，14—氧化氮压缩机，15—尾气预热器，16—高压反应水冷器，17—吸收塔，18—尾气分离器，19—二次空气冷却器，20—尾气透平，21—蒸汽透平，22—蒸汽分离器，23—汽包，24—蒸汽冷凝器。

图1-1 工艺流程示意图

1.2流程简述：

合成氨厂来的液氨进入有液位控制的A、B两台氨蒸发器中，氨在其中蒸发，正常操作时，大部分液氨被A台蒸发器中来至吸收塔的冷却水所蒸发（吸收塔上部冷却水与A蒸发器形成闭路循环），蒸发温度11.5 ℃；其余的液氨被冷却水在B台蒸发器中蒸发，蒸发温度为14 ℃，两台氨蒸发器的蒸发压力均维持在0.52 Mpa；其中的油和水在辅助蒸发器中被分离，蒸发出的气氨进入氨过热器，气氨温度由TV31022控制，温度为110 ℃，然后再经氨过滤器进入氨─空气混合器。

空气从大气中吸入，经过三级过滤进入空气压缩机入口（冬季在经过空气过滤器前由空气预热器预热），经过空气压缩机加压至0.35 Mpa后分为一次空气和二次空气两股气流，一次空气进入氨─空混合器，二次空气进入漂白塔。

氨和空气在氨─空混合器中混合以后，进入氧化炉，经过铂网催化剂氧化生成NO等混合气体，铂网氧化温度为860 ℃，然后经过蒸汽过热器、废热锅炉，再经高温气─气换热器、省煤器、低压反应水冷器，再进入氧化氮分离器，在此将稀酸分离下来，气体则与漂白塔来的二次空气混合后进入氧化氮压缩机，进气温度为60 ℃，压力为0.3 Mpa；出口温度为200 ℃，压力为1.0 Mpa。再经尾气预热器、高压反应水冷却器进入吸收塔，进入吸收塔时的氮氧化物气体温度为40℃，氮氧化物气体从吸收塔底部进入，工艺水从吸收塔顶部喷淋而下，二者逆流接触，生成58 %—60 %的硝酸，塔底酸温度为40 ℃，从吸收塔出来的硝酸进入漂白塔，用来自二次空气冷却器的约120 ℃的二次空气在漂白塔中逆流接触，以提出溶解在稀酸中的低价氮氧化物气体，完成漂白过程，漂白后的成品酸经酸冷却器冷却到40 ℃，进入成品酸贮罐，再用成品酸泵送往硝铵和间硝装置。

硝酸生产产业链

硝酸是一种重要的化工原料，在许多领域中都有广泛的应用，包括化肥生产、金属表面处理、炸药制造等。下面是硝酸生产的产业链描述。

1.原料供应链：硝酸的主要原料是氨气和硝酸钾或硝酸钠。氨气可以通过合成氨过程获得，而硝酸钾或硝酸钠可以通过钾矿石或晶体盐矿石经过提取和加工获得。这些原料在供应链的起始点，为硝酸生产提供了必要的原材料。

2.合成氨：合成氨是硝酸生产的关键步骤之一，它通常通过哈贝法或氨合成法制备。哈贝法通过高温和高压的条件下将氮气与氢气反应生成氨气，而氨合成法则是在催化剂存在下，将氮气与氢气进行催化合成氨气。

3.硝酸制备：在硝酸制备过程中，合成氨与硝酸钾或硝酸钠反应生成硝酸。通常，硝酸制备采用湿法工艺，即将氨气和硝酸盐底液（硝酸钾或硝酸钠溶液）加热反应，产生硝酸。

4.去水硝酸：硝酸制备的产物通常含有大量水分，需要经过去水处理才能得到纯净的硝酸。去水硝酸一般采用蒸馏法或者加入脱水剂的方法进行处理，使得硝酸的含水量降至合适的水平。

5.硝酸消费行业链：硝酸在许多行业中有广泛的应用，其中包括农业领域的化肥生产，工业领域的金属表面处理，以及军事领域的炸药制造。硝酸的消费行业链涉及到这些领域的下游制造商和终端用户。

总结起来，硝酸生产的产业链包括原料供应链、合成氨、硝酸制备、去水处理以及硝酸的消费行业链。这些环节相互依存，构成了硝酸生产的完整流程。

第1篇

一、氨催化氧化制硝酸的化学方程式

氨催化氧化制硝酸的化学方程式如下：

4NH3 + 5O2 → 4NO + 6H2O

4NO + 3O2 → 4NO2

4NO2 + 2H2O → 4HNO3

以上方程式表示，氨气在催化剂的作用下，首先与氧气反应生成一氧化氮和水，然后一氧化氮与氧气反应生成二氧化氮，最后二氧化氮与水反应生成硝酸。

二、反应机理

氨催化氧化制硝酸的反应机理可以分为以下几个阶段：

1. 氨气与氧气反应：在催化剂的作用下，氨气分子中的氮原子与氧气分子中的氧原子发生配位，形成氨氧配合物，然后氨氧配合物分解生成一氧化氮和水。

2. 一氧化氮与氧气反应：一氧化氮与氧气分子发生反应，生成二氧化氮。

3. 二氧化氮与水反应：二氧化氮与水分子反应，生成硝酸和一氧化氮。

三、催化剂

催化剂在氨催化氧化制硝酸过程中起着至关重要的作用。常用的催化剂有：

1. 铂催化剂：铂催化剂具有较高的活性，但价格较高，且易中毒。

2. 铂-钼催化剂：铂-钼催化剂具有较高的活性和稳定性，但铂-钼催化剂的制备工艺复杂。

3. 铂-钴催化剂：铂-钴催化剂具有较高的活性和稳定性，且价格较低，是目前应用最广泛的催化剂。

四、工艺流程

氨催化氧化制硝酸的工艺流程主要包括以下几个步骤：

1. 氨气压缩：将液氨压缩成高压气体。

2. 氨气预热：将氨气预热至催化剂的活性温度。 3. 氨气与氧气混合：将氨气与氧气按一定比例混合。

4. 氨催化氧化：将氨气与氧气混合物在催化剂的作用下进行催化氧化反应。

5. 二氧化氮与水反应：将反应生成的一氧化氮与氧气混合物在冷却器中冷却，使其中的二氧化氮与水反应生成硝酸。

6. 硝酸分离：将反应生成的硝酸进行分离、浓缩、结晶等操作，得到硝酸产品。

7. 废气处理：对反应过程中产生的废气进行处理，达到排放标准。

五、总结

氨催化氧化制硝酸是一种重要的工业生产过程，其化学方程式、反应机理、催化剂和工艺流程等方面都有一定的研究价值。在实际生产过程中，需要根据具体情况选择合适的催化剂和工艺流程，以提高生产效率和产品质量。随着我国化工产业的不断发展，氨催化氧化制硝酸技术将在未来的工业生产中发挥越来越重要的作用。
