齿轮轴零件的数控编程与加工

实训项目四 轴类零件的加工

模块一 外圆轮廓加工

课题一 单一指令加工

一、实训目的与要求

1．运用单一指令，掌握轴类零件的外圆轮廓车削加工工艺的制定

2．掌握零件加工程序的调试和图形校验

二、实训难点与重点

1．掌握数控车床外圆轮廓车削加工的单一指令的应用

2．能够正确地对零件进行数控车削工艺分析

3．通过对轴类零件外圆轮廓车削的加工，掌握数控车床的编程技巧

三、实训内容

（一）实训内容

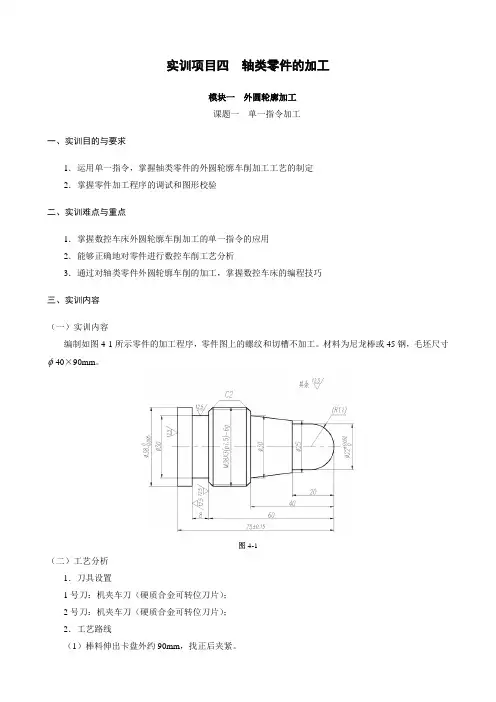

编制如图4-1所示零件的加工程序，零件图上的螺纹和切槽不加工。材料为尼龙棒或45钢，毛坯尺寸40×90mm。

图4-1

（二）工艺分析

1．刀具设置

1号刀：机夹车刀（硬质合金可转位刀片）；

2号刀：机夹车刀（硬质合金可转位刀片）；

2．工艺路线

（1）棒料伸出卡盘外约90mm，找正后夹紧。 （2）用1号刀，进行零件的轮廓粗加工。

（3）用2号刀，进行零件的轮廓精加工。

3．加工工艺卡片

单位名称 ××× 产品名称或代号 零件名称 零件图号

××× 轴 ×××

工序号 程序编号 夹具名称 使用设备 加工车间

××× ××× 三爪卡盘 ××× 数控实训基地

工步号 工步内容 刀具号 刀具规格

（mm） 主轴转速S

（r/min） 进给速度F

（mm/min） 背吃刀量

（mm） 备注

1 粗车左端部分外轮廓 T01 20×20 600 100 4.0 自动

2 精车左端部分外轮廓 T02 20×20 1000 60 1.0 自动

编制 审核 批准 年月日 第页 共页

（三）程序编制

1．FANUC0imate-TC系统

（1）粗加工程序

O1000 程序名

G54G98G21； 采用G54坐标系，分进给，公制单位

S600M3； 主轴正转，600r/min

T0101； 换1号外圆粗加工刀

G0X42Z0；

车端面 G1X-1F100；

Z2；

G0X39；

G1Z-80F100； 粗车Φ39外圆

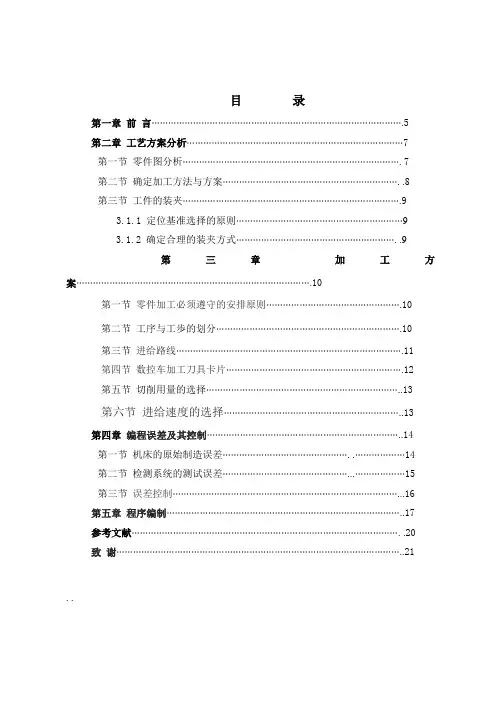

目 录
