机械绪论(修改)

引言概述：机械设计是现代工程领域中的重要学科之一，它涉及到各个行业的产品设计与制造。

机械设计的基础是机械工程学科的根基，包括材料力学、工程力学、热学、流体力学等基本理论，以及机械元件与机械系统的设计原理和方法。

在本文中，我们将在上一篇绪论的基础上进一步探讨机械设计的基础知识。

正文内容：一、机械设计与机械工程学科的关系1.1机械设计的定义和范围1.2机械设计与其他工程学科的关系二、机械设计的基本原理与方法2.1设计思路与设计流程2.2机械设计的目标与要求2.3需要考虑的因素与约束条件2.4设计参数选择与优化方法2.5机械设计的可靠性与安全性三、机械元件的设计与计算3.1紧固件、弹簧与轴承的设计与选型3.2机械传动系统的设计和计算3.3常见机械元件的强度与刚度计算3.4特殊机械元件的设计问题与解决方法3.5机械元件的装配与尺寸配合四、机械系统的设计与分析4.1机械系统的功能要求与设计原则4.2机械系统的运动分析与动力学计算4.3机械系统的工作性能与效率分析4.4机械系统的稳定性与可靠性分析4.5机械系统的布置与优化设计五、机械设计的进展与未来发展趋势5.1机械设计的现状与应用情况5.2当前机械设计领域的研究重点5.3机械设计技术的创新与发展前景5.4机械设计与智能制造的结合总结：机械设计作为一门独立的学科，是工程技术领域中不可或缺的一部分。

本文深入探讨了机械设计与机械工程学科的关系，以及机械设计的基本原理与方法。

我们还详细介绍了机械元件的设计与计算、机械系统的设计与分析等重要内容。

通过对机械设计的研究，可以提高产品的性能和质量，促进工程技术的发展。

随着智能制造的兴起，机械设计技术将面临新的挑战和机遇，需要继续加强研究和创新，推动机械设计学科的快速发展。

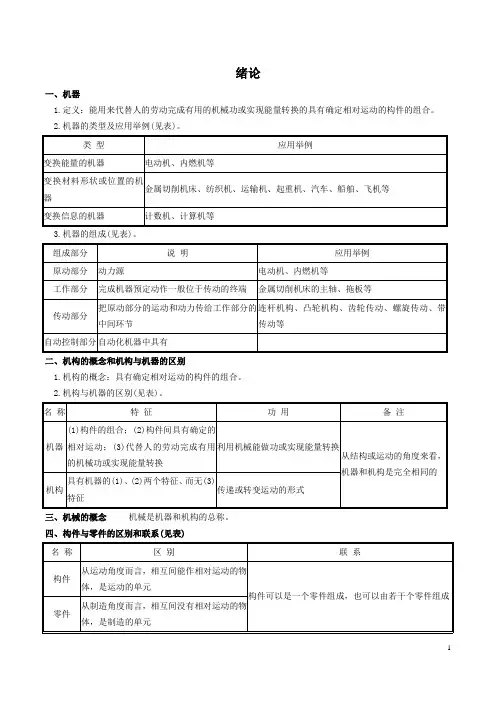

绪论一、机器1.定义：能用来代替人的劳动完成有用的机械功或实现能量转换的具有确定相对运动的构件的组合。

2.机器的类型及应用举例(见表)。

3.机器的组成(见表)。

二、机构的概念和机构与机器的区别1.机构的概念：具有确定相对运动的构件的组合。

2.机构与机器的区别(见表)。

三、机械的概念机械是机器和机构的总称。

四、构件与零件的区别和联系(见表)五、机械、机器、机构、构件、零件间的关系六、运动副1.定义：两构件保持直接接触且又能产生一定相对运动的联接。

2.运动副的类型、应用及特点(见表)。

注:运动副分为低副和高副是按构件间的接触形式不同来分的。

若按运动范围则可分为空间运动副和平面运动副。

例1金属切削机床的主轴属于机器的________部分。

( )A．原动 B．传动 C．工作 D．自动控制【思路分析】原动部分是动力源，提供动力的部分。

工作部分是完成机器预定的动作的部分。

传动部分是将原动部分的运动和动力传给工作部分的中间环节。

自动控制部分应用在自动化机器中。

本题答案： C例2机器一般由__________、__________、和__________三部分组成，在自动化机器中还可以有第四部分，即__________。

【思路分析】机器是由动力部分、工作部分、传动部分、自动控制部分组成，原动部分是动力源，提供动力的部分。

工作部分是完成机器预定的动作的部分。

传动部分是将原动部分的运动和动力传给工作部分的中间环节。

自动控制部分应用在自动化机器中。

本题答案：动力部分工作部分传动部分自动控制部分例3机器的主要功用是利用__________做功或__________的转换；机构的主要功用在于__________或__________运动形式。

【思路分析】机器与机构从结构和运动的观点来看无区别，但机器的主要功用是做功或实现能量转换，而机构的主要功用在于传递或转变运动的形式。

本题答案：机械能实现能量传递转变例4 __________是机器的最小运动单元。

JIANGSU TEACHERS UNIVERSITY OF TECHNOLOGY 机械基础绪论教案学院名称：机械工程学院专业：机械设计制造及其自动化班级：09机制3Z姓名：缪润亭学号：09321323关于蒸汽机的故事：1688年，法国物理学家德尼斯·帕潘，曾用一个圆筒和活塞制造出第一台简单的蒸汽机。

但是，帕潘的发明没有实际运用到工业生产上。

十年后，英国人托易斯·塞维利发明了蒸汽抽水机，主要用于矿井抽水。

1705年，纽克曼经过长期研究，综合帕潘和塞维利发明的优点，创造了空气蒸汽机。

教学目的与要求：1.了解机械的组成及机器、机构、构件和零件；2.了解机械分析的一般程序和基本方法；3.了解本课程的性质、任务、内容和学习方法。

教学重点与难点：重点：1．掌握机械的基本组成；2．掌握机器、机械、机构、零件等概念。

难点：机器与机构的区别。

教学手段与方式：课堂讲授教学内容：绪论第一节机械的组成第二节机械分析的一般程序和基本方法第三节本课程的性质、任务、内容和学习方法绪论第一节机械的组成本课程研究的对象是机械。

它是机器与机构的总称。

一、机器与机构在现代的日常生活和工程实践中随处都可见到各种各样的机器。

例如：洗衣机、缝纫机、内燃机、拖拉机、金属切削机床、起重机、包装机、复印机等。

机器——一种人为实物组合的具有确定机械运动的装置，它用来完成一定的工作过程，以代替或减轻人类的劳动。

机构——由两个或两个以上构件通过活动联接形成的构件系统。

1．机器的分类( 按工作类型的不同分)动力机器——实现能量转换；如：内燃机、电动机、蒸汽机、发电机、压气机等。

工作机器——完成有用的机械功或搬运物品；如：机床、织布机、汽车、飞机、起重机、输送机等。

信息机器——完成信息的传递和变换；如：复印机、打印机、绘图机、传真机、照相机等。

机器的种类繁多，它们的构造、用途和功能也各不相同。

但具有相同的基本特征。

实例1：单缸四冲程内燃机实例2：小型压力机2．机器与机构的共有特征1）人为的实物（机件）组合体。

的组合体。
2.零件 －独立的制造单元(制造的单元体) 零件 构件 －独立的运动单元(运动的单元体) 内燃机 曲柄滑块机构
一个构件是由一个零件如内燃机中活塞 或多个零件刚性组成。彼此之间无相对运动。 如内燃机中连杆
湘潭大学
套筒
螺栓
垫圈 螺母
连杆体 轴瓦
作为一名工程技术人员，同学们在今后的工 作岗位上将会接触各种各样的通用或专用机 械，因此必须掌握机械方面的基础知识。
设计出满足功能与制造要求的机构和机械零件 任务 研究的内容：
（1）机械设计基础知识
（2）常用机构及传动设计 （3）通用零件设计 （4）有关机械总体设计中的一些问题 （5）机械现代设计方法与手段的概念和特点
内燃机
2.工件自动载送装置 含带传动、蜗杆传动、 凸轮机构、连杆机构等。
滑杆左移时，夹持器将 工件夹住。
滑杆带着工件右移时，夹 持器动爪受挡块的压迫将 工件松开，工件落入载送 器被传送到下一道工序。
动画
强调代替人类完成有用工作
机器的共有特征：
①人造的实物组合体；
工件 定爪 动爪 装配夹具 工件载送器
天然工具 ——→简单机器 ——→工业革命 ——→现代机器
人类在征服自然中
改革开放后：我国机械工业得到了长足发展。
任何机械都经历了：简单→复杂的发展过程。 以起重机为例，它经历了： 斜面 →杠杆 →起重轱辘 →滑轮组→手动(电动)葫芦 →现代起重机 （包括：龙门吊、鹤式吊、汽车吊、卷扬机、叉车、电梯－电脑控制）。
典型机器的分析： 1.内燃机 活塞的往复运动通过连杆变位曲轴的连续 转动，该组合体称为：曲柄滑块机构 凸轮和顶杆用来启闭进气阀和排气阀； 称为：凸轮机构 两个齿轮用来保证进、排气阀与活塞之 间形成协调动作， 称为：齿轮机构 各部分协调动作的结果，就将燃料中化 学能转化为曲轴旋转的机械能。
