- 1 -
公 开 课 教 案
授课章节
名 称 模块四 蜗杆传动
任务一 分析蜗轮减速器的运动 授课教师 钱志芳
开课范围 市级
授 课
时 间 2011.12.8 授课
地点 多媒体室 授课
类型 任务驱动 课时 1
教学目标 知识目标:
1、了解蜗杆传动的原理;
2、了解蜗杆传动的组成;
3、了解蜗杆的特点;
4、掌握蜗杆传动中蜗杆、蜗轮螺旋线方向的判断及蜗轮回转方向的判定。
能力目标:发挥学生的动手实践能力,培养学生分析问题、解决问题的能力。
情感目标:养成认真细致的学习习惯和刻苦钻研的精神,培养团队协作精神。
教学重点 1、蜗杆、蜗轮螺旋线方向的判断;
2、蜗轮回转方向的判定。
教学难点 1、蜗杆、蜗轮螺旋线方向的判断;
2、蜗轮回转方向的判定。
教学环节 教学内容 教师活动 学生活动
复习导入 复习内容:
齿轮传动的类型有哪些?
导入新课:
减速器传动机构中,平行轴间的传动用圆柱齿轮传动,相交轴间的传动用圆锥齿轮传动,那空间两交错轴间的运动是用什么来传递运动的呢?
课件演示
教师引导
学生回答
- 2 - 教学环节 教学内容 教师活动 学生活动
任务引领 学习任务一:认识蜗杆传动
1、组成:蜗杆和蜗轮组成。
2、原理:主要用于传递空间交错两轴间的运动和动力,通常两轴夹角是90°,蜗杆为主动件,蜗轮为从动件。。
3、特点:传动比大,结构紧凑;传动平稳,噪声小;有自锁性,可防止负载反转。
学习任务二:判断蜗轮和蜗杆的螺旋线方向
蜗杆蜗轮有左旋和右旋,一般为右旋,并且一对啮合的蜗杆、蜗轮旋向相同。
右手法则:手心对着自己,四个手指顺着蜗杆或蜗轮轴线方向摆正,若齿向与右手拇指指向一致,则该蜗杆或蜗轮为右旋,反之为左旋。
学习任务三:蜗轮回转方向的判断
左、右手法则:当蜗杆是左旋(或右旋)时,伸出右手(或左手)半握拳,使四指顺着蜗杆的回转方向,蜗轮在啮合处的回转方向与大拇指指向相反。
课题名称 蜗杆传动 授课班级
授课时间
课题序号 17 授课课时 第47 到 50 授课形式 讲授
使用教具 投影仪
教学目的 1、了解蜗杆传动的原理;
2、了解蜗杆传动的组成;
3、了解蜗杆的特点;
4、掌握蜗杆传动中蜗杆、蜗轮螺旋线方向的判断及蜗轮回转方向的判定。
教学重点 蜗杆传动的主要参数和几何尺寸计算
教学难点 蜗杆传动的主要参数和几何尺寸计算
更新、补
充、删减
内容 无
课外作业
授课主要内容或板书设计 第十章 蜗杆传动
第一节 蜗杆传动的特点和类型
一、蜗杆传动的特点
二、蜗杆传动的类型
三、蜗杆传动的精度等级
四、蜗杆的类型
第二节圆柱蜗杆传动的主要参数和几何尺寸
一、圆柱蜗杆传动的主要参数:
二、圆柱蜗杆传动的几何尺寸计算
第三节蜗杆传动的失效形式、材料和结构
一、蜗杆传动的失效形式及材料选择
二、蜗杆和蜗轮的结构 第四节圆柱蜗杆传动的受力分析
一、力的大小
二、力的方向
第五节圆柱蜗杆传动的强度计算
一、蜗轮齿面接触疲劳强度计算
二、蜗轮齿根弯曲疲劳强度计算
三、蜗杆的刚度计算
第六节圆柱蜗杆传动的效率、润滑和热平衡计算
一、蜗杆传动的效率
二、蜗杆传动的润滑
三、蜗杆传动的热平衡计算
教学后记 本章内容与上一章节齿轮类似,所以学生学习理解较容易,对本章教学内容掌握较为理想。
课 堂 教 学 安 排
主 要 教 学 内 容 及 步 骤 教学过程 师生活动 设计意图等
第十章 蜗杆传动

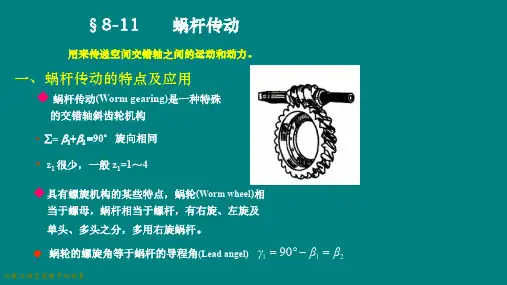

第一节 蜗杆传动的特点和类型
蜗杆传动是由蜗杆和蜗轮组成的,用于传递空间交错两轴之间的运动和动力。交错角一般为90°。传动中一般蜗杆是主动件,蜗轮是从动件。
一、蜗杆传动的特点:
1.传动比大,一般 i =10~80,最大可达1000;
2.重合度大,传动平稳,噪声低;
3.结构紧凑,可实现反行程自锁;
4. 蜗杆传动的主要缺点齿面的相对滑动速度大,效率低;
5. 蜗轮的造价较高。
蜗杆传动
蜗杆传动由蜗杆和蜗轮组成,一般蜗杆为主动件。蜗杆和螺纹一样有右旋和左旋之分蜗杆传动,分别称为右旋蜗杆和左旋蜗杆。蜗杆上只有一条螺旋线的称为单头蜗杆,即蜗杆转一周,蜗轮转过一齿,若蜗杆上有两条螺旋线,就称为双头蜗杆,即蜗杆转一周,蜗轮转过两个齿。
由蜗杆与蜗轮互相啮合组成的交错轴间的齿轮传动(图1)。通常两轴的交错角为90°。一般蜗杆为主动件,蜗轮为从动件。蜗杆传动的传动比大,工作平稳,噪声小,结构紧凑,可以实现自锁。但一般的蜗杆传动效率较低,蜗轮常须用较贵的有色金属(如青铜)制造。蜗杆传动广泛用于分度机构和中小功率的传动系统。单级蜗杆传动的传动比常用 8~80。在分度机构或手动机构中蜗杆传动的传动比可达300,用于传递运动时可达到1500。
蜗杆传动-类型
蜗杆传动有多种类型,如表所示。
蜗杆传动
圆柱蜗杆传动是蜗杆分度曲面为圆柱面的蜗杆传动。其中常用的有阿基米德圆柱蜗杆传动和圆弧齿圆柱蜗杆传动(图2)。①阿基米德蜗杆的端面齿廓为阿基米德螺旋线,其轴面齿廓为直线。阿基米德蜗杆可以在车床上用梯形车刀加工,所以制造简单,但难以磨削,故精度不高。在阿基米德圆柱蜗杆传动中,蜗杆与蜗轮齿面的接触线与相对滑动速度之间的夹角很小,不易形成润滑油膜,故承载能力较低。
②弧齿圆柱蜗杆传动是一种蜗杆轴面(或法面)齿廓为凹圆弧和蜗轮齿廓为凸圆弧的蜗杆传动。在这种传动中,接触线与相对滑动速度之间的夹角较大,故易于形成润滑油膜,而且凸凹齿廓相啮合,接触线上齿廓当量曲率半径较大,接触应力较低,因而其承载能力和效率均较其他圆柱蜗杆传动为高。
蜗杆传动-主要参数
各类圆柱蜗杆传动的参数和几何尺寸基本相同。图3为阿基米德圆柱蜗杆传动的主要参数。通过蜗杆轴线并垂直于蜗轮轴线的平面,称为中间平面。在中间平面上,蜗杆的齿廓为直线,蜗轮的齿廓为渐开线,蜗杆和蜗轮的啮合相当于齿条和渐开线齿轮的啮合。因此,蜗杆传动的参数和几何尺寸计算大致与齿轮传动相同,并且在设计和制造中皆以中间平面上的参数和尺寸为基准。
- 1 - 蜗轮蜗杆传动卡转原因
1.摩擦力过大。蜗轮和蜗杆之间的接触面积较小,因此摩擦力较大,如果没有足够的润滑,就容易出现卡转现象。
2. 蜗杆强度不足。如果蜗杆的强度不够,受到大的负载时就容易变形或者折断,这就会导致蜗轮卡转。
3. 蜗轮材质不合适。蜗轮的材质需要满足一定的硬度和耐磨性,如果材质选择不合适,就会使蜗轮受到过大的磨损而卡转。
4. 没有正确安装。如果蜗轮和蜗杆没有正确安装,或者安装后没有进行调整和检测,就会导致传动系统运行不正常,出现卡转现象。
5. 清洁不彻底。如果传动系统内部存在杂质或者污垢,就会使蜗轮和蜗杆之间的摩擦力增大,从而导致蜗轮卡转。
以上是蜗轮蜗杆传动卡转的一些常见原因,需要注意的是,在使用传动系统时,一定要进行正确的安装和维护,以保证系统的正常运行。
