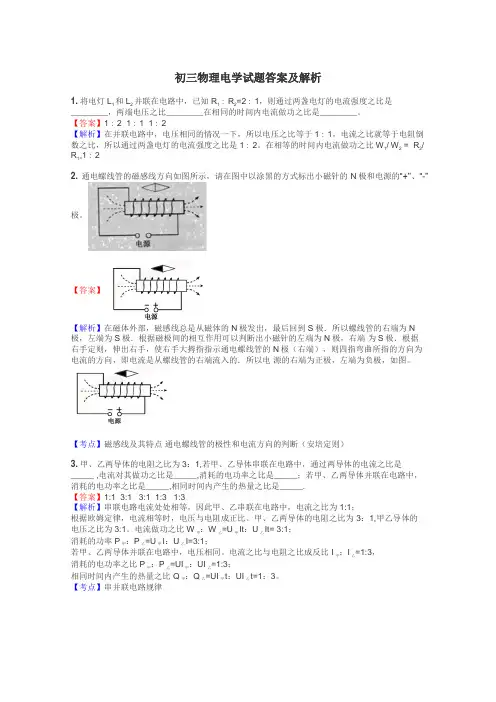

初三物理电学试题答案及解析

1. 将电灯L1和L2并联在电路中，已知R1∶R2=2∶1，则通过两盏电灯的电流强度之比是________，两端电压之比________在相同的时间内电流做功之比是________。

【答案】1∶2 1∶1 1∶2

【解析】在并联电路中，电压相同的情况一下，所以电压之比等于1∶1，电流之比就等于电阻倒数之比，所以通过两盏电灯的电流强度之比是1∶2。在相等的时间内电流做功之比W1/ W2 = R2/

R1=1∶2

2. 通电螺线管的磁感线方向如图所示，请在图中以涂黑的方式标出小磁针的N极和电源的“+’’、“-”极。

【答案】

【解析】在磁体外部，磁感线总是从磁体的N极发出，最后回到S极．所以螺线管的右端为N极，左端为S极．根据磁极间的相互作用可以判断出小磁针的左端为N极，右端 为S极．根据右手定则，伸出右手，使右手大拇指指示通电螺线管的N极（右端），则四指弯曲所指的方向为电流的方向，即电流是从螺线管的右端流入的．所以电 源的右端为正极，左端为负极，如图。

【考点】磁感线及其特点 通电螺线管的极性和电流方向的判断（安培定则）

3. 甲、乙两导体的电阻之比为3：1,若甲、乙导体串联在电路中，通过两导体的电流之比是_____ ,电流对其做功之比是_____,消耗的电功率之比是_____；若甲、乙两导体并联在电路中，消耗的电功率之比是_____,相同时间内产生的热量之比是_____.

【答案】1:1 3:1 3:1 1:3 1:3

【解析】串联电路电流处处相等，因此甲、乙串联在电路中，电流之比为1:1；

根据欧姆定律，电流相等时，电压与电阻成正比。甲、乙两导体的电阻之比为3：1,甲乙导体的电压之比为3:1。电流做功之比W甲：W乙=U甲It：U乙It= 3:1；

消耗的功率P甲：P乙=U甲I：U乙I=3:1；

若甲、乙两导体并联在电路中，电压相同。电流之比与电阻之比成反比I甲：I乙=1:3，

1

初三物理电学复习题

一、填空题

1、4.5A= mA= μA；3V= kV= mV；

2.5kΩ= Ω= MΩ。

2、电阻是导体本身的一种性质，其大小决定于导体的

、

、

和 。

3、如图所示，R1=3Ω，R2=6Ω则开关断开和闭合时，a，b间的电阻分别为 和 。

4、物理学成果在军事上有广泛的应用，有一种称为石墨炸弹的武器在战时被用来破坏敌方的供电设施，这种炸弹不会造成人员伤忘，而是在空中散布大量极细的石墨丝，这些石墨丝是

（选填“导体“绝缘体”）；飘落到供电设备上会造成 （选填“断路”或“短路”）从而使供电系统瘫痪。

5、电源电压不变，当某电阻的阻值增加3Ω时，电流变为原来的54则原来的电阻为 Ω。

6、有两只电阻器，已知R1=3Ω，R2=5Ω。若串联在电路中，则通过它们的电流之比I1：I2= ，电压之比21:UU ；若并联在电路中，则通过两者的电流之比21:II ，电压之比21:UU 。

7、某用电器的电阻为120Ω，要使电路中总电流的51通过用电器，应该跟用电器 联一个

Ω的电阻；要使用电器两端的电压是电路总电压的41，应该跟用电器 联一个 Ω的电阻。

8、如图所示，3个阻值均为10Ω的电阻R1，R2，R3串联后接在电压恒为U的电路中，某同学误将一只电流表并联在电阻R2两端，发现电流表的示数为1.5A，据此可推知电压U=

1 初三物理电学综合试题

一、单项选择题：

1．用下列哪个器材可以直接辨别家庭电路中的火线和零线 ( )

A．电流表 B．电压表 C．电能表 D．测电笔

2．电能表可用来直接测量下列哪个物理量 ( )

A．用电器消耗的电能 B．电路中电流的强弱

C．用电器消耗电能的时间 D．用电器两端的电压

3．关于家庭电路，下列说法中正确的是 ( )

A．我国家庭电路的电压是220V B．保险丝是以并联方式接人电路的

C．开关与被控制的灯泡并联 D．家用电器是以串联方式接人电路的

4．在图1所示的各种家用电器中，利用电流热效应工作的是 ( )

5．如果发现工地有人触电，下列救助行为中，科学合理的是 ( )

A．用剪刀剪断电线 B．用手把触电人拉开

C．断开电源 D．用铁钩把电线拉开

6．在居民小区的楼道里，有一种声控加光控的照明电路，声控和光控电路都相当于开关，在光控电路的小盒子上有个进光孔，夜晚没有光照时，光控开关闭合，当有人走动发出声音时，声控开关闭合，电路被接通，灯泡发光。而在白天，光控电路受到光照，光控开关断开，无论楼道内发出多大的声音，楼道灯都不会亮。实际的声控和光控电路比较复杂，在图2中用声和光两个符号代表声控、光控开关，你认为图2中各电路图能够满足上面要求的是 ( )

1 初三电学综合试题

物 理 试 题

全卷共85分

第I卷(选择题 共36分)

一、单项选择题（每小题只有一个选项正确，将正确答案的字母填在机读卡上，多选、错选或不选均不得分，18个小题,每小题2分，共36分）

16.下列四个电路图中与右边实物图相对应的是 ( )

A. B C D

17.关于家庭电路，下列说法中正确的是 ( )

A．我国家庭电路的电压是220V B．保险丝是以并联方式接人电路的

C．开关与被控制的灯泡并联 D．家用电器是以串联方式接人电路的

18. 有两个灯泡，L1标有“6V，3W”的字样，L2没有标记测得L2电阻为6，把它们串联在电路中，两灯均正常发光，那么该电路两端电压和L2的电功率分别是（ ）

A. 12V，3W B. 12V，1.5W C. 9V，3W D. 9V，1.5W

19. 在居民小区的楼道里，有一种声控加光控的照明电路，声控和光控电路都相当于开关，在光控电路的小盒子上有个进光孔，夜晚没有光照时，光控开关闭合，当有人走动发出声音时，声控开关闭合，电路被接通，灯泡发光。而在白天，光控电路受到光照，光控开关断开，无论楼道内发出多大的声音，楼道灯都不会亮。实际的声控和光控电路比较复杂，在下图中用声和光两个符号代表声控、光控开关，你认为下图中各电路图能够满足上面要求的是 ( )

2

20.某同学观察到如下图所示的两种家用电器的铭牌，根据铭牌上提供的信息，判断在12个小时内正常使用的电冰箱与连续运转的电风扇消耗电能的情况是

( )

A．电冰箱比电风扇多 B．电风扇比电冰箱多
