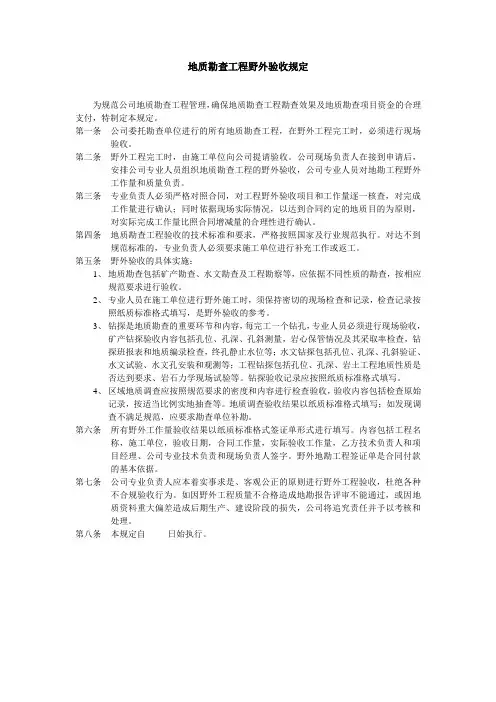

地质勘查工程野外验收规定

为规范公司地质勘查工程管理，确保地质勘查工程勘查效果及地质勘查项目资金的合理支付，特制定本规定。

第一条 公司委托勘查单位进行的所有地质勘查工程，在野外工程完工时，必须进行现场验收。

第二条 野外工程完工时，由施工单位向公司提请验收。公司现场负责人在接到申请后，安排公司专业人员组织地质勘查工程的野外验收，公司专业人员对地勘工程野外工作量和质量负责。

第三条 专业负责人必须严格对照合同，对工程野外验收项目和工作量逐一核查，对完成工作量进行确认；同时依据现场实际情况，以达到合同约定的地质目的为原则，对实际完成工作量比照合同增减量的合理性进行确认。

第四条 地质勘查工程验收的技术标准和要求，严格按照国家及行业规范执行。对达不到规范标准的，专业负责人必须要求施工单位进行补充工作或返工。

第五条 野外验收的具体实施：

1、 地质勘查包括矿产勘查、水文勘查及工程勘察等，应依据不同性质的勘查，按相应规范要求进行验收。

2、 专业人员在施工单位进行野外施工时，须保持密切的现场检查和记录，检查记录按照纸质标准格式填写，是野外验收的参考。

3、 钻探是地质勘查的重要环节和内容，每完工一个钻孔，专业人员必须进行现场验收，矿产钻探验收内容包括孔位、孔深、孔斜测量，岩心保管情况及其采取率检查，钻探班报表和地质编录检查，终孔静止水位等；水文钻探包括孔位、孔深、孔斜验证、水文试验、水文孔安装和观测等；工程钻探包括孔位、孔深、岩土工程地质性质是否达到要求、岩石力学现场试验等。钻探验收记录应按照纸质标准格式填写。

4、 区域地质调查应按照规范要求的密度和内容进行检查验收，验收内容包括检查原始记录，按适当比例实地抽查等。地质调查验收结果以纸质标准格式填写；如发现调查不满足规范，应要求勘查单位补勘。

第六条 所有野外工作量验收结果以纸质标准格式签证单形式进行填写。内容包括工程名称，施工单位，验收日期，合同工作量，实际验收工作量，乙方技术负责人和项目经理、公司专业技术负责和现场负责人签字。野外地勘工程签证单是合同付款的基本依据。

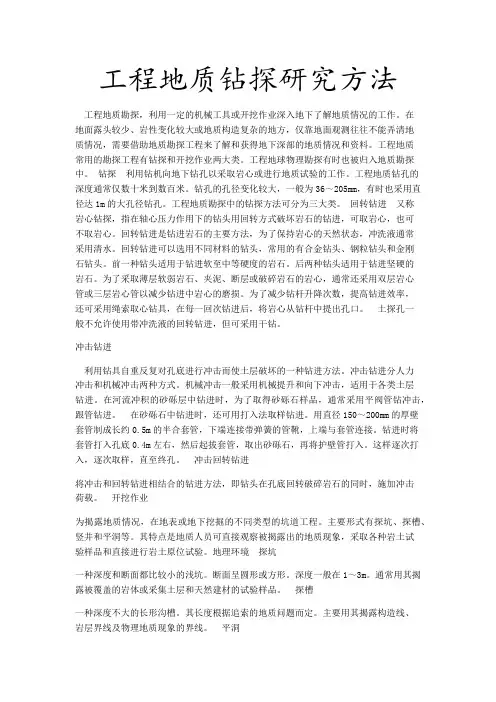

工程地质钻探研究方法

工程地质勘探，利用一定的机械工具或开挖作业深入地下了解地质情况的工作。在地面露头较少、岩性变化较大或地质构造复杂的地方，仅靠地面观测往往不能弄清地质情况，需要借助地质勘探工程来了解和获得地下深部的地质情况和资料。工程地质常用的勘探工程有钻探和开挖作业两大类。工程地球物理勘探有时也被归入地质勘探中。 钻探 利用钻机向地下钻孔以采取岩心或进行地质试验的工作。工程地质钻孔的深度通常仅数十米到数百米。钻孔的孔径变化较大，一般为36～205mm，有时也采用直径达1m的大孔径钻孔。工程地质勘探中的钻探方法可分为三大类。 回转钻进 又称岩心钻探，指在轴心压力作用下的钻头用回转方式破坏岩石的钻进，可取岩心，也可不取岩心。回转钻进是钻进岩石的主要方法，为了保持岩心的天然状态，冲洗液通常采用清水。回转钻进可以选用不同材料的钻头，常用的有合金钻头、钢粒钻头和金刚石钻头。前一种钻头适用于钻进软至中等硬度的岩石。后两种钻头适用于钻进坚硬的岩石。为了采取薄层软弱岩石、夹泥、断层或破碎岩石的岩心，通常还采用双层岩心管或三层岩心管以减少钻进中岩心的磨损。为了减少钻杆升降次数，提高钻进效率，还可采用绳索取心钻具，在每一回次钻进后，将岩心从钻杆中提出孔口。 土探孔一般不允许使用带冲洗液的回转钻进，但可采用干钻。

冲击钻进

利用钻具自重反复对孔底进行冲击而使土层破坏的一种钻进方法。冲击钻进分人力冲击和机械冲击两种方式。机械冲击一般采用机械提升和向下冲击，适用于各类土层钻进。在河流冲积的砂砾层中钻进时，为了取得砂砾石样品，通常采用平阀管钻冲击，跟管钻进。 在砂砾石中钻进时，还可用打入法取样钻进。用直径150～200mm的厚壁套管制成长约0.5m的半合套管，下端连接带弹簧的管靴，上端与套管连接。钻进时将套管打入孔底0.4m左右，然后起拔套管，取出砂砾石，再将护壁管打入。这样逐次打入，逐次取样，直至终孔。 冲击回转钻进

工程地质钻孔原始地质编录

地质部

二○一二年三月 钻孔原始编录重点提示

1．注意开孔及终孔验收。

2．编录前检查钻探班报表，整理岩矿心并照相。

3．残留岩心处理。

（1）认定：回次岩心长＞回次进尺。

（2）处理：该回次采取率按100%计，超出部分岩心依次上推，并重新计算影响到的回次采取率。

（3）砂、粉状及不同岩性的反循环岩心不准上推。

4．观察分层：每一分层界线处都应放入分层隔板。

5．换层井深计算：

（1）回次内换层：孔深=上回次孔深+本回次进尺（岩心长÷采取率）。

（2）两回次间换层：孔深=上回次止孔深。

（3）空回次换层：孔深=上回次止孔深+空回次进尺的一半。

6．分层采取率分层井深是重要计算、记录数据。

7．布样原则：遵守“五不”原则，即同一件样不跨孔径、不跨不同的矿种、矿层，不跨矿石类型及品级、样品厚度不超过可采厚度，不跨采取率相差大的回次。

8．每件样都应在岩心箱内放入采样隔板，计算样品井深（同于分层井深计算）。

9．注意钻孔六大质量指标的同时，还应特别注意钻进及采心工艺有无造成风氧化矿石的贫化问题。

10．采样质量检查：布、采井深吻合性，重量误差。

11．钻孔柱状图：据编录资料、用计算机成图（非素描图）。

目 录

1 钻孔布置及编制钻孔设计书 .................................................. 1

1.1 钻孔布置 .............................................................. 1

1.2 钻孔设计书编写 ........................................................ 3

2开孔及终孔验收 ............................................................ 3

水利水电工程水平定向钻探班报表、岩心采取现场、轨迹、异常情况、事故、水文地质观测记录表(一)

水利水电工程水平定向钻探班报表

水利水电工程水平定向钻探是指在保持钻孔水平的情况下，按照预先设计的方向钻探岩体，以获取岩体结构、构造特征、岩性分布和物理力学性质等相关信息，为后续的工程设计提供参考和依据。在钻探过程中，为保证钻探工作的质量和效率，需要定期记录并报表，下面我们来详细介绍一下相关班报表。

一、水平定向钻孔班报表

水平定向钻孔班报表是钻探过程中需要定期填写的基本表格，主要包括钻探日期、孔口坐标、进尺、钻头类型、风速和钻探工作情况等。

1.钻探日期

钻探日期是指钻探开始的时间和结束的时间，以天或者小时为单位进行记录。这个信息的记录可以方便后续对钻探工作量的统计和分析。

2.孔口坐标

钻探孔口坐标是指钻孔孔口在地图上的实际坐标，可以通过现场测量或者GPS定位方式获取，并按照规范格式填写在报表上。

3.进尺

进尺是指钻孔钻头自钻孔口以来前进的长度，单位是米(m)或者英尺(ft)。

4.钻头类型、风速和钻探工作情况

钻头类型、风速和钻探工作情况等信息记录可以告诉后续的钻孔工作所需要的钻头类型和配备、气候环境和钻探工作质量等方面的情况。

二、岩心采取现场记录表

岩心采取现场记录表是指钻孔在岩体内产生的岩心样品的地点、岩性、长度和编号等基本信息的记录和保存表格。

1.采取地点

采取地点是指岩心样品产生的具体位置，需要在采样的时候现场标注，并按照规范格填写岩心采取现场记录表。

2.岩性和长度

岩心样品的岩性和长度是后续分析和研究钻孔岩体的重要数据和资料，需要在采样的过程中现场描述并记录在表格上。

3.编号和存放位置

岩心样品需要进行编号和存放位置的标注和记载，方便后续进行岩性鉴定和物理力学测试等工作。

三、轨迹异常情况记录表

轨迹异常情况记录表是指记录钻探过程中出现异常情况，比如非预期岩体、水位和地下设施等，以及钻头损伤和防治等相关信息的记录表格。
