扫描电子显微镜的结构原理和功能用途
扫描电镜简介
电子源发射的电子束经过电磁透镜的电子光学通路聚焦，电子源的直径被缩小到纳米尺度的
电子束斑，与显示器扫描同步的电子光学镜筒中的扫描线圈控制电子束，在样品表面一定微
小区域内，逐点逐行扫描。电子束与样品相互作用，从样品中发射的具有成像反差的信号，
由一个适当的图像探测器逐点收集，并将信号经过前置放大器和视频放大器,用调制解调电
路调制显示器上相对应显示像素的亮度，形成我们人类观察习惯的，反映样品二维形貌的图
像或者其他可以理解的反差机制图像。由于图像显示器的像素尺寸远远大于电子束斑尺寸，
（0.1mm/1nm=100,000倍）而且显示器的像素尺寸小于等于人类肉眼通常的分辨率，这样显
示器上的图像相当于把样品上相应的微小区域进行了放大。通过调节扫描线圈偏转磁场，可
以控制电子束在样品表面扫描区域的大小，理论上扫描区域可以无限小，但可以显示的图像
有效放大倍数的限度是扫描电镜分辨率的限度。
模拟图像扫描系统：样品上每个像素模拟信号直接调制阴极射线管对应显示像素的亮度，由
于生成一幅高质量图像一般需要数秒或者数十秒/帧，所以模拟电镜使用慢余辉显像管终端
显示一幅活图像，为了便于在显像管上观察图像，需要暗室，操作者可按照一定规程调整仪
器参数，如图像聚焦，移动样品台搜索感兴趣区域，调节放大倍数，亮度对比度，消象散等
从而获得最佳的图像质量。模拟图像输出采用高分辨照相管，用单反相机直接逐点记录在胶
片上，然后冲洗相片。自1985年以来，模拟图像电镜已经被数字电镜取代。
数字图像扫描系统：样品上每个像素发出的成像信号，被图像探测器探测器后，经过前置放
大器，和视频放大器放大，直接进行信号数字化，然后存储在图像采集卡的帧存器，形成数
字图像数据，图像数据可被电镜操作软件读取，操作者在图形交互界面（GUI)上对图像进行
调整控制，并把调整好的数字图像存储在计算机中硬盘中。
模拟控制是控制信号不经过计算机软件,直接由操作台按键旋钮等对执行机构进行控制,属

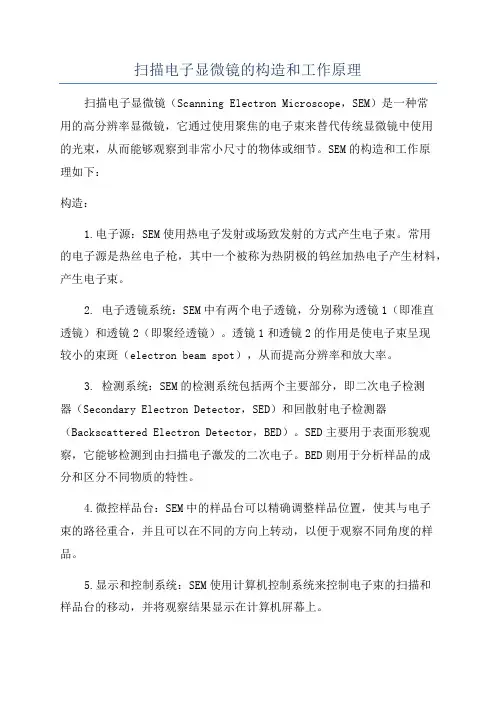

扫描电子显微镜的构造和工作原理
扫描电子显微镜（Scanning Electron Microscope，SEM）是一种常用的高分辨率显微镜，它通过使用聚焦的电子束来替代传统显微镜中使用的光束，从而能够观察到非常小尺寸的物体或细节。SEM的构造和工作原理如下：
构造：
1.电子源：SEM使用热电子发射或场致发射的方式产生电子束。常用的电子源是热丝电子枪，其中一个被称为热阴极的钨丝加热电子产生材料，产生电子束。
2. 电子透镜系统：SEM中有两个电子透镜，分别称为透镜1（即准直透镜）和透镜2（即聚经透镜）。透镜1和透镜2的作用是使电子束呈现较小的束斑（electron beam spot），从而提高分辨率和放大率。
3. 检测系统：SEM的检测系统包括两个主要部分，即二次电子检测器（Secondary Electron Detector，SED）和回散射电子检测器（Backscattered Electron Detector，BED）。SED主要用于表面形貌观察，它能够检测到由扫描电子激发的二次电子。BED则用于分析样品的成分和区分不同物质的特性。
4.微控样品台：SEM中的样品台可以精确调整样品位置，使其与电子束的路径重合，并且可以在不同的方向上转动，以便于观察不同角度的样品。
5.显示和控制系统：SEM使用计算机控制系统来控制电子束的扫描和样品台的移动，并将观察结果显示在计算机屏幕上。 工作原理：
1.电子束的生成：SEM中的电子源产生高能电子束。电子源加热电子发射材料，如钨丝，产生高速电子束。
2.电子透镜系统的聚焦：电子束经过透镜1和透镜2的聚焦，使其呈现出较小的束斑。
3.样品的扫描：样品台上的样品被置于电子束的路径中，并通过微控样品台控制样品的位置和方向。电子束扫描过样品表面，通过电磁透镜和扫描线圈控制电子束的位置。
4.二次电子和回散射电子的检测：电子束与样品相互作用时，会产生二次电子和回散射电子。二次电子是由电子束激发样品表面产生的电子，可以用来观察样品的表面形貌。回散射电子是经过样品材料后反射回来的电子，它携带有关样品构成和特性的信息。

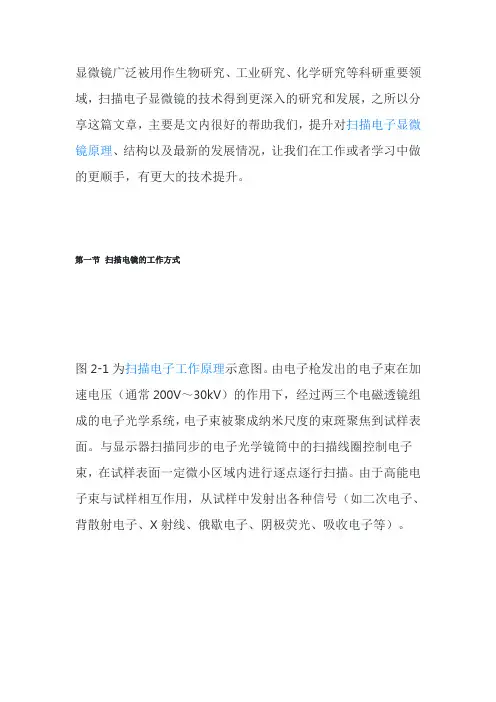

显微镜广泛被用作生物研究、工业研究、化学研究等科研重要领域，扫描电子显微镜的技术得到更深入的研究和发展，之所以分享这篇文章，主要是文内很好的帮助我们，提升对扫描电子显微镜原理、结构以及最新的发展情况，让我们在工作或者学习中做的更顺手，有更大的技术提升。
第一节
扫描电镜的工作方式
图2-1为扫描电子工作原理示意图。由电子枪发出的电子束在加速电压（通常200V～30kV）的作用下，经过两三个电磁透镜组成的电子光学系统，电子束被聚成纳米尺度的束斑聚焦到试样表面。与显示器扫描同步的电子光学镜筒中的扫描线圈控制电子束，在试样表面一定微小区域内进行逐点逐行扫描。由于高能电子束与试样相互作用，从试样中发射出各种信号（如二次电子、背散射电子、X射线、俄歇电子、阴极荧光、吸收电子等）。
图2-1
扫描电镜的工作原理示意图
这些信号被相应的探测器接收，经过放大器、调制解调器处理后，在显示器相应位置 显示不同的亮度，形成符合我们人类观察习惯的反映试样二维形貌的图像或者其他可以理解的反差机制图像。
由于图像显示器的像素尺寸远大于电子束斑尺寸，（0.1
mm/1nm=100，000 倍 ）而且显示器的像素尺寸小于等于人类肉眼通常的分辨率，这样显示器上的图像相当于把试样上相应的微小区域进行了放大。通过调节扫描线圈偏转磁场，可以控制电子束在试样表面扫描区域的大小，理论上扫描区域可以无限小，但可以显示的图像有效放大倍数的限度取决扫描电镜分辨率的水平。早期模拟图像输出采用高分辨照相管，用单反相机直接逐点记录在胶片上，然后冲洗相片。不过随着电子技术和计算机技术的发展，如今扫描电镜的成像完全实现了数字化图像。
第二节 电子与试样的相互作用
§1. 概述
电子枪产生的高能电子束轰击试样表面时，入射电子与试样的原子核和核外电子产生弹性散射和非弹性散射作用。弹性散射是碰撞体系中电子能量和动量守恒的散射，是入射电子与试样中原子相互作用后只改变轨迹而能量基本不变的散射过程。轨道改变的角度从0°到180°之间变化，平均改变角度约为0.1弧度。非弹性散射是碰撞体系中电子能量或动量不守恒的散射，是入射电子与试样原子发生相互作用后发生能量损失的散射，其中电子动量的损失以多种机制（产生二次电子、韧致辐射、内壳层电离、等离子体及光子激发）产生。对非弹性散射，电子轨道改变角度一般小于0.01弧度。一般情况下，入射电子在固体试样中的弹性和非弹性散射过程要重复多次，散射范围逐渐扩大。
显微镜的分类原理及应用
1. 概述
显微镜是一种利用光学原理来放大微小物体的仪器。它通过光学系统将被观察的物体放大，使其变得更加清晰可见。显微镜在科学研究、医学诊断、材料分析等领域都有广泛的应用。本文将介绍显微镜的分类原理及其应用。
2. 显微镜的分类
根据放大方式和原理的不同，显微镜可以分为以下几类：
2.1 光学显微镜
光学显微镜是使用光学透镜系统放大被观察物体的显微镜。它主要由物镜、目镜和光源等组成。光学显微镜可以进一步分为以下两类：
• 单光学系统显微镜：使用单个透镜的显微镜，例如简单显微镜。
• 复合显微镜：使用多个透镜组合的显微镜，例如高倍显微镜。
2.2 电子显微镜
电子显微镜使用电子束来代替光线，通过电磁透镜系统来放大被观察物体。电子显微镜可以达到更高的放大倍数和更好的分辨率。电子显微镜主要包括以下两类：
• 透射电子显微镜（TEM）：通过透射电子来观察被观察物体内部的结构和形貌。
• 扫描电子显微镜（SEM）：通过扫描电子束来观察被观察物体的表面形貌。
2.3 原子力显微镜（AFM）
原子力显微镜是利用探针和样品表面之间的相互作用力来观察被观察物体表面的一种显微镜。AFM可以达到原子级别的分辨率，广泛应用于纳米材料研究和表面形貌分析。
3. 显微镜的应用
显微镜在各个领域都有重要的应用，主要包括以下几个方面： 3.1 科学研究
显微镜是科学研究中不可或缺的工具之一。它可以帮助科学家观察微小的生物细胞结构、微生物、纳米材料等，并进一步研究它们的特性和相互关系。显微镜在生物学、化学、物理学等领域的研究中起着重要的作用。
3.2 医学诊断
医学中的显微镜有助于医生观察和诊断疾病。例如，显微镜可以在血液样本中观察血细胞的形态和数量，从而帮助医生判断病人的健康状况。此外，显微镜也用于病理学上观察组织切片等。
3.3 材料分析
显微镜在材料科学中有广泛的应用。它可以帮助科学家观察材料的微观结构和形貌，从而研究材料的性质和特性。显微镜可以用于金属材料、聚合物、陶瓷等各种材料的分析和表征。
