单相异步电动机的工作原理教案

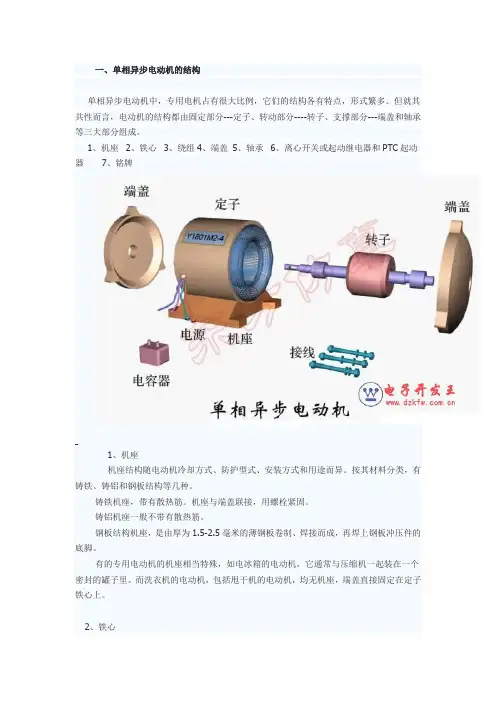

一、单相异步电动机的结构

单相异步电动机中，专用电机占有很大比例，它们的结构各有特点，形式繁多。但就其共性而言，电动机的结构都由固定部分---定子、转动部分----转子、支撑部分---端盖和轴承等三大部分组成。

1、机座 2、铁心 3、绕组4、端盖 5、轴承 6、离心开关或起动继电器和PTC起动器 7、铭牌

1、机座

机座结构随电动机冷却方式、防护型式、安装方式和用途而异。按其材料分类，有铸铁、铸铝和钢板结构等几种。

铸铁机座，带有散热筋。机座与端盖联接，用螺栓紧固。

铸铝机座一般不带有散热筋。

钢板结构机座，是由厚为1.5-2.5毫米的薄钢板卷制、焊接而成，再焊上钢板冲压件的底脚。

有的专用电动机的机座相当特殊，如电冰箱的电动机，它通常与压缩机一起装在一个密封的罐子里。而洗衣机的电动机，包括甩干机的电动机，均无机座，端盖直接固定在定子铁心上。

2、铁心 铁心包括定子铁心和转子铁心，作用与三相异步电动机一样，是用来构成电动机的磁路。

3、绕组

单相异步电动机定子绕组常做成两相：主绕组（工作绕组）和副绕组（启动绕组）。两种绕组的中轴线错开一定的电角度。目的是为了改善启动性能和运行性能。定子绕组多采用高强度聚脂漆包线绕制。

转子绕组一般采用笼型绕组。常用铝压铸而成。

4、端盖

相应于不同的机座材料、端盖也有铸铁件、铸铝件和钢板冲压件。

5、轴承

轴承有滚珠轴承和含油轴承。

6、离心开关或起动继电器和PTC起动器

（1）离心开关

在单相异步电动机中，除了电容运转电动机外，在起动过程中，当转子转速达到同步转速的70%左右时，常借助于离心开关，切除单相电阻起动异步电动机和电容起动异步电动机的起动绕组，或切除电容起动及运转异步电动机的起动电容器。离心开关一般安装在轴伸端盖的内侧。

三相异步电动机的工作原理教案

【一、教学目标】

1.了解三相异步电动机的工作原理。

2.理解三相异步电动机的基本构造和工作原理。

3.能够说明三相异步电动机的基本特性和运行原理。

【二、教学重点】

1.三相异步电动机的基本构造。

2.三相异步电动机的工作原理。

【三、教学难点】

1.三相异步电动机的运行原理。

2.三相异步电动机的基本特性。

【四、教学过程】

【Step1】导入

教师引入的同时，放一段三相异步电动机的实际工作视频。

教师：大家好，今天我们要学习的内容是三相异步电动机的工作原理。首先，请大家观看一段实际工作的三相异步电动机的视频。请大家仔细观察，看看这个电动机是如何运行的。

【Step2】学习三相异步电动机的基本构造

教师用板书或幻灯片讲解三相异步电动机的基本构造。 教师：三相异步电动机由固定部分（定子）和旋转部分（转子）组成。其中，定子上绕有三相交流绕组，通过电网输入正弦交流电流，而转子上则通过感应产生转矩。

【Step3】了解三相异步电动机的工作原理

3.1静态运行原理

教师讲解三相异步电动机静态运行原理。

教师：三相异步电动机在静态运行时，通过电网输入三相对称正弦交流电源，电源电压经过定子线圈，产生旋转磁场，而由于转子上绕有感应线圈，又会产生感应电动势。根据洛伦兹力的作用，感应电动势产生转子上的感应电流，使转子受到转矩的作用，产生转动。

3.2动态运行原理

教师用实物或模型讲解三相异步电动机动态运行原理。

教师：当三相异步电动机运行起来后，其转子由于滞后旋转磁场的存在，会产生感应电动势。感应电动势会在转子上产生感应电流，而感应电流与转子磁极数、转子滞后角以及转子电阻等因素有关。通过感应电流的作用，转子受到转矩的作用，产生转动。

【Step4】探究三相异步电动机的基本特性

教师让学生探究三相异步电动机的基本特性。

教师：请同学们思考一下，三相异步电动机有哪些基本特性？为什么？

电机概述

电机的定义

电机是一种能实现机电能量转换的电磁装置，是电动机和发电机的统称。将电能转换为机械能的电机称为电动机。将机械能转换为电能的电机称为发电机；将机械能转换为电能的电机称为发电机。

工作原理

电磁感应定律、电磁力定律及电流的磁效应。

构造的一般原则

用适当的导磁和导电材料构成能互相进行电磁感应的电路和磁路，以产生电磁功率和电磁转矩，达到能量转换的目的。

电机分类

旋转电机：动力电机：交流电机 感应电机：感应发电机

感应电动机

同步电机：同步电动机

同步发电机

同步补偿机

直流电机 直流发电机

直流电动机

微特电机：伺服电动机、步进电动机、测速发电机

变压器：电力变压器 升压变压器、降压变压器

特种变压器 自耦、三绕组、互感器

第一章 直流电机

直流电机优缺点：

优点：启动性能和调速性能好，过载能力大。

缺点：存在电流换向问题，结构工艺复杂，使用有色金属多，价格昂贵，运行可靠性差

直流电机发展形势

随着近年来电力电子学和微电子学的迅速发展，将逐步被交流调速电动机取代，直流发电机则正在被电力电子器件整流装置取代。但在今后一个相当长的时期内，直流电机仍将在许多场合继续发挥作用

一、直流电机的工作原理

直流发电机的工作原理：简单分析

一台电机原则上既可以作为发电机运行，也可以作为电动机运行，只是外界的条件不同而已。如用原动机拖动直流电机的电枢，而电刷上不加直流电压，则电刷端可以引出直流电动势作

为直流电源，可输送电能，电动机将机械能变换成电能而成为发电机；如在直流电机的两电刷端上，加上直流电压，将电能输入，电机即可拖动生产机械，将电能变换成机械能而成为电动机。一台电机，即可作为发电机运行，又可作为电动机运行，这是直流电机的可逆原理

三相异步电动机的工作原理与结构教案

一、教学目标

1.了解三相异步电动机的工作原理和结构；

2.理解三相异步电动机的转子和定子的构造和运行原理；

3.掌握三相异步电动机的控制方法。

二、教学内容

1.三相异步电动机的工作原理

1.1电磁感应原理

1.2旋转磁场的形成原理

1.3转矩的产生原理

2.三相异步电动机的结构

2.1定子结构

2.2转子结构

2.3磁极结构

3.三相异步电动机的控制方法

3.1转速控制

3.2转向控制

3.3转矩控制

三、教学过程 1.导入（10分钟）

老师介绍三相异步电动机的应用背景和重要性，引起学生的兴趣。

2.三相异步电动机的工作原理（30分钟）

2.1电磁感应原理：通过演示实验，介绍电磁感应现象的基本原理。

2.2旋转磁场的形成原理：使用示波器和模型演示，讲解三相交流电流在定子绕组中形成旋转磁场的原理。

2.3转矩的产生原理：通过动画和示意图，展示电动机中转矩的产生原理。

3.三相异步电动机的结构（40分钟）

3.1定子结构：讲解定子的构造和组成部分，包括绕组、铁心等。

3.2转子结构：介绍转子的构造和设计，包括鼠笼式和深槽设计等。

3.3磁极结构：通过示意图和实物展示，讲解磁极的构造和位置。

4.三相异步电动机的控制方法（40分钟）

4.1转速控制：介绍变频器和电阻控制的原理和方法。

4.2转向控制：讲解正反转的控制原理和实现方式。

4.3转矩控制：通过闭环控制和向量控制的原理，介绍电动机的转矩调节方法。

5.总结与扩展（10分钟）

通过小结教学内容，巩固学生的知识点。提出思考题，引导学生思考三相异步电动机的未来发展方向。 四、教学手段

1.授课演讲：通过教师口述和示意图，介绍三相异步电动机的工作原理和结构。

2.示波器和模型展示：使用示波器展示交流电的特点，并使用模型演示旋转磁场的形成过程。

3.动画和实物展示：通过播放动画和展示实物，讲解三相异步电动机的结构和控制方法。
