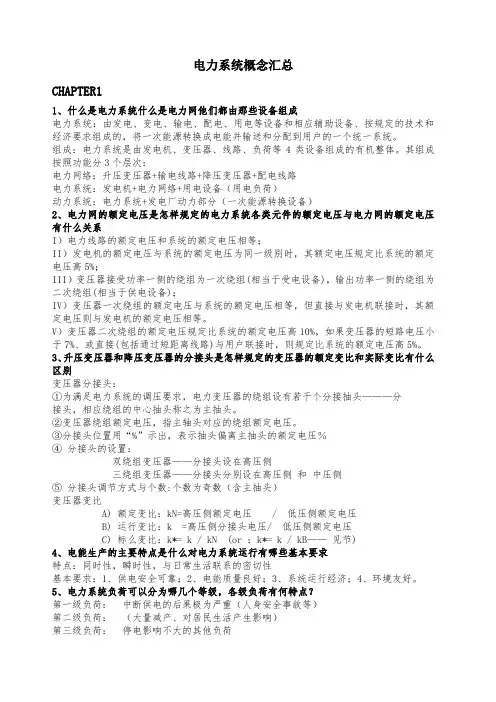

1 电力系统概念汇总
CHAPTER1
1、什么是电力系统？什么是电力网？他们都由那些设备组成?
电力系统：由发电、变电、输电、配电、用电等设备和相应辅助设备、按规定的技术和经济要求组成的，将一次能源转换成电能并输送和分配到用户的一个统一系统。
组成：电力系统是由发电机、变压器、线路、负荷等4类设备组成的有机整体.其组成按照功能分3个层次：
电力网络：升压变压器+输电线路+降压变压器+配电线路
电力系统:发电机+电力网络+用电设备(用电负荷）
动力系统：电力系统+发电厂动力部分（一次能源转换设备)
2、电力网的额定电压是怎样规定的?电力系统各类元件的额定电压与电力网的额定电压有什么关系？
I）电力线路的额定电压和系统的额定电压相等；
II）发电机的额定电压与系统的额定电压为同一级别时,其额定电压规定比系统的额定电压高5％；
III）变压器接受功率一侧的绕组为一次绕组（相当于受电设备)，输出功率一侧的绕组为二次绕组（相当于供电设备);
IV)变压器一次绕组的额定电压与系统的额定电压相等，但直接与发电机联接时,其额定电压则与发电机的额定电压相等。
V)变压器二次绕组的额定电压规定比系统的额定电压高10%，如果变压器的短路电压小于7%、或直接（包括通过短距离线路）与用户联接时，则规定比系统的额定电压高5%。
3、升压变压器和降压变压器的分接头是怎样规定的？变压器的额定变比和实际变比有什么区别？
变压器分接头：
①为满足电力系统的调压要求，电力变压器的绕组设有若干个分接抽头—--分
接头，相应绕组的中心抽头称之为主抽头。
②变压器绕组额定电压，指主轴头对应的绕组额定电压.
③分接头位置用“％”示出,表示抽头偏离主抽头的额定电压%
④ 分接头的设置：
双绕组变压器-—分接头设在高压侧
三绕组变压器——分接头分别设在高压侧 和 中压侧
⑤ 分接头调节方式与个数：个数为奇数（含主抽头）
变压器变比
A） 额定变比:kN=高压侧额定电压 / 低压侧额定电压
B) 运行变比:k =高压侧分接头电压/ 低压侧额定电压
C） 标么变比：k＊= k / kN （or ：k*= k / kB-— 见2.6节）
汪洋出品，版权所有
2 4、电能生产的主要特点是什么?对电力系统运行有哪些基本要求？
特点：同时性，瞬时性，与日常生活联系的密切性
基本要求：1、供电安全可靠；2、电能质量良好；3、系统运行经济；4、环境友好。
5、电力系统负荷可以分为哪几个等级,各级负荷有何特点?
第一级负荷： 中断供电的后果极为严重（人身安全事故等)
第二级负荷： (大量减产、对居民生活产生影响）
第三级负荷: 停电影响不大的其他负荷
6、电能质量的基本指标是什么?
1、频率 fN±0。2～0。5Hz
2、电压 35kV及以上电压等级VN±5%，10kV及以下电压等级VN±7％ .
3、谐波 正弦波形畸变率≤4~5%。
7、电力网的接线方式中,有备用接线和无备用接线,各有什么特点？
无备用特点：简单、设备费用较少、运行方便、供电可靠性低
有备用特点：简单，运行方便，供电可靠性和电压质量有明显提高，缺点是设备费用增加很多。
8，什么是开式网络，什么是闭式网络，他们各有什么特点？
开式网络：每一个负荷都只能沿惟一的路径取得电能的网络。
闭式网络： 每一个负荷点至少通过两条线路从不同的方向取得电能的网络.
特点上有
汪洋出品，版权所有
3 CHAPTER2
1、电力网计算中,单位长度输电线路常采用哪种等值电路?等值电路有哪些主要参数？这些参数个反映什么物理现象？
一、输电线路的参数
1、电阻：反映线路通过电流时产生的有功功率损失效应
2、电感:反映载流导线产生磁场效应
3、电导： 反映线路带电时绝缘介质中产生泄漏电流及导线附近空气游离而产生有功功率损失
4、电容：反映带电导线周围电场效应。
输电线路的参数可视为沿全长均匀分布，每单位长度的参数为电阻r0，电感L0，电导g0，电容C0。 等值电路如下：
2、架空线路的导线换位有什么作用?
当三相导线排列不对称时，各相导线所交链的磁链及各相等值电感便不相同,这将引起三相参数不对称。因此必须利用导线换位来使三相参数恢复对称。
3、分裂导线对线路的参数有什么影响？
分裂导线根数愈多，电阻愈小，电感越小，电纳越大。
一般单导线线路每公里电抗为0.4Ω左右,分裂导线根数为2、3、4根时，每公里的电抗分别为0。33、0。30、0.28Ω左右。
一般单导线线路每公里电纳大约为2.8×10-6 S/km 左右;对于分裂导线线路,每相分裂根数为2、3、4根时,每公里的电纳分别为3.4×10—6 S，3。8×10—6 S，4.1×10-6 S 左右.
4、电力网计算中两绕组变压器和三绕组变压器常采用哪种等值电路？
汪洋出品，版权所有
4 5、计算绕组容量不同的三绕组变压器的电阻和电抗是要注意什么问题？
1）依次让一个绕组开路，其余两个绕组按双绕组变压器做短路实验，测得短路损耗∆PS(1—2）、∆PS（2-3）、∆PS（3-1).
a)容量比为100/100/100时，测得短路损耗∆PS（1-2)、∆PS（2—3）、∆PS（3—1）保持不变；
b）容量比为100/50/100和100/100/50时，测得短路损耗∆P′S（1-2）、∆P′S(2-3）、∆P′S(3—1）必须折算以得到∆PS（1-2）、∆PS（2-3）、∆PS（3-1）.
折算公式见P—29式2—64.
6、变压器变比是如何定义的？它与原、副方绕组的匝数比有何不同？
在三相电力系统计算中，变压器的变比通常是指两侧绕组空载线电压的比值,它与统一铁芯柱上的原副方绕组匝数比石油区别的.对于Yy和Dd解放的变压器，2121/w/kwVVNNT，即原副方绕组匝数比;对于Yd接法的变压器2121/w3/kwVVNNT。
7、为什么变压器的π型等值电路能够实现原副方电压和电流的交换?
1）变压器的Π型等值电路中三个阻抗（导纳）都与变比k有关;
2)Π型的两个并联支路的阻抗（导纳）的符号总是相反的;
3）三个支路阻抗之和恒等于零，即构成了谐振三角形；
4)三角形内产生谐振环流，实现原、副方的变压和电流变换,使等值电路起到变压器的作用.
8、什么是标幺值？采用标幺值有什么好处？
标幺值：在电力系统计算时,采用没有单位的阻抗、导纳、电压、电流和功率等进行计算。
好处:元件参数实际大小不明确；相对大小清楚，便于比较。
汪洋出品，版权所有
5 CHAPTER4
1、怎样形成节点导纳矩阵?它的元素有什么物理意义？
1、对角线元素Yii称为节点i的自导纳，其值等于接于节点i的所有支路导纳之和。
2、非对角线元素Yij 称为节点 i , j 间的互导纳,它等于直接联接于节点 i ，
j间的支路导纳的负值.
3、若节点i ， j间不存在直接支路，则有Yij=0 。
4、节点导纳矩阵是一个稀疏的对称矩阵.
2、节点导纳矩阵的特点:
1)直观易得
2）稀疏矩阵
2)对称矩阵
汪洋出品，版权所有
6 CHAPTER9
1、电力系统日负荷曲线有什么特点？
安排日发电计划和确定系统运行方式的重要依据.
2、负荷率和最小负荷系数？
负荷率:maxavm/kPP,最小负荷系数：maxmin/PP
3、年最大负荷曲线和年持续负荷曲线
年最大负荷曲线：主要用来安排发电设备的检修计划，同时也为制订发电机组或发电厂的扩建或新建计划提供依据.描述一年内每月（或每日)最大有功功率负荷变化的情况.
年持续负荷曲线：按一年中系统负荷的数值大小及其持续小时数顺序排列而绘制成。常用于安排发电计划和进行可靠性估算。
4、负荷的电压静态特性,负荷的频率静态特性。
负荷的电压静态特性 ：当频率维持额定值不变时，负荷功率与电压的关系。
负荷的频率静态特性 :当负荷端电压维持额定值，负荷功率与频率的关系。
5、常用综合负荷等值电路
综合负荷等值电路:电力系统分析计算中,发电机、变压器和电力线路常用等值电路代表,并由此组成电力系统的等值网络,负荷是电力系统的重要组成部分，用等值电路代表综合负荷是很自然的，也是合理的。
常用综合负荷等值电路：
含源等值阻抗(或导纳）支路
恒定阻抗（或导纳）支路
异步电动机等值电路
1）潮流计算中,负荷常用恒定功率表示,必要时用线性化的静态特性；
2）短路计算中，负荷表示为含源阻抗支路或恒定阻抗支路;
3)稳定计算中,综合负荷可表示为恒定阻抗或不同比例的恒定阻抗和异步电动机的组合.
