变压器并列运行环流计算公式

变压器是电能的重要传输装置之一，广泛应用于各个行业和领域。在实际应用中，有时需要将多个变压器并列运行，以提供更大的电能传输能力。而在进行变压器并列运行时，需要计算并控制其环流，以确保变压器运行的安全稳定。本文将介绍变压器并列运行环流计算公式及其应用。

变压器并列运行环流计算公式是用于计算变压器并列运行时的环流电流的公式。在变压器并列运行时，由于各个变压器的参数存在差异，会导致不同变压器之间存在短路电流的流动。这种短路电流即为环流电流。环流电流的大小直接影响着变压器的运行状态和安全性。因此，准确计算并控制环流电流是变压器并列运行的重要任务之一。

变压器并列运行环流计算公式可以通过以下方式推导得到：

假设有两个变压器A和B进行并列运行。变压器A的电压为V1，电流为I1，变压器B的电压为V2，电流为I2。根据欧姆定律，可以得到以下关系式：

I1 = (V1 - V2) / Z1

I2 = (V2 - V1) / Z2

其中，Z1和Z2分别为变压器A和B的总阻抗。由于变压器的阻抗通常由电阻和电抗组成，可以将总阻抗表示为：

Z1 = R1 + jX1

Z2 = R2 + jX2

其中，R1和R2分别为变压器A和B的电阻，X1和X2分别为变压器A和B的电抗。将上述关系式代入，可以得到：

I1 = (V1 - V2) / (R1 + jX1)

I2 = (V2 - V1) / (R2 + jX2)

进一步化简，可以得到：

I1 = (V1 - V2) * (R1 - jX1) / (R1^2 + X1^2)

I2 = (V2 - V1) * (R2 - jX2) / (R2^2 + X2^2)

由于环流电流的大小可以通过变压器A和B的电流之和来表示，可以得到：

I环 = I1 + I2 = (V1 - V2) * (R1 - jX1) / (R1^2 + X1^2) + (V2 -

V1) * (R2 - jX2) / (R2^2 + X2^2)

通过上述公式，可以计算变压器并列运行时的环流电流。在实际应用中，可以根据具体的参数和运行条件，将公式转化为数值计算，以得到环流电流的准确数值。

变压器并列运行环流计算公式的应用是非常广泛的。通过计算环流电流，可以掌握变压器并列运行的实时状态，及时发现和解决潜在问题，确保变压器运行的安全稳定。此外，在变压器并列运行的设计和调试阶段，也需要通过计算环流电流来进行参数的选择和调整，以实现最佳的并列运行效果。

变压器并列运行环流计算公式是变压器并列运行中的重要工具。通过计算环流电流，可以准确掌握变压器的运行状态，及时发现和解决问题，确保变压器运行的安全稳定。在实际应用中，需要根据具体情况进行参数选择和调整，以实现最佳的并列运行效果。变压器并列运行的环流计算是一个复杂而重要的问题，需要综合考虑各种因素，进行准确的计算和控制。通过合理使用变压器并列运行环流计算公式，可以提高变压器的运行效率和安全性，为各个行业和领域的电能传输提供可靠支持。

合集下载

两台阻抗电压不同的变压器并列运行计算分析

两台阻抗电压不同的变压器并列运行计算分析

两台阻抗电压不同的变压器并列运行计算分析

Prepared on 24 November 2020

两台阻抗电压不同的变压器并列运行计算分析

计算实例：一台容量为1250KVA配电变压器，阻抗电压UK%=%；另一台容量为1000KVA配电变压器，阻抗电压UK%=%；额定电压均为10/；分别计算两台变压器并列运行时的负荷电流为多少

1.分别计算变压器低压侧额定电流：

1250KVA配电变压器IA=1031250=1804(A)

1000KVA配电变压器IB=1031000=1443(A)

2.根据计算公式：BAII=%dAdBU%U×BnAnII 分别计算两台变压器的负荷电流： BAII=%08.4%6.4×14431804=5983

两台变压器的负荷电流I总=1804+1443=3247(A)

当两台变压器的总负荷电流为3247A时，其中1250KVA变压器的负荷电流为：IA=3247×598383 =1897（A）

1000KVA变压器的负荷电流为：IA=3247598359 =1349(A)

计算结果表明：当两台变压器的总负荷电流为3247A时，1250KVA变压器超过其额定电流93(A)、超%；1000KVA变压器负荷电流为额定电流的%。

3.若两台变压器总负荷电流为3000A时，其中1250KVA变压器的负荷电流为：IA=3000×598383 =1754（A）

1000KVA变压器的负荷电流为：IA=3000598359 =1246(A)

两台变压器均不超负荷。

110kV变压器并列运行的环流分析

110kV变压器并列运行的环流分析

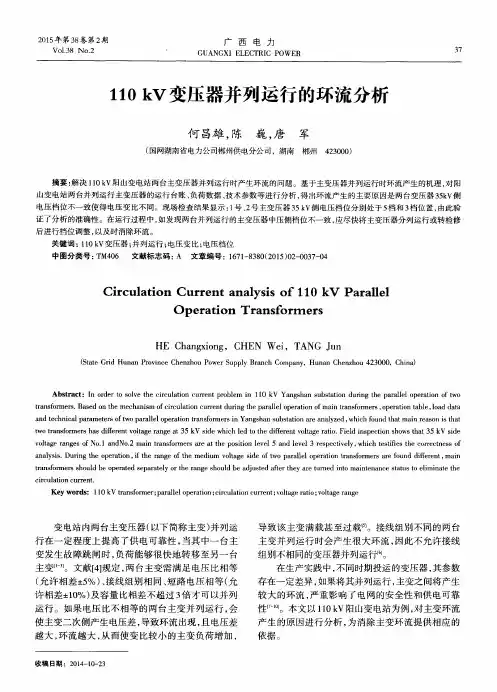

２０１５年第３８卷第２期　Ｖ０１．３８　Ｎｏ．２　广西电力　ＧＵＡＮＧＸＩ　ＥＬＥＣＴＲＩＣ　ＰＯＷＥＲ　３７　

１１０　ｋＶ变压器并列运行的环流分析　

何昌雄，陈巍，唐军　

（国网湖南省电力公司郴州供电分公司，湖南郴州４２３０００）　

摘要：解决１１０　ｋＶ阳山变电站两台主变压器并列运行时产生环流的问题。基于主变压器并列运行时环流产生的机理，对阳　山变电站两台并列运行主变压器的运行台账、负荷数据、技术参数等进行分析，得出环流产生的主要原因是两台变压器３５ｋＶ侧　电压档位不一致使得电压变比不同。现场检查结果显示：１号、２号主变压器３５　ｋｖ侧电压档位分别处于５档和３档位置，由此验　证了分析的准确性。在运行过程中，如发现两台并列运行的主变压器中压侧档位不一致，应尽快将主变压器分列运行或转检修　后进行档位调整，以及时消除环流。　关键词：ｌ１０　ｋＶ变压器；并列运行；电压变比；电压档位　中图分类号：ＴＭ４０６　文献标志码：Ａ　文章编号：１６７１—８３８０（２０１５）０２—００３７—０４　

Ｃｉｒｃｕｌａｔｉｏｎ　Ｃｕｒｒｅｎｔ　ａｎａｌｙｓｉｓ　ｏｆ　１　１　０　ｋＶ　Ｐａｒａｌｌｅｌ　

Ｏｐｅｒａｔｉｏｎ　Ｔｒａｎｓｆｏｒｍｅｒｓ　

ＨＥ　Ｃｈａｎｇｘｉｏｎｇ，ＣＨＥＮ　Ｗｅｉ，ＴＡＮＧ　Ｊｕｎ　

（Ｓｔａｔｅ　Ｇｒｉｄ　Ｈｕｎａｎ　Ｐｒｏｖｉｎｃｅ　Ｃｈｅｎｚｈｏｕ　Ｐｏｗｅｒ　Ｓｕｐｐｌｙ　Ｂｒａｎｃｈ　Ｃｏｍｐａｎｙ，Ｈｕｎａｎ　Ｃｈｅｎｚｈｏｕ　４２３０００，Ｃｈｉｎａ）　

Ａｂｓｔｒａｃｔ：Ｉｎ　ｏｒｄｅｒ　ｔｏ　ｓｏｌｖｅ　ｔｈｅ　ｃｉｒｃｕｌａｔｉｏｎ　ｃｕｒｒｅｎｔ　ｐｒｏｂｌｅｍ　ｉｎ　１　１０　ｋＶ　Ｙａｎｇｓｈａｎ　ｓｕｂｓｔａｔｉｏｎ　ｄｕｒｉｎｇ　ｔｈｅ　ｐａｒａｌｌｅｌ　ｏｐｅｒａｔｉｏｎ　ｏｆ　ｔｗｏ　ｔｒａｎｓｆｏｒｍｅｒｓ．Ｂａｓｅｄ　ｏｎ　ｔｈｅ　ｍｅｃｈａｎｉｓｍ　ｏｆ　ｃｉｒｃｕｌａｔｉｏｎ　ｃｕｒｒｅｎｔ　ｄｕｒｉｎｇ　ｔｈｅ　ｐａｒａｌｌｅｌ　ｏｐｅｒａｔｉｏｎ　ｏｆ　ｍａｉｎ　ｔｒａｎｓｆｏｒｍｅｒｓ，ｏｐｅｒａｔｉｏｎ　ｔａｂｌｅ，ｌｏａｄ　ｄａｔａ　ａｎｄ　ｔｅｃｈｎｉｃａｌ　ｐａｒａｍｅｔｅｒｓ　ｏｆ　ｔｗｏ　ｐａｒａｌｌｅｌ　ｏｐｅｒａｔｉｏｎ　ｔｒａｎｓｆｏｒｍｅｒｓ　ｉｎ　Ｙａｎｇｓｈａｎ　ｓｕｂｓｔａｔｉｏｎ　ａｒｅ　ａｎａｌｙｚｅｄ．ｗｈｉｃｈ　ｆ０ｕｎｄ　ｔｈａｔ　ｍａｉｎ　ｒｅａｓｏｎ　ｉｓ　ｔｈａｔ　ｔｗｏ　ｔｒａｎｓｆｏｒｍｅｒｓ　ｈａｓ　ｄｉｆｆｅｒｅｎｔ　ｖｏｌｔａｇｅ　ｒａｎｇｅ　ａｔ　３５　ｋＶ　ｓｉｄｅ　ｗｈｉｃｈ　ｌｅｄ　ｔｏ　ｔｈｅ　ｄｉｆｆｅｒｅｎｔ　ｖｏｌｔａｇｅ　ｒａｔｉｏ．Ｆｉｅｌｄ　ｉｎｓｐｅｃｔｉｏｎ　ｓｈｏｗｓ　ｔｈａｔ　３５　ｋＶ　ｓｉｄｅ　ｖｏｌｔａｇｅ　ｒａｎｇｅｓ　ｏｆ　Ｎｏ．１　ａｎｄＮｏ．２　ｍａｉｎ　ｔｒａｎｓｆｏｒｍｅｒｓ　ａｒｅ　ａｔ　ｔｈｅ　ｐｏｓｉｔｉｏｎ　ｌｅｖｅｌ　５　ａｎｄ　ｌｅｖｅｌ　３　ｒｅｓｐｅｃｔｉｖｅｌｙ，ｗｈｉｃｈ　ｔｅｓｔｉｆｉｅｓ　ｔｈｅ　ｃｏｒｒｅｃｔｎｅｓｓ　ｏｆ　ａｎａｌｙｓｉｓ．Ｄｕｒｉｎｇ　ｔｈｅ　ｏｐｅｒａｔｉｏｎ，ｉｆ　ｔｈｅ　ｒａｎｇｅ　ｏｆ　ｔｈｅ　ｍｅｄｉｕｍ　ｖｏｌｔａｇｅ　ｓｉｄｅ　ｏｆ　ｔｗｏ　ｐａｒａｌｌｅｌ　ｏｐｅｒａｔｉｏｎ　ｔｒａｎｓｆｏｒｍｅｒｓ　ａｒｅ　ｆｏｕｎｄ　ｄｉｆｆｅｒｅｎｔ，ｍａｉｎ　ｔｒａｎｓｆｏｒｍｅｒｓ　ｓｈｏｕｌｄ　ｂｅ　ｏｐｅｒａｔｅｄ　ｓｅｐａｒａｔｅｌｙ　ｏｒ　ｔｈｅ　ｒａｎｇｅ　ｓｈｏｕｌｄ　ｂｅ　ａｄｊｕｓｔｅｄ　ａｆｔｅｒ　ｔｈｅｙ　ａｒｅ　ｔｕｒｎｅｄ　ｉｎｔｏ　ｍａｉｎｔｅｎａｎｃｅ　ｓｔａｔｕｓ　ｔｏ　ｅｌｉｍｉｎａｔｅ　ｔｈｅ　ｃｉｒｃｕｌａｔｉｏｎ　ｃｕｒｒｅｎｔ．　Ｋｅｙ　ｗｏｒｄｓ：１１０　ｋＶ　ｔｒａｎｓｆｏｒｍｅｒ；ｐａｒａｌｌｅｌ　ｏｐｅｒａｔｉｏｎ；ｃｉｒｃｕｌａｔｉｏｎ　ｃｕｒｒｅｎｔ；ｖｏｈａｇｅ　ｒａｔｉｏ；ｖｏｌｔａｇｅ　ｒａｎｇｅ　

110kV 变电站主变压器并列运行环流分析

110kV 变电站主变压器并列运行环流分析

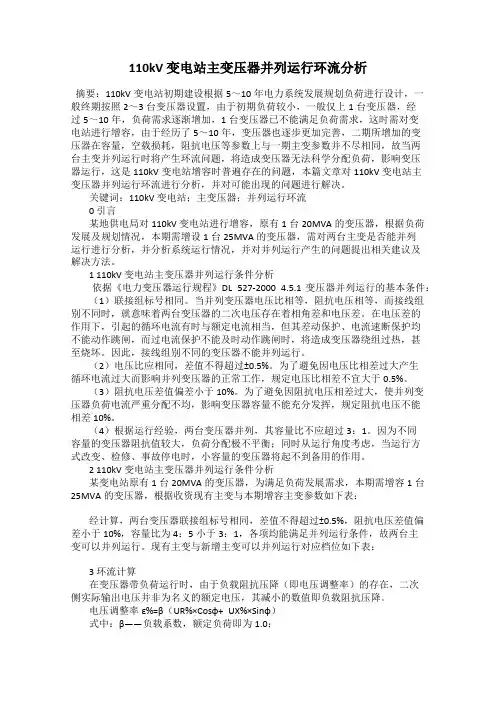

110kV 变电站主变压器并列运行环流分析

摘要：110kV变电站初期建设根据5～10年电力系统发展规划负荷进行设计，一般终期按照2～3台变压器设置，由于初期负荷较小，一般仅上1台变压器，经过5～10年，负荷需求逐渐增加，1台变压器已不能满足负荷需求，这时需对变电站进行增容，由于经历了5～10年，变压器也逐步更加完善，二期所增加的变压器在容量，空载损耗，阻抗电压等参数上与一期主变参数并不尽相同，故当两台主变并列运行时将产生环流问题，将造成变压器无法科学分配负荷，影响变压器运行，这是110kV变电站增容时普遍存在的问题，本篇文章对110kV 变电站主变压器并列运行环流进行分析，并对可能出现的问题进行解决。

关键词：110kV 变电站；主变压器；并列运行环流

0 引言

某地供电局对110kV 变电站进行增容，原有1台20MVA的变压器，根据负荷发展及规划情况，本期需增设1台25MVA的变压器，需对两台主变是否能并列运行进行分析，并分析系统运行情况，并对并列运行产生的问题提出相关建议及解决方法。

1 110kV 变电站主变压器并列运行条件分析

依据《电力变压器运行规程》DL 527-2000 4.5.1变压器并列运行的基本条件：

（1）联接组标号相同。当并列变压器电压比相等，阻抗电压相等，而接线组别不同时，就意味着两台变压器的二次电压存在着相角差和电压差。在电压差的作用下，引起的循环电流有时与额定电流相当，但其差动保护、电流速断保护均不能动作跳闸，而过电流保护不能及时动作跳闸时，将造成变压器绕组过热，甚至烧坏。因此，接线组别不同的变压器不能并列运行。

（2）电压比应相同，差值不得超过±0.5%。为了避免因电压比相差过大产生循环电流过大而影响并列变压器的正常工作，规定电压比相差不宜大于0.5%。

关于变压器并列运行及负荷分配的计算

关于变压器并列运行及负荷分配的计算

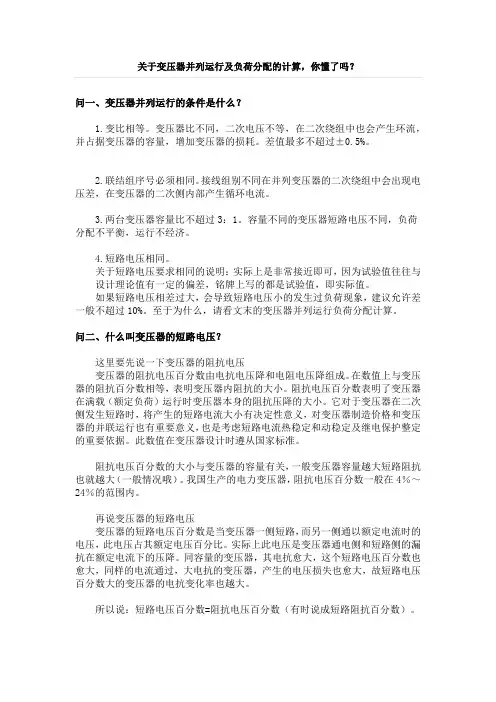

关于变压器并列运行及负荷分配的计算，你懂了吗？

问一、变压器并列运行的条件是什么？

1.变比相等。变压器比不同，二次电压不等，在二次绕组中也会产生环流，并占据变压器的容量，增加变压器的损耗。差值最多不超过±0.5%。

2.联结组序号必须相同。接线组别不同在并列变压器的二次绕组中会出现电压差，在变压器的二次侧内部产生循环电流。

3.两台变压器容量比不超过3：1。容量不同的变压器短路电压不同，负荷分配不平衡，运行不经济。

4.短路电压相同。

关于短路电压要求相同的说明：实际上是非常接近即可，因为试验值往往与

设计理论值有一定的偏差，铭牌上写的都是试验值，即实际值。

如果短路电压相差过大，会导致短路电压小的发生过负荷现象，建议允许差一般不超过10%。至于为什么，请看文末的变压器并列运行负荷分配计算。

问二、什么叫变压器的短路电压？

这里要先说一下变压器的阻抗电压

变压器的阻抗电压百分数由电抗电压降和电阻电压降组成。在数值上与变压器的阻抗百分数相等，表明变压器内阻抗的大小。阻抗电压百分数表明了变压器在满载（额定负荷）运行时变压器本身的阻抗压降的大小。它对于变压器在二次侧发生短路时，将产生的短路电流大小有决定性意义，对变压器制造价格和变压器的并联运行也有重要意义，也是考虑短路电流热稳定和动稳定及继电保护整定的重要依据。此数值在变压器设计时遵从国家标准。

阻抗电压百分数的大小与变压器的容量有关，一般变压器容量越大短路阻抗也就越大（一般情况哦）。我国生产的电力变压器，阻抗电压百分数一般在4％～24％的范围内。

再说变压器的短路电压

变压器的短路电压百分数是当变压器一侧短路，而另一侧通以额定电流时的电压，此电压占其额定电压百分比。实际上此电压是变压器通电侧和短路侧的漏抗在额定电流下的压降。同容量的变压器，其电抗愈大，这个短路电压百分数也愈大，同样的电流通过，大电抗的变压器，产生的电压损失也愈大，故短路电压百分数大的变压器的电抗变化率也越大。
