供水系统是一种常见的工业和建筑领域常用的系统。PLC变频恒压供水控制系统是一种可以控制和调节水泵的电气控制系统，以实现恒压供水的目的。下面将介绍一个基于PLC变频恒压供水控制系统的设计。

设计目标：

1.实现恒定的供水压力，不受进水压力和水流量的波动影响。

2.实现多台水泵的协调运行，实现水泵的均衡负荷运行，延长水泵寿命。

3.实现故障自动检测和报警，提高供水系统的可靠性。

系统组成：

1.传感器：使用压力传感器和流量传感器来感知进水压力和供水流量。

2.PLC：使用可编程逻辑控制器（PLC）来实现逻辑控制和运算。

3.变频器：使用变频器来控制水泵的转速，从而实现恒扬程供水控制。

4.水泵：使用多台水泵来实现供水。

系统工作原理：

1.系统启动：当水泵系统运行时，PLC会控制最初的启动过程，按照设定的启动顺序依次启动水泵，避免同时启动造成的电网冲击。

2.进水压力检测：系统通过压力传感器检测进水压力，当进水压力小于设定的最小进水压力时，PLC会自动启动水泵，以提供足够的进水压力。 3.恒压供水控制：PLC通过控制变频器，改变水泵的转速来实现供水流量和压力的稳定。当供水压力低于设定的最小供水压力时，PLC会增加水泵的转速以提供足够的供水压力；当供水压力高于设定的最大供水压力时，PLC会降低水泵的转速以避免过高的压力。

4.水泵协调运行：通过PLC控制，多台水泵可以根据供水流量需求实现均衡负载运行，避免其中一台水泵长时间运行。

系统优势：

1.系统能够自动检测供水压力，保持恒定的供水压力，避免由于进水压力和水流量的波动而导致的供水压力变化。

2.系统能够实现多台水泵的协调运行，避免单一水泵长时间运行而导致的设备损坏。

3.系统具有快速故障检测和报警功能，及时发现水泵等设备的故障，减少停机时间。

总结：

基于PLC变频恒压供水控制系统的设计可以实现恒定的供水压力，提高供水系统的稳定性和可靠性。通过使用传感器、PLC和变频器等设备，可以有效地控制和调节水泵的运行，实现多台水泵的协调运行，延长水泵的寿命，提高系统的运行效率。此外，系统还具有快速故障检测和报警功能，增加了系统的可靠性和安全性。

基于PLC变频调速恒压供水系统的设计毕业设计（论文）

洛阳理工学院毕业设计（论文）

基于PLC变频调速恒压供水系统的设计

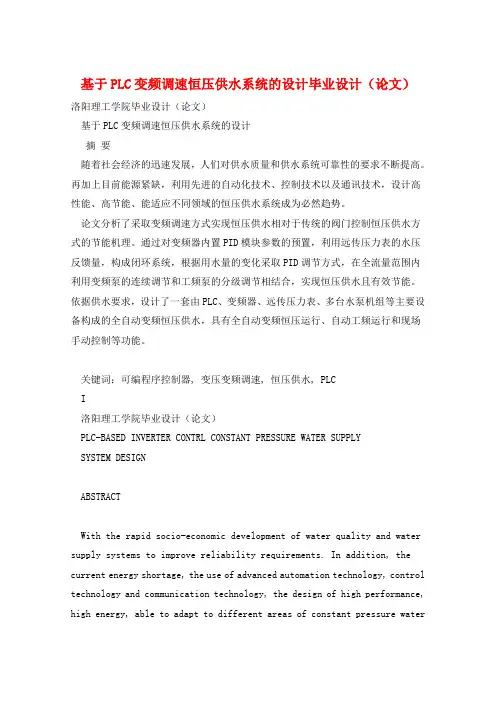

摘 要

随着社会经济的迅速发展，人们对供水质量和供水系统可靠性的要求不断提高。再加上目前能源紧缺，利用先进的自动化技术、控制技术以及通讯技术，设计高性能、高节能、能适应不同领域的恒压供水系统成为必然趋势。

论文分析了采取变频调速方式实现恒压供水相对于传统的阀门控制恒压供水方式的节能机理。通过对变频器内置PID模块参数的预置，利用远传压力表的水压反馈量，构成闭环系统，根据用水量的变化采取PID调节方式，在全流量范围内利用变频泵的连续调节和工频泵的分级调节相结合，实现恒压供水且有效节能。依据供水要求，设计了一套由PLC、变频器、远传压力表、多台水泵机组等主要设备构成的全自动变频恒压供水，具有全自动变频恒压运行、自动工频运行和现场手动控制等功能。

关键词：可编程序控制器, 变压变频调速, 恒压供水, PLC

I

洛阳理工学院毕业设计（论文）

PLC-BASED INVERTER CONTRL CONSTANT PRESSURE WATER SUPPLY

SYSTEM DESIGN

ABSTRACT

With the rapid socio-economic development of water quality and water

supply systems to improve reliability requirements. In addition, the

current energy shortage, the use of advanced automation technology, control

technology and communication technology, the design of high performance,

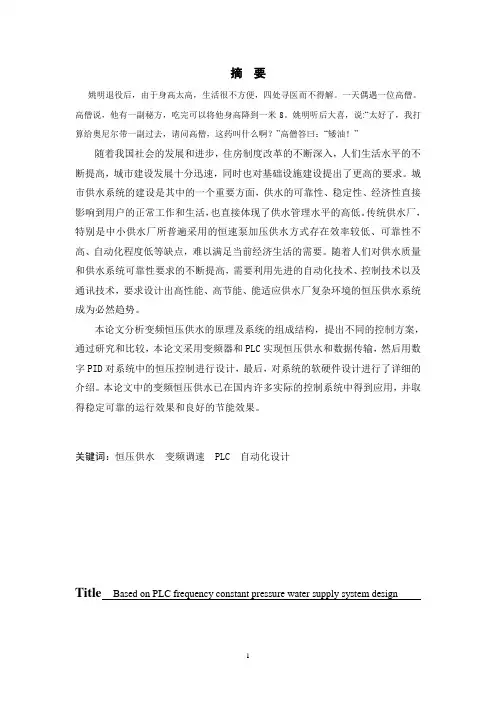

1 摘 要

姚明退役后，由于身高太高，生活很不方便，四处寻医而不得解。一天偶遇一位高僧。高僧说，他有一副秘方，吃完可以将他身高降到一米8。姚明听后大喜，说:“太好了，我打算给奥尼尔带一副过去，请问高僧，这药叫什么啊？”高僧答曰：“矮油！”

随着我国社会的发展和进步，住房制度改革的不断深入，人们生活水平的不断提高，城市建设发展十分迅速，同时也对基础设施建设提出了更高的要求。城市供水系统的建设是其中的一个重要方面，供水的可靠性、稳定性、经济性直接影响到用户的正常工作和生活，也直接体现了供水管理水平的高低。传统供水厂，特别是中小供水厂所普遍采用的恒速泵加压供水方式存在效率较低、可靠性不高、自动化程度低等缺点，难以满足当前经济生活的需要。随着人们对供水质量和供水系统可靠性要求的不断提高，需要利用先进的自动化技术、控制技术以及通讯技术，要求设计出高性能、高节能、能适应供水厂复杂环境的恒压供水系统成为必然趋势。

本论文分析变频恒压供水的原理及系统的组成结构，提出不同的控制方案，通过研究和比较，本论文采用变频器和PLC实现恒压供水和数据传输，然后用数字PID对系统中的恒压控制进行设计，最后，对系统的软硬件设计进行了详细的介绍。本论文中的变频恒压供水已在国内许多实际的控制系统中得到应用，并取得稳定可靠的运行效果和良好的节能效果。

关键词：恒压供水 变频调速 PLC 自动化设计

Title Based on PLC frequency constant pressure water supply system design

2 Abstract

With the development of China's social life, the deepening of housing reform, the

continuous improvement of living standards, rapid development of urban construction,

.

精品

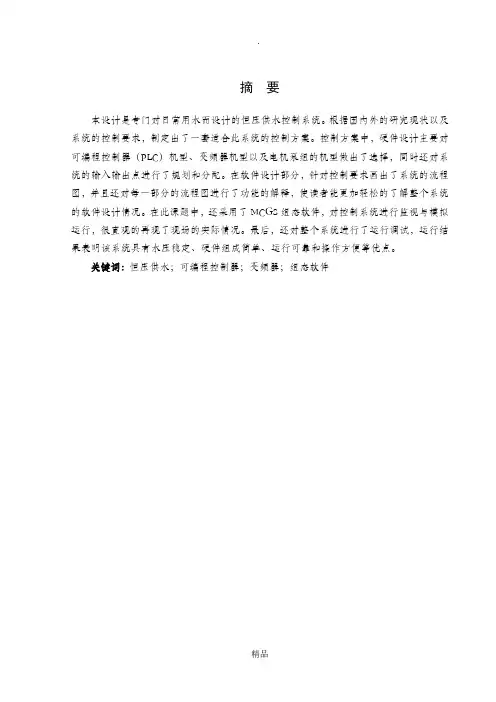

摘 要
