电力设备温度监测技术

科　蠢　科ｌ技Ｉ论Ｉ坛　

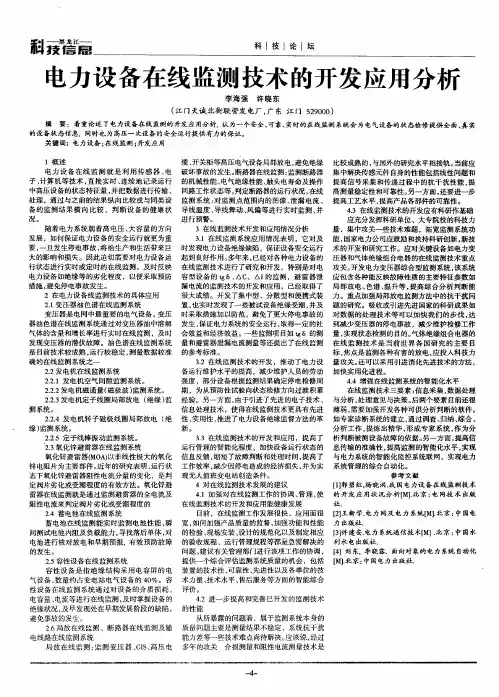

电力设备在线监测技术的开发应用分析　

李海强许晓东　

（江门天诚北街联营发电厂，广东江门５２９０００）　

摘要：着重论述了电力设备在线监测的开发应用分析，认为一个安全、可靠、实时的在线监测系统会为电气设备的状态检修提供全面、真实　

的设备状态信息，同时也为高压一次设备的安全运行提供有力的保证。　

关键词：电力设备；在线监测；开发应用　

１概述　

电力设备在线监测就是利用传感器、电　

子、计算机等技术，直接实时、连续地记录运行　

中高压设备的状态特征量，并把数据进行传输、　

处理，通过与之前的结果纵向比较或与同类设　

备的监测结果横向比较，判断设备的健康状　

况。　

随着电力系统朝着高电压、大容量的方向　

发展，如何保证电力设备的安全运行就更为重　

要，一旦发生停电事故，将给生产和生活带来巨　

大的影响和损失。因此迫切需要对电力设备运　

行状态进行实时或定时的在线监测，及时反映　

电力设备如绝缘等的劣化程度，以便采取预防　

措施，避免停电事故发生。　

２在电力设备线监测技术的具体应用　

２．１变压器油色谱在线监测系统　

变压器是电网中最重要的电气设备。变压　

器油色谱在线监测系统通过对变压器油中溶解　

气体的含量和增长率进行实时在线监测，及时　

发现变压器的潜伏故障。油色谱在线监测系统　

是目前技术较成熟，运行较稳定，测量数据较准　

确的在线监测系统之一　

２．２发电机在线监测系统　

２．２．１发电机空气间隙监测系统。　

２．２．２发电机磁通量（磁极波）监测系统。　

２．２＿３发电机定子线圈局部放电（绝缘）监　

测系统。　

２．２．４发电机转子磁极线圈局部放电（绝　

缘）监测系统。　

２＿２．５定子线棒振动监测系统。　

２＿３氧化锌避雷器在线监测系统　

氧化锌避雷器　０Ａ）以非线性极大的氧化　

锌电阻片为主要部件。近年的研究表明，运行状　

态下氧化锌避雷器阻性电流分量的变化，是判　

定阀片劣化或受潮程度的有效方法。氧化锌避　

雷器在线监测就是通过监测避雷器的全电流及　

第６期（总第１５０期）　

２００８年１２月　山　西　电　力　

ＳＨＡＮＸＩ　ＥＬＥＣＴＲＩＣ　ＰＯＷＥＲ　Ｎｏ．６（Ｓｅｒ．１５０）　

Ｄｅｃ．２００８　

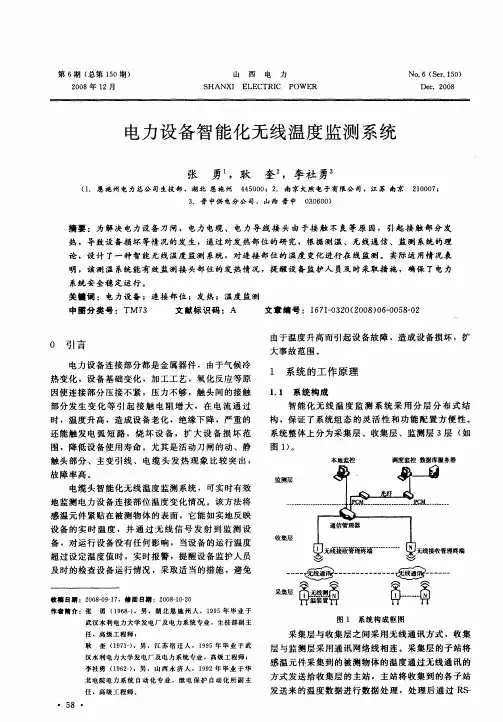

电力设备智能化无线温度监测系统　

张勇　，耿奎　，李社勇。　

（１．恩施州电力总公司生技部，湖北恩施州４４５０００；２．南京大煦电子有限公司，江苏南京　２１０００７Ｉ　

３．晋中供电分公司，山西晋中０３０６００）　

摘要：为解决电力设备刀闸，电力电缆、电力导线接头由于接触不良等原因，引起接触部分发　

热，导致设备损坏等情况的发生，通过对发热部位的研究，根据测温、无线通信、监测系统的理　

论，设计了一种智能无线温度监测系统，对连接部位的温度变化进行在线监测。实际运用情况表　

明，该测温系统能有效监测接头部位的发热情况，提醒设备监护人员及时采取措施，确保了电力　

系统安全稳定运行。　

关键词：电力设备；连接部位；发热；温度监测　

中圈分类号：ＴＭ７３　文献标识码：Ａ　文章编号：１６７１—０３２Ｏ（２ＯＯ８）０６一Ｏ０５８—０２　

０　引言　

电力设备连接部分都是金属器件，由于气候冷　

热变化，设备基础变化，加工工艺，氧化反应等原　

因使连接部分压接不紧，压力不够，触头间的接触　

部分发生变化等引起接触电阻增大，在电流通过　

时，温度升高，造成设备老化，绝缘下降，严重的　

还能触发电弧短路，烧坏设备，扩大设备损坏范　

围，降低设备使用寿命。尤其是活动刀闸的动、静　

触头部分、主变引线、电缆头发热现象比较突出，　

故障率高。　

电缆头智能化无线温度监测系统，可实时有效　

地监测电力设备连接部位温度变化情况。该方法将　

感温元件紧贴在被测物体的表面，它能如实地反映　

设备的实时温度，并通过无线信号发射到监测设　

备，对运行设备没有任何影响，当设备的运行温度　

超过设定温度值时，实时报警，提醒设备监护人员　

及时的检查设备运行情况，采取适当的措施，避免　

收稿日期：２００８—０９—１７，修回日期：２００８—１０—２０　作者俺介：张勇（１９６８一），男，湖北恩施州人，１９９５年毕业于　武汉水利电力大学发电厂及电力系统专业，生技部副主　

第３３卷第３期　２Ｏ０７年６月　包钢科技　Ｓｃｉｅｎｃｅ＆Ｔｅｃｈｎｏｌｏｇｙ　ｏｆ　Ｂａｏｔｏｕ　Ｓｔｅｅｌ（Ｇｒｏｕｐ）Ｃｏｒｐｏｒａｔｉｏｎ　Ｖｏ１．３３。Ｎｏ．３　Ｊｕｎｅ，２Ｏ０７　

电力电缆温度的在线监测　

李忠旺，王庆雄　

（华北电力大学，河北　保定０７１０００）　

摘要：介绍了电力电缆温度在线监测系统目前的现状，光纤光栅测温系统的工作原理、主要技术指标及基于光纤　

光栅测温传感器的电力电缆温度在线监测系统在包钢的应用情况。　

关键词：电缆；温度；在线监测　中图分类号：ＴＭ２４７　文献标识码：Ｂ　文章编号：１００９—５４３８（２￣Ｙ／｝０３—００４１一ｏ３　

Ｏｎ——ｌｉｎｅ　Ｍｏｎｉｔｏｒｉｎｇ　ｆｏｒ　ｔｈｅ　Ｔｅｍｐｅｒａｔｕｒｅ　ｏｆ　Ｐｏｗｅｒ　Ｃａｂｌｅｓ　

Ｕ　Ｚｈ０　一ｗａｎｇ，ＷＡＮＧ　Ｑ　；一ｘｉｏｎｇ　

（Ｎｏｒｔｈ　Ｃｈｉｎａ　Ｅｌｅｃｔｒｉｃ　Ｐｏｗｅｒ　Ｕｎｉｖｅｒｓｉｔｙ，Ｂａｏｄｉｎｇ　０７１０００，Ｈｅｂｅｉ，Ｃｈｉｎａ）　

Ａｂｓｔｒａｃｔ：Ｔｈｅ　ｐａｐｅｒ　ｐｒｅｓｅｎｔｓ　ｔｈｅ　ｃｕｒｒｅｎｔ　ｓｉｔｕａｔｉｏｎ　ｏｆ　ｔｈｅ　ｏｎ—ｌｉｎｅ　ｔｅｍｐｅｒａｔｕｒｅ　ｍｏｍｔｏｒｉｎｇ　ｓｙｓｔｅｍ　ｆｏｒ　ｐｏｗｅｒ　ｃａｂｌｅｓ，ｔｈｅ　ｗｏｒｋ－　ｈａｇ　ｐｒｉｎｃｉｐｌｅ　ｏｆ　ｔｈｅ　ｔｅｍｐｅｍｔｔｔｒｅ　ｓｅｎｓｉｎｇ　ｓｙｓｔｅｍ　ｏｆ　ｔｈｅ　ｏｐｔｉｃａｌ矗ｂｅｒ　ｇｒａｔｉｎｇ。ｉｔｓ　ｍａｉｎ　ｔｅｃｈｎｉｃａｌ　ｆｅａｔｕｒｅｓ，ｔｈｅ　ａｐｐｌｉｃａｔｉｏｎ　ｏｆ　ｔｈｅ　ｏｎ—　

Ｌｉｎｅ　ｐｏｗｅｒ　ｃａｂｌｅ　ｔｅｍｐｅｒａｔｕｒｅ　ｍｏｎｉｔｏｒｉｎｇ　ｓｙｓｔｅｍ　ｗｉｔｈ　ｔｈｅ　ｏｐｔｉｃａｌ　ｆｉｂｅｒ　ｔｉｆ唱ｔｅｍｐｅｒａｔｕｒｅ　ｓｅｔｌｓｏｒ　ｉｎ　Ｂａｏｔｏｕ　Ｓｔｅｅｌ　Ｇｒｏｕｐ．　

Ｋｅｙ　ｗｏｒｄｓ：ｐｏｗｅｒ　ｃａｂｌｅ；ｔｅｍｐｅｒａｔｕｒｅ；ｏｎ—ｌｉｎｅ　ｍｏ￣ｔｏｒｉｎｇ　

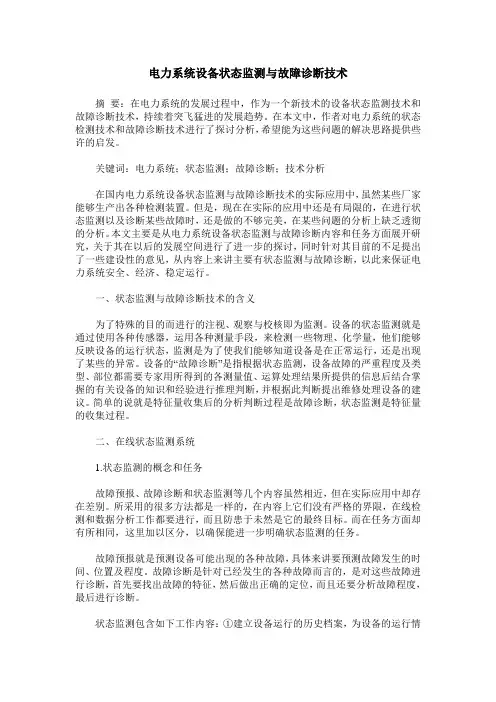

电力系统设备状态监测与故障诊断技术

摘 要：在电力系统的发展过程中，作为一个新技术的设备状态监测技术和故障诊断技术，持续着突飞猛进的发展趋势。在本文中，作者对电力系统的状态检测技术和故障诊断技术进行了探讨分析，希望能为这些问题的解决思路提供些许的启发。

关键词：电力系统；状态监测；故障诊断；技术分析

在国内电力系统设备状态监测与故障诊断技术的实际应用中，虽然某些厂家能够生产出各种检测装置。但是，现在在实际的应用中还是有局限的，在进行状态监测以及诊断某些故障时，还是做的不够完美，在某些问题的分析上缺乏透彻的分析。本文主要是从电力系统设备状态监测与故障诊断内容和任务方面展开研究，关于其在以后的发展空间进行了进一步的探讨，同时针对其目前的不足提出了一些建设性的意见，从内容上来讲主要有状态监测与故障诊断，以此来保证电力系统安全、经济、稳定运行。

一、状态监测与故障诊断技术的含义

为了特殊的目的而进行的注视、观察与校核即为监测。设备的状态监测就是通过使用各种传感器，运用各种测量手段，来检测一些物理、化学量，他们能够反映设备的运行状态，监测是为了使我们能够知道设备是在正常运行，还是出现了某些的异常。设备的“故障诊断”是指根据状态监测，设备故障的严重程度及类型、部位都需要专家用所得到的各测量值、运算处理结果所提供的信息后结合掌握的有关设备的知识和经验进行推理判断，并根据此判断提出维修处理设备的建议。简单的说就是特征量收集后的分析判断过程是故障诊断，状态监测是特征量的收集过程。

二、在线状态监测系统

1.状态监测的概念和任务

故障预报、故障诊断和状态监测等几个内容虽然相近，但在实际应用中却存在差别。所采用的很多方法都是一样的，在内容上它们没有严格的界限，在线检测和数据分析工作都要进行，而且防患于未然是它的最终目标。而在任务方面却有所相同，这里加以区分，以确保能进一步明确状态监测的任务。

故障预报就是预测设备可能出现的各种故障，具体来讲要预测故障发生的时间、位置及程度。故障诊断是针对已经发生的各种故障而言的，是对这些故障进行诊断，首先要找出故障的特征，然后做出正确的定位，而且还要分析故障程度，最后进行诊断。
