输电线路钢管杆施工指导书

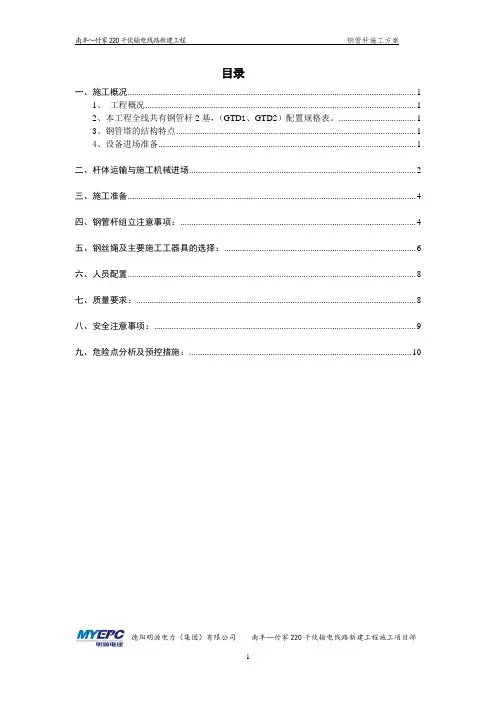

目录一、施工概况 (1)1、工程概况 (1)2、本工程全线共有钢管杆2基，（GTD1、GTD2）配置规格表。

(1)3、钢管塔的结构特点 (1)4、设备进场准备 (1)二、杆体运输与施工机械进场 (2)三、施工准备 (4)四、钢管杆组立注意事项： (4)五、钢丝绳及主要施工工器具的选择： (6)六、人员配置 (8)七、质量要求： (8)八、安全注意事项： (9)九、危险点分析及预控措施： (10)一、施工概况1、工程概况本工程从南丰220千伏变电站构架起，至付家220千伏牵引变电站构架止，新建线路路径全长为4.390km，其中双回路单挂线长0.167km，单回线路长4.233km。

本线路导线采用JL/G1A-400/35钢芯铝绞线，相导线采用双分裂结构；避雷线线采用JLB40-120型铝包钢绞线，设计最大风速23.5m/S，导、地线设计覆冰5mm2、本工程全线共有钢管杆2基，（GTD1、GTD2）配置规格表。

塔型GTD1-18 GTD2-18段位下段长7m 重4463kg 长7m 重6233kg 中下段长9m 重3912kg 长9m 重6342kg 中上段长10m 重3222kg 长10m 重5237kg 上段长8.6m 重1296kg 长8.6m 重2487kg 合计长34.5m 重12893kg 长34.5m 重20299kg 3、钢管塔的结构特点1）塔身部分为4段，各段之间为法兰盘联结。

2）塔身与横担、地线支架为剪切螺栓联结。

3）塔身质量沉、体积大、塔体高度长。

4、设备进场准备100T吊车自重65t，最小转弯直径24m。

道路需要加宽和加固才能满足施工机械使用。

道路需要加宽至4m，新建的道路承重需达到满足吊车使用。

二、杆体运输与施工机械进场G15#;G16#两基钢管杆采用吊车吊装。

塔基处在农户的耕田中，耕田土质较软，施工机械无法进场。

根据实际现场勘察情况，决定修筑一条道路，使杆体运输车辆和吊车能进场，在塔基旁的加宽道路上吊装。

一一、、施施工工概概况况1、本工程全线共有钢管杆16基，详情见下表：2、钢管塔的结构特点1）塔身部分为3段十六棱，各段之间为法兰盘联结。

2）塔身与横担、地线支架为剪切螺栓联结。

3）塔身质量沉、体积大、塔体高度长。

二二、、施施工工准准备备1、在吊装钢管杆之前，要对基础进行检查，横担方向，爬梯方向在基础的地脚螺栓上都要涂上红漆做出标记。

检查基础的预偏值。

2、由于15#、16#、17#、19#、19#施工现场处于街道边，地形狭窄，街道宽只有6m 左右，故起重机只能顺街道摆放，施工前应联系相关部门，采取封道措施。

三三、、吊吊装装施施工工：：吊装时的捆绑根据现场具体情况作有效安全的捆绑，捆绑绳与钢管杆接触处应垫麻袋加以保护。

钢管杆就位前，应调整横担及爬梯方向，确认后再就位紧固。

根据钢管杆的结构特点，考虑到施工安全、方便、采取分段用吊车吊装的施工方式（3段与横担、地线支架在一起吊装），吊重见下表：每段杆塔安装好后，联结螺栓都要紧，特别是角内侧的螺栓。

以防全部杆塔都组装好后，紧固螺栓出现困难。

挂线后10-15天应再次观测杆体垂直度，一切无误后，用C10混凝土做基础保护帽，将地脚螺栓，螺母均封闭，外表面抹平。

1、吊装的绑扎吊装示意图2、施工步骤：1)、先吊装第一段钢管塔，在吊车把第一段钢管塔吊至基础上方，人员在下方引导就位，就位后上紧地脚螺帽，完成第一段钢管塔吊装。

2)、第二段吊装在吊车把第二段吊至连接法兰处，高空人员（至少三人）从爬梯爬至连接法兰下方，然后引导吊车，稳住钢管塔，在第一段钢管塔上方操作耳操作，用连接螺栓固定第二段，然后逐一安装螺栓，完成第一段和第二段的连接。

3)、第三段吊装前先完成横担的安装，第三段安装步骤同第一与第二段的安装，考虑第三段吊装高空不容易就位，在钢管塔下横担任意一侧打一溜绳，控制横担方向，辅助第三段就位。

3、爬梯安装在线路前进方向小号侧。

螺丝穿向:顺线路方向的螺丝从小号向大号穿；横线路方向的螺从左向右穿；法兰盘水平面上的螺丝从下往上穿四四、、钢钢丝丝绳绳及及主主要要施施工工工工器器具具的的选选择择：：1、根据每段杆重和吊装示意图选择吊料钢丝绳，以最大段重作为选择钢丝绳的标准（15#为标准）2、工器具的选择五五、、质质量量要要求求：：1、钢管杆的基础表面要按设计要求保证预偏值，施工前要测量检验，达到施工要求。

110kV送电线路工程施工作业指导书110kV送电线路工程架线施工作业指导书目录1.工程概况 (2)2. 主要架线材料介绍 (2)3. 施工方法步骤及要求 (4)4. 架线施工说明 (19)5. 质量要求及注意事项 (21)6. 施工安全措施 (23)7、环境保护措施 (25)1.工程概况1.1 概况工程名称：**～**110kV送电线路工程1、本线路新建起自110kV**变电所，终至110kV**变电所；线路路径长度为15.805km，杆塔60基，平均3.8基/km，全线均为自立式铁塔，转角塔15基，直线塔45基。

2、电压等级：110kV3、回路数：单回4、导线型号：本工程导线采用LGJ-300/40锌-5%铝-稀土合金镀层钢芯铝绞线；地线一根采用GJ-50镀锌钢绞线，另一根采用16芯OPGW复合地线光缆，光缆长度16.3km（含导引光缆0.5 km）。

线路路径长度为15.805km，杆塔60基，平均3.8基/km，全线均为自立式铁塔，转角塔15基，直线塔45基。

1.2 主要交叉跨越主要交叉跨越表1.3 施工特点：本工程地形以平地、树林为主，少部分为水田，档距较大，沿线主要经过地形：平地约14km占89%，缓丘约1km占6%，泥沼约0.8km占5%。

2. 主要架线材料介绍2.1 导线、地线和光缆导线型号采用LGJ-300/40钢芯铝绞线；左侧为GJ-50镀锌钢绞线，右侧为16芯OPGW 复合地线光缆，导线、避雷线机械物理性能如下表。

2.2 绝缘子2.2、1、本工程线路全部使用FXBW4-110/100棒式复合绝缘子；悬垂串每串1根，耐2.2.2 全线架设双避雷线，左侧避雷线架设GJ-50钢绞线，右侧避雷线架设OPGW复合地线光缆，导线和避雷线在档距中央的距离满足S＞0.012L+1（M）S-导线和避雷线的距离（M），条件为无风、150CL-档距2.3 金具（1）常规金具的选择根据设计规程规定，本工程使用的主要金具强度设计系数、正常情况下不小于2.5，断线情况下不小于1.5。

钢管杆、铁塔组立安装作业范本第一节：引言钢管杆、铁塔是现代通信和电力输电的重要设备，其组立安装作业的质量直接影响到设备的使用寿命和安全性能。

因此，细致的作业指导和规范操作是确保安装质量的关键。

本文将介绍钢管杆、铁塔组立安装作业的一般流程和注意事项。

第二节：准备工作在进行钢管杆、铁塔组立安装之前，必须进行一系列准备工作，包括以下几个方面：1. 确定基础条件：确认基础的承载力和稳定性，以确保钢管杆、铁塔的安装稳固。

2. 安全措施准备：准备好必要的安全设备和保护措施，如安全帽、安全绳、安全网等，以确保施工安全。

3. 物料准备：准备好所需的钢管杆、铁塔部件和连接件，确保数量和规格的一致性。

4. 工具准备：准备好所需的工具和设备，如螺栓刀、扳手、钳子等，以便操作和安装。

第三节：组立安装步骤1. 确定组立顺序：根据图纸和设计要求，确定钢管杆、铁塔的组立顺序，确保整个安装过程的有序性。

2. 组立基础：根据基础图纸和基础规范，组立基础部分，确保基础的水平和垂直度。

3. 安装底座：将底座部分与基础连接，采用螺栓连接或焊接方式，确保底座的稳固性和牢固性。

4. 组立塔体：根据组立顺序，将钢管杆、铁塔的各个部件安装起来，注意调整每个部件的水平和垂直度。

5. 连接固定：使用连接件将钢管杆、铁塔部件连接起来，并采用适当的紧固力度进行固定，确保连接牢固和稳定。

6. 螺栓处理：对于使用螺栓连接的部分，必须对螺栓进行润滑和紧固，并定期检查螺栓的状态，确保螺栓连接的可靠性。

7. 安装配件：根据设计要求，安装钢管杆、铁塔的附属设备和配件，如天线支架、避雷器、风挡等。

8. 检查调整：在组立安装完成后，对钢管杆、铁塔进行全面的检查，确保各个部件的位置和状态符合要求。

9. 清理整理：对施工现场进行清理整理，收集废料和余料，确保施工现场的整洁和安全。

第四节：安全注意事项1. 严格按照施工规范和安全操作规程进行作业，确保安全第一。

2. 在组立安装过程中，注意人员和设备的分工合作，避免发生事故和故障。

句容郭庄110kV线路工程钢管杆组立作业指导书句容市新源电业发展有限公司句容郭庄110kV线路工程施工项目部2014年2月批准：年月日审核：年月日编写：年月日目录一、工程概况.................................................................................................. - 0 -二、施工依据.................................................................................................. - 0 -三、施工准备.................................................................................................. - 1 -四、塔材运输.................................................................................................. - 1 -五、钢管杆组立.............................................................................................. - 2 -六、质量要求.................................................................................................. - 4 -七、安全健康和环境管理要求...................................................................... - 5 -八、主要工器具.............................................................................................. - 8 -一、工程概况1、线路概况：工程110kV 线路位于句容市南部，起于110kV 天后887线10#～11#间新立分支塔，止于110kV 郭庄变，路径总长22.41km ，其中双回架空线路22.29km ，双回架设；双回电缆线路0.12km 。

钢管杆基础施工作业指导书1. 引言本文档为钢管杆基础施工作业指导书，旨在提供施工人员进行钢管杆基础施工作业时的操作指导和安全注意事项。

2. 施工准备在进行钢管杆基础施工作业前，施工人员应做好以下准备工作：- 准备所需的钢管杆和相关施工设备；- 清理施工现场，确保无障碍、平整的施工区域；- 检查并确保施工设备处于正常工作状态。

3. 施工步骤步骤一：测量定位1. 使用测量仪器对施工区域进行测量，确定钢管杆的安装位置和定位点。

2. 根据测量结果，在地面上标出钢管杆的安装点。

步骤二：钻孔1. 使用钻孔机对安装点进行钻孔。

2. 钻孔深度应根据设计要求进行调整，并保证孔径与钢管杆直径相匹配。

步骤三：钢管杆安装1. 将钢管杆插入钻孔中，确保杆身垂直、稳固。

2. 通过轻轻敲击钢管杆，使其逐渐沉入孔中。

3. 使用水平仪或水银测量仪检查钢管杆的垂直度。

4. 根据需要，在钢管杆的顶端进行必要的修剪和调整。

步骤四：浇筑混凝土1. 在钢管杆周围搭建支撑结构，确保钢管杆固定不动。

2. 按照混凝土施工工艺，进行混凝土的配制和搅拌。

3. 使用泵送设备将混凝土倒入钻孔中，同时通过振捣工具排除气泡。

4. 确保混凝土充分填充钻孔，并使其与钢管杆紧密结合。

步骤五：养护1. 在混凝土浇筑完成后，对施工区域进行防护，防止人员误入和损坏。

2. 根据混凝土养护标准，对新浇筑的基础进行养护，保持适当的湿度和温度。

4. 安全注意事项- 在施工过程中，严禁穿拖鞋或其他不符合安全要求的鞋履。

- 钻孔时，必须佩戴防护眼镜和手套，避免钻孔机产生的碎屑对人员造成伤害。

- 使用钢管杆插入孔内时，应小心操作，防止杆身倾斜或破损。

以上为钢管杆基础施工作业指导书的内容，施工人员在进行施工前应详细阅读并按照操作指导和安全注意事项进行作业。

施工过程中如有疑问或发现问题，请及时与相关负责人员沟通和协调解决。

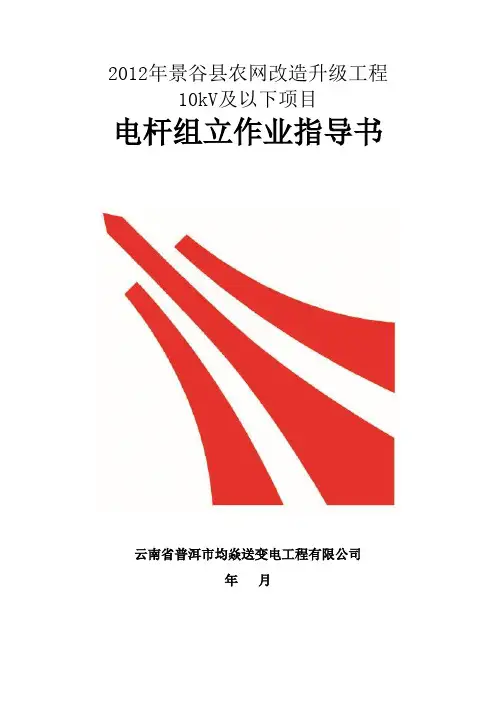

2012年景谷县农网改造升级工程10kV及以下项目电杆组立作业指导书云南省普洱市均焱送变电工程有限公司年月编写：审核：批准：目录一、编制说明： (4)二、施工日期 (4)三、施工地点及主要工程量 (4)四、施工项目及负责人 (4)五、施工计划安排 (5)六、施工组织 (6)1、架子队主要人员 (6)2、材料 (7)3、主要工机具 (6)七、施工方法及流程 (6)1、工艺流程 (7)2、具体施工方法 (7)1)施工准备 (7)2)杆坑开挖 (7)3)电杆运输 (7)4）电杆组立 (8)5）金具安装及拉线制作 (8)6)导线架设 (8)7）自检 (9)八、施工要点 (9)九、质量保证措施 (11)十、安全保证措施 (12)十一、施工环保、水土保持措施 (13)一、编制说明：1、本指导书适用于2012景谷县年农网改造升级电杆组立、金具安装、导线架设施工；2、本指导书根据《农村电网建设与改造技术导则》、《35kV及以下架空电力线路施工及验收规范》QB50173—92、《电业安全工作规程（电力线路部分）》及相关规范编制而成。
