2017年秋人教版九年级物理 第十八章检测卷 (共37张PPT)(1)

九年级物理全一册第十八章《电功率》测试卷-人教版（含答案）一、单选题1．如图甲是身高测量仪，体检者站在绝缘平台上，能自动显示身高，电路原理如图乙，R0为定值电阻，下列有关分析中正确的是（）A．电流表示数显示身高，身高越高示数越大B．电压表示数显示身高，身高越高示数越大C．身高越高，R消耗的电功率越小D．身高越高，电路消耗的总功率越大2．如图所示的电路中，电源电压为4.5V且保持不变，电流表量程为“0~0.6 A”，电压表量程为“0~3 V”，小灯泡标有“3V，1.2W”字样（不考虑温度对灯丝电阻的影响），滑动变阻器上标有“20Ω，1A”字样。

闭合开关，在保证电路元件安全情况下，下列说法正确的是（）A．电压表的示数变化范围是“0~3 V”B．滑动变阻器接入电路的阻值变化范围是“3.75~15 Ω”C．小灯泡的最小功率是0.6 WD．电路总功率变化范围是“1.2~1.8 W”3．小南在网上看到一款外贸出口量较大的家用电饭锅。

在浏览商品详请的介绍中，仔细观察了如图所示的铭牌，发现这款电饭锅在家中无法使用。

他的判断是根据该电饭锅的（）A．电功率B．电压C．电流D．电阻4．小明家上次查看电能表示数为，本次查看时电能表读数如图所示，则下列说法正确的是（）A．他家在这段时间内消耗的电能为903 kW•hB．电能表是测量电功率的仪表C．若只让一个标有“220 V1000 W”的电热水器正常工作10 min，则电能表的圆盘转了60转D．电能表上的“220V”表示这个电能表应该在220V的电路中使用5．一块手机电池的背面印有如图所示的一些符号，另外在手机使用，说明书上还写有“通话时间3h，待机时间100h”，则该手机通话和待机时消耗的功率分别约为（）A．1.8W，0.054W B．3.6W，0.108WC．648W，0.0194W D．0.6W，0.018W6．如图为某居民家的电能表铭牌。

只开启该电能表所在电路中的某个用电器，测得6min内输出160个脉冲（imp），则这个用电器有可能是（）A．空调机B．液晶电视机C．排风扇D．节能灯7．如图所示，闭合开关，将滑动变阻器的滑片向上滑动，下列说法正确的是（）A．灯泡变暗，电压表示数变大B．电路消耗的总功率变小，电压表示数不变C．灯泡亮度不变，电压表示数不变D．电路消耗的总功率变大，电压表示数变小8．一只电烙铁的额定电压是220V，在额定电压下工作时的电阻是1210Ω，在额定电压下通电10min产生的热量为（）A．4×102J B．2.4×104J C．2.2×103J D．1.32×105J9．一位电视台记者在讲到某工厂上半年节电5000kW h 的时候，手举一只理发用的电吹风说：“这只电吹风是500W的，也就是0.5kW，这个厂节省的电力可以开动10000 个这样的电吹风。

人教版九年级物理第十八章电功率测试卷带参考答案和解析选择题如图所示，电路中的电源电压相同且保持不变，所有的灯泡规格相同，且不考虑温度对电阻的影响，闭合开关，以下比较a、b、d三灯实际功率的大小关系式中正确的是A. P a =P d =PbB. P a ＞P d ＞PbC. P a =Pd ＞PbD. Pa ＜Pd =Pb【答案】C【解析】试题根据连接方式的不同，选择合适的功率公式分别求得三灯的功率进行比较．解：a灯的功率Pa=；b灯功率Pb=I2R=R=d灯并联在电路中，Pd=，则三灯功率的关系为：Pa=Pd＞Pb故选C选择题有两只定值电阻RA和RB，各自的电流与电压关系如U–I图象中的A、B。

则（）A. 若将它们串联接在电源两端，RA的电流是RB的2倍B. 若将它们并联接在电源两端，RA两端的电压是RB的2倍C. 若将它们串联接在电源两端，RA的电功率是RB的2倍D. 若将它们并联接在电源两端，RA的电功率是RB的2倍【答案】C【解析】试题分析：如果将它们串联接在电源两端，串联电路中电流处处相等，RA的电流等于RB的电流，故A错；如果将它们并联接在电源两端，并联电路中，各支路两端电压相等，RA的电压等于RB的电压，故B错；由图像可知：RA=2U0/I0，RB=U0/I0，RA=2RB，如果将它们串联接在电源两端，由串联电路中电流处处相等得出电压与电阻成正比：UA=2UB，可得RA的电功率是RB的2倍，故C正确；如果将它们并联接在电源两端，根据并联电路各支路两端电压相等得出电流与电阻成反比：IB=2IA，PA∶PB=UIA∶UIB= UIA∶2UIA=1∶2，RA的电功率是RB的一半，故D错；故应选C。

选择题将标有“6 V 3 W”和“6 V 2 W”的甲、乙两只小灯泡串联起来，接在电压为6 V的电源两端，接通电路后，以下说法正确的是()A. 两只小灯泡都不能正常工作，甲灯比乙灯亮B. 两只小灯泡都能正常发光C. 通过乙灯的电流较大，所以乙灯较亮D. 两只小灯泡的总功率小于2 W【答案】D【解析】试题分析：（1）已知两灯泡的额定电压和额定功率，根据P=UI求出两灯泡的额定电流，利用欧姆定律求出两灯泡的电阻；（2）根据串联电路的电流特点比较通过两灯泡的电流关系，根据电阻的串联和欧姆定律求出电路中的电流，然后与两灯泡的额定电流相比较判断两灯泡是否正常工作，根据P=I2R比较两灯泡的实际功率关系判断亮暗关系，根据P=UI求出电路消耗的总功率．解：（1）由P=UI可得，两灯泡的额定电流：I甲===0.5A，I乙===A，由I=可得，两灯泡的电阻：R甲===12Ω，R乙===18Ω；（2）甲、乙两只小灯泡串联起来，接在电压为6V的电源两端时，因串联电路中各处的电流相等，所以，通过两灯泡的电流相等，故C不正确；因串联电路中总电阻等于各分电阻之和，所以，电路中的电流：I===0.2A，因I＜I乙＜I甲，所以，两灯泡均不能正常发光，故B不正确；由P=I2R可知，乙灯泡的电阻较大，实际功率较大，灯泡较亮，故A不正确；电路的总功率：P=UI=6V×0.2A=1.2W＜2W，故D正确．故选D．选择题如图所示电路，电源电压不变。

一、选择题1．一物理兴趣小组用图甲所示的电路来测量一个软性材质的电阻R的阻值，电源电压恒定，闭合开关后，调节滑动变阻器的滑片，把每次实验中得到的电压表和电流表示数描点在U-I图像中，然后连接这些点得到如图乙所示的U-I图像，则由图可知（）A．定值电阻R的阻值为20ΩB．当滑片P向左移时，电路总功率变大C．若将R均匀拉长两倍以后，再重新进行实验，则描出的图线应在U-I图像的Ⅱ区D．当电压表示数为2V时，电路中消耗的总功率0.4W2．如图是研究电流通过导体产生的热量与哪些因素有关的实验，下列分析正确的是（）A．本次探究实验中没用到控制变量法。

B．通电后，甲图中A、B电阻产生的热量之比是1：2C．为了探究电热与电阻的关系，应该选择乙实验D．通电时间相同时，甲装置中左边U形管的高度差更大3．下列关于电功率的说法中，正确的是（）A．由公式P=Wt可知，电流做功越多，电功率越大B．由公式P=UI可知，同一导体两端的电压越小，电功率也越小C．由公式P=I2R可知，电阻越大，电功率越大D．由公式2UPR可知，电阻越大，电功率越小4．为防止患有阿尔茨海默病的爷爷半夜走失，小明同学发现了一个可贴在爷爷脚底的薄膜式压力传感器，当爷爷起床行走时，电路中电流改变引发报警并向手机APP发送信息。

如图甲所示是它的等效电路图。

其压敏电阻R与压力F的关系如图乙所示，那么，当爷爷起床行走时（）A．压敏电阻随着压力的增大而增大B．电路中电流增大，R两端电压增大C．电路中R0两端电压增大D．电路中消耗总功率减小5．小军同学根据他在电学实验课上获得的实验数据，画出如图所示的图象。

其中图线①表示电阻1R，图线②表示电阻2R。

根据图象信息可判断（）A．当1R和2R串联时，两个电阻的阻值不可能相等B．当1R和2R并联时，通过它们的电流不可能相等C．当1R和2R串联在电压为9V电路中，电路中总功率为4.5WD．当1R和2R并联在电压为4V电路中，电路中总功率为3.2W6．如图所示，电源电压不变，闭合开关1S，电流表示数为0.7A，再闭合2S，电流表示数变化了0.3A，则同时闭合1S、2S后，相同时间内1R、2R消耗的电能之比是（）A．3∶4B．4∶3C．3∶7D．7∶37．如图所示，电源电压保持不变，R0是一个定值电阻，在ab两点间接入一个标有“3V，2W”的灯泡，它恰能正常发光；若在ab两点间接换入标有“3V，3W”的灯泡，则（）A．该灯泡也能正常发光B．通过R0的电流变小C．电压表的示数不变D．电路的总功率变大8．如图所示，电源电压保持不变，滑动变阻器的滑片P向a端移动过程中，下列判断正确的是（）A．电流表示数变小B．电路的总电阻变大 C．电路的总功率变大D．电压表示数变大9．如图甲所示的电路，当仅闭合开关S1时，电流表的示数为0.2 A；再闭合开关S2，电流表的示数增加了0.25 A，通过灯泡L的电流随其两端电压变化的关系图像如图乙所示。

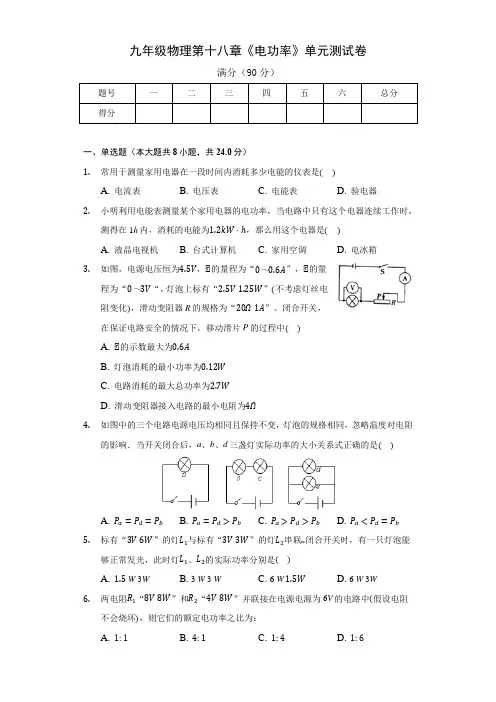

九年级物理第十八章《电功率》单元测试卷满分（90分）题号一二三四五六总分得分一、单选题（本大题共8小题，共24.0分）1.常用于测量家用电器在一段时间内消耗多少电能的仪表是()A. 电流表B. 电压表C. 电能表D. 验电器2.小明利用电能表测量某个家用电器的电功率，当电路中只有这个电器连续工作时，测得在1h内，消耗的电能为1.2kW⋅ℎ，那么用这个电器是()A. 液晶电视机B. 台式计算机C. 家用空调D. 电冰箱3.如图，电源电压恒为4.5V，Ⓐ的量程为“0～0.6A”，Ⓐ的量程为“0～3V“，灯泡上标有“2.5V1.25W”(不考虑灯丝电阻变化)，滑动变阻器R的规格为“20Ω1A”。

闭合开关，在保证电路安全的情况下，移动滑片P的过程中()A. Ⓐ的示数最大为0.6AB. 灯泡消耗的最小功率为0.12WC. 电路消耗的最大总功率为2.7WD. 滑动变阻器接入电路的最小电阻为4Ω4.如图中的三个电路电源电压均相同且保持不变，灯泡的规格相同，忽略温度对电阻的影响．当开关闭合后，a、b、d三盏灯实际功率的大小关系式正确的是()A. P a=P d=P bB. P a=P d>P bC. P a>P d>P bD. P a<P d=P b5.标有“3V6W”的灯L1与标有“3V3W”的灯L2串联..闭合开关时，有一只灯泡能够正常发光，此时灯L1、L2的实际功率分别是()A. 1.5W 3WB. 3 W 3 WC. 6 W1.5WD. 6 W 3W6.两电阻R1“8V8W”和R2“4V8W”并联接在电源电源为6V的电路中(假设电阻不会烧坏)，则它们的额定电功率之比为：A. 1:1B. 4:1C. 1:4D. 1:67.四只相同的灯泡分成两组，两只灯泡并联，两只灯泡串联，分别接上电压相同的电源，如果这两组灯泡消耗的电能相等，则串联通电时间是并联通电时间的()A. 8倍B. 4倍C. 2倍D. 0.5倍8.在国际单位制中，电功的单位是()A. 伏特B. 安培C. 焦耳D. 欧姆二、填空题（本大题共7小题，共15.0分）9.某品牌手机充电宝，上面标有电压为5V，容量为12000mA⋅ℎ，它充满电后，可以储存的电能是______J，在充电过程中，将电能转化为______能储存。
