AutoCAD标准实例教程第6次课第4章编辑命令

AutoCAD标准实例教程第6次课第4章编辑命令

极轴极阵轴列阵列 输入输入PO PO
图4-29 路径阵列
图4-30 极轴阵列
4.3.8 课堂练习——行李架
绘制行李架
选择矩形
图4-31 行李架
的右键快捷菜单上选择“删除”命令。 工具栏：单击“修改”工具栏中的“删除”按钮 。
·【操作步骤】 可以先选择对象，然后调用删除命令；也可以先调用删
除命令，然后再选择对象。选择对象时，可以使用前面介 绍的各种对象选择的方法。
当选择多个对象时，多个对象都被删除；若选择的对象 属于某个对象组，则该对象组的所有对象都被删除。
（b）选择后的图形
（a）图中深色覆盖部分为选择窗口
图4-2 “窗交”对象选择方式
（b）选择后的图形
· 上一个（L） 窗交（C） 框（BOX） 全部（ALL） 栏选（F） 圈围（WP） 圈交（CP）
（a）图中虚线为选择栏
（b）选择后的图形
图4-3 “栏选”对象选择方式
（a）图中十字线所拉出深色多边形为选择窗口
·【执行方式】 命令行：OFFSET。 菜单栏：选择菜单栏中的
“修改”→“偏移”命令。 工具栏：单击“修改”工
具栏中的“偏移”按钮 。 ·【操作步骤】
打开随书光盘“源文件” 文件 夹下“第4章/课上十分钟 /4.3.5.dwg” 文件，命令行提示与操作 如图所示。
选择对象 指定偏移方向
输入偏移距离
图4-18 输入距离偏移对象
4.3.1 复制命令
·【执行方式】
命令行：COPY。
菜单栏：选择菜单栏中的“修改”→“复制”命令。
工具栏：单击“修改”工 具栏中的“复制”按钮 。
选择对象
快捷菜单：选择要复制的 对象，在绘图区右击，从打

环境艺术计算机绘图AutoCAD课件第四章基本编辑命令

环境艺术计算机绘图AutoCAD课件第四章基本编辑命令

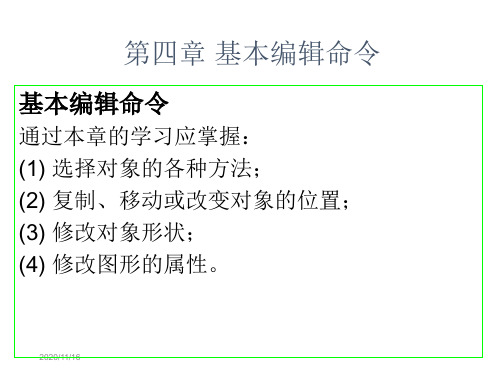

第四章 基本编辑命令
基本编辑命令
通过本章的学习应掌握： (1) 选择对象的各种方法； (2) 复制、移动或改变对象的位置； (3) 修改对象形状； (4) 修改图形的属性。
2020/11/16
第四章 基本编辑命令
在第三章中学习了基本的绘图命令，在 做图过程中，不可避免地会出现各种错误， 此时就需要利用AutoCAD所提供的编辑命令 进行修改。另外AutoCAD中的编辑命令还可 方便地对图形元素进行移动、旋转、复制等 ，从而大大地简化了绘图的工作，提高了绘 图效率。学习和掌握好AutoCAD的编辑命令 ，并且熟练运用它，会对你的绘图速度和精 确度带来非常大的好处。但是要对对象进行 编2020/辑11/16 ，首先碰到的是选择对象问题。
4.1 对象选择方式
4.1.2 默认窗口方式
当出现“选择对象：”提示时，如果将选择框移动到 图中某一点处单击鼠标左键，系统会提示：“指定对角点 ：”，此时将光标移动到另一个位置并单击左键， AutoCAD会自动以这两个点作为对角点确定一个默认的矩 形窗口。若矩形窗口定义时移动光标的方向是从左向右， 如图4-1-2所示，由A向B，则矩形窗口为实线，并且整个 窗口呈蓝色。在窗口全部框住的对象均被选中，而与窗口 相交的对象不被选中，如图4-1-2中的圆弧；若矩形窗口 定义时移动光标是从右向左，如图4-1-3所示，由B向A， 则矩形窗口为虚线，并且整个窗口呈绿色。这时不仅在窗 口内部的对象被选中，与窗口边界相交的对象也被选中， 如图4-1-3中的圆弧。凡被选中的对象都会变成虚线形式 在屏幕上显示。
如果在“选择对象：”后面输入“cp”后按Enter键， 操作方法与“wp”相同，但是同交叉窗口方式相同，穿过 不2020规/11/1则6 多边形边的对象也被选中。

AutoCAD基本编辑命令

AutoCAD基本编辑命令

第四章 基本编辑命令
§6 炸开命令
炸开（ 将块、 炸开（EXPLODE）命令 ）命令——将块、矩形、正多边形、多义线以及尺寸 将块 矩形、正多边形、 标注等实体对象分解成单个对象（多义线分解后将失去宽度特性）。 标注等实体对象分解成单个对象（多义线分解后将失去宽度特性）。
§7 编辑多义线命令
编辑多义线（ 用于对Pline绘制的图线进行编辑操作。 绘制的图线进行编辑操作。 编辑多义线（PEDIT）命令 ）命令——用于对 用于对 绘制的图线进行编辑操作 其编辑功能有： 其编辑功能有： [Close/Join/Width/Edit vertex/Fit/Spline/Decurve/Ltype gen/Undo] 闭合/连接 宽度/顶点编辑 曲线拟合/样条拟合 取消拟合/线型生成 取消 闭合 连接/宽度 顶点编辑/曲线拟合 样条拟合/取消拟合 线型生成/取消 连接 宽度 顶点编辑 曲线拟合 样条拟合 取消拟合 线型生成 当编辑的多义线为封闭时，则第一编辑功能为“打开 当编辑的多义线为封闭时，则第一编辑功能为“打开OPEN”。 。 当编辑的线段为非多义线时，则首先提示是否转换为多义线。 当编辑的线段为非多义线时，则首先提示是否转换为多义线。 顶点编辑（ 命令的主要功能， 顶点编辑（Edit vertex）是“PEDIT”命令的主要功能，其包括：顶点 ） 命令的主要功能 其包括： 的移动、断开、插入、重生成、拉直、切向等。 的移动、断开、常用编辑命令 、
▲熟悉编辑工具条。 熟悉编辑工具条。 下拉菜单中的编辑工具： ▲Modify下拉菜单中的编辑工具：
※ Erase（擦除） （擦除） ）、Mirror（镜象复制）、 ）、Offset（偏移）、 ※Copy（复制实体）、 （复制实体）、 （镜象复制）、 （偏移）、 Array（阵列复制） （阵列复制） ）、Rotate（旋转）、 ）、Scale（比例变换）、 ）、Strech ; Move（移动）、 （移动）、 （旋转）、 （比例变换）、 （伸展）、 伸展）、Lengthen（拉长） （拉长） ）、 ）、Extend（扩展）、 ）、Break（截断）、 ）、Chamfer ※Trim（修剪）、 （修剪）、 （扩展）、 （截断）、 倒棱角）、 ）、Fillet（倒圆角） （倒棱角）、 （倒圆角） ）、Solids Editing（三维 ; 3D Operation（三维图形基本操作编辑）、 （三维图形基本操作编辑）、 （ 实体编辑） 实体编辑） ※ Explode（分解） （分解）

第4章 基本编辑命令

第4章 基本编辑命令

利用夹点拉伸对象，选中对象的两侧夹点之一，该夹点和光标一起移动，在 目标位置单击鼠标左键，则选取的点将会改到新的位置，如图4.10和图4.11所示。
图4.10 利用夹点拉伸直线
图4.11 利用夹点拉伸其他对象
利用夹点移动对象，只需选中移动夹点，则所选对象会和光标一起移动，在 目标点单击鼠标左键即可。各种对象的移动夹点如图4.12所示。
钮后选择“<=”，在随后的文本框中填入“50”，单击添加至列表按钮，其结果
如图4.6所示。
在如图4.6所示的“对象选择过滤器”对话框中单击应用按钮退出该对话框。 回到编辑屏幕，提示为“选择对象：”。此时可以采用任何选择对象的方式，但只 有符合条件的对象才可能被选中。假设采用“窗交”模式将所有的对象全部选中， 其结果如图4.7所示。
⑥ Fence（栏选）：用户可以绘制一个开放的多点的栅栏，该栅栏可以自己相 交，最后也不必闭合。所有和该栅栏相交的对象全被选中。 ⑦ WPolygon（圈围）：与“窗口”类似的一种选择方法。用户可以绘制一个 不规则的多边形，该多边形可以为任意形状，但自身不得相交或相切。 ⑧ CPolygon（圈交）：与“窗交”类似的一种选择方法。用户可以绘制一个不
规则的封闭多边形，该多边形同样可以是任意形状，但不得自身相交或相切。
⑨ Group（编组）：可以通过预先定义编组来选择对象。需要输入的对象应该 预先编组并赋予名称，选中其中一个对象等于选中了整个组。 ⑩ Remove（删除）：可以从已有的对象中删除某些对象。
⑪ Add（添加）：一般情况下该选项是自动的。如果前面执行了删除选项，使
需要点或选择对象：（如果选中了对象则无以下提示） 需要点或窗口(W)/上一个(L)/窗交(C)/框(BOX)/全部(ALL)/栏选(F)/圈围(WP)/圈交(CP)/编组 (G)/添加(A)/删除(R)/多个(M)/前一个(P)/放弃(U)/自动(AU)/单个(SI)/子对象(SU)/对象(O) 选择对象：指定点或输入选项

第四章 基本编辑命令

第四章 基本编辑命令

计算机绘图
1-42
小结
实体选择 命令撤销 图形删除 图形复制 图形移动 图形旋转 图形裁剪 比例缩放
计算机绘图
图形阵列 图形偏移 图形镜像 图形拉伸 改变图形实体的长度 延伸实体 打断图形 倒角和圆角
1-43
思考题
1.简述常见的实体选择方法。 简述常见的实体选择方法。 简述常见的实体选择方法 2.执行 执行Redo与Undo有何前提条件？ 有何前提条件？ 执行 与 有何前提条件 3.利用剪切板复制与使用其他方法复制图形有何不同？ 利用剪切板复制与使用其他方法复制图形有何不同？ 利用剪切板复制与使用其他方法复制图形有何不同 4.简述应用相对比例方式缩放图形实体的方法。 简述应用相对比例方式缩放图形实体的方法。 简述应用相对比例方式缩放图形实体的方法 5.简述图形阵列的优势。 简述图形阵列的优势。 简述图形阵列的优势 6.简述偏移复制与其他复制方法的区别。 简述偏移复制与其他复制方法的区别。 简述偏移复制与其他复制方法的区别 7.简述部分镜像的作用。 简述部分镜像的作用。 简述部分镜像的作用 8.简述拉伸、延伸、拉长的不同之处。 简述拉伸、延伸、拉长的不同之处。 简述拉伸 9.切断与裁剪有何不同。 切断与裁剪有何不同。 切断与裁剪有何不同 10.倒角时应注意哪些问题？ 倒角时应注意哪些问题？ 倒角时应注意哪些问题
【命令】
– 菜单：修改\圆角 – 工具条： – 命令行：Fillet
计算机绘图
1-35
例10：绘制房子，并且水平拉伸
计算机绘图
1-36
例11：绘制下图
计算机绘图
1-37
操作步骤1、2
步骤一：设置好绘图单位、绘图范围、线型、 步骤一：设置好绘图单位、绘图范围、线型 、 图层、颜色， 图层、颜色，打开捕捉功能 步骤二：绘制一个矩形，以矩形中心为圆心， 步骤二：绘制一个矩形，以矩形中心为圆心 ， 作一个圆及一个椭圆

基本编辑命令

基本编辑命令
单元四 基本编辑命令
一. 选择对象 （1）先执行编辑命令，然后选择要编辑的对象。 （2）先选择要编辑的对象，然后执行编辑命令。 1.构造选择集 1)构造方法 （1)先选择一个编辑命令， 然后选择对象，用回车键结束操作。 （2)使用Select命令。 （3)点取选择对象， 然后调用编辑命令。 (4)定义对象组。 2）选项说明 （1）【点】该选项表示 直接通过点取的方式选择对象， 如图4-1所示。
图4-1 【点】取的方式选择对象
如图4-2所 示，用户可以利 用【工具】主菜 单中的【选项】 子菜单，打开 【选项】对话框， 设置拾取框的大 小。在【选项】 对话框中选择 【选择集】选项 卡。移动 【拾取框大小】 选项组的滑动标 尺可以调整拾取 框的大小。
图4-2 【选项】对话框中的【选择集】选项卡
图4-6【快速选择】右键快捷菜单
2）操作步骤 实例演示： 下面用一个例子演示一下操作步骤， 选择图4-7中的所有直径
小于120的圆。通过上述的三种执行方法中的一种调出【快速选择】 对话框。按照图4-8完成快速选择设置。设置完成以后，单击 按钮，结果如图4-9所示。
图4-7 原图
图4-8 【快速选择】对话框
实例演示：
（1）绘制如图4-16所示的五边形。 （2）命令: Offset （回车）
当前设置: 删除源=否 图层=源 OFFSETGAPTYPE=0 指定偏移距离或 [通过(T)/删除(E)/图层(L)] <通过>: 20 （回 车） 选择要偏移的对象，或 [退出(E)/放弃(U)] <退出>:（选中图4-16 中的五边形后回车） 指定要偏移的那一侧上的点，或 [退出(E)/多个(M)/放弃(U)] <退 出>:（将鼠标放在五边形内部，单击鼠标左键，则在原五边形的内部出 现了另一个五边形，如图4-17所示） 选择要偏移的对象，或 [退出(E)/放弃(U)] <退出>: *取消* （回 车）

第4章 基本编辑


4
4.2 复制
在一张图纸中，往往有些实体是相同的。如果用户一次又一次重复 绘制这些相同的实体，麻烦。Copy命令能让用户省去这些麻烦，让用户 十分方便地将实体对象的一个或多个副本拷贝到新的位置上。 4.2.1 COPY命令 命令 用户可以通过如下几种方法启动Copy命令： 在命令行输入Copy或Co。 在修改工具栏上单击复制对象图标。 在修改菜单上单击复制子菜单。
可以作为剪切边界，也可以作为被剪切实体。
17
4.6 延伸
用户可认为此命令与Trim命令相反。用Extend命令可以 拉长或延伸直线或弧，使它与其他的实体相接。 用户可以通过如下几种方法输入Extend命令： 在命令行输入Extend或EX。 在修改菜单上单击延伸子菜单。 在修改工具栏上单击延伸图标。
6
确定一点后，AutoCAD会反复提示，要求用户确定另一个终 点位置，直至按回车或按鼠标右键才会结束。 用户若想中途退出，可按Esc键，但所拷贝的目标不会消失。
图4.2 拷贝单个图形
图4.3 拷贝多个图形
7
4.2.2 COPYCLIP命令 命令 剪贴板（Clipboard）是Windows提供的一个实用工具， 可方便地实现应用程序间图形数据和文本数据的传递。用 Copyclip命令可将用户所选择的图形拷贝到Windows剪贴板 上。 用户可以通过如下几种方法输入Copyclip命令： 在命令行输入Copyclip。 在编辑菜单上单击复制子菜单。 快捷键输入Ctrl+C（Ctrl+V实现粘贴）。
12
2．参照 执行该选项，表示将所选对象以参考方式进行旋转。同 时AutoCAD将提示： 指定参照角 <0>: 输入参考方向的角度值 指定新角度: 输入相对于参考方向的角度值 指定新角度 执行该选项可避免用户进行繁琐的计算。

AutoCAD 2007中文版第4章基本编辑命令


2013-7-24
16
（17）Subobject（子对象）：使用户可以逐个选择 原始形状，这些形状是复合实体的一部分或三维实体上的 顶点、边和面。 可以选择这些子对象的其中之一，也可 以创建多个子对象的选择集。选择集可以包含多种类型的 子对象。按住【Ctrl】键与选择Select命令的“子对象” 选项相同。 （18）Object（对象）：结束选择子对象的功能，使 用户可以使用对象选择方法。 （19）单击：在选择对象时，用“对象选择靶”（小 框）在被选择的对象上单击，即选取了该对象。
2013-7-24
14
（6）Fence（栏选）：用户可以绘制一个开放的多点 的栅栏，该栅栏可以自己相交，最后也不必闭合。所有和 该栅栏相交的对象全被选中。 （7）WPolygon（圈围）：与“窗口”类似的一种选 择方法。用户可以绘制一个不规则的多边形，该多边形可 以为任意形状，但自身不得相交或相切。所有全部位于该 多边形之内的对
图4.2 视觉效果设置
2013-7-24 6
① 选择预览效果：显示当前设置的选择预览效果。 ② 划：当拾取框光标滑过对象时，显示虚线。此时单击可选 定对象。 ③ 加厚：当拾取框光标滑过对象时，显示加粗的线。此时单 击可选定对象。 ④ 两者都：当拾取框光标滑过对象时，显示加粗的虚线。此 时单击可选定对象。图4.3 “高级视觉选项”对话框 ⑤ 高级选项：弹出如图4.3所示的“高级视觉选项”对话框。 进一步设置选择预览对象范围，包括对锁定图层上的对象 是否排除，是否排除外部参照、表格、编组、多行文字、 图案填充等。 区域选择效果：显示通过区域选择方式的效果。 指示选择区域：进行窗口或交叉选择时，使用不同的背景 色指示选择区域。 窗口选择颜色：控制窗口选择区域的背景。 交叉选择颜色：控制交叉选择区域的背景。 选择区域不透明：控制窗口选择区域背景的透明度。

AutoCAD标准实例教程第8次课第4章编辑命令


图4-119 天目琼花 绘制圆
指定第一点
选择对象 图4-121 选择打断圆第一点
选择对象
第二点
·【操作步骤】 打开随书光盘“源文件”文件夹下“第4章/课上十分钟
/4.5.14.dwg”文件，命令行提示与操作如图所示。
选择对象
指定第一点
打断结果
执行命令
自动执行“第一点”
图4-116 “打断于点”命令
4.5.15 分解命令
·【执行方式】
命令行：EXPLODE。
菜单栏：选择菜单栏中的“修改”→“分解”命令。
或输入拉伸值或输入拉伸值
4.5.10 课堂练习——手柄
绘制手柄
图4-97 手柄
绘制中心线
图4-98 绘制直线
绘制圆
绘制中心线
绘制轮廓
修剪结果
图4-100 绘制直线
图4-99 绘制圆
修剪结果
绘制圆
圆
图4-101 修剪处理
修剪结果
图4-102 绘制圆
镜像结果
图4-103 修剪处理
修剪圆
图4-104 镜像处理
工具栏：单击“修改”工具栏中的“分解”按钮 。
·【操作步骤】
打开随书光盘“源文件”
分解结果
文件夹下“第4章/课上十分
钟上/4.5.15.dwg”文件，
命令行提示与操作如图
选择对象
所示。
执行命令
图4-117 “分解”命令
4.5.16 合并命令
·【执行方式】 命令行：JOIN。 菜单栏：选择菜单栏中的“修改”→“合并”命令。 工具栏：单击“修改”工具栏中的“合并”按钮 。
第4章 编辑命令
本节目标
·掌握圆角、倒角、拉伸、拉长、打断、打断于点、 分解、合并命令的具体使用方法。 ·通过实例学习这些命令的各种的操作技巧。

环境艺术计算机绘图AutoCAD课件第四章基本编辑命令

2020/4/19
4.2 改变对象位置
上述方法中的基点(10，10)是任意的， 第二点减去第一点正好是位移量：（100，50）。但在一般实践中要这样计算显然是非 常麻烦的。可以用相对坐标的方法省去繁琐 的计算。
2020/4/19
4.2 改变对象位置
命令：m↙ 选择对象： 找到 1 个 选择对象：↙ 指定基点或 [位移(D)] <位移>：10,10↙ 指定第二个点或 <使用第一个点作为位 移>：100,-50↙ 达到同样目的而不用计算，而且可以用 鼠标在屏幕上任意选用基点。
4.1 对象选择方式
2020/4/19
图4-1-1
4.1 对象选择方式
在该对话框中不仅可以设定拾取框(选择 框)的大小，还可以设定夹点的大小和颜色(关 于夹点的概念和应用本书后面将有说明)。在 “选择模式”中还可以确定对象选择方式的 设置，一般不做改动，取默认方式。
B. 多点选择
在“选择对象：”提示下，输入“M”后 按Enபைடு நூலகம்er键，再依次选择对象，这时的被选中 的对象暂时不会变为虚线，当全部选择完后 按2020/E4/19nter键，被选对象才一起变为虚线表示被
择对象：”后输入“previous”或简称“P”， 可2020/选4/19 中刚刚编辑过的对象。
4.1 对象选择方式
4.1.10 取消选择（U） 在选择了部分对象后，希望取消选择，
可以在“选择对象：”后输入“U”，按Enter 键后可取消上次选中的对象，不断输入“U” 和按Enter键，可一步一步往前推，取消选中 的对象。
2020/4/19
4.2 改变对象位置
2020/4/19
图4-2-1
4.2 改变对象位置
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

对象选择模式
4．夹点
（1）夹点颜色按钮：显示“夹点颜色”对话框如图4-2所示，可以在其中指定不同夹点状态和元素的颜色。 （2）显示夹点(R)：控制夹点在选定对象上的显示。在图形中显示夹点会明显降低性能。清除此选项可 优化性能。 （3）在块中显示夹点(B)：控制块中夹点的显示。 （4）显示夹点提示(T)：当光标悬停在支持夹点提示的自定义对象的夹点上时，显示夹点的特定提示。 此选项对标准对象上无效。 （5）显示动态夹点菜单(U)：控制在将鼠标悬停在多功能夹点上时动态菜单的显示。 （6）允许按 Ctrl 键循环改变对象编辑方式行为(Y)：允许多功能夹点的按 Ctrl 键循环改变对象编辑方式 行为。 （7）对组显示单个夹点(E)：显示对象组的单个夹点。 （8）对组显示边界框(X)：围绕编组对象的范围显示边界框。 （9）选择对象时限制显示的夹点数(M)：选择集包括的对象多于指定数量时，不显示夹点。有效值的范 围从 1 到 32,767。默认设置是 100。
对应的英文提示为：
Window/Last/Crossing/BOX/ALL/Fence/WPolygon/CPolygon/Group/Add/Remove/Multiple/ Previous/Undo/AUto/Single/SUbobject/Object
通常情况下，AutoCAD提示选择对象时，往往会建立一个临时的对象选择集。选择对象的各种方法如下。 （1）Window（窗口）：在指定两个角点的矩形范围内选取对象，被选中的对象必须全部包含在窗口内， 与窗口相交的对象不在选中之列。 （2）Last（上一个）：选择最近一次创建的可见对象。对象必须在当前空间（模型空间或图纸空间） 中，并且一定不要将对象的图层设置为冻结或关闭状态。 （3）Crossing（窗交）：与“窗口”类似，但选中的对象不仅包括“窗口”中的对象，而且包括与窗口边界 相交的对象，同时显示的窗口为虚线或高亮方框，和窗口显示的一般方框不同。 （4）BOX（框）：为“窗口”和“窗交”的组合形式，当第一点在第二点的左侧，即从左往右拾取时，为“窗 口”模式。当第一点在第二点的右侧，即从右往左拾取时，为“窗交”模式。
（4） 选择区域效果：显示通过区域选择方式的效果。 （5）命令预览(S)：控制是否可以预览激活的命令的结果。 （6）特性预览(W)：控制在将鼠标悬停在控制特性的下拉列表和库上时，是否可以预览对当前选定对 象的更改。目Biblioteka 录02 建立对象选择集
建立对象选择集
AutoCAD选择对象提示为：
需要点或选择对象：（如果选中了对象则无以下提示） 需要点或窗口(W)/上一个(L)/窗交(C)/框(BOX)/全部(ALL)/栏选(F)/圈围(WP)/圈交(CP)/编组(G)/添 加(A)/删除(R)/多个(M)/前一个(P)/放弃(U)/自动(AU)/单个(SI)/子对象(SU)/对象(O) 选择对象：指定点或输入选项
AutoCAD（第5版）（2020版）
第4章 基本编辑命令
选择对象
01 对象选择模式
1．拾取框大小
目
2．夹点尺寸
录
3．选择集模式
4．夹点
5．预览
对象选择模式
在“选项”对话框的“选择”选项卡中，可以设置对象选择模式以及相关选项。利用以下的方式可以打开“选 项”对话框。 命令：_options 菜单：工具→选项 快捷菜单：绘图区或命令行右击鼠标→选项 执行选项命令后弹出“选项”对话框，选择其中的“选择集”选项卡，如图4-1所示。 “选择集”选项卡包含拾取框大小、夹点大小、选择集预览、选择集模式和夹点，各项含义如下。
对象选择模式
1．拾取框大小 一滑动条可以设置拾取框的大小，用鼠标按住滑动条中的滑块，向左移动时，拾取框变小；向右移动时， 拾取框变大。拾取框比较小时可以减少在图形密集的情况下选择的随机性、不确定性；而拾取框较大时， 可以避免为了点取某个对象而费力地移到它的上面。一般设置为默认值，选择对象时可以通过视图的放 大或缩小以及按【Ctrl】键循环选择来辅助选择。 2．夹点尺寸 类似于拾取框大小，可调节。
对象选择模式
3．选择集模式
（1）先选择后执行(N)：设置是否允许先选择对象再执行编辑命令，被选中时为允许先选择后执行。 （2）用【Shift】键添加到选择集(F)：如果该选项被选中，则在最近选中某对象时，选中的对象将取代 原有的选择对象。如果在选择对象时按住【Shift】键而使选择的对象加入原有的选择集。如果该选项被 禁止，则选中某对象时，该对象自动加入选择集中。如果点取已经选中（高亮显示）的对象，则等于从 选择集中删除该对象，这一点和该项设置无关。 （3）对象编组(O)：该设置决定对象是否可以编组。如果选中该设置，则当选取该组中的任何一个对象 时，就是选择整个组。 （4）关联图案填充(V)：该设置决定当选择了一关联图案时，图案的边界是否同时被选择。 （5）隐含选择窗口中的对象(I)：如果该选项被选中，则当用户在绘图区点按鼠标时，如果未选中任何对 象，则自动将该点作为窗口的角点之一。 （6）允许按住并拖动对象(D)：该按钮用于控制如何产生选择窗口。如果该选项被选中，则在点取第一 点后，按住鼠标按钮不放并移动到第二点，此时自动形成一窗口。如果该选项不被选中，如果未选择此 选项，则可以用定点设备单击两个单独的点来绘制选择窗口。 （7）允许按住并拖动套索(L)：控制窗口选择方法。如果未选择此选项，则可以用定点设备单击并拖动 来绘制选择套索。 （8）窗口选择方法(L)：使用下拉列表来更改 PICKDRAG 系统变量的设置。 （9）“特性”选项板中的对象限制(J)：确定可以使用“特性”和“快捷特性”选项板一次更改的对象数的限制。 （10）选择效果颜色(E)：列出应用于选择效果的可用颜色设置。您可以在该列表中选择一种颜色或在 “选择颜色”对话框中选择一种 AutoCAD 颜色索引 (ACI) 颜色。
对象选择模式
5．预览 当拾取框光标滚动过对象时，亮显对象。 （1）命令处于活动状态时：仅当某个命令处于活动状态并显示“选择对象”提示时，才会显示选择预览。 （2）未激活任何命令时：即使未激活任何命令，也可显示选择预览。 （3）视觉效果设置按钮：用于设置选择预览的视觉效果，更明显地突出正选择的对象，对话框如图4-3 所示。
