车载逆变器的维修要点前言车载逆变器是在汽车、船舶、露营车等车辆中使用的电力转换装置，它可以将车辆的直流电（DC）转换为交流电（AC），并提供给使用者使用。
由于在使用过程中，车载逆变器可能会受到外部噪声、温度变化、振动等各种因素的影响，因此我们需要对车载逆变器的维护和维修进行深入研究。
维修要点1. 检查电池和电缆车载逆变器的直流电源通常来自车辆的电瓶，因此在进行维修前，我们首先需要检查电池的电量和状态。
另外，我们还需要检查电缆的质量和连接状态，以确保车载逆变器的正常供电。
2. 检查散热器车载逆变器在使用过程中会产生大量热量，如果散热不良，可能会导致车载逆变器无法正常工作。
因此，在进行维护和维修时，我们需要检查散热器的质量和状态，确保其可以有效散热。
3. 检查电子元件车载逆变器包含大量的电子元件，如晶体管、电容器、电阻器等，这些元件可能会在使用过程中受到损坏或老化。
在进行维修时，我们需要仔细检查这些元件，如果发现有损坏或老化的情况，需要进行相应的维修或更换。
4. 检查保险丝和保险器保险丝和保险器是车载逆变器的重要保护装置，在出现故障的情况下可以防止电路损坏和火灾等意外事故的发生。
在进行维修时，我们需要检查保险丝和保险器的质量和状态，如果发现有损坏或老化的情况，需要及时更换。
5. 测试输出电压和电流在进行维修和维护之后，我们需要测试车载逆变器的输出电压和电流，以确保其可以正常输出。
在测试时，需要使用专业测试仪器，并按照相关规范和操作流程进行测试。
维修注意事项在进行车载逆变器的维修和维护过程中，我们需要注意以下几点：1.确保关闭车载逆变器的电源，并对电路进行切断，以防止电击等意外事故的发生。
2.使用专业的工具和仪器进行维修和维护，避免自行拆卸和修理。
3.根据车载逆变器的使用说明书和相关规范进行维修和维护，避免操作不当导致损坏。
4.如果不熟悉车载逆变器的维修和维护，应该寻求专业技术人员的帮助或建议。
结论车载逆变器作为汽车、船舶、露营车等车辆中的重要电力转换装置，需要进行定期的维修和维护，确保其能够正常工作。

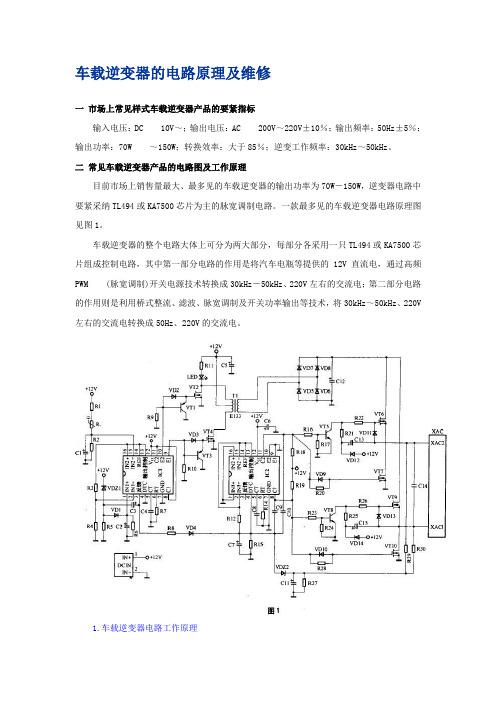

车载逆变器的电路原理及维修一市场上常见样式车载逆变器产品的要紧指标输入电压：DC 10V～；输出电压：AC 200V～220V±10％；输出频率：50Hz±5％；输出功率：70W ～150W；转换效率：大于85％；逆变工作频率：30kHz～50kHz。
二常见车载逆变器产品的电路图及工作原理目前市场上销售量最大、最多见的车载逆变器的输出功率为70W－150W，逆变器电路中要紧采纳TL494或KA7500芯片为主的脉宽调制电路。
一款最多见的车载逆变器电路原理图见图1。
车载逆变器的整个电路大体上可分为两大部分，每部分各采用一只TL494或KA7500芯片组成控制电路，其中第一部分电路的作用是将汽车电瓶等提供的12V直流电，通过高频PWM (脉宽调制)开关电源技术转换成30kHz－50kHz、220V左右的交流电；第二部分电路的作用则是利用桥式整流、滤波、脉宽调制及开关功率输出等技术，将30kHz～50kHz、220V 左右的交流电转换成50Hz、220V的交流电。
1.车载逆变器电路工作原理图1电路中，由芯片IC1及其外围电路、三极管VT一、VT3、MOS功率管VT二、VT4和变压器T1组成12V直流变换为220V/50kHz交流的逆变电路。
由芯片IC2及其外围电路、三极管VT五、VT八、MOS功率管VT六、VT7、VT九、VT10和220V/50kHz整流、滤波电路VD5－VD八、C12等一起组成220V/50kHz高频交流电变换为220V/50Hz工频交流电的转换电路，最后通过XAC插座输出220V/50Hz交流电供各类便携式电器利用。
图1中IC1、IC2采用了TL494CN(或KA7500C)芯片，构成车载逆变器的核心控制电路。
TL494CN是专用的双端式开关电源控制芯片，其尾缀字母CN表示芯片的封装外形为双列直插式塑封结构，工作温度范围为0℃-70℃，极限工作电源电压为7V～40V，最高工作频率为300kHz。
车载逆变器原理车载逆变器是一种电子设备，用于将车辆的直流电源转换为交流电源。
它具有很多实际应用，例如在汽车、卡车或房车中供电给电子设备如电脑、手机、冰箱等。
车载逆变器基于电力电子技术，通过控制电流和电压的变化来实现直流到交流的变换。
下面将详细介绍车载逆变器的工作原理。
车载逆变器的核心部分是逆变器电路，它通常由直流输入端、逆变器拓扑结构和交流输出端三部分组成。
直流输入端连接车辆的电池或电源，通常为12V或24V 的直流电源。
交流输出端则提供110V或220V的交流电源，以满足电子设备的需求。
逆变器拓扑结构主要根据功率需求选择，常用的拓扑结构有单相全桥、单相半桥、双向桥等。
车载逆变器的工作原理如下：1. 输入滤波：车载电池提供的直流电常常含有很多的噪声和干扰，因此首先要对其进行滤波处理。
输入滤波电路通常由电感和电容组成，用于滤除高频噪声和干扰。
2. 逆变器拓扑结构：逆变器电路使用一种或多种拓扑结构来实现直流到交流的转换。
例如，单相全桥拓扑结构由四个开关器件（通常是MOSFET或IGBT）组成，通过不同开关的导通和关断来控制电流和电压的变化。
逆变器的控制电路根据交流输出电压和频率的需求来控制开关器件的工作状态。
3. 调制技术：车载逆变器通常使用PWM（脉宽调制）技术来控制输出波形的电压和频率。
PWM技术通过改变开关器件的导通时间来调制输出波形。
在PWM 控制下，开关器件以高频率开关，从而将直流电源中的能量转换为交流输出。
4. 输出滤波：逆变器输出的交流波形通常是以矩波形式出现的，因此需要进行输出滤波来去除高次谐波和噪声，使输出波形更加纯净。
输出滤波通常由电感和电容组成。
5. 保护功能：车载逆变器还具备多种保护功能，以保证设备和人员的安全。
常见的保护功能包括过电压保护、欠压保护、过载保护、短路保护等。
总结起来，车载逆变器通过控制器和开关器件来实现直流到交流的转换。
从直流电源获取能量，并通过逆变器的拓扑结构和PWM技术将直流电源转换为交流输出。
车载逆变器工作原理
车载逆变器工作原理是通过将车辆电池的直流电转换为交流电，以供给车上的电子设备使用。
其主要工作原理如下：
1. 输入电路：车载逆变器将车辆电池提供的直流电转换为交流电。
这一过程首先通过整流电路将交流电转换为脉冲电流，然后通过滤波电路将脉冲电流变为平稳的直流电压。
2. 控制电路：车载逆变器的控制电路起到控制和保护的作用。
控制电路监测输入电流、温度等参数，并根据这些参数来管理和控制逆变器的输出功率。
此外，控制电路还能检测和保护电池和逆变器自身，以防止过载、短路和过热等故障。
3. 逆变电路：逆变电路是车载逆变器的核心部分，它将直流电转换为交流电。
逆变电路主要包括电子开关元件（如功率晶体管MOSFET或IGBT）和控制电路。
当输入电压通过逆变电路时，电子开关元件根据控制电路的信号周期性地开关，以产生高频的脉宽调制信号。
这种脉宽调制信号能够调节输出交流电的幅度和频率。
4. 输出电路：车载逆变器的输出电路将逆变电路产生的高频脉宽调制信号转换为纯正弦波交流电。
输出电路包括滤波电路和输出变压器。
滤波电路通过滤波器去除脉宽调制信号中的高频成分，从而将输出电流变为平滑的正弦波电流。
输出变压器将电流经过隔离和降压变换，以适应不同的电子设备需要的电压和频率。
通过上述工作原理，车载逆变器能够将车辆电池提供的直流电转换为适用于车上电子设备的交流电，为用户提供便利和可靠的电力供应。
汽车逆变器原理
汽车逆变器是一种电子装置，它的工作原理是将汽车电池的直流电转换为交流电。
逆变器可以提供稳定的交流电源，供给车内的电子设备使用。
首先，汽车电池通过蓄电池连接到逆变器的输入端。
逆变器的输入端接收到车辆电池的直流电，并经过滤波电路进行滤波处理，以去除电源中的噪声和干扰。
然后，经过滤波处理的直流电进入转换器部分。
转换器是逆变器中最重要的组成部分之一，它使用一对互补的开关管和电感器来改变直流电的极性。
具体来说，当开关管导通时，电流可以正常流过电感器，此时储存了电能。
而当开关管关闭时，电感器将释放电能，并改变了电流的方向。
接下来，经过转换器处理的电流被送入逆变器的输出端。
在输出端，电流被进一步处理和调整，以确保其频率和电压符合正常的交流电标准。
输出端的处理包括对电流波形进行纠正，使其更加平滑和稳定。
最后，逆变器的输出端连接到车内的电子设备，如手机充电器、音响系统等。
通过逆变器提供的交流电源，这些设备可以正常工作，并从汽车电池中获取电能。
总的来说，汽车逆变器的工作原理是将直流电转换为交流电，并通过一系列的电路和电子元件来实现稳定的输出。
它在汽车
上的应用，为车内的电子设备提供了可靠的电源，提升了车内的舒适性和便利性。
车载逆变器电路图及故障维修经验ﻫ一市场上常见款式车载逆变器产品得主要指标输入电压:DC 10Ｖ～14。
5V;输出电压:AC ２00V～220V±１0％;输出频率:50H ｚ±5％;输出功率:7０W ~１50W;转换效率:大于８5％;逆变工作频率:30kHz～50ｋＨz、二常见车载逆变器产品得电路图及工作原理ﻫ目前市场上销售量最大、最常见得车载逆变器得输出功率为7０Ｗ－150W,逆变器电路中主要采用TL49４或KA7５00芯片为主得脉宽调制电路、一款最常见得车载逆变器电路原理图见图1、车载逆变器得整个电路大体上可分为两大部分,每部分各采用一只ＴL４9４或ＫA７5００芯片组成控制电路,其中第一部分电路得作用就是将汽车电瓶等提供得１2V直流电,通过高频PWM (脉宽调制)开关电源技术转换成30kＨｚ-50kＨz、２20V左右得交流电;第二部分电路得作用则就是利用桥式整流、滤波、脉宽调制及开关功率输出等技术,将３0ｋＨz~50kHz、２20Ｖ左右得交流电转换成50Hz、220Ｖ得交流电。
１。
车载逆变器电路工作原理ﻫ图1电路中,由芯片ＩC1及其外围电路、三极管VT1、VT3、MＯS功率管ＶT2、ＶT4以及变压器T１组成1２V直流变换为220V ／5０kHz交流得逆变电路。
由芯片ＩC2及其外围电路、三极管VT5、VT8、MOS 功率管VＴ6、VＴ7、ＶＴ9、VＴ10以及22０V／50kHz整流、滤波电路 VＤ5－V Ｄ8、Ｃ１2等共同组成220V/50ｋHz高频交流电变换为２20V/5０Hz工频交流电得转换电路,最后通过XAC插座输出220V /50Ｈz交流电供各种便携式电器使用、ﻫ图1中IC1、IC２采用了TＬ494ＣN(或ＫA7500C)芯片,构成车载逆变器得核心控制电路。
TL4９4CＮ就是专用得双端式开关电源控制芯片,其尾缀字母CN表示芯片得封装外形为双列直插式塑封结构,工作温度范围为0℃-７0℃,极限工作电源电压为7V～40Ｖ,最高工作频率为300kHz。
常见车载逆变器电路图及维修要点常见车载逆变器电路图及维修要点一常见款式车载逆变器产品的主要指标输入电压：DC 10V～14.5V；输出电压：AC 200V～220V±10％；输出频率：50Hz±5％；输出功率：70W～150W；转换效率：大于85％；逆变工作频率：30kHz～50kHz。
二常见车载逆变器产品的电路图及工作原理目前市场上销售量最大、最常见的车载逆变器的输出功率为70W－150W，逆变器电路中主要采用TL494或KA7500芯片为主的脉宽调制电路。
一款最常见的车载逆变器电路原理图见图1。
车载逆变器的整个电路大体上可分为两大部分，每部分各采用一只TL494或KA7500芯片组成控制电路，其中第一部分电路的作用是将汽车电瓶等提供的12V直流电，通过高频PWM (脉宽调制)开关电源技术转换成30kHz－50kHz、220V左右的交流电；第二部分电路的作用则是利用桥式整流、滤波、脉宽调制及开关功率输出等技术，将30kHz～50kHz、220V左右的交流电转换成50Hz、220V的交流电。
1.车载逆变器电路工作原理电路中，由芯片IC1及其外围电路、三极管VT1、VT3、MOS功率管VT2、VT4以及变压器T1组成12V直流变换为220V/50kHz交流的逆变电路。
由芯片IC2及其外围电路、三极管VT5、VT8、MOS功率管VT6、VT7、VT9、VT10以及220V/50kHz整流、滤波电路VD5－VD8、C12等共同组成220V/50kHz高频交流电变换为220V/50Hz工频交流电的转换电路，最后通过XAC插座输出220V/50Hz交流电供各种便携式电器使用。
IC1、IC2采用了TL494CN(或KA7500C)芯片，构成车载逆变器的核心控制电路。
TL494CN是专用的双端式开关电源控制芯片，其尾缀字母CN表示芯片的封装外形为双列直插式塑封结构，工作温度范围为0℃-70℃，极限工作电源电压为7V～40V，最高工作频率为300kHz。
汽车逆变器工作原理汽车逆变器是一种将汽车电池的直流电转换为交流电以供汽车电器设备使用的装置。
其工作原理基本包括以下几个步骤：1. 直流输入：汽车逆变器首先接收来自汽车电池的直流输入电力。
汽车电池通常以12伏特的电压提供直流电。
逆变器必须能够适应不同的电压变化以满足不同的用途。
2. 逆变器控制：逆变器中的电子控制单元（ECU）对输入的直流电进行控制和监测。
ECU使用内部传感器来检测电压、电流和温度等参数，并根据相关算法进行电路调整，以确保逆变器的正常工作。
3. 直流-交流转换：在经过ECU的控制后，逆变器将直流电转换为交流电。
这一过程通常通过使用大功率的晶体管或场效应晶体管来实现。
这些晶体管可以将直流电转换为高频交流电。
4. 脉宽调制（PWM）：逆变器通过脉宽调制技术来控制输出的交流电的频率和幅度。
脉宽调制是一种控制技术，在其基础上，逆变器将直流电转换为具有固定频率的“脉冲信号”。
通过调整每个脉冲的脉宽，可以达到控制输出电流的目的。
5. 输出滤波：逆变器输出的交流电一般会通过滤波电路进行滤波处理，以去除可能存在的高频噪声和谐波。
滤波后的交流电将更加纯净和稳定，以满足汽车电器设备的使用要求。
6. 输出电压控制：根据汽车电器设备的要求，逆变器将输出电压进行调整。
通常，在12伏特的汽车电池系统中，逆变器可以输出120伏特的交流电。
输出电压的稳定性和质量是逆变器的关键指标之一。
总之，汽车逆变器通过将汽车电池的直流电转换为交流电，并进行控制和滤波处理，为各种汽车电器设备提供所需的电力。
它在汽车工程中起着至关重要的作用，使得车辆的电子设备能够正常运行。
创作编号：GB8878185555334563BT9125XW创作者：凤呜大王*最常见的车载逆变器电路原理图见图1。
车载逆变器的整个电路大体上可分为两大部分，每部分各采用一只TL494或KA7500芯片组成控制电路，其中第一部分电路的作用是将汽车电瓶等提供的12V直流电，通过高频PWM (脉宽调制)开关电源技术转换成30kHz－50kHz、220V左右的交流电；第二部分电路的作用则是利用桥式整流、滤波、脉宽调制及开关功率输出等技术，将30kHz～50kHz、220V左右的交流电转换成50Hz、220V的交流电。
车载逆变器电路工作原理图1电路中，由芯片IC1及其外围电路、三极管VT1、VT3、MOS功率管VT2、VT4以及变压器T1组成12V直流变换为220V/50kHz交流的逆变电路。
由芯片IC2及其外围电路、三极管VT5、VT8、MOS功率管VT6、VT7、VT9、VT10以及220V/50kHz整流、滤波电路VD5－VD8、C12等共同组成220V/50kHz高频交流电变换为220V/50Hz工频交流电的转换电路，最后通过XAC插座输出220V /50Hz交流电供各种便携式电器使用。
图1中IC1、IC2采用了TL494CN(或KA7500C)芯片，构成车载逆变器的核心控制电路。
TL494CN是专用的双端式开关电源控制芯片，其尾缀字母CN表示芯片的封装外形为双列直插式塑封结构，工作温度范围为0℃-70℃，极限工作电源电压为7V～40V，最高工作频率为300kHz。
TL494芯片内置有5V基准源，稳压精度为5 V±5％，负载能力为10mA，并通过其14脚进行输出供外部电路使用。
TL494芯片还内置2只NPN功率输出管，可提供500mA的驱动能力。
TL494芯片的内部电路图1电路中IC1的15脚外围电路的R1、C1组成上电软启动电路。
上电时电容C1两端的电压由0V逐步升高，只有当C1两端电压达到5V以上时，才允许IC1内部的脉宽调制电路开始工作。
常见车载逆变器电路图及维修要点随着汽车的普及和人们对汽车电子设备的需求增加，车载逆变器作为一种将DC（直流）电能转换为AC（交流）电能的设备，被广泛应用于车内电子设备的供电中。
本文将介绍常见车载逆变器的电路图，并重点探讨其维修要点。
一、常见车载逆变器电路图1. 单晶片逆变器电路图单晶片逆变器电路图是一种简单且常见的车载逆变器电路图。
它由直流输入电源、逆变器电路、输出滤波电路和控制电路组成。
其中，直流输入电源为逆变器提供工作电源，逆变器电路将DC电能经过逆变转换为交流电能，输出滤波电路用于对逆变器输出的交流电进行滤波处理，使其更加纯净稳定，控制电路用于对逆变器的工作状态进行控制。
2. 双向逆变器电路图双向逆变器电路图是一种可以实现双向能量流动的车载逆变器电路图。
它不仅可以将车辆的DC电能转换为AC电能供电给车内电子设备，还可以将AC电能转换为DC电能进行回馈充电。
这种逆变器通常用于混合动力车辆或电动汽车中，用于实现能量的高效利用和储存。
二、车载逆变器的维修要点1. 检查输入电源在进行车载逆变器的维修前，首先要检查逆变器的输入电源是否正常。
可以通过使用万用表测量输入电源的电压和电流来判断。
如果输入电源异常或不稳定，可能会导致逆变器无法正常工作，因此在维修过程中需要及时排除输入电源的故障。
2. 检查输出电路如果车载逆变器无法输出正常的交流电能，可以通过检查输出电路来定位问题。
可以使用万用表或示波器测量输出电压和电流，判断电路是否正常。
如果输出电路存在问题，可能是逆变器电路板上的元件损坏或焊接问题，需要进行修复或更换。
3. 检查保护措施车载逆变器通常具备过载保护、过温保护等功能。
在维修过程中，需要检查这些保护措施是否正常工作。
可以通过人工模拟过载或过温状态，观察逆变器的反应来判断保护措施是否有效。
如果保护措施不起作用，可能是保护元件损坏或控制电路故障，需要及时修复。
4. 检查散热系统车载逆变器在工作过程中会产生一定的热量，为了保证逆变器的正常工作和寿命，散热系统是非常重要的。
一市场上常见款式车载逆变器产品的主要指标输入电压：DC 10V～14.5V；输出电压：AC 200V～220V±10％；输出频率：50Hz±5％；输出功率：7 0W ～150W；转换效率：大于85％；逆变工作频率：30kHz～50kHz。
二常见车载逆变器产品的电路图及工作原理目前市场上销售量最大、最常见的车载逆变器的输出功率为70W－150W，逆变器电路中主要采用TL49 4或KA7500芯片为主的脉宽调制电路。
一款最常见的车载逆变器电路原理图见图1。
车载逆变器的整个电路大体上可分为两大部分，每部分各采用一只TL494或KA7500芯片组成控制电路，其中第一部分电路的作用是将汽车电瓶等提供的12V直流电，通过高频PWM (脉宽调制)开关电源技术转换成30kHz－50kHz、220V左右的交流电；第二部分电路的作用则是利用桥式整流、滤波、脉宽调制及开关功率输出等技术，将30kHz～50kHz、220V左右的交流电转换成50Hz、220V的交流电。
1.车载逆变器电路工作原理图1电路中，由芯片IC1及其外围电路、三极管VT1、VT3、MOS功率管VT2、VT4以及变压器T1组成12V直流变换为220V/50kHz交流的逆变电路。
由芯片IC2及其外围电路、三极管VT5、VT8、MOS功率管VT6、VT7、VT9、VT10以及220V/50kHz整流、滤波电路VD5－VD8、C12等共同组成220V/50kHz高频交流电变换为220V/50Hz工频交流电的转换电路，最后通过XAC插座输出220V/50Hz交流电供各种便携式电器使用。
图1中IC1、IC2采用了TL494CN(或KA7500C)芯片，构成车载逆变器的核心控制电路。
TL494CN是专用的双端式开关电源控制芯片，其尾缀字母CN表示芯片的封装外形为双列直插式塑封结构，工作温度范围为0℃-70℃，极限工作电源电压为7V～40V，最高工作频率为300kHz。
TL494芯片内置有5V基准源，稳压精度为5 V±5％，负载能力为10mA，并通过其14脚进行输出供外部电路使用。
TL494芯片还内置2只NPN功率输出管，可提供500mA的驱动能力。
TL494芯片的内部电路如图2所示。
图1电路中IC1的15脚外围电路的R1、C1组成上电软启动电路。
上电时电容C1两端的电压由0V逐步升高，只有当C1两端电压达到5V以上时，才允许IC1内部的脉宽调制电路开始工作。
当电源断电后，C1通过电阻R2放电，保证下次上电时的软启动电路正常工作。
IC1的15脚外围电路的R1、Rt、R2组成过热保护电路，Rt为正温度系数热敏电阻，常温阻值可在150Ω～300Ω范围内任选，适当选大些可提高过热保护电路启动的灵敏度。
热敏电阻Rt安装时要紧贴于MOS功率开关管VT2或VT4的金属散热片上，这样才能保证电路的过热保护功能有效。
IC1的15脚的对地电压值U是一个比较重要的参数，图1电路中U≈Vcc×R2÷ (R1+Rt+R2)V，常温下的计算值为U≈6.2V。
结合图1、图2可知，正常工作情况下要求IC1的15脚电压应略高于16脚电压(与芯片14脚相连为5V)，其常温下6.2V的电压值大小正好满足要求，并略留有一定的余量。
当电路工作异常，MOS功率管VT2或VT4的温升大幅提高，热敏电阻Rt的阻值超过约4kΩ时，IC1内部比较器1的输出将由低电平翻转为高电平，IC1的3脚也随即翻转为高电平状态，致使芯片内部的P WM 比较器、“或”门以及“或非”门的输出均发生翻转，输出级三极管VT1和三极管VT2均转为截止状态。
当IC1内的两只功率输出管截止时，图1电路中的VT1、VT3将因基极为低电平而饱和导通，VT1、VT3导通后，功率管VT2和VT4将因栅极无正偏压而处于截止状态，逆变电源电路停止工作。
IC1的1脚外围电路的VDZ1、R5、VD1、C2、R6构成12V输入电源过压保护电路，稳压管VDZ1的稳压值决定了保护电路的启动门限电压值，VD1、C2、R6还组成保护状态维持电路，只要发生瞬间的输入电源过压现象，保护电路就会启动并维持一段时间，以确保后级功率输出管的安全。
考虑到汽车行驶过程中电瓶电压的正常变化幅度大小，通常将稳压管VDZ1的稳压值选为15V或16V较为合适。
IC1的3脚外围电路的C3、R5是构成上电软启动时间维持以及电路保护状态维持的关键性电路，实际上不管是电路软启动的控制还是保护电路的启动控制，其最终结果均反映在IC1的3脚电平状态上。
电路上电或保护电路启动时，IC1的3脚为高电平。
当IC1的3脚为高电平时，将对电容C3充电。
这导致保护电路启动的诱因消失后，C3通过R5放电，因放电所需时间较长，使得电路的保护状态仍得以维持一段时间。
当IC1的3脚为高电平时，还将沿R8、VD4对电容C7进行充电，同时将电容C7两端的电压提供给I C2的4脚，使IC2的4脚保持为高电平状态。
从图2的芯片内部电路可知，当4脚为高电平时，将抬高芯片内死区时间比较器同相输入端的电位，使该比较器输出保持为恒定的高电平，经“或”门、“或非”门后使内置的三极管VT1和三极管VT2均截止。
图1电路中的VT5和VT8处于饱和导通状态，其后级的MOS 管VT6和VT9将因栅极无正偏压而都处于截止状态，逆变电源电路停止工作。
IC1的5脚外接电容C4(472)和6脚外接电阻R7(4k3)为脉宽调制器的定时元件，所决定的脉宽调制频率为fosc=1.1÷ (0.0047×4.3)kHz≈50kHz。
即电路中的三极管VT1、VT2、VT3、VT4、变压器T1的工作频率均为50kHz左右，因此T1应选用高频铁氧体磁芯变压器，变压器T1的作用是将12V脉冲升压为220V的脉冲，其初级匝数为20×2，次级匝数为380。
IC2的5脚外接电容C8(104)和6脚外接电阻R14(220k)为脉宽调制器的定时元件，所决定的脉宽调制频率为fosc=1.1÷ (C8×R14)=1.1÷(0.1×220)kHz≈50Hz。
R29、R30、R27、C11、VDZ2组成XAC插座220V输出端的过压保护电路，当输出电压过高时将导致稳压管VDZ2击穿，使IC2的4脚对地电压上升，芯片IC2内的保护电路动作，切断输出。
车载逆变器电路中的MOS管VT2、VT4有一定的功耗，必须加装散热片，其他器件均不需要安装散热片。
当车载逆变器产品持续应用于功率较大的场合时，需在其内部加装12V小风扇以帮助散热。
2.电路中的元器件参数电路中各元器件的参数列于附表。
三.车载逆变器产品的维修要点由于车载逆变器电路一般都具有上电软启动功能，因此在接通电源后要等5s-30s后才会有交流220V的输出，同时LED指示灯点亮。
当LED指示灯不亮时，则表明逆变电路没有工作。
当接通电源30s以上，LED指示灯还没有点亮时，则需要测量XAC输出插座处的交流电压值，若该电压值为正常的220V左右，则说明仅仅是LED指示灯部分的电路出现了故障；若经测量XAC输出插座处的交流电压值为0，则说明故障原因为逆变器前级的逆变电路没有工作，可能是芯片IC1内部的保护电路已经启动。
判断芯片IC1内部保护电路是否启动的方法是：用万用表的直流电压挡测量芯片IC1的3脚对地直流电压值，若该电压在1V以上则说明芯片内部的保护电路已经启动了，否则说明故障原因是非保护电路动作所致。
若芯片IC1的3脚对地电压值在1V以上，表明芯片内部的保护电路已启动时，需进一步用万用表的直流电压挡测试芯片IC1的15、16脚之间的直流电压，以及芯片IC1的1、2脚之间的直流电压。
正常情况下，图1电路中芯片IC1的15脚对地直流电压应高于16脚对地直流电压，2脚对地的直流电压应高于1脚对地的直流电压，只有当这两个条件同时得到满足时，芯片IC1的3脚对地直流电压才能为正常的0V左右，逆变电路才能正常工作。
若发现某测试电压不满足上述关系时，只需按相应支路去查找故障原因，即可解决问题。
四.车载逆变器产品的主要元器件参数及代换图1电路中的主要器件有驱动管SS8550、KSP44，MOS功率开关管IRFZ48N、IRF740A，快恢复整流二极管HER306以及PWM 控制芯片TL494CN (或KA7500C)。
SS8550为TO-92形式封装的PNP型三极管。
其引脚电极的识别方法是，当面向三极管的印字标识面时，引脚1为发射极E、2为基极B、3为集电极C。
SS8550的主要参数指标为：BVCBO=-40V，BVCEO=-25V，VCE(S)=-0.28V，VBE(ON)=-0.66V ，fT= 200MHz，ICM=1.5A，PCM=1W，TJ= 150℃，hFE=85～160(B)、120～200(C)、160～300(D)。
与TO-92形式封装的SS8550相对应的表贴器件型号为S8550LT1，其封装形式为SOT-23。
SS8550为目前市场上较为常见、易购的三极管，价格也比较便宜，单只售价仅0.3元左右。
KSP44为TO-92形式封装的NPN型三极管。
其引脚电极的识别方法是，当面向三极管的印字标识面时，其引脚1为发射极E、2为基极B、3为集电极C。
KSP44的主要参数指标为：BVCBO=500V ，BVCEO=400V，VCE(S)=0.5V ，VBE(ON)=0.75V ，ICM =300mA ，PCM=0.625W ，TJ=150℃，hFE=40～200。
KSP44为电话机中常用的高压三极管，当KSP44损坏而无法买到时，可用日光灯电路中常用的三极管K SE13001进行代换。
KSE13001为FAIRCHILD公司产品，主要参数为BVCBO=400V，BVCEO=400V，IC M=100mA，PCM=0.6W，hFE=40～80。
KSE13001的封装形式虽然同样为TO-92，但其引脚电极的排序却与KSP44不同，这一点在代换时要特别注意。
KSE13001引脚电极的识别方法是，当面向三极管的印字标识面时，其引脚电极1为基极B、2为集电极C、3为发射极E。
IRFZ48N为TO-220形式封装的N沟道增强型MOS快速功率开关管。
其引脚电极排序1为栅极G、2为漏极D、3为源极S。
IRFZ48N的主要参数指标为：VDss=55V，ID=66A，Ptot=140W，TJ=175℃，RDS (ON)≤16mΩ 。
当IRFZ48N损坏无法买到时，可用封装形式和引脚电极排序完全相同的N沟道增强型MOS开关管IRF 3205进行代换。
IRF3205的主要参数为VDss=55V，ID=110A，RDS(ON)≤8mΩ。
