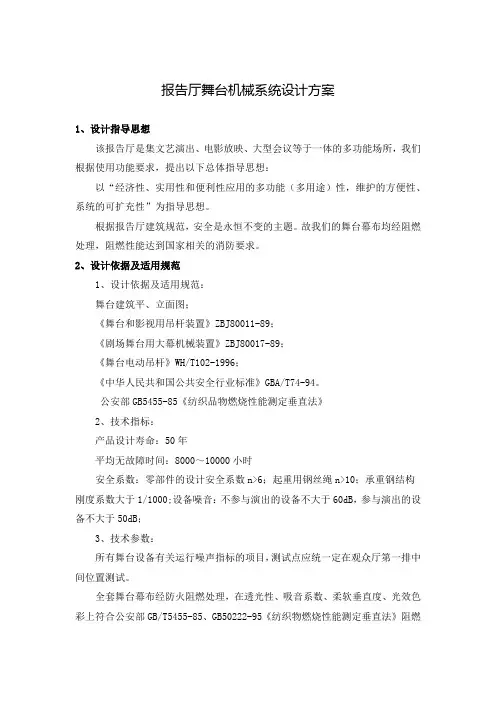

报告厅舞台机械系统设计方案1、设计指导思想该报告厅是集文艺演出、电影放映、大型会议等于一体的多功能场所，我们根据使用功能要求，提出以下总体指导思想：以“经济性、实用性和便利性应用的多功能（多用途）性，维护的方便性、系统的可扩充性”为指导思想。
根据报告厅建筑规范，安全是永恒不变的主题。
故我们的舞台幕布均经阻燃处理，阻燃性能达到国家相关的消防要求。
2、设计依据及适用规范1、设计依据及适用规范：舞台建筑平、立面图；《舞台和影视用吊杆装置》ZBJ80011-89；《剧场舞台用大幕机械装置》ZBJ80017-89；《舞台电动吊杆》WH/T102-1996；《中华人民共和国公共安全行业标准》GBA/T74-94。
公安部GB5455-85《纺织品物燃烧性能测定垂直法》2、技术指标：产品设计寿命：50年平均无故障时间：8000～10000小时安全系数：零部件的设计安全系数n>6；起重用钢丝绳n>10；承重钢结构刚度系数大于1/1000;设备噪音：不参与演出的设备不大于60dB，参与演出的设备不大于50dB；3、技术参数：所有舞台设备有关运行噪声指标的项目，测试点应统一定在观众厅第一排中间位置测试。
全套舞台幕布经防火阻燃处理，在透光性、吸音系数、柔软垂直度、光效色彩上符合公安部GB/T5455-85、GB50222-95《纺织物燃烧性能测定垂直法》阻燃要求和定级标准。
3、工程设计定位设计合理，我们充分考虑了该报告厅的各项需要；机械部分运行可靠；控制方面采用先进的PSTN系列PLC控制系统，操作方便，安全可靠。
4、舞台机械设备概述舞台机械是为了使演出的效果更加完美从而引领观众进入更深的艺术境界而采用的各类机械装置的总称，是艺术创作必不可少的科学技术结晶。
为了适应当代表演艺术的要求，舞台机械也需要精度、系列化的机械系统。
由于采用了先进的技术，因此控制精度可以达到很高，平稳性、宁静度、安全性等也均能满足使用要求，令演出成为更加绚丽多彩的舞台艺术，满足人们高尚的精神需要。

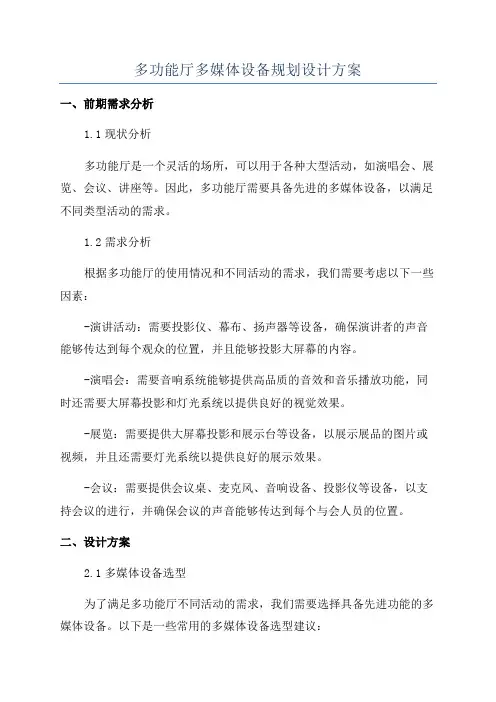

多功能厅多媒体设备规划设计方案一、前期需求分析1.1现状分析多功能厅是一个灵活的场所，可以用于各种大型活动，如演唱会、展览、会议、讲座等。
因此，多功能厅需要具备先进的多媒体设备，以满足不同类型活动的需求。
1.2需求分析根据多功能厅的使用情况和不同活动的需求，我们需要考虑以下一些因素：-演讲活动：需要投影仪、幕布、扬声器等设备，确保演讲者的声音能够传达到每个观众的位置，并且能够投影大屏幕的内容。
-演唱会：需要音响系统能够提供高品质的音效和音乐播放功能，同时还需要大屏幕投影和灯光系统以提供良好的视觉效果。
-展览：需要提供大屏幕投影和展示台等设备，以展示展品的图片或视频，并且还需要灯光系统以提供良好的展示效果。
-会议：需要提供会议桌、麦克风、音响设备、投影仪等设备，以支持会议的进行，并确保会议的声音能够传达到每个与会人员的位置。
二、设计方案2.1多媒体设备选型为了满足多功能厅不同活动的需求，我们需要选择具备先进功能的多媒体设备。
以下是一些常用的多媒体设备选型建议：-投影仪：选择高分辨率、高亮度的投影仪，并且支持无线投屏功能，方便与来宾共享内容。
-幕布：选择高品质的幕布，确保投影画面的清晰度和亮度。
-音响系统：选择具备高保真音效和广播功能的音箱，并且支持多种音频输入方式，如无线、蓝牙、USB等。
-灯光系统：选择可调节亮度和颜色的灯光系统，以满足不同活动的需求。
-会议设备：选择高灵敏度的会议麦克风，支持多麦克风、扩音功能，同时还需要选择具备优秀音效和功能的音响设备。
2.2设备布局设计在设计多功能厅的多媒体设备布局时，需要考虑以下几个因素：-观众视角：设备需要根据观众的视角进行布置，以确保每个观众都能够清楚地看到和听到演出或讲座的内容。
-设备安全：设备需要合理布置，防止设备被损坏或被观众触碰到。
-便捷性：设备布局需要方便维护和操作，如数据线的接入、设备的开关控制等。
2.3控制系统设计为了方便管理和控制多媒体设备，我们需要设计一个先进的控制系统，推荐以下一些功能：-统一控制界面：通过一个综合的控制界面，可以实现对所有设备的控制和管理。

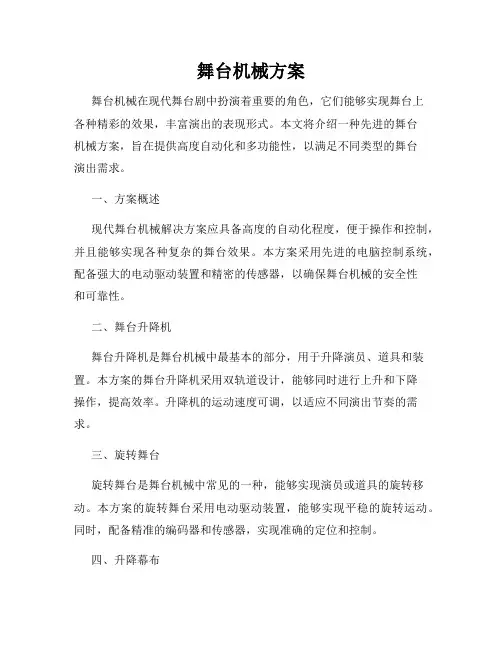

舞台机械方案舞台机械在现代舞台剧中扮演着重要的角色，它们能够实现舞台上各种精彩的效果，丰富演出的表现形式。
本文将介绍一种先进的舞台机械方案，旨在提供高度自动化和多功能性，以满足不同类型的舞台演出需求。
一、方案概述现代舞台机械解决方案应具备高度的自动化程度，便于操作和控制，并且能够实现各种复杂的舞台效果。
本方案采用先进的电脑控制系统，配备强大的电动驱动装置和精密的传感器，以确保舞台机械的安全性和可靠性。
二、舞台升降机舞台升降机是舞台机械中最基本的部分，用于升降演员、道具和装置。
本方案的舞台升降机采用双轨道设计，能够同时进行上升和下降操作，提高效率。
升降机的运动速度可调，以适应不同演出节奏的需求。
三、旋转舞台旋转舞台是舞台机械中常见的一种，能够实现演员或道具的旋转移动。
本方案的旋转舞台采用电动驱动装置，能够实现平稳的旋转运动。
同时，配备精准的编码器和传感器，实现准确的定位和控制。
四、升降幕布升降幕布被广泛应用于不同类型的舞台演出中，能够实现场景的切换和效果的呈现。
本方案的升降幕布采用高功率电机驱动，具备快速升降和平稳停止的特点。
同时，采用高精度的光电传感器，实现准确的幕布位置控制。
五、灯光效果灯光效果在舞台剧表演中起到至关重要的作用，能够提升舞台效果和氛围。
本方案的灯光系统采用先进的LED灯具，具备丰富的色彩和光线效果，通过舞台机械的旋转和升降，能够实现多样化的灯光变化，增强演出的视觉冲击力。
六、音效设备音效设备是舞台演出中必不可少的一部分，它能够为观众提供身临其境的听觉体验。
本方案的音效设备采用先进的音频处理技术，配备高质量的音箱和调音台，能够实现立体声和环绕音效的输出，使观众沉浸在舞台剧的音乐和声音中。
七、总控制系统为了实现舞台机械各部件的协调运动和效果的精确控制，本方案采用先进的总控制系统。
该系统采用人机界面，操作简便直观，能够实时监测和调整舞台机械的各项参数。
同时，具备故障检测和自动保护功能，提高舞台机械的安全性和可靠性。

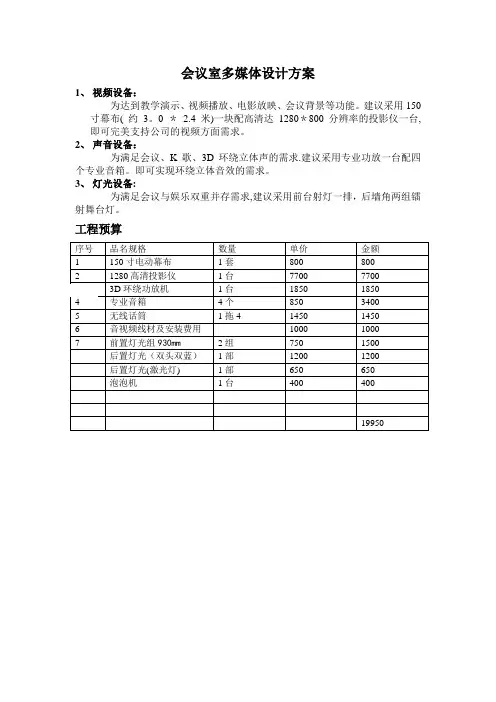

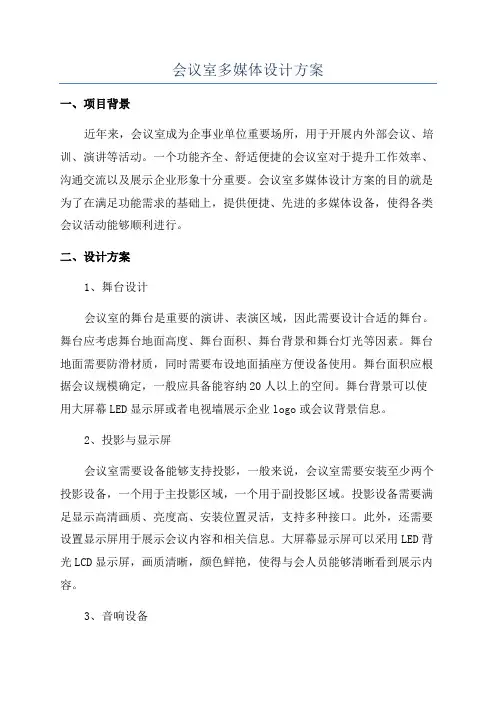

会议室多媒体设计方案一、项目背景近年来，会议室成为企事业单位重要场所，用于开展内外部会议、培训、演讲等活动。
一个功能齐全、舒适便捷的会议室对于提升工作效率、沟通交流以及展示企业形象十分重要。
会议室多媒体设计方案的目的就是为了在满足功能需求的基础上，提供便捷、先进的多媒体设备，使得各类会议活动能够顺利进行。
二、设计方案1、舞台设计会议室的舞台是重要的演讲、表演区域，因此需要设计合适的舞台。
舞台应考虑舞台地面高度、舞台面积、舞台背景和舞台灯光等因素。
舞台地面需要防滑材质，同时需要布设地面插座方便设备使用。
舞台面积应根据会议规模确定，一般应具备能容纳20人以上的空间。
舞台背景可以使用大屏幕LED显示屏或者电视墙展示企业logo或会议背景信息。
2、投影与显示屏会议室需要设备能够支持投影，一般来说，会议室需要安装至少两个投影设备，一个用于主投影区域，一个用于副投影区域。
投影设备需要满足显示高清画质、亮度高、安装位置灵活，支持多种接口。
此外，还需要设置显示屏用于展示会议内容和相关信息。
大屏幕显示屏可以采用LED背光LCD显示屏，画质清晰，颜色鲜艳，使得与会人员能够清晰看到展示内容。
3、音响设备会议室需要提供清晰的音响设备，以确保与会人员能够听到清晰的声音。
音响系统应该包括主音箱、副音箱和会场扩音器，可调节音量和音质。
此外，还需要设置无线麦克风和各种输入接口，以便接入其他设备进行讲话、讨论等。
4、智能控制系统为了方便使用和集中控制，会议室需要配置智能控制系统。
通过该系统，可以实现对投影设备、音响设备、照明设备、窗帘等的远程控制。
通过预设场景，可以一键操控会议室的各项设备，提高使用效率。
此外，智能控制系统还可以实现会议记录、会议纪要、会议预约等功能的管理。
5、网络连接会议室应该提供稳定可靠的网络连接，以支持参会人员进行在线浏览、文件共享以及在线视频会议等活动。
网络连接应覆盖整个会议室及周边区域，且拥有足够的带宽满足多人同时使用。
酒店大型多功能厅舞台灯光音响及机械设备设计方案第一章音频扩声系统概述1.1.系统设计概述宴会厅在使用上有自己的特点：有良好的音色，满足会议、文艺演出、婚宴、企业演讲的音视频使用要求，考虑能适应不同使用环境的调整：例如报告、学术交流。
系统应该具备可靠的运行、先进的性能，在这个基础上，以实用为标准，设计应该具备较高的性价比。
设计满足性能先进、质量可靠、操作容易、维护简便的要求。
要合理考虑余量，以备以后的发展需要。
1.2.工程建设目标此次工程项目是承担山东省金乡市星级酒店多功能厅的舞台扩声、舞台灯光系统及舞台升降机械系统的设计、施工。
设计原则以满足多功能厅、会议室的场地音频扩声、会议发言、舞台灯光系统、远期扩展、各多功能厅的设备/信号方便管理及使用的目标。
满足以上功能实现的活动环境，本系统方案的设计拟由几个子系统组成：音响扩声系统、大屏显示系统、会议发言系统、舞台灯光系统、信号处理系统和舞台升降机械系统。
针对信息化建设需求，在满足“对系统最优、对建设方有利”原则下，我们对扩声系统作出了以下设计。
观众厅主扩声系统采用左右通道+中央通道+超低音+补声扩声方式，扩声系统中扬声器的选用达到GB50371-2006中所规定的文艺演出类扩声系统一级标准，左右扬声器组覆盖全场，达到一级指标要求。
满足以下几项重要声学特性技术指标：观众具有均匀的扩声声场、足够的声压级、良好的声像定位性和足够大的动态范围、低失真；能满足各类剧目表演者所需要的声音重放；观众席前区中心位置即演出贵宾席的扩声效果与声音质量，提供充分的直达声和声像定位；良好的音乐明晰度和语言清晰度；合适的声场混响时间RT值（由建声设计装修满足）；扩声系统声学特性指标要达到并部分超过“音乐一级标准”。
系统基本配置及功能根据要建成具有高水平的大型多功能厅的要求，我公司在设计系统时，精心挑选系统设备，使完成后的系统具有先进后、实用性、高可靠性及方便扩展等特点。
以大型舞台为例其基本配置如下：1.3. 700平方大型宴会厅（1）会议室设计1套大屏幕LED显示系统用于本报告厅的文档、图形、图像、影像信息等内容显示使用，能清晰演示所需的效果。

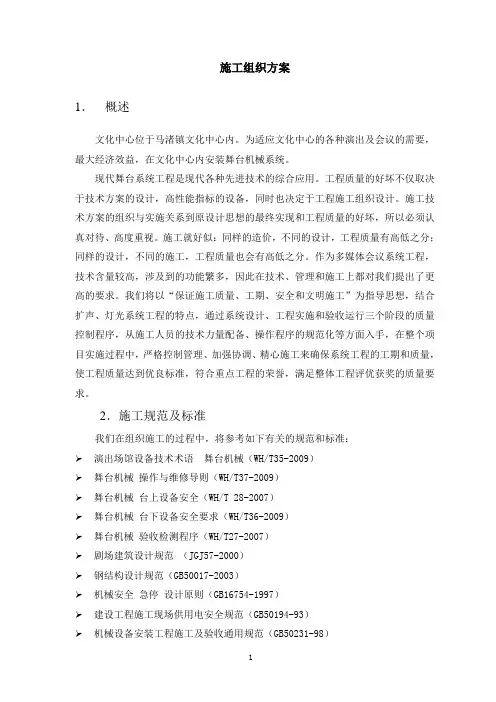

施工组织方案1．概述文化中心位于马渚镇文化中心内。
为适应文化中心的各种演出及会议的需要，最大经济效益，在文化中心内安装舞台机械系统。
现代舞台系统工程是现代各种先进技术的综合应用。
工程质量的好坏不仅取决于技术方案的设计，高性能指标的设备，同时也决定于工程施工组织设计。
施工技术方案的组织与实施关系到原设计思想的最终实现和工程质量的好坏，所以必须认真对待、高度重视。
施工就好似：同样的造价，不同的设计，工程质量有高低之分；同样的设计，不同的施工，工程质量也会有高低之分。
作为多媒体会议系统工程，技术含量较高，涉及到的功能繁多，因此在技术、管理和施工上都对我们提出了更高的要求。
我们将以“保证施工质量、工期、安全和文明施工”为指导思想，结合扩声、灯光系统工程的特点，通过系统设计、工程实施和验收运行三个阶段的质量控制程序，从施工人员的技术力量配备、操作程序的规范化等方面入手，在整个项目实施过程中，严格控制管理、加强协调、精心施工来确保系统工程的工期和质量，使工程质量达到优良标准，符合重点工程的荣誉，满足整体工程评优获奖的质量要求。
2．施工规范及标准我们在组织施工的过程中，将参考如下有关的规范和标准：演出场馆设备技术术语舞台机械（WH/T35-2009）舞台机械操作与维修导则（WH/T37-2009）舞台机械台上设备安全（WH/T 28-2007）舞台机械台下设备安全要求（WH/T36-2009）舞台机械验收检测程序（WH/T27-2007）剧场建筑设计规范（JGJ57-2000）钢结构设计规范（GB50017-2003）机械安全急停设计原则（GB16754-1997）建设工程施工现场供用电安全规范（GB50194-93）机械设备安装工程施工及验收通用规范（GB50231-98）通用用电设备配电设计规范（GB 50055-93）低压配电装置及线路设计规范（GB 50054-95）电气装置安装工程电气设备交接试验标准（GB50150-91）电气装置安装工程电缆线路施工及验收规范（GB 50168-92）电气装置安装工程接地装置施工及验收规范（GB 50169-92）电气装置安装工程盘、柜及二次回路结线施工及验收规范（GB50171-92）电气装置安装工程施工及验收规范（GB50254-50259-96）3．主要施工技术措施3.1．严格按照安装工序施工1．主要设备、材料进场验收对合格证明文件确认，并进行外观检查，以消除运输保管中的缺陷。
会议中心舞台机械方案会议中心机械方案会展中心不仅作为会议场所，而且从功能上要尽可能有多样性。
既要满足专业演出的需要，还要满足各类会议、电视拍摄录像及现场直播的功能要求。
我公司专业设计、生产、安装舞台设备，根据专业需要、时代要求、功能特点，我们对舞台设备的配置做如下设计方案供领导参考。
舞台机械系统设计方案台上机械是在舞台台面以上,其下方允许人员长期停留的,为舞台灯光、布景、幕布及表演区域的分割提供操作载体的悬吊机械设备。
（一）台上机械的基本类型一般地，舞台内从台口线到天幕分布着以下几种机械设备：大幕机、幕类吊杆、二道幕机、灯光吊杆等。
前沿幕、大幕机、分布于舞台台口区域，大约占去舞台进深2m左右；边沿幕杆、灯光吊杆按表演区景区、天幕区的划分排布，景区进深一般为2m—3m；景物吊杆一般分布于各个景区，均匀排布，间距最小不超过250mm。
此外，舞台的天幕灯区分布着2—3道灯光吊杆，距天幕距离约为3m—4m，天幕框也可以用幕布吊杆悬吊，作上下升降运动。
（二）台上机械的技术特点由于台上机械设备大多为悬挂设备，平时使用时，人员在其下方停留时间长，所以台上机械的安全性尤为重要；其次，台上机械的动力机构及中间传动滑轮安装于两侧天桥或是栅顶，机械设备的运动易引起舞台空间的共振，所以台上机械的振动和噪声也应得以控制。
鉴于以上两点，台上机械有着它特殊的技术要求，具体说来，主要有以下几点：1、悬吊部件。
（与承受悬吊负荷的机器相连的部件，如钢丝绳、链条）在设计中的安全系数不低于10，单股钢丝绳额定强度必须不小1100N/mm2。
2、丝绳在卷进饶出滑轮或是卷筒时，钢丝绳与绳槽的方向线偏角不小超过2。
3、滑轮名义直径（钢丝绳实际中心之间的距离）必须不小于钢丝绳直径的20倍；滑轮必须带有可靠的防脱槽的机构。
4、对于利用摩擦驱动的对重曳引方式来说，曳引轮的名义直径（钢丝绳缠绕一圈绳实际中心之间的距离）必须不小于钢丝绳直径的40倍，曳引轮绳槽的形状推荐使用当量摩擦系数较大的带切口的楔行槽。
武警报告厅舞台机械幕布设计技术方案武警报告厅舞台机械、幕布系统设计说明舞台机械系统根据建筑图纸、相关标准及会议的需要，鉴于报告厅的实际情况，在设计载荷允许的范围内，在舞台上放设置与实际建筑相适应的机械设备，尽量满足会议和中小型文艺演出需要。
机械设备采用国产着名品牌，以保证设备安全、可靠。
根据剧场的实际情况和使用情况合理布置电动吊杆，其中电动吊杆12道，每根吊杆承重400Kg；灯光吊杆8道，每根吊杆承重600Kg，来进行设计。
一、设计依据《镜框台口箱型舞台的基本要求》《剧场设备配重规范》（舞台机械部分）《剧场建筑设计规范》JGJ57—2000《建筑设计防火规范》GBJ16—87（1997年板），《舞台影视用吊杆装置》ZBJ8011—88《剧场舞台用大幕机械装置》ZBJ80017—89《舞台电动单点吊机》WH/T0102—1996《钢结构设计规范》GB17—1988《起重机设计规范》GB3811《起重机机械安全规范》GB6067《起重机械验收规范和程序》GB5906《供配电系统设计规范》GB50052—1995《低压配电设计规范》GB50054—1995《通用用电设备配电设计规范》GB50055—1993《电力装置的绝电保护和自动装置设计规范》GB50062—1992《电力工程电缆的设计规范》GB50217—1994《接地装置施工及验收规范》GB50160—1992《电缆线路施工及验收规范》GB50168—1992《电气装置安装工程施工及验收规范》GBJ232二. 设计概述舞台机械作为一种非常专业的领域，非常讲究工艺设计和技术要求。
以确保设备功能的完美以及使用的安全和可靠。
建筑设计必须为舞台设计提供足够的空间尺度，满足台上机械布置。
同时在设计时应考虑舞台机械设备荷载、预埋件、用电负荷等要求。
舞台机械设计不仅要满足舞美及舞台其它设备的布置要求，而且还要满足所有舞台设备的安装、检修、操作等使用要求。
本方案中舞台台上机械主要要由根据甲方提示：电动吊杆、数字变频拉幕机、电动变频二幕。
舞台机械系统设计方案临沂人民会堂舞台机械设计方案说明一、前言临沂人民会堂舞台机械设备要求能够满足会议与文艺演出的要求。
舞台机械设备设计方案的原则是：技术先进成熟，安全可靠，经济，美观。
设备选型质量一流，运行平稳，噪声小，操作、维护简便。
现将舞台机械设计方案，呈交业主，敬请业主及各位专家指导。
二、舞台机械设备设计基本工艺条件临沂人民会堂舞台台口宽14.5米，高9米；主舞台深16米，宽19.8米，净空高9米；栅顶层上空设有滑轮层。
三、舞台机械设计内容根据甲方要求以及《剧场建筑设计规范》的要求，设置如下设备（即设计内容）：1.电动均匀收缩对开大幕 MH1.1 1套2.电动吊杆 MH1.2 24道3.电动灯光吊杆 MH1.3 10道4.电动对开二道幕机构 MH1.4各舞台机械设备的详细技术参数参见附表“多功能厅舞台机械设备技术性能表”，舞台机械设备布置参见附图“舞台设备布置图MH00.0/2-1、MH00.0/2-2”。
四、舞台机械设计依据1.甲方提出的设计要求；2.参照国内外同类型舞台设计成果；3.执行和参照的标准、规范如下：1)《钢结构设计规范》GBJ17-882)《剧场建筑设计规范》JGJ57-20003)《剧场舞台用大幕机械装置》ZBJ8007-894)《舞台和影视用吊杆装置》ZBJ80011-865)《起重机设计规范》GB38116)《起重机械安全规范》GB60677)《起重机试验规范和程序》GB59054.机件的通用要求除非另有规定，以下条款适用于我方所提供所有舞台机械设备，包括卷扬机、悬吊设备以及类似设备。
1)用于舞台机械工程系统的所有设备，都尽量采用标准化部件及零件，采用我方及制造厂商生产的标准产品。
在标准产品的某一项技术性能不能满足单项设备技术规范与要求的情况下，将采用制造厂商改造或同意改造的标准产品。
2)设备所用的所有材料都是全新的，材料将符合有关标准并具有出厂检验及质量合格证。
不使用低于设计标准的材料。
报告厅多媒体会议室舞台机械方案集团标准化工作小组 [Q8QX9QT-X8QQB8Q8-NQ8QJ8-M8QMN]武警报告厅舞台机械幕布设计技术方案武警报告厅舞台机械、幕布系统设计说明舞台机械系统根据建筑图纸、相关标准及会议的需要，鉴于报告厅的实际情况，在设计载荷允许的范围内，在舞台上放设置与实际建筑相适应的机械设备，尽量满足会议和中小型文艺演出需要。
机械设备采用国产着名品牌，以保证设备安全、可靠。
根据剧场的实际情况和使用情况合理布置电动吊杆，其中电动吊杆12道，每根吊杆承重400Kg；灯光吊杆8道，每根吊杆承重600Kg，来进行设计。
一、设计依据《镜框台口箱型舞台的基本要求》《剧场设备配重规范》（舞台机械部分）《剧场建筑设计规范》JGJ57—2000《建筑设计防火规范》GBJ16—87（1997年板），《舞台影视用吊杆装置》ZBJ8011—88《剧场舞台用大幕机械装置》ZBJ80017—89《舞台电动单点吊机》WH/T0102—1996《钢结构设计规范》GB17—1988《起重机设计规范》GB3811《起重机机械安全规范》GB6067《起重机械验收规范和程序》GB5906《供配电系统设计规范》GB50052—1995《低压配电设计规范》GB50054—1995《通用用电设备配电设计规范》GB50055—1993《电力装置的绝电保护和自动装置设计规范》GB50062—1992《电力工程电缆的设计规范》GB50217—1994《接地装置施工及验收规范》GB50160—1992《电缆线路施工及验收规范》GB50168—1992《电气装置安装工程施工及验收规范》GBJ232二. 设计概述舞台机械作为一种非常专业的领域，非常讲究工艺设计和技术要求。
以确保设备功能的完美以及使用的安全和可靠。
建筑设计必须为舞台设计提供足够的空间尺度，满足台上机械布置。
同时在设计时应考虑舞台机械设备荷载、预埋件、用电负荷等要求。
舞台机械设计不仅要满足舞美及舞台其它设备的布置要求，而且还要满足所有舞台设备的安装、检修、操作等使用要求。
本方案中舞台台上机械主要要由根据甲方提示：电动吊杆、数字变频拉幕机、电动变频二幕。
综上所述，根据文化部关于电动吊杆颁发的有关规范结合该工程台口宽度、高度和主台宽度、进深、净高以及观众厅容量、使用功能及招标文件中的精神，本着方案的先进性、可行性、安全性，价格的合理性、可比性，就该活动中心舞台机械系统提出如下设计方案：1.安全保证舞台机械最重要的指标之一是安全可靠，所有种类的舞台机械都必须保证在任何时候是绝对安全可靠的。
这也是我们设计舞台机械设备的重要原则。
舞台机械的安全性指标主要包括设备安全，人身安全和电器安全等三个方面。
它们三者之间相互关联、相互影响，缺一不可。
、设备安全要减少设备的故障率和延长设备的使用寿命，这就要在零部件的设计选择上要有足够的系数；要有可靠的安全保护装置。
如机械设备应有有效的限位开关保护装置，设备运行停止时应有制动装置。
机械结构的刚度，一定要符合有关标准规范所要求的扭转刚度、横向刚度稳定性。
用于本舞台机械工程系统的所有设备，均尽量采用标准化部件及零件，采用制造厂商生产的标准产品。
在标准产品的某—项技术性能不能满足单项设备技术规范与要求的情况下，则采用制造厂商改造的或同意的改造标准产品。
设备所用的所有材料是全新的，材料符合有关标准并具有出厂检验质量合格证。
不得使用低于设计标准的材料。
机械和电气系统的设计均应使其所有零部件具有在额定值(额定负荷，额定速度)下工作的能力。
能在规定的速度范围内稳定运转，无冲击。
、人身安全这是我们设计设备的重要原则之一，一方面是机械设备对人身的安全问题，采用必要的防护装置。
另一方面是电气对人身的安全问题，按有关标准规定采用安全控制电压，可靠的接地措施，确保人身安全。
设备零、部件的制造工艺应是高质量的、所有制造、机械加工．焊接、组装、布线等其它工作，均严格按相关国家规范和操作程序进行。
、电气安全所有设备和装置均应满足相应的安全标准，保证用户在安全工作环境下使用和维修设备。
所有机械，电气控制系统具有故障自动保护的功能。
以保证机械和电气控制系统对人身的安全。
所有运行设备均设置紧急停车系统。
紧急停车系统应在操作台上和适当位置设置。
对于电气设备有过压、过流和接地保护。
三、设计内容舞台机械系统1、吊杆控制台WDK-21型吊杆控制台由电机控制和定位控制两部分组成。
定位控制台是集单控、集控、预选、定位与一体的多功能的、易操作的吊杆控制系统。
WDG-28型定位吊杆控制台在垂直方向有20个回路控制，水平方向有1个回路控制。
WDK-21型定位控制台的主要功能及特点：A：功能a：点控：可在控制台和电机柜上分别控制吊杆上行和下行，吊杆上行、下行均具有限位保护功能。
b：集控：可在WDK-21控制台上点控数道吊杆同时上行或下行，以及部分上行部分下行。
c：程序控制：根据演出曲目剧情，事先设定各场次吊杆运行状态操作时按一下集控按钮即可。
d：重复定位：可记忆吊杆运行位置，实现重复定位，定位误差为不大于±5mm。
e：预置定位：通过数显事先预置定位高度在预定位置自动定位。
B：特点：a：具有数字显示功能特点，可直观反应吊标位置，可通过数显来任意设定和改变定位高度，而不必通过彩排记忆吊杆定位高度。
并可配置模拟显示屏，反映各道吊杆在某一时刻的运行状态。
b：具有两套操作系统，即可在定位控制台上和电机柜上分别点控控制吊杆上行、下行。
以提高吊杆设备在演出过程中的使用可靠性。
c：上行具有两套保护措施，即控制部分的限位保护和电气部分的极限保护。
极限保护切断电机的主回路，提高了设备的使用安全性。
d：定位控制台在外型上与调音、调光台风格一致。
2、电动吊杆机吊杆是舞台悬挂幕布，灯具、布景的装置。
根据该工程招标文件的基本要求和舞台的实际进深，我们一共设计了20道电动吊杆，其中8道为灯光吊杆，12道景杆。
吊杆在舞台上空的平面布置，我们是根据该舞台的设计空间和吊杆数量来进行设计吊杆位置的。
在灯光吊杆和幕布吊杆之间我们留有不小于30cm距离，以防因灯具高温而引起幕布的自燃。
确保所有吊杆在行程中的安全。
吊杆的吊顶我们设计为四点式，选用景杆桁架平面式和复式灯杆三角式。
钢丝绳选用国际航空钢丝绳，以确保吊杆对人生的安全。
滑轮选用120mm内心带轴承的滑轮，并在滑轮的上方装有防钢丝绳脱槽的保护装置，以确保吊杆在承载运行过程中灵活、正常运行。
、电动灯杆：1）设置于主舞台上部，专用于吊挂灯具。
2）技术规格数量： 8道动力： 3KW电压：三相380V／50HZ驱动方式：卷扬驱动形式速度：0.15m/s荷载：600KG噪声：<50db(A)悬吊钢缆： 4.2mm航空钢丝绳连接：钢缆与框架之间通过花篮螺栓，钢丝套环，鸡心扣连接3）灯光吊杆的卷扬升降及保护装置与景杆要求相似，其杆体由三角架钢管制作，走线槽，收线筐，端子箱，插座等组成，其外形美观，做工精良4）灯杆排列于舞台上空，其安全性十分重要。
在设计中我们对各环节的安全系数进行了充分的考虑，设置了上，下行程限位开关和断主回路的极限保护开关，且封闭在一个箱体内，布置在外端，便于安装时接线，也很美观。
具体有下述部分组成：灯杆杆体传动系统：电动机，减速器，制动器，卷筒，还有滑轮组件，钢丝绳和配件等。
安全保护：具有上、下限位，冲顶断火保护装置，双制动。
在操作台（盘）上，有上升，下降，和紧急停车按钮。
、电动景杆1）设置于主舞台上部，用于提升景物或幕布，还可参与表演。
2）技术规格数量：12道动力： KW电压：三相380V/50HZ驱动方式：卷扬驱动形式速度：0.3 m/s荷载：400KG（含杆体）噪声：<50 db (A)悬吊钢缆： 4.2mm航空丝绳，单层缠绕连接：钢缆与框架之间通过花篮螺栓，钢丝套环，鸡心扣连接3）舞台吊杆由杆体，单，多绳滑轮组件及吊杆驱动装置组成。
景杆排列于舞台上空，其安全性十分重要。
在设计中我们对各环节的安全系数进行了充分的考虑，设置了上，下行程限位开关和断主回路的极限保护开关，且封闭在一个箱体内，布置在外端，便于安装时接线，也很美观。
具体有下述部分组成：景杆杆体传动系统：电动机，减速器，制动器，卷筒，还有滑轮组件，钢丝绳和配件等。
安全保护：具有上、下限位，冲顶断火保护装置，双制动。
在操作台（盘）上，有上升，下降，和紧急停车按钮。
、吊物与卷扬装置l、卷扬机联锁与受控：在所有卷扬机设备上，制动器与电动机电源均联锁、受控，以使制动器只能在电动机电源接通时才能松开，并保持有效控制负荷。
所有的设备都设计成一旦制动器没有得到适当控制而松开时，负载会保持静止或只以低速和控制的速度下降。
如果在下降中，电动机以断电而制动失灵，重物应减速为静止或以低速和控制速度下降。
2、卷筒组件电力驱动的卷筒彩单层卷绕卷筒。
单层卷绕卷筒的节圆直径应不小于钢丝绳直径的30倍。
卷筒用厚壁无缝钢管焊接并经精确机械加工而成。
绳槽的尺寸、间隙与所用钢绳规格相匹配，并符合相应的规范。
钢丝绳与卷筒均设排绳机构。
每一根缠绕在卷筒上钢丝绳至少有两个固定圈，在卷筒一端或另一钢绳起端至少有两面三刀圈绳槽的间隙。
钢丝绳的固定端在卷筒上有可靠、有效的固定（压板固定）。
带槽卷筒组件设置防止钢丝绳子在负荷或松弛状态下跳槽的装置。
. 3、滑轮所有滑轮的节圆直径不小于绳索直径的20倍。
在绳索转向＜15°的滑轮组时，节圆直径可不小于绳索直径的20倍。
用于摩擦驱动的驱动滑轮，其节圆直径不小于钢绳直径的40倍。
滑轮采用优质材料制造，通常用钢制造或根据载荷、用途、速度等条件采用优质灰铸铁，或高强铸造尼龙及其它工程塑料制造。
滑轮绳槽表面应进行精加工，绳槽尺寸，深度及张角应符合规范。
滑轮及滑轮组均采用滚动轴承支撑，轴承使用适当尺寸，使系统在最大负荷下仍可由单人轻易操作。
转向滑轮的相对位置保证在任何情况下钢丝绳绕过转向滑轮的包角至少5°，滑轮出于钢丝绳的运动而旋转。
钢丝绳与滑轮的偏角不超过°。
钢丝绳到滑轮的基准线在安装中全部仔细检查。
4、钢丝绳规格：悬吊钢丝绳应为带有人造纤维芯的双向互捻不旋转软钢丝绳。
所有钢丝绳都按预拉状态供货。
所有钢丝绳都用热浸法或类似工艺镀锌保护。
预先检验：所有的钢丝绳均应分批测试，供货时应明确标出预切长度，并分配有分批检验证明。
现场处理：钢丝绳在安装期间不能以任何方式打结或损坏。
受损或变形的钢丝绳不予使用。
所有切断头都妥善处理。
安装：在设备的正常运转过程中，所有钢丝绳都不应在设备的固定或移动部分摩擦。
在有损坏或卡住有隐患的地方，均采取正确的防护措施。
用于悬吊或牵拉的活动钢丝绳均被防护好以保护人身安全。
安装完成后，我公司施工人员将特别检查所有钢丝绳的接头，以确保安全，牢固。
