1 Q-tag概述 (2)
2 使用Q-tag功能步骤介绍 (3)
2.1 登记报警内容 (3)
2.2 Q-tag基本设置 (4)
2.2.1 显示模式 (5)
2.2.2 显示格式 (6)
2.2.3 Q-tag设置(GP系统设置) (8)
2.2.4 子显示 (11)
2.2.5 显示角度 (19)
Q-tag报警摘要显示
1Q-tag概述
跟据PLC内Bit状态改变，显示登陆在报警编辑 的对应报警摘要，它有以下三种方式：
1.活动- 仅显示当前所触发的报警。
2.历史- 显示报警的历史记录，及报警触发，响应，恢复的时间。
3.记录- 以日志方式显示报警记录，不管它们何时触发，响应和恢复。
合并T-tag一起使用，可达到光标的移动浏览，报警确认以及报警清除的功能。
2 使用Q-tag功能步骤介绍
由以下步骤，来建立Q-tag报警摘要显示
2.1 登记报警内容
1．在报警编辑 登录报警摘要。
（1）报警的方式分位地址报警和字地址报警
位地址:当指定的位产生变化(OFF→ON或ON→OFF),报警便产生,当位恢复原始状态时,则为恢复时间.
字地址:当指定的字地址的值等于社定值时, 报警便产生,当不等于时,则为恢复时间.
（2） 组号:作为每项报警次数记录的编号(地址不可重复,否则报警计数将不正确)
（3） 子显示:作为报警说明画面或说明窗口画面的画面号. （4） 状态:指定位报警发生的状态(ON或OFF).
（5） 报警值:指定字报警的值.
（6） 位:指定字地址的数据格式(16位或32位)
（7） 消息:指定报警产生的信息.
2.2 Q-tag基本设置
（1） 首先在画板/tags里选择Q-tag。
2.2.1 显示模式
▲ 显示模式
显示模式分为活动，历史和记录，如果在报警编辑里选择了块功能，则显示模式为Block1，2或3。
而这个功能只提供
给GP377，GP77R及GP2000机种。
▲ 滚动方向
选择消息滚动方向是向上或向下滚动。
▲ 显示格式
显示字符数：指定每一个报警信息的最大显示字符串长度，单位为半角字元（一个中文字，占二个字符）。
起始行：指定起始行的显示位置。
显示行数：指定一个画面的显示行数。
行间距：设定每一行之间的行距。
2.2.2 显示格式
默认格式为“普通”，如果选“个别”可以对Qtag显示格式进行设置。
点击系统设置可以进入GP系统设置Qtag设置画面。
▲ Q-tag显示格式
设定Q-tag的显示格式，从显示屏幕左边的边界开始算起，以半角字（八个点）为单位，设定每个字段的显示位置，如果设定为0时，将不显示，必须注意字段与字段之间的显示区不可重叠，而且消息的字段必须保留最长的信息长度。
2.2.3 Q-tag设置(GP系统设置)
▲ Q-tag设置
设定三种报警信息（活动，历史，记录）可显示的报警信息数，而这三种报警信息显示报警的总数不得超过768。
▲ Q-tag打印设置
必须注意仅GP-77及GP-2000系列可选择组合设定，触发，响应，及恢复颜色亦可设定。
□ 当选择实时选项
显示格式与记录的显示模式相同，当触发，响应，恢复任何一
个发生时，将执行打印。
如果使用块方式控制，任何一个块有个别信息发生，将执行打印。
□ 当选择组合选项

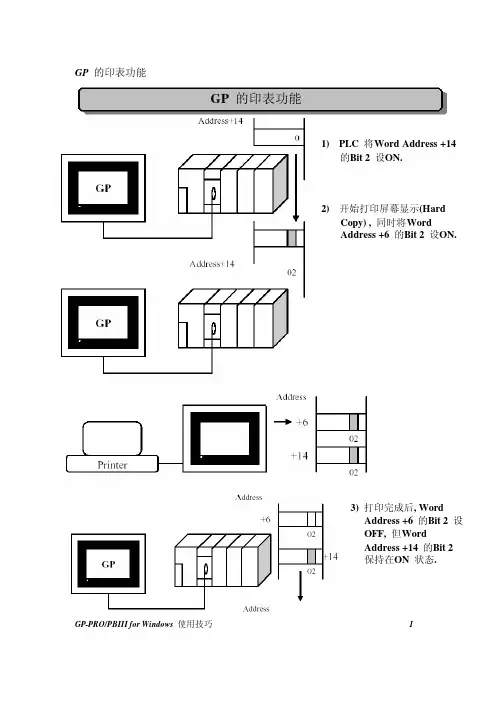

则必须输入控制字地址及结束位用作报警形式及由PLC控制的触发位，当触发位有OFF变为ON时，将开始打印。
当打印完成时，GP将打印结束位设为ON，在打印结束位设为ON后，PLC 必须把打印结束位设为OFF。
□ 打印抬头仅提供英文，不支持其它语言。
▲ 触发报警计数
指定LS区地址，作为每组报警的触发计数。
□ 必须保留LS区的大小与组的个数相同。
□ 如果要断电保持LS的资料必须在GP系统设置/扩展设置/备分设置中设置LS的断电保持区。
□ 每一个LS地址报警的计数范围为0～65535，超出后将不再计数。
□ 若报警计数的LS区地址，因GP电源关闭或被GP/PLC写入资料，计数将不正确。
□ LS区地址的资料格式为BIN(二进制)。
▲ 报警信息备份
如果要备份报警信息，必须在“用Q-tag显示报警信息”中“选备分”和“用Q-tag监控PLC数据”中选“加电时不清除”。
● 大小/颜色
▲ 显示大小
指定报警信息显示字符大小。
▲ 光标
指定光标线的宽度。
▲ 触发
指定触发时间显示颜色
▲ 响应
指定响应时间显示颜色
▲ 恢复文本
恢复时的文字显示颜色
▲ 清除颜色
清除报警信息的显示颜色 ,单色机种请选择黑色。
2.2.4 子显示
▲ 无：不使用此功能。
▲ 基本画面
□ 改变画面(模式设置): 改变到另一个显示画面，改变到的
画面号在报警编辑里设定。
□ 对象库显示(模式设置): 须定义L-tag的基本画面号码字地
址,使用报警编辑输入报警说明画
面号码.
△ 字地址1
指定L-tag的基本画面画面号的字地址.使用报警编辑输入报警说明画面号码.
△ 偏移
定义一个加到字地址1的偏差值，如不使用偏差值，则设此值为0。
△ 清除画面号码
当在报警编辑里未定义报警说明画面号码或0时, 呼叫本报警信息清除先前的报警说明画面.所以请制作一个以黑色填满的方形画面 作为清除画面.
△ 直接选择
选直接选择可以通过直接点报警信息转到报警说明画面.
△ 光标显示
选择是否显示光标.
□ 文本显示(模式设置):定义X-tag的文本画面画面号码的字地
址,使用报警编辑输入报警说明画面号
码.
△ 字地址1
指定X-tag的基本画面画面号的字地址.使用报警编辑输
入报警说明画面号码.
△ 偏移
定义一个加到字地址1的偏差值，如不使用偏差值，则设此值为0。
△ 清除画面号码
当在报警编辑里未定义报警说明画面号码或0时, 呼叫本报
警信息清除先前的报警说明画面.所以请制作一个以黑色填
满的方形画面作为清除画面.
● 活动窗口
□ 改变画面（模式设置）：这个设定开启窗口显示说明画面, 窗
口显示说明画面的号码在报警编辑子
显示内输入.
△ 偏移
定义一个加到字地址2的偏差值，如不使用偏差值，则设此值为0。
△ 字地址2
指定显示窗口画面号的地址，当使用当前窗口控制，则使用U-tag
定义窗口号码地址，若使用全局窗口则窗口画面的号码地址为LS0016。
● 使用活动窗口显示报警画面,必须在Q-tag所在的画面上放置一
个U-tag,而U-tag指定画面的方式为间接方式,数据格式为Bin(二进制).
● 使用对象库显示报警画面,必须在窗口注册设置一个L-tag.而
L-tag的指定画面方式为间接方式.数据格式为Bin(二进制).
使文本显示报警画面,必须在窗口注册设置一个X-tag.而X-tag 的指定画面方式为间接方式.数据格式为Bin(二进制).
□ 对象库显示（模式设置）：以L-tag设定报警说明画面显示位置.
△ 字地址1
指定L-tag的基本画面画面号的字地址.使用报警编辑输入报
警说明画面号码.
△ 清除画面号码
当在报警编辑里未定义报警说明画面号码或0时, 呼叫本报警信息清除先前的报警说明画面.所以请制作一个以黑色填满的方形画面作为清除画面.
△ 窗口注册号
输入要显示的窗口的登录号码。
当在报警编辑中输入其中一个报警，设定了字画面号码及窗口注册号为0，为了避免说明画面显示0画面，请指定清除画面号码到L-tag的地址里。
□ 文本显示(模式设置):定义X-tag的文本画面画面号码的字地址,
使用报警编辑输入报警说明画面号码.
△ 字地址1
指定X-tag的基本画面画面号的字地址.使用报警编辑输入报警说明画面号码.
△ 清除画面号码
当在报警编辑里未定义报警说明画面或0时, 呼叫本信息清除先前的报警说明画面.所以请制作一个以黑色填满的方形画面作为清除画面.
△ 窗口注册号
输入要显示的窗口的登录号码。
当在报警说明画面设定为活动窗口时，设定窗口登录号码为0，以防止目前的基本画面切换到其他画面时，从子画面显示。
2.2.5 显示角度
● 扩展功能
只有在报警编辑里选择了“使用扩展功能”此功能才有效。
