第一步：建立fishnet（渔网）（之前应该先设置好地理坐标系WGS1984）工具位于：数据管理工具（data management）——要素类（Feature Class）——创建渔网（Create Fishnet）根据不同的地区、不同的比例按照下表中经度和纬度范围填入。
比如要创建北京市的1:1万地形图分幅，首先要知道北京市的经纬度范围，可以自己百度一下，经度范围约为115°45′~117°15′，纬度范围约为39°30′~41°然后根据1:1w地形图中经纬度的范围确定渔网边界，对于大比例尺地形图（1:10W及以上）以整数度为边界都没有问题，其他比例的可以用边界度数除以对应比例尺的经纬度范围，能整除的就没有问题。
所有比例的都可以这样做。
这里选择四个边界分别为115°~118°，39°~41°，确定范围后开始创建渔网参数输入如下：输出要素类：选择输出位置坐标：上：41下：39左：115右：118渔网原点坐标：X坐标：115Y坐标：39Y轴坐标：X坐标：115Y坐标41像元宽度：0.0625（根据经度范围计算，转为十进制度）像元高度：0.0416********（根据纬度范围计算，转为十进制度）行数：48（渔网纬度范围除以0.0416********）列数：48（渔网经度范围除以0.0625）之后根据个人爱好，可选择创建标注点，或者不创建标注点选择几何类型为POLYGON之后确定，渔网就创建好了比例尺经度范围纬度范围1:100W6°4°1:50W3°2°1:25W1°30′1°1:10W30′20′1:5W15′10′1:2.5W7′30″5′1:1W3′45″2′30″1:50001′52.5″1′15″第二步，生成图名打开刚才创建的渔网的属性表（POLYGON或者是标注点），添加两个字段分别为X，Y（名字注意应该与后面的代码保持一致），选择为双精度，然后再建立两个字段，可自己随意命名，比如：Name_Old，Name_New，区分新旧图名，选择类型为文本型。
作为国产优秀地理信息系统软件，ＭａｐＧＩＳ已成为地质行业通用的软件平台。
该软件具有文件投影转换绘制迅速、操作简单、显示找矿信息较为直观等优点，因此便于综合图件的绘制；在投影转换过程中，生成的图元文件直接带属性，利于异常的解析推断，及时展开异常查证提供保证。
ＭａｐＧＩＳ已成为化探工作中绘制点位图、原始数据图、地球化探异常图等的重要工具。
以《黑龙江省逊克县福民林场、永胜经营所幅１：５万区域地质矿产调查》项目的１：５万水系沉积物测量工作为例，从野外取样、原始数据采集、不同图件绘制等方面简述了化探数据处理的方法和步骤，重点对ＭａｐＧＩＳ软件在化探图件绘制中的应用及各程序之间的转换进行了阐述。
黑龙江省逊克县福民林场、永胜经营所位于小兴安岭森林区，属低山地形，水系发育适合水系沉积物测量。
采样点的布设：以１：２．５万地形图为基础，密度为４／ｋｍ，分布均匀。
采取率达９５％以上，没有出现空白大格，及连续５个空白小格，符合规范要求。
采样点布设在每一采样小格中能最大限度控制汇水面积处，布设在地形图上可以辨认出来的最小水系（大于３００ｍ）一级水系末端和各分支水系口上。
当一级水系较长时，在水系中间再布设采样点，每个采样点控制的汇水面积在０．１２５～０．２５ｋｍ之间，于二、三级水系上游布设少量控制性采样点。
样品的采取：采样部位选择在河床底部或河道岸边与水面接触处。
间歇性河流或干涸河道于河床底部采取，水流湍急的河道选择在水流变缓处、停滞处、转石背后或河道转弯内侧处。
采样介质为代表汇水水域基岩成分的岩屑物质，粒度以中粗砂为主。
野外均采用ＧＰＳ定点，所形成的航迹图作为原始资料存档。
样品加工后送化验室分析，分析项目包括：Ａｕ、Ａｇ、Ｍｏ、Ｐｂ、Ｃｕ、Ｚｎ、Ａｓ、Ｓｂ、Ｈｇ、Ｂｉ、Ｗ共１１种元素。
将野外采集的ＧＰＳ点位数据通过ＭａｐＳｏｕｒｃｅ软件下载到计算机中，并导出为纯文本文件（＊．ｔｘｔ）。
利用Ｅｘｃｅｌ软件的数据处理功能，将每个样品的取样点位与１１种元素分析结果的原始数据汇入Ｅｘｃｅｌ表格，编辑成的数据结构如表１所示。

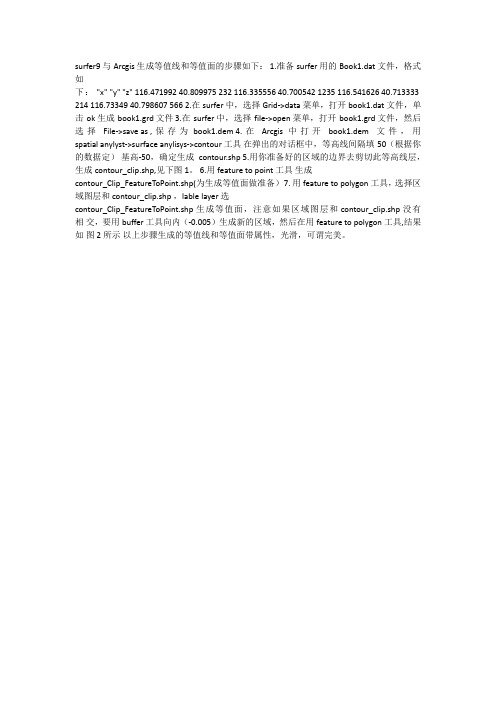

surfer9 与Arcgis 生成等值线和等值面的步骤如下： 1.准备surfer 用的Book1.dat 文件，格式如下： "x" "y" "z" 116.471992 40.809975 232 116.335556 40.700542 1235 116.541626 40.713333 214 116.73349 40.798607 566 2.在surfer 中，选择Grid->data 菜单，打开book1.dat 文件，单击ok 生成book1.grd 文件 3.在surfer 中，选择file->open 菜单，打开book1.grd 文件，然后选择File->save as ,保存为 book1.dem 4.在Arcgis 中打开book1.dem文件，用spatial anylyst->surface anylisys->contour 工具在弹出的对话框中，等高线间隔填50（根据你的数据定）基高-50，确定生成contour.shp 5.用你准备好的区域的边界去剪切此等高线层，生成contour_clip.shp,见下图1。
6.用feature to point 工具生成contour_Clip_FeatureToPoint.shp(为生成等值面做准备） 7. 用 feature to polygon 工具，选择区域图层和 contour_clip.shp ，lable layer 选contour_Clip_FeatureToPoint.shp 生成等值面，注意如果区域图层和 contour_clip.shp 没有相交，要用buffer 工具向内（-0.005）生成新的区域，然后在用feature to polygon 工具,结果如图2 所示以上步骤生成的等值线和等值面带属性，光滑，可谓完美。
利用ArcGIS生成各比例尺地形图图幅号名第一步：建立fishnet （渔网）（之前应该先设置好地理坐标系WGS1984）工具位于：数据管理工具（data management）——要素类（Feature Class）——创建渔网（Create Fishnet）根据不同的地区、不同的比例按照下表中经度和纬度范围填入。
比如要创建北京市的1:1万地形图分幅，首先要知道北京市的经纬度范围，可以自己百度一下，经度范围约为115°45′~117°15′，纬度范围约为39°30′~41° 然后根据1:1w地形图中经纬度的范围确定渔网边界，对于大比例尺地形图（1:10W及以上）以整数度为边界都没有问题，其他比例的可以用边界度数除以对应比例尺的经纬度范围，能整除的就没有问题。
所有比例的都可以这样做。
这里选择四个边界分别为115°~118°，39°~41°，确定范围后开始创建渔网参数输入如下：输出要素类：选择输出位置坐标：上：41 下：39 左：115 右：118渔网原点坐标： X 坐标：115 Y坐标：39Y 轴坐标： X坐标：115 Y 坐标 41像元宽度：0.0625（根据经度范围计算，转为十进制度）像元高度：0.[1**********]7（根据纬度范围计算，转为十进制度）行数：48（渔网纬度范围除以0.[1**********]7）列数：48（渔网经度范围除以0.0625）之后根据个人爱好，可选择创建标注点，或者不创建标注点选择几何类型为POLYGON之后确定，渔网就创建好了比例尺经度范围纬度范围1:100W 6° 4°1:50W 3° 2°1:25W 1°30′ 1°1:10W 30′ 20′1:5W 15′ 10′1:2.5W 7′30″ 5′1:1W 3′45″ 2′30″1:5000 1′52.5″ 1′15″第二步，生成图名打开刚才创建的渔网的属性表（POLYGON 或者是标注点），添加两个字段分别为X ，Y （名字注意应该与后面的代码保持一致），选择为双精度，然后再建立两个字段，可自己随意命名，比如：Name_Old，Name_New，区分新旧图名，选择类型为文本型。
应用MapGIS 、Surfer软件绘制等值线平面图等值线平面图是地球物理工作者常用的一类图件，应用MapGIS 、Surfer 软件进行等值线平面图的绘制，能够突出软件的各自优点。
在绘制过程中，充分结合了MapGIS软件的编辑功能和Surfer软件的数据网格化功能，操作过程简单易学，不需专门培训；所需软件均为大众化的免费软件，无需购买；成图规范、清晰美观。
在后期的异常解释和资料归档过程中，方便快捷，提高工作效率。
标签：地球物理等值线平面图软件等值线平面图是地球物理工作者常用的一类基础性图件，它是把测区中各测点的物探测量值按照测点位置投影在平面上，并按比例尺缩小后将异常值相等的相邻各点连成曲线，用以表达物探异常在平面上分布规律的图件，具有表述直观、清晰、准确的特点。
MapGIS软件是目前我国地质行业最常用的GIS 分析软件和数字制图软件。
具有强大的编辑绘图功能，而且MapGIS 文件格式已经成为我国地质勘查行业指定的归档文件格式之一；Surfer软件具有强大的插值功能，尤其在进行数据网格化过程中有多种网格化方法可供选取，滤波方法多样，一直受到地球物理工作者的青睐；因此，探索应用Surfer和MapGIS 软件相结合，绘制等值线平面图自然成为地球物理工作者的重要工作内容之一。
作者在长期的地球物理图件编绘和资料归档整理过程中，结合MapGIS和Surfer软件，编绘各类等值线平面图，熟悉掌握了成图步骤，并在使用过程中积累了经验。
本文以绘制磁测△T等值线平面图为例进行，介绍成图方法和注意事项。
1数据整理及网格化在进行Surfer网格化数据之前，要对原始整理数据进行合理的编辑，成图数据一般留取线号、点号、坐标X值、坐标Y值和磁测△T值。
由于用Mapgis进行等值线平面图绘制时，图件的比例尺反映在坐标值上，为此，对成图坐标根据比例尺进行换算计算，换算公式为：成图坐标=（实际坐标/成图比例尺分母）*10000坐标换算完成后进行数据网格化，在网格化时可以设置数据列、网格化方法、输出网格文件名称、搜索半径、网格化间距、保存类型等关键性技术参数。
Surfer绘制等值线与MapGIS连用
Surfer绘制等值线与MapGIS连用
以前用MapGIS的DTM功能绘制等值线的，但是数据较少的时候，mapgis插值会出现很多锯齿状的图形，线条不够光滑，另外等值线交叉更是mapgis的该功能的有点（可能是光滑曲线的方法有问题），而且，设置标注字体大小，间隔等都不方便；后来改用surfer了，虽然麻烦点，绘制的图形是还行的。
1、打开原始数据，将数据复制到txt文本中，txt第一行是字段名。
2、打开surfer，菜单|网格|数据|，打开网格化数据的对话框，选择生成X，Y的对应的列，以及生成等值线所需要的字段名，插值方法有很多种，没特殊要求的可以使用默认的克吕格方法，然后|确定|。
3、surfer菜单|地图|等值线图|新建等值线图|，打开刚才生成的Grd文件。
会自动生成等值线图，当然我们可以在surfer中添加比例尺和颜色比例条，但是这样在输出的时候，地图的坐标范围会变化，不是实际地图坐标范围，所以在输出的时候，一定不能有除等值线以外的地图元素。
4、surfer菜单|文件|输出|，选择mif格式（surfer不支持国产软件mapgis，所以通过mapinfo的公开格式mif格式作为转换的中间桥梁），在输出的时候注意输出举行的范围（如图用红色矩形标识
的区域的坐标为实际地图坐标）。
的文件夹，成批转换，并且生成mapgis工程文件。
6、打开mapgis工程文件，对等值线图稍作修改，可以加上等值线所在区域的其他重要地物，这样一幅等值线图就OK了。
Arcgis 与Surfer 格网文件的相互转化---利用Surfer8.0制作滑坡表面图
制作步骤：
（1）首先是利用Arcgis ---Conversion Tools---From Raster---Raster to ASCII---保存成为TXT格式文件。
如
下图所示，通常包含TXT文件和Prj文件。
（2）打开生成的TXT文件，将前6行内容进行替换处理。
行数和列数为1004和398，左下角的坐标点（X,Y）分别为（339820.543，2990246.8995），网格大小5m（如果做滑坡前后对比的话，最好是网格大小统一）。
并由划分的网格数目，计算出右上角坐标，即X和Y的取值范围。
Z在不确定值的情况下，可以根据数值给出大致区间。
如下如所示。
将修改完成的TXT文件保存后缀名为.grd的文件。
（a）TXT文件内容（b）修改完成的grd文件内容
（3）打开Surfer 8.0软件（汉化版），在网格—转换—打开刚才的文件，在弹出的对话框中命名和更改文件位置。
然后，点击网格—提取—打开1.grd文件，在弹
出的对话框中，操作（镜像Y），保存文件格式为第二种。
最好在Surfer界—
地图—表面图—打开2.grd文件，即可生成三维表面图。
第31卷 第3期物探化探计算技术 2009年5月基金项目:全国危机矿山接替资源勘查新开项目(200645091)收稿日期:2008-09-27 改回日期:2008-11-15文章编号:1001—1749(2009)03—0289—04基于MapGI S -Surfer 联合的地球化学制图李学彪1,徐改丽2,李果兵1(1.桂林矿产地质研究院,广西桂林 541004;2.桂林工学院 数理系,广西桂林 541004)摘 要:首先对比Surfer 和MapGI S 软件的优缺点,主要在于:Surfer ,图形处理较差;MapGI S 具有完美图形处理功能而数据处理功能较差。
其次指出部份学者在应用这二款软件中的不足之处,并提出以Map I nfo 文件格式为数据交换基础的,基于MapGI S -Surfer 联合图方法。
最后给出了基于MapGI S 和Surfer 联合制作地球化学图及规范化操作,旨在提供一种将这二款软件优势充分发挥出来,且具有快速、高效、高质量、低成本的地球化学图件制作之途径。
关键词:MapGI S;Surfer;Map I nf o;地球化学图;制图中图分类号:P 208 文献标识码:A0 前 言近年来,随着I S O9001-2000质量管理体系的推广和应用,在国内地质行业也开展了质量认证体系,其质量管理的核心就是“标准化”、“规范化”。
因此,地质工作的每一步都要求规范化。
目前地质调查项目要求提交MapGI S 格式文件,各种规范、标准也均是针对MapGI S 而制定[1]。
此外,目前国内常用三款地学数据处理系统如:中国地质调查局开发的GeoExp l (区域地球化学数据管理系统),乌鲁木齐金维图文信息科技有限公司开发的Geo I P AS (跨平台金维地学信息处理研究应用系统),以及中地数码集团研发的MapGI S (地理信息系统)都有相似的缺点:即要求一个加密狗只能同时在一台微机上运行以及昂贵的使用维护升级费(一套软件一个加密狗),一般的小企业或个人是很难满足如此的要求。
ArcGIS制作地形图【中⽂详细步骤】结果图:
详细步骤：
⼀、在ArcSence中加载带有投影坐标系的dem数据
Dem的属性设置为下图可有上⾯的效果。
⼆、提取栅格范围
找到⼯具【3D Analyst】【转换】【栅格范围】双击打开设置参数，路径我这⾥选择默认，注意输出类型选择“LINE”。
三、分割边界线
在【数据管理⼯具】【要素】【在折点处分割线】，双击打开设置如
四、添加字段Height
对刚刚⽣成的第⼆条线右键打开【属性表】：在【表选项】中选择【添加字段】。
右键新建的“Height”字段选择【计算⼏何】，选择“中点的Z坐标”，坐标为dem数据的投影坐标系。
点击确定得到结果。
五、⽣成地形⾯
对第⼆条线双击进⼊【属性】设置如图：
六、最后设置颜⾊，出图！！。
用ArcGIS制作一张简单的地图
应大家的要求，这期推送一篇ArcGIS基础制图的文章，步骤比较详细，从数据整理到布局设置。
正文开始
1. 打开Arcgis
2. 点击目录，打开目录界面, 找到数据库文件，将数据库中的内容拖入到arcMap 界面中
3. 点右键，打开属性表
4. 点右键，属性，打开图层属性，点击“符号系统”选项卡，在类别中选择字段“renkou”得到一个用颜色深浅表示按面积大小的京津冀地图。
5. 地图效果如下：人口越大，颜色越深。
6. 点击右键属性，打开符号系统，
7. 选择色彩分级，分为三类
8. 得到按人口多少分类的人口分布图，
9. 切换到布局视图
10. 插入图例、图名、指北针等
设置图名
11. 生成效果图：。
