EDA课程设计题目:乐曲硬件演奏电路的VHDL设计一、 设计题目:乐曲硬件演奏电路的VHDL 设计二、 设计目标:1)能够播放“梁祝”乐曲。
2)能够通过LED 显示音阶。
3)具有“播放/停止”功能,并在此基础上实现“按键演奏”的电子琴功能。
三、 设计原理:1. 音乐基础知识一段简单乐谱由音调和节拍组成,音调表示一个音符唱多高的频率,节拍表示一个音符唱多长的时间。
音符的节拍我们可以举例来说明。
在一张乐谱中,我们经常会看到这样的表达式,如1=C 44、1=G 43……等等。
以43为例加以说明,它表示乐谱中以四分音符为节拍,每一小结有三拍。
比如:图1其中1 、2 为一拍,3、4、5为一拍,6为一拍共三拍。
1 、2的时长为四分音符的一半,即为八分音符长,3、4的时长为八分音符的一半,即为十六分音符长,5的时长为四分音符的一半,即为八分音符长,6的时长为四分音符长。
那么一拍到底该唱多长呢?一般说来,如果乐曲没有特殊说明,一拍的时长大约为400—500ms 。
我们以一拍的时长为400ms为例,则当以四分音符为节拍时,四分音符的时长就为400ms,八分音符的时长就为200ms,十六分音符的时长就为100ms。
2.原理图框图:图2.框图3.原理图说明音乐播放原理说明音符的频率由数控分频器模块Speakera产生。
ToneTaba模块从NoteTabs模块中输入的音符数据,将对应的分频预置数据传送给Speakera模块,并将音符数据送到LED模块显示音阶。
NoteTabs模块中包含有一个音符数据ROM,里面存有歌曲“梁祝”的全部音调,在此模块中设置了一个8位二进制计数器,作为音符数据ROM的地址发生器。
这个计数器的计数频率为4Hz,即每一个数值的停留时间为0.25秒。
例如:“梁祝”乐曲的第一个音符为“3”,此音在逻辑中停留了4个时钟节拍,即1秒钟时间,所对应的“3”音符分频预置数为1036,在Speakera的输入端停留了1秒。
目录目录 0前言: (1)1.题目分析 (1)1.1 功能要求 (1)1.2 性能指标 (1)2.设计方案 (2)2.1顶层实体描述 (2)2.2模块划分 (3)2.3模块描述 (3)2.3.1 Speakera模块 (3)2.3.2 ToneTaba模块 (3)2.3.3 NoteTabs模块 (4)2.4顶层电路图 (5)3.方案实现 (5)3.1 NoteTabs模块仿真及描述 (5)3.2 ToneTaba模块仿真及描述 (5)3.3 Speakera模块仿真及描述 (6)3.4顶层电路仿真及描述 (6)4.硬件测试及说明 (6)5.结论 (7)6.课程总结 (7)7.附录 (8)前言:这次设计实验我做的是乐曲硬件演奏电路设计,通过在系统编程技术课程的学习,我已经学会了用VHDL语言来实现系统要求的电路设计。
VHDL语言具有良好的电路行为描述和系统描述的能力,用VHDL语言进行电子系统的设计非常方便和实用,而基于VHDL的自顶向下的设计方法是其很大的一个优点。
1.题目分析1.1 功能要求(1)播放歌曲(2)简谱码输出显示在数码管显示(3)通过LED灯显示音阶1.2 性能指标(1)乐曲硬件演奏电路的基本原理乐曲都是由一连串的音符组成,每一音符对应着一个确定的频率,按照乐曲的乐谱依次输出这些音符所对应的频率,就可以在扬声器上连续地发出各个音符的音调。
我们知道,组成乐曲的每个音符的发音频率值及其持续的时间是乐曲能连续演奏所需的两个基本要素,所以,掌握好一首歌曲的节奏,就能完整地演奏出来。
(2)音符频率和乐曲节奏多个不同频率的信号可通过对某个基准频率进行分频器获得,本设计中选取750KHz的基准频率,由于clk端输入的是较高频率12MHz信号,可以对其进行16分频。
计数时钟信号作为输出音符快慢的控制信号,时钟快时输出节拍速度就快,演奏的速度也就快,时钟慢时输出节拍的速度就慢,演奏的速度自然降低。

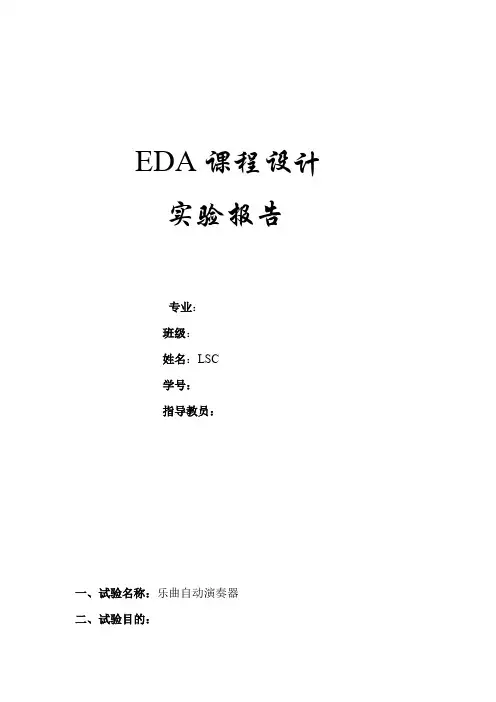

EDA课程设计实验报告专业:班级:姓名:LSC学号:指导教员:一、试验名称:乐曲自动演奏器二、试验目的:1. 使用FPGA 控制蜂鸣器演奏乐曲梁祝中的一段;2. 初步学会利用结构建模方法设计程序。
三、试验内容:1. 利用时钟分频进行音调和音长的设定;2. 利用整个程序,播放梁祝乐曲;3. 让LED 灯随着音乐的节拍显示,分高、中、低三种频率显示。
四、试验要求:1. 将时钟频率分别分成6MHz 和4Hz 两种;2. 利用功能框图建立整个程序,清晰的播放出梁祝乐曲。
五、试验背景及基本原理:5.1乐曲演奏基本原理:乐曲演奏的原理是这样的:组成乐曲的每个音符的频率值(音调)及其持续的时间(音长)是乐曲能连续演奏所需的两个基本数据,因此只要控制输出到扬声器的激励信号频率的高低和持续的时间,就可以使扬声器发出连续的乐曲声。
5.2音调的控制频率的高低决定了音调的高低。
音乐的十二平均率规定:每两个8度音(如简谱中的中音1与高音1)之间的频率相差一倍。
在两个8度音之间,又可分为12个半音,每两个半音的频率比为12√2。
另外,音名A(简谱中的低音6)的频率为440Hz,音名B到C之间、E到F之间为半音,其余为全音[4]。
由此可以计算出简谱中从低音1至高音1之间每个音名对应的频率,如表所示:5.3音名与频率的关系所有不同频率的信号都是从同一个基准频率分频得到的。
由于音阶频率多为非整数,而分频系数又不能为小数,故必须将计算得到的分频数四舍五入取整。
若基准频率过低,则由于分频比太小,四舍五入取整后的误差较大;若基准频率过高,虽然误差变小,但分频数将变大。
实际的设计综合考虑这两方面的因素,在尽量减小频率误差的前提下取合适的基准频率。
本试验中选取6MHz为基准频率。
若无6MHz的基准频率,则可以先分频得到6MHz,或换一个新的基准频率。
实际上,只要各个音名间的相对频率关系不变,演奏出的乐曲听起来都不会"走调"。
EDA技术与应用实验报告姓名学号专业年级电子信息工程实验题目乐曲硬件演奏电路设计实验目的1.学习利用数控分频器设计硬件乐曲演奏电路2.掌握模块化和层次化的设计方法以及音符编码的设计思想实验原理1.一定频率的矩形波通过扬声器可以发出相应频率的声音,乐曲是由一系列的音符组成的。
所以,如果我们通过控制每个音符的发音频率值及其持续的时间,就可以以纯硬件的手段,利用这些数值来实现所希望演奏的乐曲。
2.该硬件演奏电路由三个模块构成<1>音符数据ROM的地址发生器模块NoteTabs.vhdl内置8位二进制计数器,作为ROM的地址发生器,计数频率4Hz,即每一计数值的停留时间为0.25s,恰为全音符设为1s时,四四拍的4音符持续时间。
随着NoteTabs中的计数器按4Hz的时钟速率作加法计数即地址值递增时,ROM中的音符数据将通过ToneIndex[3..0]输向ToneTaba模块,乐曲即开始演奏起来。
<2>乐曲简谱码对应的分频预置数查表电路模块ToneTaba.vhdlToneTaba为Speakera提供决定所发音符的分频预置数,此数在Speakera输入口停留的时间即为此音符的节拍值。
输入Index[3..0]可确定乐曲全部音符所对应的分频预置数(13个)每一音符的停留时间由NoteTabs模块的clk决定(4Hz)。
<3>决定每一个音符音调的数控分频器模块Speakera.vhdl输入端clk输入一较高频率(12MHz)的信号,经Speakera分频,再经2分频以展宽脉冲后,由SpkOut输出。
11位预置数Tone[10..0]决定由clk输入信号的分频比,SpkOut输出的频率决定每一音符的音调。
实验内容1.定制存放LPM-ROM模块Music,在连续地址上存放乐曲的音符数据,2.用vhdl文本输入法和元件例化语句完成NoteTabs.vhdl的设计,该模块包含音符数据ROM模块Music.vhdl3.完成ToneTaba.vhdl的设计,此模块给数控分频模块提供每个音符所对应的分频预置数,即计数初值4.完成Speakera.vhdl的设计,该模块是一个初值可变的加法计数器。

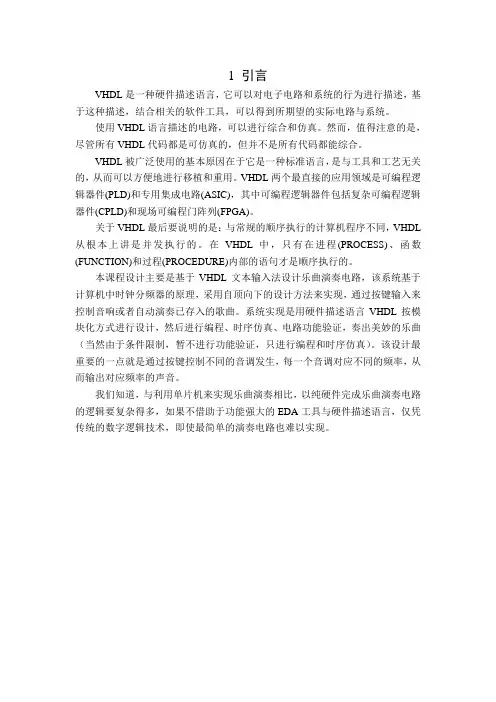

1 引言VHDL是一种硬件描述语言,它可以对电子电路和系统的行为进行描述,基于这种描述,结合相关的软件工具,可以得到所期望的实际电路与系统。
使用VHDL语言描述的电路,可以进行综合和仿真。
然而,值得注意的是,尽管所有VHDL代码都是可仿真的,但并不是所有代码都能综合。
VHDL被广泛使用的基本原因在于它是一种标准语言,是与工具和工艺无关的,从而可以方便地进行移植和重用。
VHDL两个最直接的应用领域是可编程逻辑器件(PLD)和专用集成电路(ASIC),其中可编程逻辑器件包括复杂可编程逻辑器件(CPLD)和现场可编程门阵列(FPGA)。
关于VHDL最后要说明的是:与常规的顺序执行的计算机程序不同,VHDL 从根本上讲是并发执行的。
在VHDL中,只有在进程(PROCESS)、函数(FUNCTION)和过程(PROCEDURE)内部的语句才是顺序执行的。
本课程设计主要是基于VHDL文本输入法设计乐曲演奏电路,该系统基于计算机中时钟分频器的原理,采用自顶向下的设计方法来实现,通过按键输入来控制音响或者自动演奏已存入的歌曲。
系统实现是用硬件描述语言VHDL按模块化方式进行设计,然后进行编程、时序仿真、电路功能验证,奏出美妙的乐曲(当然由于条件限制,暂不进行功能验证,只进行编程和时序仿真)。
该设计最重要的一点就是通过按键控制不同的音调发生,每一个音调对应不同的频率,从而输出对应频率的声音。
我们知道,与利用单片机来实现乐曲演奏相比,以纯硬件完成乐曲演奏电路的逻辑要复杂得多,如果不借助于功能强大的EDA工具与硬件描述语言,仅凭传统的数字逻辑技术,即使最简单的演奏电路也难以实现。
2 整体功能介绍2.1准备知识在本次设计中采用了铃声《北京欢迎你》作为要播放的乐曲,它的旋律如下:3 5 3 2 3 2 3 3 2 6 1 3 2 22 1 6 1 23 5 2 3 6 5 6 2 1 12 1 6 1 23 5 2 3 6 5 5 3 -2 3 2 1 5 6 2 5 3 3 2 3 (加粗表示低音,其他为中音)根据声乐知识,组成乐曲的每个音符的发音频率值及其持续的时间是乐曲能连续演奏所需的两个基本要素,获取这两个要素所对应的数值以及通过纯硬件的手段来利用这些数值实现所希望乐曲的演奏效果是本实验的关键。

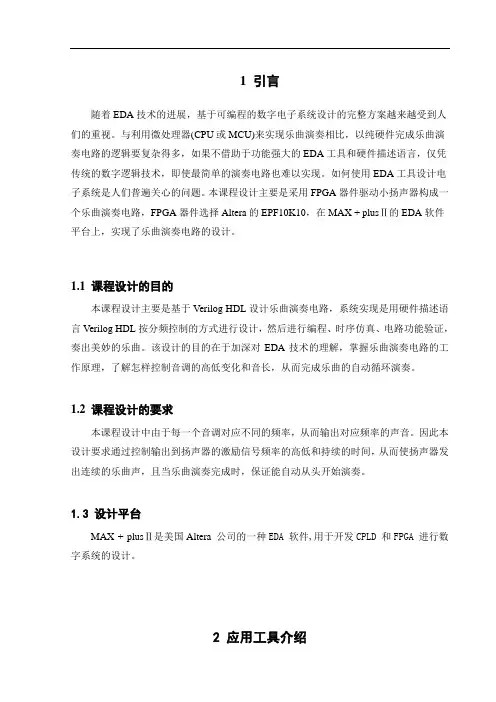

1 引言随着EDA技术的进展,基于可编程的数字电子系统设计的完整方案越来越受到人们的重视。
与利用微处理器(CPU或MCU)来实现乐曲演奏相比,以纯硬件完成乐曲演奏电路的逻辑要复杂得多,如果不借助于功能强大的EDA工具和硬件描述语言,仅凭传统的数字逻辑技术,即使最简单的演奏电路也难以实现。
如何使用EDA工具设计电子系统是人们普遍关心的问题。
本课程设计主要是采用FPGA器件驱动小扬声器构成一个乐曲演奏电路,FPGA器件选择Altera的EPF10K10,在MAX + plusⅡ的EDA软件平台上,实现了乐曲演奏电路的设计。
1.1 课程设计的目的本课程设计主要是基于Verilog HDL设计乐曲演奏电路,系统实现是用硬件描述语言Verilog HDL按分频控制的方式进行设计,然后进行编程、时序仿真、电路功能验证,奏出美妙的乐曲。
该设计的目的在于加深对EDA技术的理解,掌握乐曲演奏电路的工作原理,了解怎样控制音调的高低变化和音长,从而完成乐曲的自动循环演奏。
1.2 课程设计的要求本课程设计中由于每一个音调对应不同的频率,从而输出对应频率的声音。
因此本设计要求通过控制输出到扬声器的激励信号频率的高低和持续的时间,从而使扬声器发出连续的乐曲声,且当乐曲演奏完成时,保证能自动从头开始演奏。
1.3 设计平台MAX + plusⅡ是美国Altera 公司的一种EDA 软件,用于开发CPLD 和FPGA 进行数字系统的设计。
2 应用工具介绍作为当今最流行的计算机软件系统,EDA技术是以计算机为工作平台,融合了应用电子技术、计算机技术、信息处理及智能化技术的最新成果,进行电子产品的自动设计。
EDA可提供文本输入以及图形编辑的方法将设计者的意图用程序或者图形方式表达出来,而我们经常用到的VHDL语言便是用于编写源程序所需的最常见的硬件描述语言(HDL)之一。
2.1 EDA技术介绍EDA是电子设计自动化(Electronic Design Automation)的缩写,在20世纪90年代初从计算机辅助设计(CAD)、计算机辅助制造(CAM)、计算机辅助测试(CAT)和计算机辅助工程(CAE)的概念发展而来。

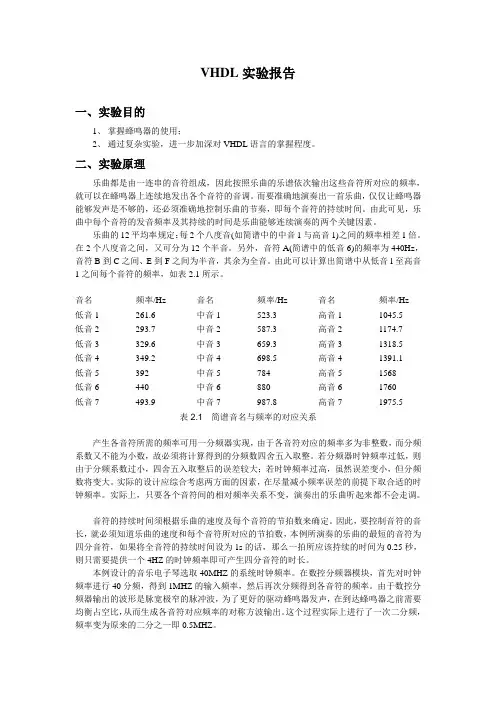

VHDL实验报告一、实验目的1、掌握蜂鸣器的使用;2、通过复杂实验,进一步加深对VHDL语言的掌握程度。
二、实验原理乐曲都是由一连串的音符组成,因此按照乐曲的乐谱依次输出这些音符所对应的频率,就可以在蜂鸣器上连续地发出各个音符的音调。
而要准确地演奏出一首乐曲,仅仅让蜂鸣器能够发声是不够的,还必须准确地控制乐曲的节奏,即每个音符的持续时间。
由此可见,乐曲中每个音符的发音频率及其持续的时间是乐曲能够连续演奏的两个关键因素。
乐曲的12平均率规定:每2个八度音(如简谱中的中音1与高音1)之间的频率相差1倍。
在2个八度音之间,又可分为12个半音。
另外,音符A(简谱中的低音6)的频率为440Hz,音符B到C之间、E到F之间为半音,其余为全音。
由此可以计算出简谱中从低音l至高音1之间每个音符的频率,如表2.1所示。
音名频率/Hz音名频率/Hz音名频率/Hz低音1261.6 中音1523.3 高音11045.5低音2293.7 中音2587.3 高音21174.7低音3329.6 中音3659.3 高音31318.5低音4349.2 中音4698.5 高音41391.1低音5392 中音5784 高音51568低音6440 中音6880 高音61760低音7493.9 中音7987.8 高音71975.5表2.1 简谱音名与频率的对应关系产生各音符所需的频率可用一分频器实现,由于各音符对应的频率多为非整数,而分频系数又不能为小数,故必须将计算得到的分频数四舍五入取整。
若分频器时钟频率过低,则由于分频系数过小,四舍五入取整后的误差较大;若时钟频率过高,虽然误差变小,但分频数将变大。
实际的设计应综合考虑两方面的因素,在尽量减小频率误差的前提下取合适的时钟频率。
实际上,只要各个音符间的相对频率关系不变,演奏出的乐曲听起来都不会走调。
音符的持续时间须根据乐曲的速度及每个音符的节拍数来确定。
因此,要控制音符的音长,就必须知道乐曲的速度和每个音符所对应的节拍数,本例所演奏的乐曲的最短的音符为四分音符,如果将全音符的持续时间设为1s的话,那么一拍所应该持续的时间为0.25秒,则只需要提供一个4HZ的时钟频率即可产生四分音符的时长。

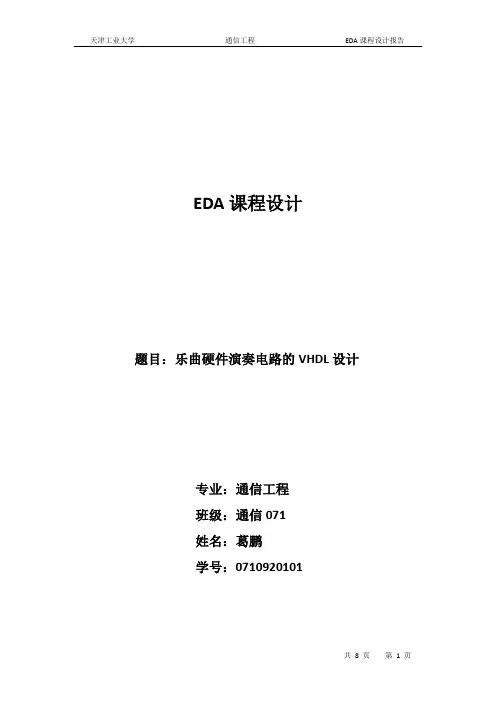

EDA课程设计题目:乐曲硬件演奏电路的VHDL设计专业:通信工程班级:通信071姓名:葛鹏学号:0710920101一、设计题目:乐曲硬件演奏电路的VHDL设计二、设计目标:了解一般乐曲演奏电路设计设计方法,学习VHDL语言,熟悉EDA设计软件QuartusII和MAX+plusⅡ,加强独立完成电子设计的能力。
(1)能够播放“梁祝”乐曲。
(2)能够通过LED显示音阶。
(3)(选作)具有“播放/停止”功能,并在此基础上实现“按键演奏”的电子琴功能。
主芯片型号为FLEX10K10LC84-4三、实验电路的工作原理:(演奏电路逻辑图)组成乐曲的每个音符的发音频率值及其持续的时间是乐曲能够连续演奏所需的两个基本要素,设计演奏电路的关键就是获得这两个要素所对应的数值以及通过纯硬件的手段来利用这些数值实现所希望乐曲的演奏效果。
演奏电路逻辑图有三部分:音乐节拍和音调发生器、简谱码对应的分频预置数查表电路、数控分频与演奏发生器。
演奏电路逻辑图:四、设计内容:1.完成程序的编辑工作。
2.将音乐数据制作成LMP_ROM文件.3.将程序加载到MAX+plusⅡ中进行编译、仿真,并保存仿真结果。
4.到实验室进行下载验证。
引脚进行锁定,然后下载到实验芯片中观察实验结果。
五、仿真结果:1.音乐节拍和音调发生器(NoteTabs.VHD)notetabs模块中设置了一个8位二进制计数器(计数最大值138),作为音符数据ROM的地址发生器。
这个计数器的计数频率选为4Hz,即每一个计数值的停留时间为0.25秒,恰为当全音符设为1秒时,四四拍的4分音符持续时间。
随着notetabs模块中的计数器按4Hz的时钟速率作为加法计数时,即随地址值递增时,音符数据ROM中的音符数据将从ROM中通过ToneIndex[3..0]端口输向ToneTaba模块,“梁祝”乐曲就开始连续自然的演奏起来了。
Notetabs模块仿真图:2.简谱码对应的分频预置数查表电路(ToneTaba.VHD)音符的持续时间需根据乐曲的速度及每个音符的节拍数来确定,tonetaba模块的功能首先是为speakera提供决定所发音符的预置数,而此数在speakera输入口停留的时间即为此音符的节拍值。

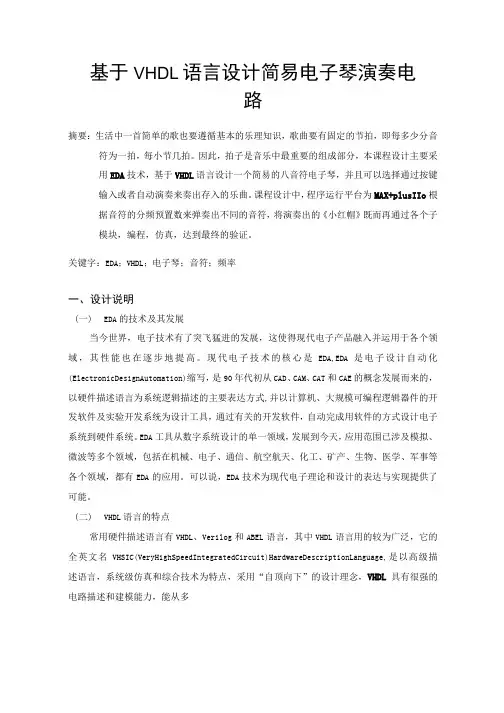

基于VHDL语言设计简易电子琴演奏电路摘要:生活中一首简单的歌也要遵循基本的乐理知识,歌曲要有固定的节拍,即每多少分音符为一拍,每小节几拍。
因此,拍子是音乐中最重要的组成部分,本课程设计主要采用EDA技术,基于VHDL语言设计一个简易的八音符电子琴,并且可以选择通过按键输入或者自动演奏来奏出存入的乐曲。
课程设计中,程序运行平台为MAX+plusIIo根据音符的分频预置数来弹奏出不同的音符,将演奏出的《小红帽》既而再通过各个子模块,编程,仿真,达到最终的验证。
关键字:EDA;VHDL;电子琴;音符;频率一、设计说明(一)EDA的技术及其发展当今世界,电子技术有了突飞猛进的发展,这使得现代电子产品融入并运用于各个领域,其性能也在逐步地提高。
现代电子技术的核心是EDA,EDA是电子设计自动化(ElectronicDesignAutomation)缩写,是90年代初从CAD、CAM、CAT和CAE的概念发展而来的,以硬件描述语言为系统逻辑描述的主要表达方式,并以计算机、大规模可编程逻辑器件的开发软件及实验开发系统为设计工具,通过有关的开发软件,自动完成用软件的方式设计电子系统到硬件系统。
EDA工具从数字系统设计的单一领域,发展到今天,应用范围已涉及模拟、微波等多个领域,包括在机械、电子、通信、航空航天、化工、矿产、生物、医学、军事等各个领域,都有EDA的应用。
可以说,EDA技术为现代电子理论和设计的表达与实现提供了可能。
(二)VHDL语言的特点常用硬件描述语言有VHDL、Verilog和ABEL语言,其中VHDL语言用的较为广泛,它的全英文名VHSIC(VeryHighSpeedIntegratedCircuit)HardwareDescriptionLanguage,是以高级描述语言,系统级仿真和综合技术为特点,采用“自顶向下”的设计理念,VHDL具有很强的电路描述和建模能力,能从多个层次对数字系统进行建模和描述,从而大大简化了硬件设计任务,提高了设计效率和可靠性。

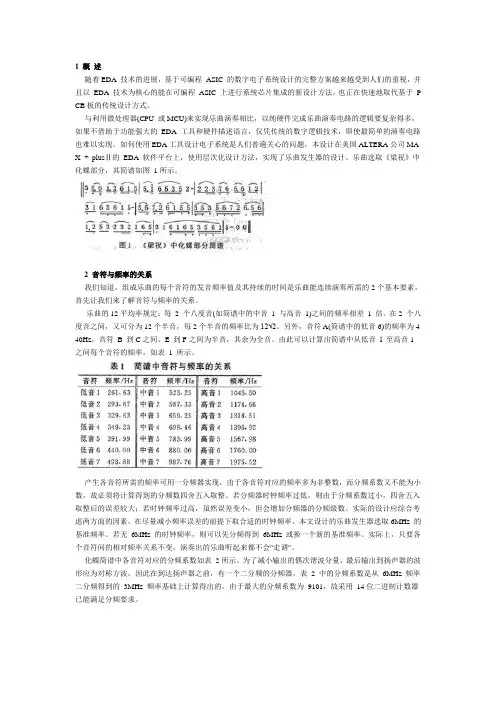

1 概述随着EDA 技术的进展,基于可编程ASIC 的数字电子系统设计的完整方案越来越受到人们的重视,并且以EDA 技术为核心的能在可编程ASIC 上进行系统芯片集成的新设计方法,也正在快速地取代基于P CB板的传统设计方式。
与利用微处理器(CPU 或MCU)来实现乐曲演奏相比,以纯硬件完成乐曲演奏电路的逻辑要复杂得多,如果不借助于功能强大的EDA 工具和硬件描述语言,仅凭传统的数字逻辑技术,即使最简单的演奏电路也难以实现。
如何使用EDA工具设计电子系统是人们普遍关心的问题,本设计在美国ALTERA公司MA X + plusⅡ的EDA 软件平台上,使用层次化设计方法,实现了乐曲发生器的设计。
乐曲选取《梁祝》中化蝶部分,其简谱如图1所示。
2 音符与频率的关系我们知道,组成乐曲的每个音符的发音频率值及其持续的时间是乐曲能连续演奏所需的2个基本要素,首先让我们来了解音符与频率的关系。
乐曲的12平均率规定:每2 个八度音(如简谱中的中音1 与高音1)之间的频率相差1 倍。
在2 个八度音之间,又可分为12个半音,每2个半音的频率比为12√2。
另外,音符A(简谱中的低音6)的频率为4 40Hz,音符B 到C之间、E 到F之间为半音,其余为全音。
由此可以计算出简谱中从低音l 至高音1 之间每个音符的频率,如表 1 所示。
产生各音符所需的频率可用一分频器实现,由于各音符对应的频率多为非整数,而分频系数又不能为小数,故必须将计算得到的分频数四舍五入取整。
若分频器时钟频率过低,则由于分频系数过小,四舍五入取整后的误差较大;若时钟频率过高,虽然误差变小,但会增加分频器的分频级数。
实际的设计应综合考虑两方面的因素,在尽量减小频率误差的前提下取合适的时钟频率。
本文设计的乐曲发生器选取6MHz 的基准频率。
若无6MHz 的时钟频率,则可以先分频得到6MHz 或换一个新的基准频率。
实际上,只要各个音符间的相对频率关系不变,演奏出的乐曲听起来都不会"走调"。
基于VHDL的乐曲演奏器设计
魏东;叶葵;李维林
【期刊名称】《应用科技》
【年(卷),期】2003(030)001
【摘要】论述了用VHDL设计乐曲演奏器的过程.VHDL为设计提供了更大的灵活性,使程序具有更高的通用性.
【总页数】4页(P44-47)
【作者】魏东;叶葵;李维林
【作者单位】哈尔滨工程大学,自动化学院,黑龙江,哈尔滨,150001;哈尔滨工程大学,自动化学院,黑龙江,哈尔滨,150001;哈尔滨工程大学,自动化学院,黑龙江,哈尔滨,150001
【正文语种】中文
【中图分类】TN791
【相关文献】
1.用VHDL设计乐曲演奏电路 [J], 杜世民;杨润萍;张川
2.基于VHDL动态显示乐曲播放器的设计与实现 [J], 杨国庆
3.基于VHDL的乐曲演奏设计与实现 [J], 崔祎
4.基于FPGA动态显示乐曲演奏器片上系统的分析与设计 [J], 杨国庆
5.基于FPGA的乐曲自动演奏器的设计 [J], 吴定允
因版权原因,仅展示原文概要,查看原文内容请购买。
乐曲演奏实验报告一、实验目的1.学习VHDL 基本单元电路的设计应用,进一步掌握EDA 的多层次设计方法。
2.学习利用数控分频器设计硬件乐曲演奏电路。
二、实验内容及要求1.实验内容利用可编程逻辑器件FPGA ,设计乐曲硬件电路,可自动演奏乐曲。
2.实验要求要求能够自动演奏出《梁祝》的曲调。
三、实验原理实验结构框图《梁祝》简谱如下:音乐发生器 NoteTabs 音符译码电路 ToneTaba 数控分频电路 Speakera时钟信号1(4HZ )时钟信号2(12MHZ ) 数码管显示 对应简谱扬声器发生 二极管显示音符高低简谱中音符和频率的关系如下:低音名频率(Hz) 中音名频率(Hz) 高音名频率(Hz)低音1 261.63 中音1 523.25 高音1 1046.5低音2 293.66 中音2 587.33 高音2 1174.66低音3 329.63 中音3 659.25 高音3 1318.51低音4 349.23 中音4 698.46 高音4 1396.92低音5 392.00 中音5 783.99 高音5 1567.98低音6 440.00 中音6 880.00 高音6 1760低音7 493.88 中音7 987.76 高音7 1975.52组成乐曲的每个音符的发音频率值及其持续的时间是乐曲能演奏所需的两个基本要素:1.音符的频率可以由图中的speakera获得,它是一个数控分频器,SPKOUT的输出频率将决定每一个音符的音调。
2.音符的持续时间需根据乐曲的速度和每个音符的节拍数来确定,模块Tonetaba的功能首先为Speakera提供决定所发音符的分频预置数,而此数在Speakera输入口停留时间即为此音符的节拍值,每一音符的停留时间由音乐节拍和音调发生器模块NoteTabs 的clk的输入频率决定,计数时钟信号作为输出音符快慢的控制信号,时钟快时输出节拍速度就快,演奏的速度也就快,时钟慢时输出节拍的速度就慢,演奏的速度自然降低。
用VHDL实现乐曲播放与音乐键盘功能附有VHDL程序摘要本设计目的是用VHDL实现乐曲播放与音乐键盘两用的系统。
该系统有两种工作模式:一个是作为音乐按键使用;一个是播放乐曲。
作为音乐键盘,首先系统要能播放每个音符的声音,我们知道声音的高低由声音的频率来决定,实现每个音符不同的发音频率值,主要是通过一个可预置数的分频器,将时钟信号进行分频,分频后得到不同的发音频率。
音乐播放是该系统的附加功能。
作为音乐键盘,系统已经实现每个音符不同的发音频率值,要使系统能够实现演奏音乐的功能还需要确定每个音符的发声持续时间,通过将时钟信号适当分频,即每个节拍的持续时间,还需要按顺序存储乐曲的每个音符,每个节拍向蜂鸣器输出一个音符的声音。
正文2.1. 系统设计设计要求:本设计目的是用VHDL实现乐曲播放与音乐键盘两用的系统。
该系统有两种工作模式:一个是作为音乐键盘使用;一个是播放乐曲。
设计方案:本设计由三个模块构成:(1)模块NOTETABS模块NOTETABS有两种工作模式。
其中设置了全部音符对应的分频预置数,当系统作为音乐键盘时当有键盘按下时,模块TONETABA向当Tone输出一个与键盘对应的分频预置数;当系统作为音乐播放使用时模块,该模块是置了一个8位二进制计数器,这个计数器的计数频率为4HZ,即每一个计数值的停留时间为0.25秒,恰为当全音符设为1秒时,四四拍的4分音符持续时间,每个音符的停留时间由音乐节拍和音调发生器模块NOTETABS的clk的出入频率决定。
这个分频预置数的输出由对应于TONETABA中的Index[3..0]确定。
输向TONETABA中Index[3..0]的值ToneIndex[3..0]的输出值与持续时间由模块NOTETABS决定。
(2)模块TONETABA模块TONETABA是乐曲简谱码对应的分频预置数查表电路,模块TONETABA接收模块NOTETABS发出的所要发生的音符的信息,然后查表,找出该音符所对应的分频预置数,并通过Tone端口向模块SREAKERA输出该预置数。
