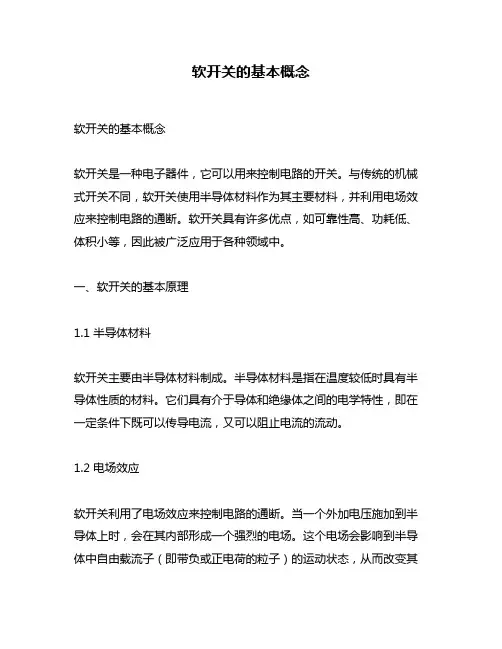

软开关的基本概念软开关的基本概念软开关是一种电子器件，它可以用来控制电路的开关。
与传统的机械式开关不同，软开关使用半导体材料作为其主要材料，并利用电场效应来控制电路的通断。
软开关具有许多优点，如可靠性高、功耗低、体积小等，因此被广泛应用于各种领域中。
一、软开关的基本原理1.1 半导体材料软开关主要由半导体材料制成。
半导体材料是指在温度较低时具有半导体性质的材料。
它们具有介于导体和绝缘体之间的电学特性，即在一定条件下既可以传导电流，又可以阻止电流的流动。
1.2 电场效应软开关利用了电场效应来控制电路的通断。
当一个外加电压施加到半导体上时，会在其内部形成一个强烈的电场。
这个电场会影响到半导体中自由载流子（即带负或正电荷的粒子）的运动状态，从而改变其导电性质。
1.3 MOSFET结构MOSFET（金属氧化物半导体场效应晶体管）是一种常用的软开关结构。
它由金属栅、氧化物和半导体材料组成。
当一个正电压施加到金属栅上时，会在氧化物和半导体之间形成一个电场，从而改变半导体中自由载流子的运动状态，控制电路的通断。
二、软开关的优点2.1 可靠性高软开关使用半导体材料作为其主要材料，没有机械部件，因此具有较高的可靠性。
与传统的机械式开关相比，软开关不容易出现接触不良等问题。
2.2 功耗低软开关具有低功耗的特点。
由于其内部没有机械部件，因此摩擦损耗、惯性负荷等都很小。
此外，在控制电路通断时也只需要很小的电流即可实现。
2.3 体积小软开关具有较小的体积和重量。
这使得它们在集成电路中得到广泛应用，并且可以大大节省空间。
三、软开关的应用领域3.1 电力系统在电力系统中，软开关被广泛应用于电力变压器、断路器、接触器等设备中。
它们可以提高系统的可靠性和效率，并且可以减少能源浪费。
3.2 电动汽车软开关在电动汽车中也得到了广泛应用。
它们可以控制电机的转速和方向，并且可以实现快速切换，提高车辆的性能和安全性。
3.3 通信设备软开关在通信设备中也是必不可少的组成部分。
软开关的基本概念
软开关是一种电力电子器件，它能够根据控制信号断开或接通电路，从而实现电力系统的控制和保护。
与传统机械开关相比，软开关具有体积小、能耗低、寿命长、可靠性高和控制精度高等优点，因此被广泛应用于现代电力系统中。
软开关的基本结构包括一个功率半导体器件和一个控制电路。
其中功率半导体器件可以是晶闸管、二极管、MOSFET、IGBT等，用于负责电路上的开关操作。
而控制电路则负责产生指令信号，控制功率半导体器件的开关状态，从而实现电路的控制和保护。
软开关的最大特点是其控制方式。
它利用高频开关技术，将电路开关的操作频率提高到几千赫兹，从而实现电流的快速切换和控制。
与此同时，软开关还可以实现电流的平滑转移，降低电路中的电压和电流波动，从而提高了能量利用率和电路的稳定性。
软开关的应用范围非常广泛，包括但不限于变频器、UPS、电力电子变压器、电机驱动等。
其中，变频器是软开关应用最为广泛的领域之一。
在变频器中，软开关用于实现电机的调速控制，从而提高电机
的效率和运行质量。
此外，软开关还可以用于UPS中的输出电路控制，保证UPS的稳定输出电压和电流。
总之，软开关是一种电力电子新型器件，具有体积小、能耗低、
寿命长、可靠性高等优点，被广泛应用于现代电力系统中。
随着科技
的不断发展和进步，软开关技术也会越来越成熟和完善，为电力系统
的控制和保护提供更加先进的技术手段。
软开关技术综述开关电源就是采用功率半导体器件作为开关元件，通过周期性通断开关，控制开元件的占空比来调整输出电压。
开关电源的构成框图如图1所示，它由输入电路、变换电路、输出电路和控制电路等组成。
功率变换是其核心部分，主要由开关电路和变压器组成。
为了满足高功率密度的要求，变换器需要工作在高频状态，开关晶体管要采用开关速度高、导通和关断时间短的晶体臂，最典型的功率开关晶体管有功率晶体管（CTR）、功率场效应管（MOSFET）和绝缘型双极型晶体管（IGBT）等3种。
控制方式分为脉宽调制、脉频调制、脉宽和频率混合调制等3种，其中最常用的是脉宽调制（PWM）方式。
从60年代开始得到发展和应用的DC－DC PWM功率变换技术是一种硬开关技术。
为了使开关电源在高频状态下也能高效率地运行，国内外电力电子界和电源技术界自70年代以来，不断研究开发高频软开关技术。
软开关和硬开关波形比较如图2所示。
从图可以看出，软开关的特点是功率器件在零电压条件下导通（或关断），在零电流条件下关断（或导通）。
与硬开关相比，软开关的功率器件在零电压、零电流条件下工作，功率器件开关损耗小。
与此同时，du/dt和di/dt大为下降，所以它能消除相应的电磁干扰（EMI）和射频干扰（RFI），提高了变换器的可靠性。
同时，为了减小变换器的体积和重量，必须实现高频化。
要提高开关频率，同时提高变换器的变换效率，就必须减小开关损耗。
减小开关损耗的途径就是实现开关管的软开关，因此软开关技术软开关技术已经成为是开关变换技术的一个重要的研究方向。
本文对软开关和硬开关的工作特性进行比较，并对软开关技术进行了详细阐述。
2 硬开关的工作特性是开关管开关时的电压和电流波形。
开关管不是理想器件，因此在开关管开关工作时，要产生开通损耗和关断损耗，统称为开关损耗（Switching Loss）。
开关频率越高，总的开关损耗越大，变换器的效率就越低。
开关损耗的存在限制了变换器开关频率的提高，从而限制了变换器的小型化和轻量化。
软开关的原理及应用一、软开关的定义和作用软开关（Software-controlled switch）是一种通过软件开关控制电路的开关设备。
它可以通过软件操作来打开或关闭电路，取代了传统的物理开关。
软开关具有灵活性高、控制精确、易维护等特点，被广泛应用于各个领域。
本文将介绍软开关的原理及在实际应用中的具体用途。
二、软开关的工作原理软开关的工作原理主要基于软件操作和电子控制。
它通过软件控制电路上的开关元件（如晶体管、继电器等），来实现电路的打开和关闭。
下面是软开关的主要工作原理：1.信号控制：软开关通过接收来自外部的信号控制输入，如电脉冲、数字信号等。
根据这些输入信号的不同，软开关可以根据设定的条件来打开或关闭电路。
2.电路切换：软开关根据外部输入信号的变化，将电路从一个状态快速切换到另一个状态。
通过控制电路上的开关元件，软开关可以实现电路的打开或关闭。
3.状态检测：软开关可以实时检测电路的开关状态，以便及时采取控制措施。
它能够判断电路的打开或关闭情况，并将状态反馈给软件进行处理。
4.软件控制：软开关通过软件操作来控制电路的开关状态。
软件可以通过设定参数、编写算法等方式，实现对软开关的精确控制。
这使得软开关可以根据需要灵活地调整电路的开关状态。
三、软开关的应用领域软开关作为一种高灵活性和易操作性的电路控制设备，在各个领域都有广泛的应用。
下面列举了软开关在以下几个领域的具体应用：1.工业自动化：软开关被广泛应用于工业自动化领域，用于控制各种机械设备的开关和运行。
它可以实现对生产线的控制、设备的开启与关闭等操作，提高生产效率和安全性。
2.家居智能：软开关在家居智能系统中也发挥着重要的作用。
它可以通过智能手机或其他控制设备进行远程开关控制，实现对家中照明、电器等设备的智能控制。
3.电力系统：软开关在电力系统中广泛使用，用于电力设备的控制和保护。
它可以根据电力系统的负荷情况，通过软件控制实现设备的启动和停止，保护电力设备的正常运行。
软开关技术综述摘要软开关技术是利用在零电压、零电流条件下控制开关器件的导通和关断，有效地降低了电路的开关损耗和开关噪声因而在电力电子装置中得到广泛应用。
本文在讲述软开关技术的原理及分类的基础上，主要回顾了软开关技术的由来和发展历程，以及发展现状和未来的发展趋势。
关键词：软开关技术原理发展历程发展趋势一．引言：根据开关元件的工作状态，可以把开关分成硬开关和软开关两类。
硬开关是指开关元件在导通和关断过程中，流过器件的电流和元件两端的电压在同时变化；软开关是指开关元件在导通和关断过程中，电压或电流之一先保持为零，一个量变化到正常值后，另一个量才开始变化直至导通或关断过程结束。
由于硬开关过程中会产生较大的开关损耗和开关噪声。
开关损耗随着开关频率的提高而增加，使电路效率下降，阻碍了开关频率的提高；开关噪声给电路带来了严重的电磁干扰问题，影响周边电子设备的正常工作。
为了降低开关的损耗和提高开关频率，软开关的应用越来越多。
电力电子装置中磁性元件的体积和重量占很大比例，从电机学相关知识知道，使变压器、电力电子装置小型化、轻量化的途径是电路的高频化。
但是, 传统的开关器件工作在硬开关状态，在提高开关频率的同时，开关损耗和电磁干扰也随之增加。
所以，简单地提高开关频率显然是不行的。
软开关技术是使功率变换器得以高频化的重要技术之一, 它应用谐振的原理, 使开关器件中的电流(或电压) 按正弦或准正弦规律变化。
当电流自然过零时, 使器件关断(或电压为零时, 使器件开通) , 从而减少开关损耗。
它不仅可以解决硬开关变换器中的硬开关损耗问题、容性开通问题、感性关断问题及二极管反向恢复问题, 而且还能解决由硬开关引起的EMI 等问题。
当开关频率增大到兆赫兹级范围, 被抑制的或低频时可忽视的开关应力和噪声, 将变得难以接受。
谐振变换器虽能为开关提供零电压开关和零电流开关状态, 但工作中会产生较大的循环能量, 使导电损耗增大。
为了在不增大循环能量的同时, 建立开关的软开关条件, 发展了许多软开关PWM技术。
软开关技术及其应用1.软开关技术的简介1.1软开关技术的基本概念软开关：在原电路中增加了小电感、电容等谐振元件，在开关过程前后引入谐振，消除电压、电流的重叠。
降低开关损耗和开关噪声。
近年来开展的软开关技术研究为克服上述缺陷提供了一条有效的途径。
和硬开关工作不同，理想的软关断过程是电流先降到零，电压在缓慢上升到断态值，所以关断损耗近似为零。
由于器件关断前电流已下降到零，解决了感性关断问题。
理想的软开通过程是电压先降到零，电流在缓慢上升到通态值，所以开通损耗近似为零，器件结电容的电压亦为零，解决了容性开通问题。
同时，开通时，二极管反向恢复过程已经结束，因此二极管方向恢复问题不存在。
1.2软开关技术的工作原理图一软开关的开关、关断过程通过在开关过程前后引入谐振，使开关开通前电压先降到零，关断前电流先降到零，就可以消除开关过程中电压、电流的重叠，降低他们的变化率，从而大大减小甚至消除开关消耗。
同时，谐振过程限制了开关过程中电压电流的变化率，这使得开关噪声显著减小。
理想开关过程：零压导通零压关断，开通和关断零损耗零噪声。
2.软开关电路的种类及特点根据电路中主要的开关元件是零电压开通还是零电流关断，可以将软开关电路分成零电压电路和零电流电路两大类。
通常，一种软开关电路要么属于零电压电路，要么属于零电流电路。
但也有个别电路中，有些开关是零电压开通，另一些开关是零电流关断的。
根据软开关技术发展的历程，可以将软开关电路分成以下三种：1）准谐振电路. 是最早出现的软开关电路。
准谐振电路中电压或电流的波形为正弦半波，谐振的引入使得电路的开关损耗和开关噪声大大下降，谐振周期随输入电压、负载变化而改变，因此电路只能采用脉冲频率调制方式来控制。
准谐振电路可以分为零电压开关准谐振电路、零电流开关准谐振电路、零电压开关多谐振电路和用于逆变器的谐振直流环。
2) 零开关PWM电路.电流和电压基本上是方波。
开关承受的电压明显降低。
电路不采用开关频率固定的PWM控制方式。
什么是电力电子中的软开关技术？在当今的电力电子领域，软开关技术正扮演着越来越重要的角色。
那么，究竟什么是软开关技术呢？要理解软开关技术，我们首先得从电力电子电路中的开关说起。
在传统的电力电子电路中，开关的开通和关断过程往往不是理想的。
当开关开通时，电流会从零逐渐上升；而当开关关断时，电压会从零逐渐上升。
这种非理想的开关过程会导致开关损耗的产生。
开关损耗主要包括导通损耗和开关过程中的损耗。
导通损耗是由于开关在导通状态下存在一定的电阻，电流通过时会产生功率损耗。
而开关过程中的损耗则更为复杂，在开关开通和关断的瞬间，电压和电流会有重叠的时间段，这期间会产生较大的功率损耗，并且还会引起电磁干扰等问题。
为了降低这些损耗，提高电力电子装置的效率和性能，软开关技术应运而生。
软开关技术的核心思想是让开关在电压或电流为零的时候进行开通或关断，从而减少甚至消除开关过程中的损耗。
具体来说，软开关技术可以分为零电压开关（Zero Voltage Switching，ZVS）和零电流开关（Zero Current Switching，ZCS）两种类型。
零电压开关是指在开关开通前，其两端的电压已经降为零，这样在开通瞬间就不会有电压和电流的重叠，从而大大降低了开通损耗。
实现零电压开关的常见方法是在开关两端并联一个电容，利用电路中的电感和电容的谐振，使得开关两端的电压在开通前降为零。
零电流开关则是在开关关断前，通过电路的设计让流过开关的电流先降为零，从而避免了关断时电压和电流的重叠，降低了关断损耗。
通常通过在开关支路串联电感来实现零电流关断。
软开关技术的实现需要依靠合理的电路拓扑结构和控制策略。
常见的软开关电路有准谐振电路、零开关 PWM 电路和零转换 PWM 电路等。
准谐振电路是最早出现的软开关电路之一，它利用电感和电容的谐振来实现软开关，但存在着电压和电流应力大、工作频率不固定等缺点。
零开关 PWM 电路在准谐振电路的基础上进行了改进，通过引入辅助开关，实现了恒定频率的控制，同时降低了电压和电流应力。
