标准阀门图标

阀门的图形符号大全（网上收集，如有不妥，请联系）
阀门图形符号是对阀门简单的图形标注，一般用于制图等领域。

阀门图形符号包含了球阀、蝶阀、止回阀等多种常用阀门的符号信息。

步骤 / 方法
阀门符号有哪些 ?不同种类的阀门符号表示都不同，在水力机械图中，阀门符号十分常用，为帮助大家掌握各个阀门的符号表示方法，我根据平常的经验为大家汇总阀门符号大全。

在绘图过程中，如果同一阀门符号表示的阀门用途不同时，可在图形右下角用大写英文名称的字头表示。

阀门符号及图例引言在工业系统中，阀门是一种常用的控制元件，用于调节流体介质的流动。

为了方便人们理解和使用阀门，通常会使用阀门符号及图例来表示不同类型和功能的阀门。

本文将介绍常见的阀门符号及图例，并对其含义进行解释。

1. 简单止回阀简单止回阀用于防止流体倒流。

它只允许流体在一个方向上流动，而在另一个方向上阻止流动。

以下是简单止回阀的符号及图例：----入口 | |--||--||--出口 | |----解释： - 入口和出口之间有一个向上的箭头，表示流体只能从入口流向出口。

- 箭头上方有一条水平线，表示流体倒流时会被阻止。

2. 手动开关阀手动开关阀是一种通过手动操作来打开或关闭流体通道的阀门。

以下是手动开关阀的符号及图例：-------入口 | || |出口 | |-------解释： - 在入口和出口之间有一个直线，表示流体可以直接通过阀门。

- 阀门两边的矩形表示手动控制装置，用于打开或关闭阀门。

3. 压力安全阀压力安全阀用于在系统压力超过允许范围时释放过压。

以下是压力安全阀的符号及图例：_____入口 |º || |出口 |____º|解释： - 入口和出口之间有一个圆形，表示流体可以通过阀门。

- 圆形上方的线条表示压力释放出口，用于释放过压。

4. 调节阀调节阀用于调节流体介质的压力、流量和温度等参数。

以下是调节阀的符号及图例：-------入口 | || |出口 | |--|-解释： - 在入口和出口之间有一个直线，表示流体可以直接通过阀门。

- 直线上方有一个矩形和一条斜线，表示调节阀的调节装置。

5. 电磁阀电磁阀是一种通过电磁操控来打开或关闭流体通道的阀门。

以下是电磁阀的符号及图例：------入口 | --* || / | |出口 | * --|------解释： - 在入口和出口之间有一个直线，表示流体可以直接通过阀门。

- 直线上方有一个斜线和一个箭头，表示电磁操控装置。

阀门标识大全及表示方法阀门标识识别是指通过阀门型号组合排列形式来标识和识别阀门的各种参数。

阀门型号包括口径、阀门类型、传动方式、连接形式、结构形式、阀座密封面或衬里材料、公称压力和阀体材料等。

其中，类型代号用汉语拼音字母表示，如闸阀、截止阀、节流阀、球阀、蝶阀、隔膜阀等。

各类阀门型号含义如下：闸阀(Z)：0表示电磁动，1表示内螺纹，2表示外螺纹，或衬里（见下表：阀门结构形式）。

截止阀(J)：1表示电磁或液动。

节流阀(L)：2表示电一液动，3表示法兰（用于双弹簧安全阀）。

球阀(Q)：3表示蜗轮阀，4表示法兰。

蝶阀(D)：4表示正齿轮转动，5表示伞齿轮转动，6表示焊接，7表示对夹，8表示卡箍，9表示卡套阀。

隔膜阀(G)：5表示法兰（用于杠杆式、安全门、单弹簧安全门）。

安全阀(A)：6表示气动，7表示液动，8表示气一液动，9表示电动。

减压阀(Y)：XXX表示。

疏水阀(S)：XXX表示。

阀门型号中的各个参数都有其特定的代号，如汉语拼音、数字、字母等，用于表示口径、传动方式、连接形式、结构形式、阀座密封面或衬里材料、公称压力和阀体材料等。

例如，阀门型号中的汉语拼音字母代号表示阀门类型，数字表示公称压力，字母表示传动方式等。

阀门型号中的阀座密封面或衬里材料也有其特定的代号，如T表示铜合金，H表示合金钢，B表示锡基轴，Y表示硬质合金，X表示橡胶，XXX表示硬橡胶，SA表示聚四氟乙烯，SB表示聚三氟乙烯，SC表示聚氟乙烯，SD表示酚醛塑料，SN表示尼龙，F表示氟塑料，P表示皮革（渗硼钢），S表示塑料，D表示渗氮钢，XXX表示衬胶，TC表示搪磁，CS表示衬塑料，CQ表示衬铅，W表示密封圈由阀体加工。

阀门型号中的公称压力数值用kg/m2表示，阀体材料代号用汉语拼音字母和数字表示，如Z表示灰铸件，X表示可锻铸铁，Q表示球墨铸铁，T表示铜合金，B表示铅合金，II表示铬钼合金钢，L表示铬合金，P表示铬镍钛钢，V（II）表示铬钼钒合金钢，R表示铬镍钼钛钢，C表示碳钢（一般不表示），G表示硅铁。

表3.0.2 管道附件序名称图例备注号1 套管伸缩器2 方形伸缩器3 刚性防水套管4 柔性防水套管5 波纹管6 可曲挠橡胶接头7 管道固定支架8 管道滑动支架9 立管检查口10 清扫口11 通气帽12 雨水斗13 排水漏斗14 圆形地漏通用。

如为无水封，地漏应加存水弯15 方形地漏16 自动冲洗水箱17 挡墩18 减压孔板19 Y形除污器20 毛发聚集器21 防回流污染止回阀22 吸气阀3.0.3管道连接的图例宜符合表3.0.3的要求。

表3.0.3 管道连接序号名称图例备注1 法兰连接2 承插连接3 活接头4 管堵5 法兰堵盖6 弯折管表示管道向后及向下弯转90°7 三通连接8 四通连接9 盲板10 管道丁字上接11 管道丁字下接12 管道交叉在下方和后面的管道应断开3.0.4管件的图例宜符合表3.0.4的要求。

表3.0.4 管件序号名称图例备注1 偏心异径管2 异径管3 乙字管4 喇叭口5 转动接头6 短管7 存水弯8 弯头9 正三通10 斜三通11 正四通12 斜四通13 浴盆排水件3.0.5阀门的图例宜符合表3.0.5的要求。

表3.0.5 阀门序号名称图例备注1 闸阀2 角阀3 三通阀4 四通阀5 截止阀6 电动阀7 液动阀8 气动阀9 减压阀左侧为高压端10 旋塞阀11 底阀12 球阀13 隔膜阀14 气开隔膜阀15 气闭隔膜阀16 温度调节阀17 压力调节阀18 电磁阀19 止回阀20 消声止回阀21 蝶阀22 弹簧安全阀23 平衡锤安全阀24 自动排气阀25 浮球阀26 延时自闭冲洗阀27 吸水喇叭口28 疏水器3.0.6给水配件的图例宜符合表3.0.6的要求。

表3.0.6 给水配件序号名称图例备注1 放水龙头左侧为平面，右侧为系统2 皮带龙头左侧为平面，右侧为系统3 洒水(栓)龙头4 化验龙头5 肘式龙头6 脚踏开关7 混合水龙头8 旋转水龙头9 浴盆带喷头混合水龙头3.0.7 消防设施的图例宜符合表3.0.7的要求。

阀门的图形符号大全（网上收集，如有不妥，请联系）
阀门图形符号是对阀门简单的图形标注，一般用于制图等领域。

阀门图形符号包含了球阀、蝶阀、止回阀等多种常用阀门的符号信息。

步骤 / 方法
阀门符号有哪些 ?不同种类的阀门符号表示都不同，在水力机械图中，阀门符号十分常用，为帮助大家掌握各个阀门的符号表示方法，我根据平常的经验为大家汇总阀门符号大全。

在绘图过程中，如果同一阀门符号表示的阀门用途不同时，可在图形右下角用大写英文名称的字头表示。

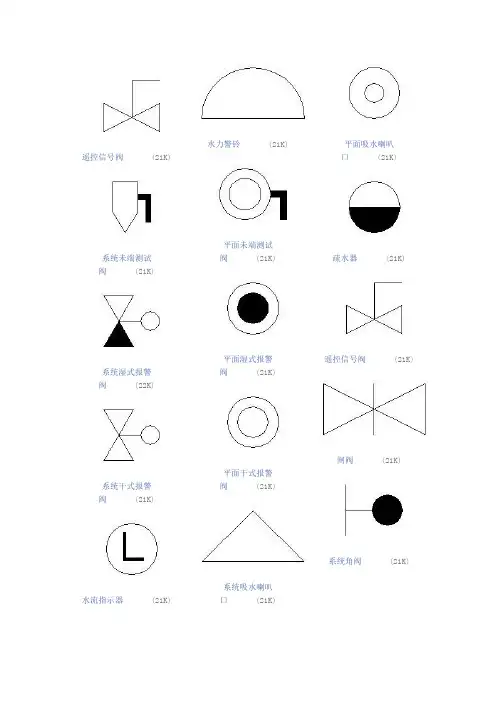

遥控信号阀(21K)系统未端测试阀(21K)系统湿式报警阀(22K)系统干式报警阀(21K)水流指示器(21K)水力警铃(21K)平面未端测试阀(21K)平面湿式报警阀(21K)平面干式报警阀(21K)系统吸水喇叭口(21K)平面吸水喇叭口(21K)疏水器(21K)遥控信号阀(21K)闸阀(21K)系统角阀(21K)延时自闭冲洗阀(21K)系统浮球阀(22K)吸气阀(21K)水位控制阀(21K)球阀(21K)气开隔膜阀(22K)气闭隔膜阀(21K)平面自动排气阀(21K)平面浮球阀(21K)截止阀DN50(21K)截止阀DN40(21K)减压阀(21K)隔膜阀(22K)止回阀(21K)防污止回阀(21K)轴侧左蝶阀(22K)轴侧右蝶阀(22K)蝶阀(21K)调节阀门(22K)电磁阀(22K)弹簧安全阀(21K)减压孔板(21K)Y形除污器(21K)闸阀(47K)闸阀2(65K)截止阀2(31K)浮球阀(57K)调压器安装大样(87K)Y形过滤器(44K)液压浮球阀(38K)止回阀(38K)截止阀(39K)Y型除污器(38K)球阀(41K)消防报警阀(41K)电磁阀(39K)弹簧安全阀(39K)末端测试阀_系统(39K)末端测试阀_平面(39K)末端放水阀(39K)泄压阀(40K)防污隔断阀(39K)止回阀_带法兰(39K)两浮球阀(39K)角阀2(39K)截止阀_带法兰(39K)吸气阀(40K)小便器感应式冲洗..(39K)自闭式冲洗阀(40K)自动排气阀(39K)角阀(39K)大便器感应式冲洗..(39K)蝶阀45度无法兰(39K)蝶阀45度带法兰(39K)报警阀(40K)Y形过滤器_平面(42K)Y形过滤器_侧面(40K)自动排气阀_平面(40K)自动排气阀(40K)止回阀(39K)闸阀(39K)液动阀(39K)延时自闭式冲洗阀(40K)压力调节阀(39K)旋塞阀_平面(39K)旋塞阀(40K)消声止回阀(39K)吸气阀(39K)温度调节阀(39K)四通阀(39K)三通阀(39K)球阀(40K)气开隔膜阀(40K)气动阀(39K)气闭隔膜阀(39K)平衡锤安全阀(39K)截止阀(DN小于..(40K)截止阀(DN大于..(39K)角阀(40K)减压阀(39K)隔膜阀(40K)浮球阀_平面(39K)浮球阀(39K)防回流污染止回阀(39K)蝶阀(40K)。

阀门的图形符号大全（网上收集，如有不妥，请联系）
阀门图形符号是对阀门简单的图形标注，一般用于制图等领域。

阀门图形符号包含了球阀、蝶阀、止回阀等多种常用阀门的符号信息。

步骤/方法
阀门符号有哪些?不同种类的阀门符号表示都不同，在水力机械图中，阀门符号十分常用，为帮助大家掌握各个阀门的符号表示方法，我根据平常的经验为大家汇总阀门符号大全。

在绘图过程中，如果同一阀门符号表示的阀门用途不同时，可在图形右下角用大写英文名称的字头表示。

遥控信号阀 (21K)系统未端测试阀 (21K)系统湿式报警阀 (22K)系统干式报警阀 (21K)水流指示器 (21K)水力警铃 (21K)平面未端测试阀 (21K)平面湿式报警阀 (21K)平面干式报警阀 (21K)系统吸水喇叭口 (21K)平面吸水喇叭口 (21K)疏水器 (21K)遥控信号阀 (21K)闸阀 (21K)系统角阀 (21K)延时自闭冲洗阀 (21K)系统浮球阀 (22K)吸气阀 (21K)水位控制阀 (21K)球阀 (21K)气开隔膜阀 (22K)气闭隔膜阀 (21K)平面自动排气阀 (21K)平面浮球阀 (21K)截止阀DN50 (21K)截止阀DN40 (21K)减压阀 (21K)隔膜阀 (22K)止回阀 (21K)防污止回阀 (21K)轴侧左蝶阀 (22K)轴侧右蝶阀 (22K)蝶阀 (21K)调节阀门 (22K)电磁阀 (22K)弹簧安全阀 (21K)减压孔板 (21K)Y 形除污器 (21K)闸阀 (47K)闸阀2 (65K)截止阀2 (31K)浮球阀 (57K)调压器安装大样 (87K)Y 形过滤器 (44K)液压浮球阀 (38K)止回阀 (38K)截止阀 (39K)Y 型除污器 (38K)球阀 (41K)消防报警阀 (41K)电磁阀 (39K)弹簧安全阀 (39K)末端测试阀_系统 (39K)末端测试阀_平面 (39K)末端放水阀 (39K)泄压阀 (40K)防污隔断阀 (39K)止回阀_带法兰 (39K)两浮球阀 (39K)角阀2 (39K)截止阀_带法兰 (39K)吸气阀 (40K)小便器感应式冲洗.. (39K)自闭式冲洗阀 (40K)自动排气阀 (39K)角阀 (39K)大便器感应式冲洗.. (39K)蝶阀45度无法兰 (39K)蝶阀45度带法兰 (39K)报警阀 (40K)Y 形过滤器_平面 (42K)Y 形过滤器_侧面 (40K)自动排气阀_平面 (40K)自动排气阀 (40K)止回阀 (39K)闸阀 (39K)液动阀 (39K)延时自闭式冲洗阀 (40K)压力调节阀 (39K)旋塞阀_平面 (39K)旋塞阀 (40K)消声止回阀 (39K)吸气阀 (39K)温度调节阀 (39K)四通阀 (39K)三通阀 (39K)球阀 (40K)气开隔膜阀 (40K)气动阀 (39K)气闭隔膜阀 (39K). 精品平衡锤安全阀 (39K)截止阀(DN 小于.. (40K)截止阀(DN 大于.. (39K)角阀 (40K)减压阀 (39K)隔膜阀 (40K) 浮球阀_平面 (39K)浮球阀 (39K)防回流污染止回阀 (39K)蝶阀 (40K) 如有侵权请联系告知删除，感谢你们的配合！。

阀的种类及图例在现场我们见到最多的就是阀。

汽包液位三冲量控制、锅炉的燃烧控制等，都是通过阀门开度和关度的大小来控制对象，我们通过算法的目的也是要控制阀门开度和关度的大小，从而达到自动控制。

阀门的用途是广泛的，因此它起的作用也是很大的。

例如：在发电厂中阀门能够控制锅炉和汽轮机的运转；在石油、化工生产中，阀门同样也起着控制全部生产设备和工艺流程的正常运转。

尽管如此，阀门同其它产品比较往往被人们忽视。

例如：在安装机器设备时，人们往往把重点放在主要机器设备方面，如：压缩机、高压容器、锅炉等，这些做法都会使整个生产效率降低或停产、或造成种种其它事故发生，所以我们有必要对阀门进行认识和了解。

阀门的分类阀门产品的种类繁多，说法也不完全统一，有的按用途分（如化工、石油、电站等）、有的按介质分（如水蒸汽、空气阀等）、有的按材质分（如铸铁阀、铸钢阀、锻钢阀等）、有的按连接形式分（如内螺纹、法兰阀等）、有的按温度分（如低温阀、高温阀等）。

我国目前大多数习惯是按压力和结构种类来区分。

即：按公称压力分：W1.6MPa为低压阀、压力2.5、4.0、6.4MPa为中压阀、三10MPa为高压阀、超过100MPa为超高压阀。

按结构种类分主要有：旋塞阀、闸阀、截止阀、球阀—用于开启或关闭管道的介质流动。

止回阀（包括底阀）—用于自动防止管道内的介质倒流。

节流阀—用于调节管道介质的流量。

蝶阀—用于开启或关闭管道内的介质。

也可作调节用。

安全阀—用于锅炉、容器设备及管道上，当介质压力趔过规定数值时，能自动排除过剩介质压力，保证生产运行安全。

减压阀—用于自动降低管道及设备内介质压力。

系使介质经过阀瓣的间隙时，产生阻力造成压力损失，达到减压目的。

疏水器—用于蒸汽管道上自动排除冷凝水，防止蒸汽损失或泄漏。

按用途和作用分类截断阀类——主要用于截断或接通介质流。

包括闸阀、截止阀、隔膜阀、球阀、旋塞阀、碟阀、柱塞阀、球塞阀、针型仪表阀等。

调节阀类——主要用于调节介质的流量、压力等。

阀门的图形符号大全网上收集,如有不妥,请联系
阀门图形符号是对阀门简单的图形标注,一般用于制图等领域;阀门图形符号包含了球阀、蝶阀、止回阀等多种常用阀门的符号信息;
步骤/方法
阀门符号有哪些不同种类的阀门符号表示都不同,在水力机械图中,阀门符号十分常用,为帮助大家掌握各个阀门的符号表示方法,我根据平常的经验为大家汇总阀门符号大全;
在绘图过程中,如果同一阀门符号表示的阀门用途不同时,可在图形右下角用大写英文名称的字头表示;。
