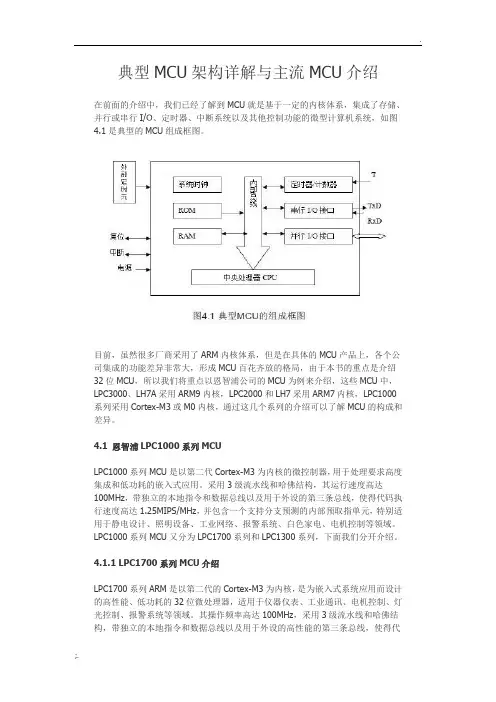

典型MCU 架构详解与主流MCU 介绍典型MCU 架构详解与主流 MCU 介绍在前面的介绍中,我们已经了解到 MCU 就是基于一定的内核体系,集 成了存储、并行或串行I/O 、定时器、中断系统以及其他控制功能的微 型计算机系统,如图4.1是典型的MCU 组成框图。
目前,虽然很多厂商采用了 ARM 内核体系,但是在具体的MCU 产品 上,各个公司集成的功能差异非常大,形成 MCU 百花齐放的格局,由 于本书的重点是介绍32位MCU ,所以我们将重点以恩智浦公司的MCU 为例来介绍,这些 MCU 中,LPC3000、LH7A 采用ARM9内核, LPC2000 和 LH7 采用 ARM7 内核,LPC1000 系列采用 Cortex-M3 或 M0内核,通过这几个系列的介绍可以了解 MCU 的构成和差异。
4.1恩智浦LPC1000系列MCULPC1000系列MCU 是以第二代Cortex-M3为内核的微控制器,用于处^4.1典即的纠成椎图外耀童时元理要求高度集成和低功耗的嵌入式应用。
采用3级流水线和哈佛结构,其运行速度高达100MHz,带独立的本地指令和数据总线以及用于外设的第三条总线,使得代码执行速度高达 1.25MIPS/MHZ,并包含一个支持分支预测的内部预取指单元,特别适用于静电设计、照明设备、工业网络、报警系统、白色家电、电机控制等领域。
LPC1000系列MCU又分为LPC1700系列和LPC1300系列,下面我们分开介绍。
4.1.1 LPC1700 系列MCU 介绍LPC1700系列ARM是以第二代的Cortex-M3为内核,是为嵌入式系统应用而设计的高性能、低功耗的32位微处理器,适用于仪器仪表、工业通讯、电机控制、灯光控制、报警系统等领域。
其操作频率高达100MHz,采用3级流水线和哈佛结构,带独立的本地指令和数据总线以及用于外设的高性能的第三条总线,使得代码执行速度高达 1.25MIPS/MHZ,并包含一个支持分支预测的内部预取指单元。
