1．钻具口型5寸（127mm）钻杆411*410扣型、外径127mm、内径108mm。
7寸（178mm）钻挺411*410扣型、外径178mm、内径 71.40mm8寸（203mm）钻挺631*630扣型、外径203mm、内径 71.40mm1）完整的钻杆接头代号由四部分组成：对于内平、贯眼、正规型接头螺纹，接头螺纹代号用接头所配钻杆通称外径（以英寸为单位）和代表接头接头类型的符号来表示，而对于数字型接头，用NC和和表示螺纹基面中径尺寸（1/10in）的数字表示。
如4IF_42X表示配外径为4in（101.6mm）钻杆、线密度为20.8kg/m、X级钻杆用内平式接头。
NC50_62E表示陪外径5in(127.00mm)、线密度29.0kg/m、E级钻杆用数字型接头。
2）钻挺的扣型表示方法NC26_35,表示扣型短横线“_”前面的两位数字是以英制单位表示的丝扣节圆直径，后两位数字是以英制单位表示的外径尺寸。
水龙头下端扣型（631）上旋塞（631*630）方钻杆扣型（521*630）转换接头（411*520）下旋塞（411*410）方保接头（411*410）书写钻具组合时规范为：外径+名称+长度合川001-83-H1井二开双扶通井钻具组合○1311.2mm钻头*0.29m+○1203mm双母接头*0.81m+○1203mm回压凡尔*0.5m+○1 310mm扶正器*1.72m+○1203mm无磁钻挺*9.01m+○1210mm转换接头*0.48m+○1 308mm扶正器*0.97m+○1219mm转换接头*0.46m+○1219mm转换接头*0.80m+○1 127mm加重钻杆*27.72m+○1203mm旁通阀*0.50m+○1127mm加重钻杆*251.89m+○1127mm钻杆*1115.86m+○1_方保接头*0.81m+○1_下旋塞*0.44m+○1_转换接头*0.80m2.套管的扣型长圆扣和阶梯扣1）下套管时先下入的三根和套管鞋要涂好丝扣胶，防止放生井下落鱼，增强下部套管的密封效果，且下套管时，要边下套管边灌浆，防止挤毁套管，且扶正器在斜井段要多于直丼段。

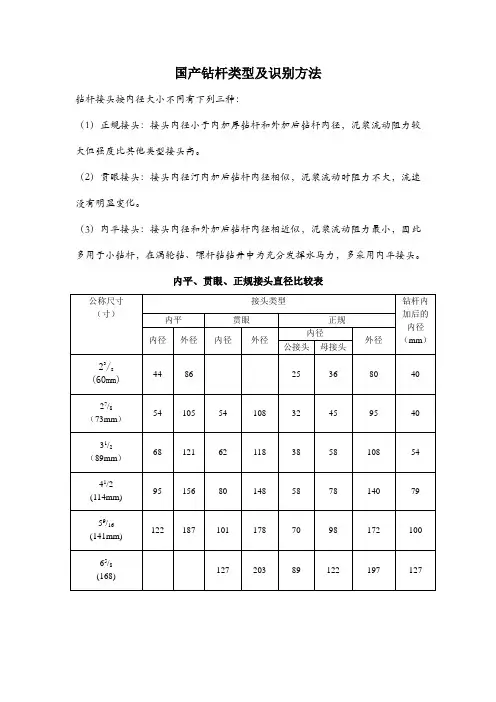

国产钻杆类型及识别方法
钻杆接头按内径大小不同有下列三种：
（1）正规接头：接头内径小于内加厚钻杆和外加后钻杆内径，泥浆流动阻力较大但强度比其他类型接头高。
（2）贯眼接头：接头内径河内加后钻杆内径相似，泥浆流动时阻力不大，流速没有明显变化。
（3）内平接头：接头内径和外加后钻杆内径相近似，泥浆流动阻力最小，因此多用于小钻杆，在涡轮钻、螺杆钻钻井中为充分发挥水马力，多采用内平接头。
内平、贯眼、正规接头直径比较表
国产钻杆接头规范（单位mm）
国产钻杆接头连接规范
1、钻杆公母接头细扣部分采用烘装上扣法与钻杆连接
三牙轮钻头基本尺寸及代号
石油钻铤尺寸参数表
D=XX*2.54。

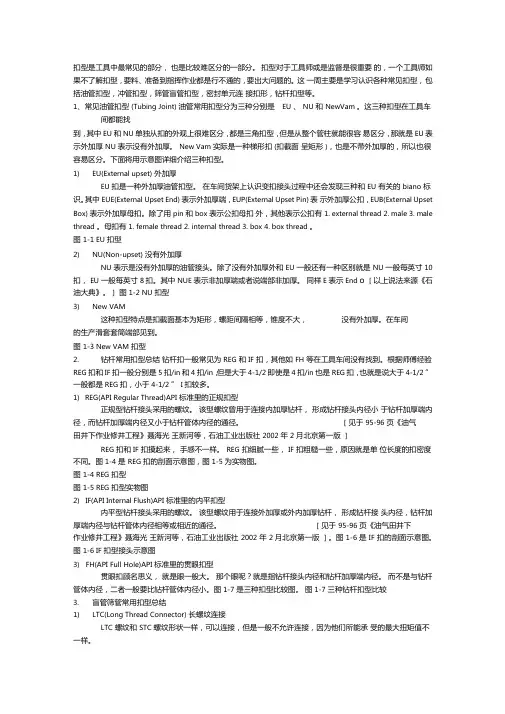

扣型是工具中最常见的部分，也是比较难区分的一部分。
扣型对于工具师或是监督是很重要的，一个工具师如果不了解扣型，要料、准备到指挥作业都是行不通的，要出大问题的。
这一周主要是学习认识各种常见扣型，包括油管扣型，冲管扣型，筛管盲管扣型，密封单元连接扣形，钻杆扣型等。
1、常见油管扣型(Tubing Joint) 油管常用扣型分为三种分别是EU 、NU 和NewVam 。
这三种扣型在工具车间都能找到，其中EU 和NU 单独从扣的外观上很难区分，都是三角扣型，但是从整个管柱就能很容易区分，那就是EU 表示外加厚NU 表示没有外加厚。
New Vam 实际是一种梯形扣(扣截面呈矩形)，也是不带外加厚的，所以也很容易区分。
下面将用示意图详细介绍三种扣型。
1)EU(External upset) 外加厚EU 扣是一种外加厚油管扣型。
在车间货架上认识变扣接头过程中还会发现三种和EU 有关的biano 标识。
其中EUE(External Upset End) 表示外加厚端，EUP(External Upset Pin) 表示外加厚公扣，EUB(External Upset Box) 表示外加厚母扣。
除了用pin 和box 表示公扣母扣外，其他表示公扣有1. external thread 2. male 3. male thread 。
母扣有1. female thread 2. internal thread 3. box 4. box thread 。
图1-1 EU 扣型2)NU(Non-upset) 没有外加厚NU 表示是没有外加厚的油管接头。
除了没有外加厚外和EU 一般还有一种区别就是NU 一般每英寸10扣，EU 一般每英寸8扣。
其中NUE 表示非加厚端或者说端部非加厚。
同样E表示End o ［以上说法来源《石油大典》。
］图1-2 NU 扣型3)New VAM这种扣型特点是扣截面基本为矩形，螺距间隔相等，锥度不大，没有外加厚。
扣型一般有三位数字组成，表示形式为：211、210、311、310、431、430、4A11、4A10、631、630、其中：第一个数字代表钻具的公称尺寸。
【例；211、210中的第一个数2表示钻具的公称尺寸是27/8英寸。
431、430中的第一个数4表示钻具的公称尺寸是41/2英寸。
】第二个数代表钻具扣型。
内平扣为IF、贯眼扣为FH、正规扣为REG.第三个数代表钻具的公、母丝扣。
1代表公扣、0代表母扣。
动力头常用扣型为331。
意为31/2英寸正规扣。
保护接头视钻杆扣型而定。
潜孔锤常用扣型为431提引水接头常用扣型为211。
意为27/8英寸内平扣。
保护接头视钻杆扣型而定。
扶正器常用扣型为4A10-430。
钻具视不同规格常用扣型：89mm钻杆常用扣型为210-(视钻铤扣型而定)114mm钻杆常用扣型为210-(视钻铤扣型而定)127mm钻杆常用扣型为310-(视钻铤扣型而定)121mm钻铤常用扣型为310-311。
146mm钻铤常用扣型为311-4A11159mm钻铤常用扣型为4A10-4A11168mm钻铤常用扣型为4A10-4A11这里的4A为4英寸，A是为了和41/2英寸区分。
钻具API标准（钻杆）外径mm 内径mm 壁厚mm 线密度（重量）kg/m89 70.3 9.35 19.79114.3 100.53 6.88 24.541/2 97.18 8.56 24.7127 95.35 9.47 26.95 92.46 10.92 29.8140 111.96 7.52 24.251/2 108.61 9.19 29.0168.3 121.36 9.17 32.665/8 118.62 10.54 36.8钻具API标准（钻铤）外径mm 内径mm 壁厚mm 线密度（重量）kg/m121 50.8 36.1 79.0146（53/4）57.15 44.45 111.2152.4(6) 57.15 47.6 122.7158.8(61/4) 57.15 50.8 135.1177.8(7) 71.44 53.2 163.2228.6（9）71.44 78.6 290.2254（10）76.2 88.9 361.6279.4（11）76.2 101.6 444.9。
石油钻杆接头螺纹标准石油钻杆接头螺纹标准是指用于连接石油钻杆的螺纹规格和标准。
螺纹连接是石油钻探过程中重要的连接方式，它可以提供可靠的连接，保证钻杆在工作过程中的牢固性和密封性。
本文将介绍几种常见的石油钻杆接头螺纹标准。
在石油钻探中，常用的螺纹标准主要有API和IF两种。
API（美国石油学会）标准是一种全球通用的螺纹标准，它规定了各个尺寸的石油钻杆连接的螺纹形式、尺寸、内外直径等技术要求。
API标准螺纹分为两种类型：长螺纹（LTC）和短螺纹（STC），其特点是螺纹深度较大，连接更牢固，适用于长时间的高强度工作。
IF（国际钻井协会）标准是由国际钻井协会制定的一种螺纹标准，比API螺纹标准更紧凑，适用于高压、高温等工况环境下的石油钻探，具有较好的密封性和承载能力。
另外，国内也有一些石油钻杆接头螺纹标准，如“地1”标准。
该标准是中国石油天然气集团公司制订的一种螺纹标准，其主要特点是螺纹连接更简便、快捷，适用于一些临时性的工程和低强度工作环境。
在选用螺纹连接时，除了参考螺纹标准外，还需要根据具体的工作环境、工艺要求等因素进行选择。
例如，如果钻探的地质条件较复杂，需要承受高压、高温等特殊环境，就需要选用具有较好承载能力和密封性能的螺纹连接。
此外，还需要考虑螺纹连接的使用寿命、易于拆装等因素。
为了确保石油钻探的安全和效率，螺纹连接需要经过严格的质量控制和检验。
在制造过程中，需要对接头进行磨削、热处理等工艺处理，以保证螺纹的精度和强度。
在使用过程中，还需要进行连接的拧紧力、扭矩等参数的监测和控制，以确保螺纹连接的可靠性和稳定性。
总之，石油钻杆接头螺纹标准是石油钻探中非常重要的一部分，它直接关系到钻杆连接的可靠性和工作效率。
通过合理选择和正确使用螺纹连接，可以提高钻井作业的安全性和效率，降低工作风险，促进石油产业的健康发展。

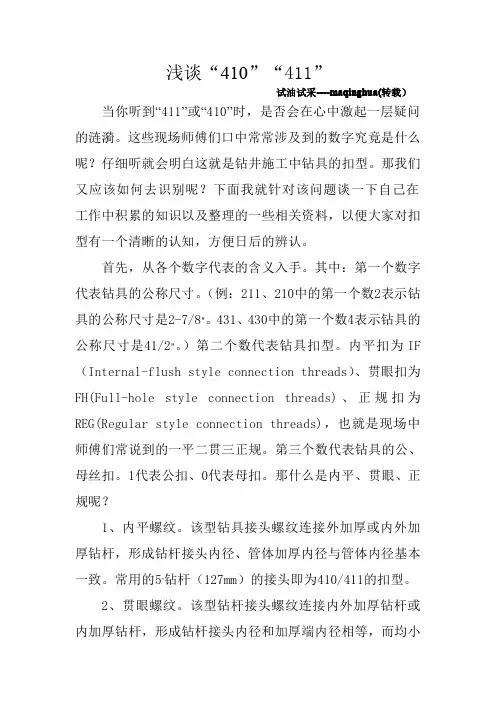

浅谈“410”“411”试油试采----maqinghua(转载）当你听到“411”或“410”时，是否会在心中激起一层疑问的涟漪。
这些现场师傅们口中常常涉及到的数字究竟是什么呢？仔细听就会明白这就是钻井施工中钻具的扣型。
那我们又应该如何去识别呢？下面我就针对该问题谈一下自己在工作中积累的知识以及整理的一些相关资料，以便大家对扣型有一个清晰的认知，方便日后的辨认。
首先，从各个数字代表的含义入手。
其中：第一个数字代表钻具的公称尺寸。
（例：211、210中的第一个数2表示钻具的公称尺寸是2-7/8"。
431、430中的第一个数4表示钻具的公称尺寸是41/2"。
）第二个数代表钻具扣型。
内平扣为IF （Internal-flush style connection threads）、贯眼扣为FH(Full-hole style connection threads)、正规扣为REG(Regular style connection threads)，也就是现场中师傅们常说到的一平二贯三正规。
第三个数代表钻具的公、母丝扣。
1代表公扣、0代表母扣。
那什么是内平、贯眼、正规呢？1、内平螺纹。
该型钻具接头螺纹连接外加厚或内外加厚钻杆，形成钻杆接头内径、管体加厚内径与管体内径基本一致。
常用的5"钻杆（127mm）的接头即为410/411的扣型。
2、贯眼螺纹。
该型钻杆接头螺纹连接内外加厚钻杆或内加厚钻杆，形成钻杆接头内径和加厚端内径相等，而均小于钻杆管体内径的通径。
该扣型曾经被广泛用于水龙头、方钻杆、钻杆、钻铤和钻头，但大部分已经被API（American Petroleum Institute-美国石油协会）淘汰。
3、正规螺纹。
该型钻杆接头螺纹曾用于内加厚钻杆，形成钻杆接头内径小于加厚内径，而钻杆加厚端内径又小于管体内径的通径。
API设计该扣型的主要目的是将其应用于钻头连接。
另外还有数字型螺纹，现场应用较少，这里不再赘述。

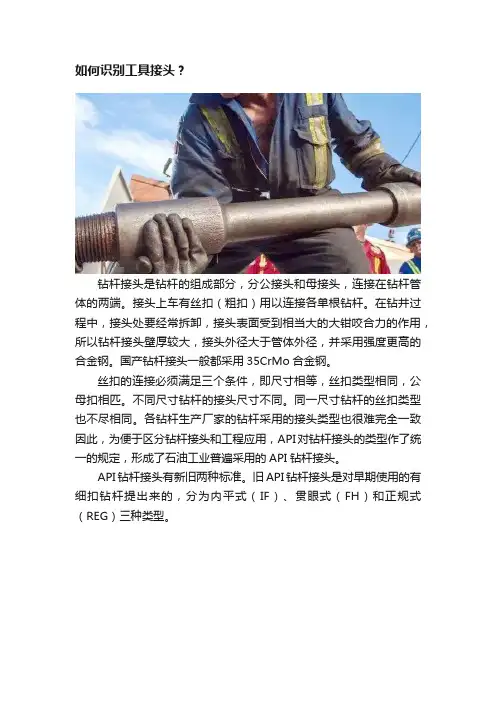

如何识别工具接头？钻杆接头是钻杆的组成部分，分公接头和母接头，连接在钻杆管体的两端。
接头上车有丝扣（粗扣）用以连接各单根钻杆。
在钻井过程中，接头处要经常拆卸，接头表面受到相当大的大钳咬合力的作用，所以钻杆接头壁厚较大，接头外径大于管体外径，并采用强度更高的合金钢。
国产钻杆接头一般都采用35CrMo合金钢。
丝扣的连接必须满足三个条件，即尺寸相等，丝扣类型相同，公母扣相匹。
不同尺寸钻杆的接头尺寸不同。
同一尺寸钻杆的丝扣类型也不尽相同。
各钻杆生产厂家的钻杆采用的接头类型也很难完全一致因此，为便于区分钻杆接头和工程应用，API对钻杆接头的类型作了统一的规定，形成了石油工业普遍采用的API钻杆接头。
API钻杆接头有新旧两种标准。
旧API钻杆接头是对早期使用的有细扣钻杆提出来的，分为内平式（IF）、贯眼式（FH）和正规式（REG）三种类型。
△旧API标准钻杆•内平式接头主要用于外加厚钻杆,其特点是钻杆内径与管体加厚处内径、接头内径相等，钻井液流动阻力小，有利于提高钻头水功率，但接头外径较大，易磨损。
•贯眼式接头适用于内加厚钻杆，其特点是钻杆有两个内径，接头内径等于管体加厚处内径，但小于管体部分内径。
钻井液流经这种接头时的阻力大于内平式接头，但其外径小于内平式接头。
•正规式接头适用于内加厚钻杆。
这种接头的内径比较小，小于钻杆加厚处的内径。
所以正规接头连接的钻杆有三种不同的内径。
钻井液流过这种接头时的阻力最大，但它的外径最小、强度较大。
正规接头常用于小直径钻杆和反扣钻杆，以及钻头、打捞工具等。
三种类型接头均采用“V”形螺纹，但扣型（用螺纹顶切平宽度表示）扣距、锥度及尺寸等都有很大的差别。
接头的识别1、贯眼FH、XH，在工具车间不常见，也不常用。
2、常用的有内平IF和正规REG，区别如下：IF每英寸4扣，相对扣要粗些，且锥度小些，REG每英寸5扣，相对扣要细些，且锥度大些。
IF扣的尺寸范围为2-3/8″到4-1/2 ″，大于4-1/2 ″的无IF，通常是REG，其中7-5/8 ″以上无REG。

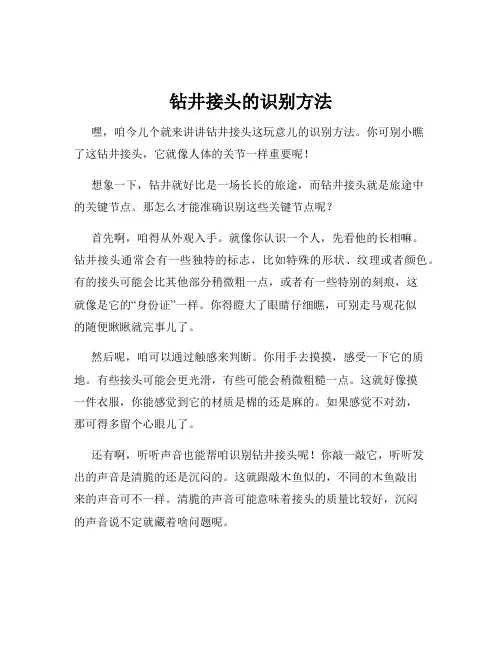

钻井接头的识别方法嘿，咱今儿个就来讲讲钻井接头这玩意儿的识别方法。
你可别小瞧了这钻井接头，它就像人体的关节一样重要呢！想象一下，钻井就好比是一场长长的旅途，而钻井接头就是旅途中的关键节点。
那怎么才能准确识别这些关键节点呢？首先啊，咱得从外观入手。
就像你认识一个人，先看他的长相嘛。
钻井接头通常会有一些独特的标志，比如特殊的形状、纹理或者颜色。
有的接头可能会比其他部分稍微粗一点，或者有一些特别的刻痕，这就像是它的“身份证”一样。
你得瞪大了眼睛仔细瞧，可别走马观花似的随便瞅瞅就完事儿了。
然后呢，咱可以通过触感来判断。
你用手去摸摸，感受一下它的质地。
有些接头可能会更光滑，有些可能会稍微粗糙一点。
这就好像摸一件衣服，你能感觉到它的材质是棉的还是麻的。
如果感觉不对劲，那可得多留个心眼儿了。
还有啊，听听声音也能帮咱识别钻井接头呢！你敲一敲它，听听发出的声音是清脆的还是沉闷的。
这就跟敲木鱼似的，不同的木鱼敲出来的声音可不一样。
清脆的声音可能意味着接头的质量比较好，沉闷的声音说不定就藏着啥问题呢。
再就是从它的连接方式入手。
看看它是怎么和其他部分连接在一起的，是螺丝拧的，还是焊接的。
不同的连接方式也能透露出很多信息哦。
就好比搭积木，你得知道怎么把那些小块儿拼在一起才牢固。
另外，经验也是很重要的。
就像老司机开车一样，时间长了，啥情况一眼就能看出来。
多接触钻井接头，多积累经验，慢慢地你就能练就一双“火眼金睛”，一眼就认出那些特别的接头来。
咱可别嫌麻烦，这识别钻井接头可是关乎整个钻井工程的大事儿啊！要是没识别好，那后果可不堪设想，就好像盖房子根基没打好一样。
所以啊，咱得认真对待，每一个环节都不能马虎。
总之呢，识别钻井接头要眼到、手到、心到。
多观察、多触摸、多思考，把这些方法都用上，你肯定能成为识别钻井接头的高手！别不相信自己的能力呀，加油干吧！。
钻井钻具接头钻井钻具接头是钻井工具中的关键部件。
随着石油开采技术的不断提高，钻井钻具接头的质量和性能要求也越来越高。
本文就钻井钻具接头的定义、分类、性能要求、生产工艺等方面进行讨论。
一、定义钻井钻具接头是一种钻井工具，用于连接钻具和钻井管道的连接器。
它不仅承载着传递动力、传递扭矩和承受冲击的重要职能，同时还在连续的运动和冲击力下承受着高温和高压的环境，所以接头材料必须具备高强度、高耐磨性、耐腐蚀性和耐热能力。
二、分类钻井钻具接头按用途可以分为两大类：转接接头和连接接头。
前者用于连接不同规格或不同型号的管柱或钻具，后者用于连接同一规格和同一型号的管柱或钻具。
根据接头结构的不同，其又可分为通用接头、非常规接头和旋转控制接头。
通用接头是具有一定形状、尺寸、牙型和通径的接头，具有一定的通用性，适用于不同规格或不同型号的管柱或钻具的连接。
非常规接头是指特殊结构或特殊规格的接头，适用于特殊的工况和钻井环境，如Y型接头、T型接头、缩径接头等。
旋转控制接头主要是用于控制钻柱的扭矩传递和转向，保证钻井的方向和控制井眼偏移。
其结构复杂，包括转向套、定向齿轮、转向环、连接节等部分。
三、性能要求钻井钻具接头的主要性能要求包括力学强度、耐腐蚀性、耐磨性、耐热性、密封性等方面。
力学强度是衡量钻井钻具接头耐受负载的重要指标，包括弯矩强度、抗压强度、拉伸强度和扭矩强度等方面，其强度必须超过最大使用负荷，以确保接头不会发生断裂或变形。
钻井钻具接头经常处于高温、高压、高速的工作条件下，同时接触到油气、盐水等恶劣环境，因此具有良好的耐腐蚀性、耐磨性和耐热性，以延长使用寿命。
钻井钻具接头的密封性能是一项重要的技术指标。
它包括连接密封和内部密封。
连接密封主要是靠结构设计和密封胶圈的选择实现，内部密封可以采用压力平衡装置或密封生成器等技术手段来实现。
四、生产工艺钻井钻具接头的生产工艺主要包括锻造、机加工和热处理等环节。
锻造是制造钻井钻具接头最常用的工艺，通过高温锻造和模具成型来实现接头的大变形和强度提升。

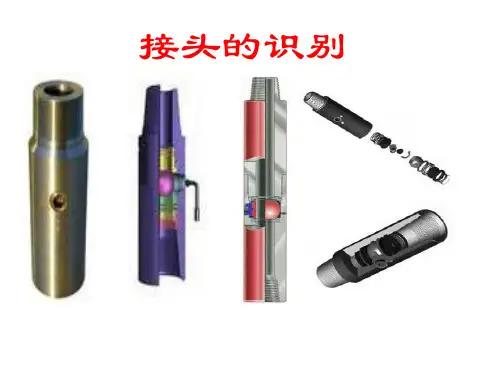

接头的识别
一、识别
1. 正反扣的识别：看标记槽一道槽的是正扣，有两道深度相同宽度不同标记槽的是反扣。
二是看旋向，左旋的是反扣，右旋的是正扣。
2. 直接识别法：有的标记槽打有接头型号可以直接识别。
3. 接头尺识别法：母扣端：用接头尺的顶端顶住内镗口，最大直径所对应的缺口上标记的接头型号就是该接头的型号。
公扣端：用接头尺的顶端对准公接头的一端另一端所对应的接头尺缺口上标记的接头型号就是该接头型号。
4. 尺子测量法：用内卡量母扣端内镗口最大直径，在尺子上量出尺寸，在接头丝扣规范表上查出所对应的尺寸就查出了接头型号，在实际当中由于接头有偏磨，尺寸有所减少，我们就查于之相近的数据，再查寸扣，在接头丝扣规范表尺寸相近寸扣相同的就是该接头。
公扣端可用外卡量大头端直径或小头端直径，在便查表中就可以直接查出，如接头有偏磨也可查寸扣，在接头丝扣规范表尺寸相近寸扣相同的就是该接头。
二、规范表。
第二节定向接头
一、定向接头类别
目前国内常用的定向接头有两种：定向直接头和固定弯接头，定向直接头用于弯壳体螺杆定向钻进而固定弯接头则用于直壳体螺杆定向钻进。
固定弯接头因其具有制造简单、使用方便、成本低廉等特点，目前使用较为普遍。
常用的固定弯接头按弯曲度分常见的有：1°、1°30′、2°、2°30′、3°等。
二．技术规格（表1-1）
三．基本结构（以7 3/4″接头为例）
1．直接头的基本结构包括壳体、扶正套、定向键和定位螺钉如图示：
2．固定弯接头的基本结构包括壳体、扶正套、定向键、定位螺钉如图示：
弯接头弯曲度数的计算公式：
α=57.3(a-b)/d
式中：α——弯曲角度度 a——长边长度，mm b——短边长度，mm d——外径， mm
四．弯接头性能。
如何确认钻具螺纹扣型
塔里木油田钻具中心提供
为了方便钻井队工程师确认各种钻具螺纹扣型，在没有接头尺的前提下，现场能更好的、准确的、迅速的识别各种钻具螺纹扣型，特提供如下钻具螺纹扣型识别方法和数据：
1、测量工具：游标卡尺或内、外卡钳、钢板尺。
2、识别内螺纹扣型测量螺纹开孔最大内径，对照表2红色数据；
3、识别外螺纹扣型测量螺纹大端最大外径，对照表2紫红色数据；
4、数字型螺纹、内平螺纹、正规型螺纹测量数据误差正负只要不超过3mm不用担心扣型选错。
5、NC数字型各种双台肩螺纹及HT40双台肩螺纹，内螺纹开孔和外螺纹大端直径与同类型普通螺纹尺寸相同。
(NC数字型各种双台肩螺纹与同类型普通螺纹可以互换)
6、外螺纹有应力减轻槽者测量应力减轻槽直径对照表1数据。
7、有一种外螺纹为LET应力减轻扣，这种扣只用于NC61公螺纹，常见有9"钻铤和同类型扶正器公螺纹，测量方法为测量外螺纹大端直径，包括未屑平的1mm扣高值。
见表1 第9项
表1 外螺纹应力分散槽直径单位；mm
表2 API石油钻具接头螺纹尺寸单位 mm
编制；钻具中心张琦2012-7。
