两相步进电机如何接线

接线图适配驱动器电机型号 适配驱动器57HS04 DM422C/DM432C/DM556/DM856/M752/M542/M860/M880A/ MA550/MA860/H850/ND556/ND882/M415B/M32557HS0657HS0957HSM0957HS13DM556/DM856/M752/M542/M860/M880A/MA550/MA860/H850/ND556/ND88257HS22步进电机是一种专门用于位置和速度精确控制的特种电机。

步进电机的最大特点是其“数字性”，对于控制器发过来的每一个脉冲信号，步进电机在其驱动器的推动下运转一个固定角度(简称一步)，如下图所示。

如接收到一串脉冲步进电机将连续运转一段相应距离。

同时可通过控制脉冲频率，直接对电机转速进行控制。

由于步进电机工作原理易学易用，成本低(相对于伺服)、电机和驱动器不易损坏，非常适合于微电脑和单片机控制，因此近年来在各行各业的控制设备中获得了越来越广泛的应用。

步进电机的种类和特点步进电机在构造上有三种主要类型：反应式(Variable Reluctance ，VR)、永磁式(PermanentMagnet,PM)和混合式(Hybrid Stepping,HS)。

* 反应式定子上有绕组、转子由软磁材料组成。

结构简单、成本低、步距角小，可达°、但动态性能差、效率低、发热大，可靠性难保证。

* 永磁式永磁式步进电机的转子用永磁材料制成，转子的极数与定子的极数相同。

其特点是动态性能好、输出力矩大，但这种电机精度差，步矩角大(一般为°或15°)。

* 混合式混合式步进电机综合了反应式和永磁式的优点，其定子上有多相绕组、转子上采用永磁材料，转子和定子上均有多个小齿以提高步矩精度。

其特点是输出力矩大、动态性能好，步距角小，但结构复杂、成本相对较高。

按定子上绕组来分，共有二相、三相和五相等系列。

最受欢迎的是两相混合式步进电机，约占97%以上的市场份额，其原因是性价比高，配上细分驱动器后效果良好。

深圳市雷赛智能控制股份有限公司地址：深圳市南山区学苑大道1001号南山智园A3栋10-11楼邮编：518000电话：400-885-5521传真：*************Email：********************网址：上海分公司地址：上海市淞江区九亭镇涞寅路1881号10栋电话：************传真：************北京办事处地址：北京市朝阳区北苑路13号院office1号楼A单元606号电话：************传真：************DM2282高压数字式两相步进驱动器使用说明书版权所有不得翻印【使用前请仔细阅读本手册，以免损坏驱动器】深圳市雷赛智能控制股份有限公司目录一、产品简介 (2)1.概述 (2)2.特点 (2)3.应用领域 (2)二、电气、机械和环境指标 (2)1.电气指标 (2)2.使用环境及参数 (3)3.机械安装图 (3)4.加强散热方式 (4)三、驱动器接口和接线介绍 (4)1.接口描述 (4)2.控制信号接口电路 (5)3.控制信号时序图 (5)4.控制信号模式设置 (6)5.接线要求 (6)四、电流、细分拨码开关设定和参数自整定 (7)1.电流设定 (7)2.细分设定 (7)3.参数自整定功能 (8)五、供电电源选择 (8)六、电机选配 (8)1.电机选配 (8)2.电机接线 (9)3.输入电压和输出电流的选用 (9)七、典型接线案例 (10)八、保护功能 (11)九、常见问题 (12)1.应用中常见问题和处理方法 (12)2.用户常见问题解答 (13)雷赛产品保修条款 (14)DM2282高压数字式两相步进驱动器一、产品简介1.概述DM2282是雷赛公司新推出的高压数字式两相步进电机驱动器，采用最新32位DSP技术，用户可以设置200~51200内的细分以及额定电流内的任意电流值，适合驱动机座号为86~130的各种两相混合式步进电机，能够满足大多数场合的应用需要。

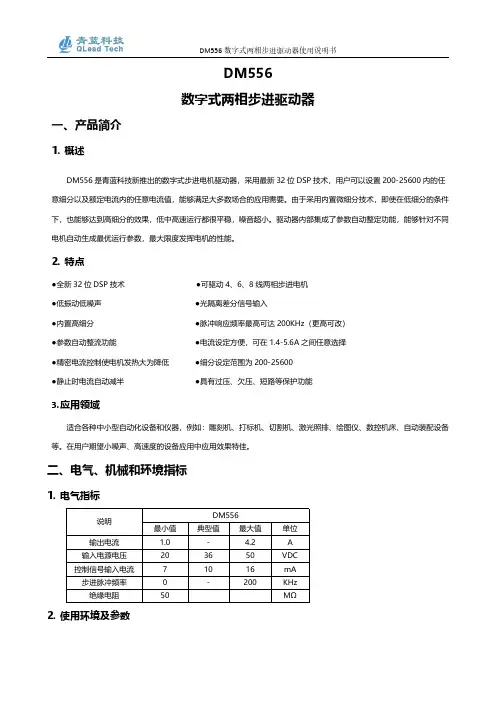

DM556数字式两相步进驱动器一、产品简介1.概述DM556是青蓝科技新推出的数字式步进电机驱动器，采用最新32位DSP技术，用户可以设置200-25600内的任意细分以及额定电流内的任意电流值，能够满足大多数场合的应用需要。

由于采用内置微细分技术，即使在低细分的条件下，也能够达到高细分的效果，低中高速运行都很平稳，噪音超小。

驱动器内部集成了参数自动整定功能，能够针对不同电机自动生成最优运行参数，最大限度发挥电机的性能。

2.特点●全新32位DSP技术●可驱动4、6、8线两相步进电机●低振动低噪声●光隔离差分信号输入●内置高细分●脉冲响应频率最高可达200KHz（更高可改）●参数自动整流功能●电流设定方便，可在1.4-5.6A之间任意选择●精密电流控制使电机发热大为降低●细分设定范围为200-25600●静止时电流自动减半●具有过压、欠压、短路等保护功能3.应用领域适合各种中小型自动化设备和仪器，例如：雕刻机、打标机、切割机、激光照排、绘图仪、数控机床、自动装配设备等。

在用户期望小噪声、高速度的设备应用中应用效果特佳。

二、电气、机械和环境指标1.电气指标说明DM556最小值典型值最大值单位输出电流 1.0- 4.2A输入电源电压203650VDC控制信号输入电流71016mA步进脉冲频率0-200KHz绝缘电阻50MΩ2.使用环境及参数冷却方式自然冷却或强制风冷使用环境场合不能放在其他发热的设备旁，要避免粉尘、油雾、腐蚀性气体，湿度太大及强振动场所，禁止有可燃气体和导电灰尘温度0——50℃湿度40—90%RH 振动10~55Hz/0.15mm 保存温度-20℃~65℃重量280克3.机械安装图图1安装尺寸图（单位：mm）※推荐采用侧面安装，散热效果更佳，设计安装尺寸时，注意考虑端子大小及布线！4.加强散热方式1）驱动器的可靠工作温度通常在50℃以内，电机工作温度为80℃以内；2）建议使用时选择自动半流方式，马达停止时电流自动减一半，以减少电机和驱动器的发热；3）安装驱动器时请采用竖着侧面安装，使散热齿形成较强的空气对流；必要时机内靠近驱动器处安装风扇，强制散热，保证驱动器在可靠工作温度范围内工作。

A4988两相四线步进电机驱动模块使⽤经验1、A4988模块可以驱动两相四线步进电机，模块引脚及接线图如下：2、步进电机引线如下：3、引脚:ENABLE:低电平有效，⽤于打开和关闭场效应管的输出；RESET:低电平有效，芯⽚复位；SLEEP：低电平有效，进⼊睡眠模式；STEP：电机每动⼀步需要给⼀个脉冲；DIR：⽅向选择，⾼电平⼀个⽅向，低电平⼀个⽅向；VMOT:电机电源输⼊（8-35V）；GND：地（负极）；2A、2B:⼀组线圈（如分别接B+、B-）;1A、1B:⼀组线圈（如分别接A+、A-）;VDD:逻辑电源输⼊（⼀般使⽤单⽚机的电源）；MS1、MS2、MS3:⽤于选择电机的类型，具体如下：4、下⾯是参考使⽤GD32F130写的参考代码：//⾸先判断转动⽅向，再给STEP脉冲void motor0_run(uint16_t speed,uint16_t step,uint8_t dir){uint16_t i;if(dir) //判断⽅向{GPIO_BOP(DIR_PORT) = DIR_PIN;}else{GPIO_BC(DIR_PORT) = DIR_PIN;}for(i = 0; i < step; i++) //给step脉冲{GPIO_BOP(STEP_PORT) = STEP_PIN; //step = 1delay_1ms(speed);GPIO_BC(STEP_PORT) = STEP_PIN; //step = 0delay_1ms(speed);}}//实现的内容是，电机先往⼀个⽅向转⼀段时间，在往另⼀个⽅向转⼀段时间int main(void){motor0_init(); //初始化相关的IOsystick_config();while (1){GPIO_BC(ENAB_PORT) = ENAB_PIN; //ENABLE = 0motor0_run(1,1000,1);GPIO_BOP(ENAB_PORT) = ENAB_PIN; //ENABLE = 1delay_1ms(1000);GPIO_BC(ENAB_PORT) = ENAB_PIN; //ENABLE = 0motor0_run(1,1000,0);GPIO_BOP(ENAB_PORT) = ENAB_PIN; //ENABLE = 1delay_1ms(1000);}}以上代码需要注意的的是，电机驱动完之后要失能mosfet（ENABLE拉⾼），不然的后电机会持续发热。

步进电机接线图 Final revision by standardization team on December 10, 2020.接线图适配驱动器电机型号 适配驱动器57HS04 DM422C/DM432C/DM556/DM856/M752/M542/M860/M880A/ MA550/MA860/H850/ND556/ND882/M415B/M32557HS0657HS0957HSM0957HS13DM556/DM856/M752/M542/M860/M880A/MA550/MA860/H850/ND556/ND88257HS22步进电机是一种专门用于位置和速度精确控制的特种电机。

步进电机的最大特点是其“数字性”，对于控制器发过来的每一个脉冲信号，步进电机在其驱动器的推动下运转一个固定角度(简称一步)，如下图所示。

如接收到一串脉冲步进电机将连续运转一段相应距离。

同时可通过控制脉冲频率，直接对电机转速进行控制。

由于步进电机工作原理易学易用，成本低(相对于伺服)、电机和驱动器不易损坏，非常适合于微电脑和单片机控制，因此近年来在各行各业的控制设备中获得了越来越广泛的应用。

步进电机的种类和特点步进电机在构造上有三种主要类型：反应式(Variable Reluctance ，VR)、永磁式(PermanentMagnet,PM)和混合式(Hybrid Stepping,HS)。

* 反应式定子上有绕组、转子由软磁材料组成。

结构简单、成本低、步距角小，可达°、但动态性能差、效率低、发热大，可靠性难保证。

* 永磁式永磁式步进电机的转子用永磁材料制成，转子的极数与定子的极数相同。

其特点是动态性能好、输出力矩大，但这种电机精度差，步矩角大(一般为°或15°)。

* 混合式混合式步进电机综合了反应式和永磁式的优点，其定子上有多相绕组、转子上采用永磁材料，转子和定子上均有多个小齿以提高步矩精度。

目录1 简介 (3)1.1 概述 (3)1.2 特性 (3)2 产品功能框图 (4)3 性能指标 (4)3.1 电气指标 (4)3.2 环境指标 (4)4 端口与接线 (5)4.1 电源连接 (5)4.2 电机连接 (6)4.3 控制信号连接 (7)4.3.1 脉冲&方向信号 (7)4.3.2 使能信号 (7)4.3.3 控制信号输入示例 (7)4.3.4 驱动器状态指示灯 (8)5 驱动器运行参数设定 (9)5.1 电流设定 (9)5.2 自动减流设定 (9)5.3 细分设定 (10)5.4 自检 (10)5.5 细分插补 (10)5.6 负载惯量选定 (11)5.7 数字信号滤波选定 (11)6 安装 (12)7.1 机械尺寸 (12)7.2 驱动器安装 (12)1 简介感谢您选择我司的驱动器。

希望我们产品优越的性能、优异的质量和优秀的性价比可以帮助您成功的完成运动控制项目。

如果您对我们的产品有什么建议或者需要我们的帮助，请致电************，你也可以给我们发送邮件*******************。

1.1 概述VD2系列两相步进电机驱动器是基于PID电流控制算法设计的高性价比细分型驱动器，具有优越的性能表现，高速大力矩输出，低噪音，低振动，低发热，特别适合OEM客户的大批量应用场合。

VD2驱动器可通过拨码开关选择运行电流和细分，有16种细分，8种电流供选择，具有过压，欠压，相电流过流保护，其输入输出控制信号均采用光电隔离。

1.2 特性■供电电源 VD2：12 - 48 VDC■输出电流拨码开关设定，8种选择，最大2.2安培（峰值）■电流控制 PID电流控制算法，高速大力矩输出，低振动，低噪音，低发热■细分设置拨码开关设定，16种选择: 200, 400, 800, 1600, 3200, 6400, 12800, 25600,1000, 2000, 4000, 5000, 8000, 10000, 20000, 25000 step/rev■速度范围选配合适的步进电机，最高可达3000rpm■共振抑制自动计算共振点，抑制中频振动■系统自测驱动器上电初始化自动检测电机参数并由此优化电机电流算法和抗共振电子阻尼系数■控制方式脉冲&方向模式，双脉冲模式■输入滤波拨码开关选择，2MHZ/150KHz数字信号滤波器■空闲电流拨码开关选择在电机停止运行后1.0秒电流会自动减为运行电流的50%或90%■产品自检拨码开关启停，电机以1rev/s速度做正反转两圈往复运动■负载惯量拨码开关选择高低不同的负载惯量，使系统运行在最佳状态■细分插补拨码开关选定，可降低电机运转的振动，提高运行的平滑性2 产品功能框图3 性能指标3.1 电气指标驱动器参数最小值典型值最大值单位供电电压12-48VDC 输出电流(峰值)0.3- 2.2Amps控制信号导通电流61015mA步进脉冲频率2-2M Hz步进脉冲宽度250--ns方向信号宽度50--us欠压保护点-10-VDC过压保护点-52-VDC输入信号电压 4.0-28VDC驱动器初始化时间-- 2.5S 3.2 环境指标冷却方式自然冷却或强制冷却使用环境使用场合避免粉尘，油雾及腐蚀性气体工作环境温度0-40°C [32 - 104°F]最高环境湿度90% RH（无结露）存储温度-10-70°C [14 - 158°F]振动 5.9m/s2 maxBlock DiagramVD24 端口与接线请参照接口关系图，使用VD2驱动器，需要做以下准备：12-48VDC 合适功率的直流电源控制信号源相匹配的步进电机(为取得最佳性能，请与英国AML 的真空步进电机相匹配)4.1 电源连接如果您的电源输出端没有保险丝或一些别的限制短路电流的装置，可在电源和驱动器之间放置一个适当规格的快速熔断保险丝(规格不得超过3Amps)以保护驱动器和电源，请将该保险丝串联于电源的正极和驱动器的V+之间。

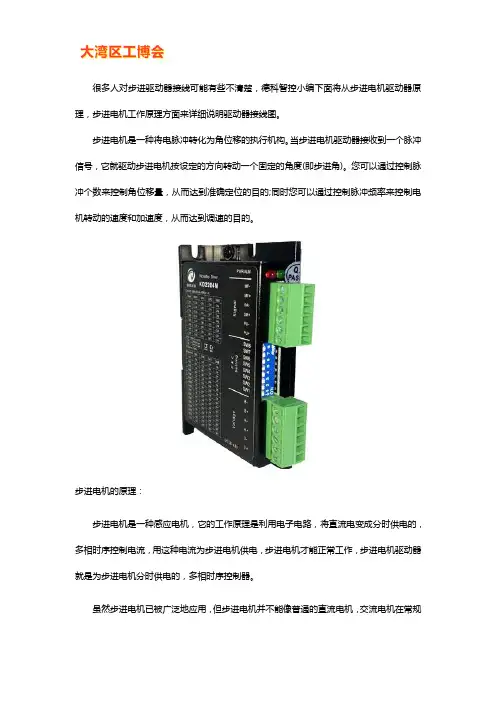

很多人对步进驱动器接线可能有些不清楚，德科智控小编下面将从步进电机驱动器原理，步进电机工作原理方面来详细说明驱动器接线图。

步进电机是一种将电脉冲转化为角位移的执行机构。

当步进电机驱动器接收到一个脉冲信号，它就驱动步进电机按设定的方向转动一个固定的角度(即步进角)。

您可以通过控制脉冲个数来控制角位移量，从而达到准确定位的目的;同时您可以通过控制脉冲频率来控制电机转动的速度和加速度，从而达到调速的目的。

步进电机的原理：步进电机是一种感应电机，它的工作原理是利用电子电路，将直流电变成分时供电的，多相时序控制电流，用这种电流为步进电机供电，步进电机才能正常工作，步进电机驱动器就是为步进电机分时供电的，多相时序控制器。

虽然步进电机已被广泛地应用，但步进电机并不能像普通的直流电机，交流电机在常规下使用。

它必须由双环形脉冲信号、功率驱动电路等组成控制系统方可使用。

因此用好步进电机却非易事，它涉及到机械、电机、电子及计算机等许多专业知识。

步进驱动器接口功能说明1、控制信号接口2、功率端口3、状态指示绿色LED 为电源指示灯，当驱动器接通电源时，该LED 常亮;当驱动器切断电源时，该LED 熄灭。

红色LED 为故障指示灯，当出现故障时，该指示灯根据故障类型，以0.2秒循环闪烁设定的次数.然后以1秒间隔继续重复以0.2秒循环闪烁设定的次数。

直到故障被用户清除，红色LED常灭。

故障类型对应的闪烁次数如下表:控制信号接线:1. 控制信号采用单端接线方式时，接线图如下图所示：注意：VCC为5V时，R短路;VCC为12V时，R为1K，大于0.125W电阻;VCC为24V时，R为2K，大于0.125W电阻;电阻必须接在控制信号端。

2.控制信号采用差分接线方式时，接线图如下图所示：差分接线方式(控制器差分输出)控制信号时序图注释1)T0: ENA(使能信号)应提前DIR 至少5mS，确定为高。

通常ENA+和ENA-悬空。

2)T1：DIR 至少提前PUL 下降沿3μs。

两相电机倒顺开关的正确接法在工业生产和日常生活中，电机是一种非常常见的电器设备。

它们被广泛应用于各种机器和设备中，如风扇、洗衣机、电动工具等等。

然而，有时我们需要改变电机的旋转方向，这时候就需要使用倒顺开关。

本文将介绍如何正确接线两相电机倒顺开关。

1. 倒顺开关的作用倒顺开关是一种能够改变电机旋转方向的开关。

它可以将电机的正转变为反转，或者将电机的反转变为正转。

这种开关在工业生产中应用广泛，可以用于控制各种类型的电机。

2. 两相电机的接线方法在介绍如何正确接线倒顺开关之前，我们需要了解两相电机的接线方法。

两相电机有两个线圈，分别称为主线圈和辅助线圈。

主线圈通常由电源直接供电，而辅助线圈则需要通过电容器和起动电机来启动。

两相电机的接线方法有两种，分别是星型接法和三角形接法。

星型接法又称为Y型接法，是将两个线圈的一个端子连接在一起，另一个端子分别接地和电源。

三角形接法则是将两个线圈的各自的一个端子连接起来，另一个端子分别接地和电源。

3. 倒顺开关的接线方法现在我们来介绍如何正确接线倒顺开关。

首先，我们需要确定两相电机的接线方法，是星型接法还是三角形接法。

对于星型接法，我们需要将倒顺开关的三个端子分别接在主线圈和辅助线圈的两个端子上。

对于三角形接法，我们需要将倒顺开关的三个端子分别接在两个线圈的两个端子上。

接线完成后，我们需要测试倒顺开关是否能够正常工作。

我们可以用万用表或电压表来测试电机的电压和电流。

当开关处于正转状态时，电机的电流和电压应该是正常的；当开关处于反转状态时，电机的电流和电压应该与正转状态相反。

4. 注意事项在接线倒顺开关时，我们需要注意以下几点：(1) 选择正确的开关：不同类型的电机需要使用不同类型的倒顺开关，我们需要选择适合自己电机的开关。

(2) 接线正确：接线错误会导致电机不能正常工作，甚至会损坏电机。

(3) 安全第一：在接线时，需要注意安全，确保电源已经关闭，并且避免触碰电线和电器。

两相电机接法
两相电机接法是指两个交流电源用来驱动两个三相感应电机。

在这种情况下，两个电机的相序应该相反。

这种接法通常用于需要平衡负载的应用，如风扇、水泵和离心机等。

当两个电机的功率不平衡时，一个电机将承受更多的负载，导致电机寿命缩短。

因此，正确的相序非常重要。

如果两个电机的相序相同，它们将互相抵消，导致电机无法启动。

为了保证电机正常运行，应该在接线之前检查电机的相序。

这可以通过使用相序测试仪或检查电机的名称板来实现。

在连接电源之前，请确保将所有绝缘材料和保护装置正确地安装和连接。

此外，请确保所有电气接线符合当地和国家的标准和规定。

- 1 -。

深圳市雷赛智能控制股份有限公司地址：深圳市南山区学苑大道1001号南山智园A3栋10-11楼邮编：518000电话：400-885-5521传真：*************Email：********************网址：DM422数字式两相步进驱动器使用说明书版本：V1.10版权所有不得翻印【使用前请仔细阅读本手册，以免损坏驱动器】深圳市雷赛智能控制股份有限公司版本说明版本日期更改内容V1.002018-09-20V1.102020-03-31增删部分内容目录一、产品简介 (2)1.概述 (2)2.特点 (2)3.应用领域 (2)二、电气、机械和环境指标 (2)1.电气指标 (2)2.使用环境及参数 (3)3.机械安装图 (3)4.加强散热方式 (4)三、驱动器接口和接线介绍 (4)1.接口描述 (4)2.控制信号接口电路 (5)3.控制信号时序图 (6)4.控制信号模式设置 (6)5.接线要求 (6)四、电流、细分拨码开关设定和参数自整定 (7)1.电流设定 (7)2.细分设定 (7)3.参数自整定功能 (8)五、供电电源选择 (8)六、电机选配 (8)1.电机选配 (9)2.电机接线 (9)3.输入电压和输出电流的选用 (10)七、典型接线案例 (10)八、保护功能 (11)九、常见问题 (12)1.应用中常见问题和处理方法 (12)2.用户常见问题解答 (13)雷赛产品保修条款 (14)DM422数字式两相步进驱动器一、产品简介1.概述DM422是雷赛公司新推出的数字式两相步进电机驱动器，采用数字DIP技术，用户可以设置200~51200内的细分以及额定电流内的任意电流值，能够满足大多数场合的应用需要。

由于采用内置微细分技术，即使在低细分的条件下，也能够达到高细分的效果,低中高速运行都很平稳，噪音超小。

驱动器内部集成了参数自动整定功能，能够针对不同电机自动生成最优运行参数，最大限度发挥电机的性能。

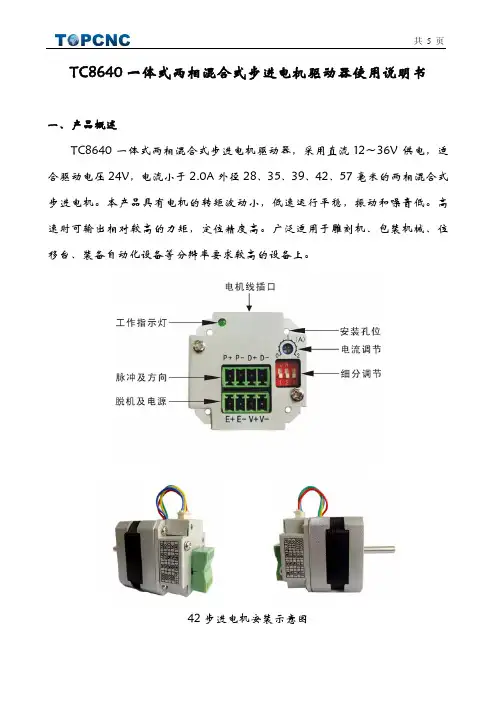

TC8640一体式两相混合式步进电机驱动器使用说明书一、产品概述TC8640一体式两相混合式步进电机驱动器，采用直流12～36V 供电，适合驱动电压24V，电流小于2.0A 外径28、35、39、42、57毫米的两相混合式步进电机。

本产品具有电机的转矩波动小，低速运行平稳，振动和噪音低。

高速时可输出相对较高的力矩，定位精度高。

广泛适用于雕刻机、包装机械、位移台、装备自动化设备等分辩率要求较高的设备上。

42步进电机安装示意图主要特点：z直流12‾36V供电z光电隔离信号输入z内置过流保险z8档可调细分，最高128细分和自动半流功能。

z电流0‾2A连续可调z具备脱机功能z过热自动保护z内部混合式衰减z一体式安装结构，外形简约，安装方便电气参数：二、接线方法接口定义P+ ：脉冲信号+P－ ：脉冲信号－D+ ：方向信号+D－ ：方向信号－E+ ：脱机信号+E－ ：脱机信号－V+ ：直流电源+V－ ：直流电源－A+ A- B+ B- ：连接两相混合式步进电机 驱动器接线原理图（共阳极接法）（共阴极接法）注意：VCC在不同的电压下，电阻R阻值的选取：三、功能选择细分设定（使用面板上面的拨码开关实现）电流设定单位：A（安培）0‾2A连续可调（工具为十字螺丝刀） （图为电流调节电位器那部分）四、结构安装外形尺寸：42×42×22mm（含端子）五、接线实例控制器为TC55系列运动控制器，直流电源为24V，5A开关电源，驱动器为TC8640一体式两相混合式步进驱动器。

步进驱动器与电机接线心得步进驱动器与电机接线心得步进驱动器与电机接线心得最近自己总结的接线心得,现与各位同行分享:有好多用户在使用两相步进电机时发现步进电机的转矩小，或达不到额定标称的转矩值，只好加大步进电机的尺寸和标称电流，以满足动力要求。

其实有的时候并不是电机的问题，而是在步进电机选择或驱动器工作电流的设定上有不妥之处，没有发挥出步进电机的最大效率。

首先，从驱动器方面考虑，目前大多数两相步进电机的驱动器是采用全桥输出(双极驱动)的四线接法，如果两相步进电机也是四线的，驱动器按照电机的标称电流设定，应该说是正确的，而且效率最高，输出转矩能够达到最大值。

目前，新生产的步进电机大多是这种形式的。

而有的用户大多是买的不是我们配套的步进电机，多是两相六线制的（四组两对串联线圈，每对有中心抽头），还有少量八线制的（四组两对独立线圈）。

是两相六线制步进电机有两种接法，第一种是舍弃中心抽头接两端，实际就是将每组的两个相线圈串联起来使用，电机堵转矩大和效率高些，但是高速性能差。

第二种是接中心抽头和一端，这种接法电机高速性能好些，但是每相有一组线圈空闲，堵转矩小和效率低些。

而有的是采用第一种接线方法。

这就出现一个问题，两相驱动器的电流到底应该设置多大正确，一般还都是按电机标称电流值来设定，这就出现了前面提到的电机效率问题。

一般步进电机标注的电流是相电流（或电阻），就是每组线圈的电流值（或电阻），如果两相六线制步进电机采用第一种接法，相当于将两组线圈串联起来，那么其每相电阻加大，额定工作电流减小，即使驱动器设置成标称电流也达不到各相的额定输出值。

所以在选用驱动器和步进电机时出现电流匹配问题。

按照我想的正确的方法是应将驱动器的输出电流设定为步进电机额定相电流的0.7倍（也不是通常认为串联起来的电流减半）。

举例，比如一个带中心抽头的两相步进电机，标称电流是3A，驱动器电流应该设定为3*0.7＝2.1A。

所以就出现你尽管选了3A的步进电机，实际上它的功率相当于两相四线制的2.1A步进电机。

接线图适配驱动器电机型号 适配驱动器57HS04 DM422C/DM432C/DM556/DM856/M752/M542/M860/M880A/MA550/MA860/H850/ND556/ND882/M415B/M32557HS0657HS0957HSM0957HS13DM556/DM856/M752/M542/M860/M880A/MA550/MA860/H850/ND556/ND88257HS22步进电机是一种专门用于位置和速度精确控制的特种电机;步进电机的最大特点是其“数字性”,对于控制器发过来的每一个脉冲信号,步进电机在其驱动器的推动下运转一个固定角度简称一步,如下图所示;如接收到一串脉冲步进电机将连续运转一段相应距离;同时可通过控制脉冲频率,直接对电机转速进行控制;由于步进电机工作原理易学易用,成本低相对于伺服、电机和驱动器不易损坏,非常适合于微电脑和单片机控制,因此近年来在各行各业的控制设备中获得了越来越广泛的应用;步进电机的种类和特点步进电机在构造上有三种主要类型：反应式Variable Reluctance,VR 、永磁式Permanent Magnet,PM 和混合式Hybrid Stepping,HS;反应式定子上有绕组、转子由软磁材料组成;结构简单、成本低、步距角小,可达°、但动态性能差、效率低、发热大,可靠性难保证;永磁式永磁式步进电机的转子用永磁材料制成,转子的极数与定子的极数相同;其特点是动态性能好、输出力矩大,但这种电机精度差,步矩角大一般为°或15°;混合式混合式步进电机综合了反应式和永磁式的优点,其定子上有多相绕组、转子上采用永磁材料,转子和定子上均有多个小齿以提高步矩精度;其特点是输出力矩大、动态性能好,步距角小,但结构复杂、成本相对较高;按定子上绕组来分,共有二相、三相和五相等系列;最受欢迎的是两相混合式步进电机,约占97%以上的市场份额,其原因是性价比高,配上细分驱动器后效果良好;该种电机的基本步距角为°/步,配上半步驱动器后,步距角减少为°,配上细分驱动器后其步距角可细分达256倍°/微步;由于摩擦力和制造精度等原因,实际控制精度略低;同一步进电机可配不同细分的驱动器以改变精度和效果;雷赛步进电机系列雷赛两相、三相混合式步进电机,采用优质冷轧钢片和耐高温永磁体制造,产品规格涵盖35-13 0范围;具有温升低、可靠性高的特点,由于其具有良好的内部阻尼特性,因而运行平稳,无明显震荡区;可满足不同行业、不同环境下的使用需求;雷赛采用专利技术研发的三相步进电机驱动系统,更好地解决了传统步进电机低速爬行、有共振区、噪音大、高速扭矩小、起动频率低和驱动器可靠性差等缺点,具有交流伺服电机的某些运行特性,其运行效果可与进口产品相媲美;两相步进电机命名规则<>上例表示机座号为57mm,两相混合式,步距角为度,扭矩,设计序号01,单边出轴的电机;三相步进电机命名规则<>上例表示机座号为57mm,三相混合式,步距角为度,扭矩,设计序号01,单边出轴的电机;两相步进电机选型列表相数 外型 型号静扭矩NM 步距角o 引线数相电流电阻Ω电感m H长度Lmm转子惯量重量kg适配驱动器 串联 并联二相 3535HS014352812M415B/DM320/M32539 39HS024 15 16 34 20M415B/DM320/M32542 42HS024 21 40 57DM320/DM422C/DM432C/DM556/DM856/ND556/ M415B/M32542HS038 48 8257 57HS068 55 145DM422C/DM432C/DM556/DM856/M752/M542/M860/M880A/MA550/MA860/H850/ND556/ND882/M415B/M32557HS098 54 26057HS138 76 46057HS228 76 4808686HS35 8 65 800DM556/DM856/M752/86HS38 8 71 1200M860/M880A/MA550/MA860/H850/MA860H/ND882/ND1182/ND2282/M535/MD227886HS458 140086HS858 118 2800110 110HS1212 4 15 99 5500MA860H/ND1182/ND2282/MD2278110HS2020 4 150 11000MA860H/ND1182/ND2282/MD2278130 130HS2727 4 227 35000 13 ND2282/MD2278 130HS4545 4 283 48400 19 ND2282/MD2278三相步进电机选型列表相外型号静扭步距引相电流电阻电感mH长度Lm转子惯量重量kg 适配驱动器数型矩NM 角o 线数串联并联Ωm三相57573S05 6 50 1103DM683/3ND583/3ND883 573S09 6 56 3003DM683/3ND583/3ND883 573S15 6 76 4803DM683/3ND583/3ND883 86863S22 6 71 11003DM683/3ND583/3ND883/3ND1183/3ND2283863S42 6 103 2320863S68H6 33 135 3300怎样选择步进电机和驱动器判断需多大力矩：静扭矩是选择步进电机的主要参数之一;负载大时,需采用大力矩电机;力矩指标大时,电机外形也大;判断电机运转速度：转速要求高时,应选相电流较大、电感较小的电机,以增加功率输入;且在选择驱动器时采用较高供电电压;选择电机的安装规格：如57,86,110等,主要与力矩要求有关; 确定定位精度和振动方面的要求情况：判断是否需细分,需多少细分;根据电机的电流、细分和供电电压选择驱动器;。

步进驱动器接线图
步进驱动器
步进电机驱动器是一种将电脉冲转化为角位移的执行机构。

当步进驱动器接收到一个脉冲信号，它就驱动步进电机按设定的方向转动一个固定的角度（称为“步距角”），它的旋转是以固定的角度一步一步运行的。

可以通过控制脉冲个数来控制角位移量，从而达到准确定位的目的;同时可以通过控制脉冲频率来控制电机转动的速度和加速度，从而达到调速和定位的目的。

步进驱动器接线图
1、共阳极接法，共阴检接法和差分方式接法。

深圳市雷赛智能控制股份有限公司地址：深圳市南山区学苑大道1001号南山智园A3栋10-11楼邮编：518000电话：400-885-5521传真：*************Email：********************网址： DM542数字式两相步进驱动器使用说明书版本：V1.10版权所有不得翻印【使用前请仔细阅读本手册，以免损坏驱动器】深圳市雷赛智能控制股份有限公司版本说明版本日期更改内容V1.002018-05-10V1.102020-03-26增删部分内容目录一、产品简介 (2)1.概述 (2)2.特点 (2)3.应用领域 (2)二、电气、机械和环境指标 (2)1.电气指标 (2)2.使用环境及参数 (3)3.机械安装图 (3)4.散热方式 (4)三、驱动器接口和接线介绍 (4)1.接口描述 (4)2.控制信号接口电路 (5)3.控制信号时序图 (5)4.控制信号模式设置 (6)5.接线要求 (6)四、电流、细分拨码开关设定和参数自整定 (7)1.电流设定 (7)2.细分设定 (7)3.参数自整定功能 (8)五、供电电源选择 (8)六、电机选配 (8)1.电机选配 (9)2.电机接线 (9)3.输入电压和输出电流的选用 (10)七、典型接线案例 (10)八、保护功能 (11)九、常见问题 (12)1.应用中常见问题和处理方法 (12)2.用户常见问题解答 (13)雷赛产品保修条款 (14)DM542数字式两相步进驱动器一、产品简介1.概述DM542是雷赛公司推出的数字式两相步进电机驱动器，采用数字PID技术，有16档细分和8档电流可选，能够满足大多数场合的应用需要。

内置加减速算法，加减速过程中运行更加平滑,整个速度段运行平稳，噪音小。

驱动器内部集成了参数自动整定功能，能够匹配不同电机自动生成适配的运行参数，更好的发挥电机性能。

2.特点3.应用领域适合各种中小型自动化设备和仪器，例如：雕刻机、打标机、切割机、激光照排、绘图仪、数控机床、自动装配设备等。
