综合布线教案精品PPT课件

• 线槽
• 桥梁 1.金属桥梁
2.非金属桥梁
• 机柜 1.外形分类 立式机柜、挂墙式机柜、开放式机
柜
2.应用对象分类
第6页/共20页
综合布线材料示意图
第7页/共20页
综合布线示意图
第8页/共20页
综合布线需求分析
• 要了解综合布线与计算机的关系 • 要了解综合布线与建筑物整体工程的关系 • 要调查、预测综合布线工程用户需求 • 建筑物现场的勘察 • 编写需求文档
第9页/共20页
布线器材主要 由线管中的塑料管 和线槽中的阳角， 平三通终端头等组 成，桥梁主要由托 盘式桥架和槽式桥 架组成，为水平敷 设，尺寸较小
项南大楼布线
第10页/共20页
第11页/共20页
第12页/共20页
第13页/共20页
第14页/共20页
综合布线工程设计
• 综合布线系统的总体设计 • 工作区子系统的实际 • 水平干线子系统设计 • 垂直干线子系统设计 • 设备间和管理间设计 • 建筑群子系统的设计 • 综合布线系统的其他部分设计 • 绘图软件和综合布线工程图纸 • 综合布线系统的计算机辅助设计
第15页/共20页
综合布线• 综合布线系统的维护范围 1.室外通信线路维护管理的范围 2.室内通信线路维护管理的范围
• 综合布线系统的维护内容 1.系统运行管理 2.维护检修组织管理 3.设备、材料、工具、仪表等日常行政管理
• 要了解综合布线系统的维护要求
• 经济可行性 1)当布线系统只有一个或者两个的时候，传统布线的初期投资较低，但是当系统个数增加时，传
统布线的投资增长的很快，综合布线则相反 2)综合布线的性能价格比比较高
第4页/共20页

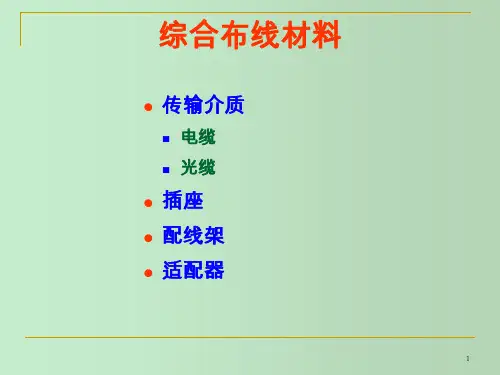

综合布线材料
传输介质
电缆 光缆
插座 配线架 适配器
1
传输介质
非屏蔽型
传输介质
水平区用线 屏蔽型
同轴电缆型 室内光纤型
非阻燃型 阻燃型
双绞线（8芯 3、5类） 双介质（8芯 3、5类 ）
线缆 （2芯光纤）
双绞线（8芯 3、5类）
双介质（8芯 3、5类 ） 线缆 （2芯光纤）
阻燃型
双绞线（4芯、8芯 5类）
B
Cat 2
1M
统
一
C
Cat 3
16M
标 准
规
Cat 4
20M
定
D
Cat 5
100M
没
Cat 5 +
150M
有 统
一
E
Cat 6
200M
标
准
F
Cat 7
600M
规 定
9
数据应用系统的传输速率
规程
最高传输速率(bps)
StarLan
1M
Token Ring
4/16M
ArcNet
2M
EtherNet 10Base-X
10M
EtherNet 100Base-T
100M
ATM
155M/622M
EtherNet 1000Base-T
1G
EtherNet 1000Base-TX
1G (双向)
10G EtherNet
10G 10
电缆色标
电缆标记色标
对序 1~5 6~10
11~15 16~20 21~25
底色 白色 (White) 红色 (Red) 黑色 (Black) 黄色 (Yellow) 紫色 (Violet)

定期检查和清理设备，记录布线信息和故障报告，及时处理和修复故障，保 持系统的稳定性和可靠性。
综合布线系统的设计和安装注意事项
1
需求分析
了解用户需求和技术要求，制定合适
布线规划
2
的布线方案。
确定布线路径、长度和连接点，考虑
未来扩展的需求。
3
设备选择
选择高质量的设备和材料，确保稳定
安装调试
4
的信号传输和可靠的性能。
按照设计规范进行布线和连接，测试 和调试系统以确保正常运行。
综合布线系统的维护和管理
《综合布线系统结构》 PPT课件
本课程将介绍综合布线系统的结构和应用。了解综合布线系统的组成部分、 功能和优势，以及设计、安装和维护注意事项。
综合布线系统的定义
综合布线系统是指用于支持数据、语音和视频信号传输的物理基础设施。它 提供了灵活、可靠和高性能的通信网络。
为什么使用综合布线系统
综合布线系统可以提供统一的通信基础设施，简化网络管理和维护，并支持 未来技术的快速部署和升级。
综合布线系统的组成部分
水平布线
连接工作区和设备间的传输介质，通常使用 双绞线、光纤或无线技术。
连接硬件
包括墙壁插座、面板、交换机、路由器和其 他网络设备。
垂直布线
连接楼层和机房的传输介质，通常使用光纤 或双绞线。
机房设备
包括服务器机柜、冷却系统、配电设备等。
综合布线系统的功能和优势Leabharlann 1 灵活性2 可靠性
可以支持不同类型的数据、语音和视频应 用，并随时扩展和重新配置。
提供高质量的信号传输，减少信号衰减和 干扰，提高网络性能和稳定性。
3 可管理性
4 未来扩展性
简化网络管理和维护，提供可视化的布线 信息和故障排查。

系统图设计
绘制系统拓扑结构图，标明设备连接关系和层级结构。
施工图设计
提供详细的施工图纸，包括信息模块、配线架端接、管道铺设等细 节。
05
综合布线系统的施工与验 收
施工前的准备
技术准备
熟悉施工图纸，掌握工 程总体情况，了解布线
系统的标准和要求。
物资准备
根据施工图纸和工程量 清单，准备足够的线缆 、管槽、接插件等材料
综合布线的历史与发展
起源
综合布线系统的概念起源于20世纪80 年代，随着计算机和通信技术的发展 而兴起。
发展历程
未来趋势
随着物联网、云计算、大数据等新技 术的应用，综合布线系统将朝着更加 智能化、绿色化、安全化的方向发展 。
从传统的布线方式到标准化、模块化 的综合布线系统，经历了多个阶段的 发展和演进。
。
人员准备
组建施工队伍，进行技 术培训和安全教育，确 保人员具备相应的技能
和资质。
场地准备
清理施工现场，确保工 作区域安全、整洁。
管槽安装与布线施工
01
02
03
04
管槽安装
根据施工图纸和现场情况，合 理选择管槽类型和规格，按照 规定的工艺流程进行安装。
线缆布放
根据布线设计，选择合适的线 缆类型和规格，按照规定的工
功能
提供线路的跳接、测试和 管理，便于维护和扩展。
设计要点
合理设置配线架的数量和 规格，考虑未来的扩展需 求，同时确保管理间子系 统的空间和环境条件。
垂直子系统
定义
01
垂直子系统由主干电缆、配线架等组成，实现建筑物内不同楼
层之间的通信连接。
功能
02
提供高速、大容量的数据传输，支持语音、视频等多种业务。

更改。
管槽连接处
管槽连接处应平整、牢 固，密封性能良好，防 止渗水、漏水现象发生
。
管槽固定
管槽固定应牢固，防止 晃动和脱落。
线缆敷设质量控制
线缆规格
线缆规格应符合设计要求，线径、芯数、颜 色等应符合标准。
线缆弯曲半径
线缆弯曲半径应符合规范要求，避免过度弯 曲导致线缆损坏。
线缆敷设路径
线缆敷设路径应符合施工图纸要求，不得随 意更改。
05 施工安全规范
施工过程中的安全防护措施
工人安全培训
所有参与施工的人员必须接受安 全培训，了解施工过程中的安全
风险和防护措施。
安全装备使用
施工人员必须佩戴安全帽、手套、 安全鞋等必要的安全装备，确保个 人安全。
作业现场安全检查
定期对施工现场进行安全检查，及 时发现并排除安全隐患。
施工现场的消防安全措施
或损坏。
信息插座安装规范
确定信息插座位置
根据施工图纸和现场情况，确定信息 插座的安装位置，确保信息插座的布 局合理、方便使用。
信息插座规格选择
根据设计要求选择合适的信息插座规 格，确保信息插座的性能和传输能力 符合标准。
信息插座面板安装
按照施工规范要求，采用合适的方式 安装信息插座面板，确保面板稳固、 平整。
是整个综合布线系统的核心，负责连接各个楼层或 区域的水平子系统和垂直子系统。
设备间子系统
用于安装服务器、路由器、交换机等设备的空间 ，是建筑物内各种信息系统的核心。
管理区子系统
对各个子系统进行管理和维护，包括配线架、跳线、标 签等。
综合布线系统的应用场景
智能建筑
综合布线系统是智能建筑中信息传输系统的重要组成部分 ，支持楼宇自动化、安防监控、广播音响等系统的信息传 输。

综合布线标准
568A标准布线体系结构
• EIA/TIA-568-A是一系列关于建筑布线中电信产品 和业务的技术标准之一。适用范围规定为“面向 办公环境”的布线系统。技术要求有以下几方面：
–结构化布线子系统;电信布线的最小要求;安装方法和 实践经验;
–连接和引线分配;电信布线系统的有效寿命要超过10年; –水平电缆和主干布线的介质类型和性能指标; –连接硬件性能指标; –推荐的拓扑结构和距离; –布线要素（水平电缆、交叉连接、电信插座等）;
六个子系统
• 工作区子系统 • 水平干线子系统 • 管理间子系统 • 垂直干线子系统 • 建筑群子系统 • 设备间子系统
工作区子系统
• 工作区的构成从水平布线的通信插座开始 延伸到工作区的设备，设备可以是仪器仪 表，不局限于电话，数据终端和计算机。
水平干线子系统
• 从工作区的信息插座延伸到管理区，包括 工作区的管理区、水平电缆端接跳线架。
• 光纤网
–全光网，原理上讲就是网中直到端用户节点之间的信 号通道仍然保持着光的形式，中间没有光电转换器。
–全光网的基本结构可以分为光网络层和电网络层。 – 光纤用户网的主要技术是光波传输技术。
• 全光网络逐步替代铜缆网络将是一个大的趋势， 目前光纤网市场包括：
–（1）重要政府单位和重大工程项目。 –（2）高档小区应用。
我国的标准
• 我国的标准发布主要有：建设部、信息产业部公 布 综合布线系统国内标准
• 我国的标准可以分为三大类： (1) 协会标准 (2) 行业标准 (3) 国家标准
综合布线的发展趋势
• 六类布线标准及特点
–提供两倍于超五类的带宽 –提高电磁兼容性时对线缆和连接硬件平衡建议 –六类标准的规定涉及到介质、布线距离、接口

经营者提供商品或者服务有欺诈行为 的，应 当按照 消费者 的要求 增加赔 偿其受 到的损 失，增 加赔偿 的金额 为消费 者购买 商品的 价款或 接受服 务的费 用
2 综合布线管路和槽道安装技术
一、管路和槽道的类型与规格
根据综合布线施工的场合可以选用不同类型和规格的管 路和槽道。 1.明敷管路 旧建筑物的布线施工常使用明敷管路，新的建筑物应少 用或尽量不用明敷管路。在综合布线系统中明敷管路常 见的有钢管、PVC线槽、PVC管等。因此在一些造价较 低、要求不高的综合布线场合需要使用PVC线槽和PVC 管。
经营者提供商品或者服务有欺诈行为 的，应 当按照 消费者 的要求 增加赔 偿其受 到的损 失，增 加赔偿 的金额 为消费 者购买 商品的 价款或 接受服 务的费 用
1.综合布线工程施工基本要求
（3）熟悉与工程有关的技术资料，如厂家提供的说明书和产品测 试报告、技术规程、质量验收评定标准等内容。
（4）技术交底 技术交底工作主要由设计单位的设计人员和工程安装承包单位 的项目技术负责人一起进行的。技术交底的主要内容包括：
（8）管道内应无阻挡，道口应无毛刺，并安置牵引线或拉线； （9）为了实现良好的屏蔽效果，金属桥架和槽道接地体应符 合设计要求，并保持良好的电气连接。
经营者提供商品或者服务有欺诈行为 的，应 当按照 消费者 的要求 增加赔 偿其受 到的损 失，增 加赔偿 的金额 为消费 者购买 商品的 价款或 接受服 务的费 用
经营者提供商品或者服务有欺诈行为 的，应 当按照 消费者 的要求 增加赔 偿其受 到的损 失，增 加赔偿 的金额 为消费 者购买 商品的 价款或 接受服 务的费 用
二、工程施工过程中的注意事项
工程实施工程中要求注意以下问题： 1. 施工督导人员要认真负责，及时处理施工进程中出现的各种情

ISO/IEC 11801标准
02
该标准规定了建筑物内综合布线系统的设计和安装要求。
EN50173标准
03
该标准规定了欧洲的综合布线系统的设计和安装要求。
06 综合布线系统的维护与管理
CHAPTER
维护与管理的内容
硬件设备维护
对综合布线系统的硬件设备进 行日常检查、清洁和保养，确
保其正常运行。
软件更新与升级
灵活性
经济性
系统应具备足够的灵活性，以便适应未来 网络技术的发展和变化，方便扩展和升级 。
在满足性能和功能要求的前提下，应尽可 能降低系统成本，提高性价比。
设计原则的具体内容
模块化设计
综合布线系统应采用模 块化设计，方便后期维
护和扩展。
统一标准
系统应遵循统一的国际 或国内标准，保证不同 厂商的产品能够兼容。
目的
确保各种传输线路的兼容性和互 换性，提高建筑物或建筑群的信 息化水平，满足用户对通信和信 息化的需求。
综合布线标准的发展历程
01
起源
20世纪80年代，美国一些大型建筑物开始采用结构化布线系统，以支
持语音和数据传输。
02 03
发展
20世纪90年代初，美国电子工业协会（EIA）和电信工业协会（TIA） 制定了ANSI/TIA/EIA 568A标准，成为国际上广泛接受的综合布线标准 。
及时更新和升级综合布线系统 的软件，以保障系统的稳定性 和安全性。
数据备份与恢复
定期对综合布线系统的数据进 行备份，并制定数据恢复方案 ，以防数据丢失。
安全防范
采取有效的安全措施，防止综 合布线系统受到外部攻击和内
部泄露。
维护与管理的方法

经验总结和预防措施
定期对网络设备和线路进行巡检和维 护，及时发现并处理潜在问题。
加强网络管理人员的培训和学习，提 高其专业技能和应对突发问题的能力 。
建立完善的网络管理制度和流程，规 范网络设备的配置和管理操作。
在设计和实施网络综合布线系统时， 充分考虑未来扩展和升级的需求，采 用标准化、模块化的设计思路。
传输距离长，成本高，适用于广域网和长距离通信。
连接器件种类和选用原则
RJ45连接器
用于连接双绞线，分为直通线和交叉线 两种。
VS
BNC连接器
用于连接同轴电缆，分为粗缆连接器和细 缆连接器两种。
连接器件种类和选用原则
• 光纤连接器：用于连接光纤，分为ST、SC、FC等多种类 型。
连接器件种类和选用原则
对于复杂的网络结构 ，建议请专业人员进 行配置和优化。
使用网络管理工具进 行远程配置和管理， 提高配置效率和准确 性。
针对性解决方案制定和实施
电磁干扰解决方案
使用屏蔽效果好的线缆和设备，减少电磁干扰对网络信 号的影响。
检查周围环境中是否存在强电磁辐射源，如高压线、变 电站等，尽量远离这些干扰源。
对于严重受干扰的网络环境，可以考虑采用光纤等抗干 扰能力强的传输介质。
应用领域与市场需求
应用领域
网络综合布线广泛应用于办公楼、商业中心、酒店、医院、学校、交通枢纽等建筑物和建筑群。不同领域的应用 需求有所不同，例如办公楼需要支持高速数据传输和多媒体应用，医院需要支持医疗设备和信息系统的连接等。
市场需求
随着信息化建设的不断深入和智能建筑的快速发展，网络综合布线的市场需求不断增长。未来市场将更加注重产 品的品质和性能，以及服务的专业化和个性化。同时，绿色环保、节能减排等理念也将逐渐成为市场的重要需求 。
