地暖工程施工细部做法（图文）技术员注册2012-3 -26∙发短消息∙加为好友∙当前离线主贴推荐给编辑大中小威望和土木币策略说明发表于2012-8-7 10:29 只看该作者地暖工程施工细部做法（图文）该帖被浏览了467次| 回复了18次1、施工准备（含清理地面)→安装固定分、集水器→铺设绝热板和边界膨胀带→地暖反射膜→铺设盘管（PEX、PERT、PB等）：加热盘管铺设的顺序是从远到近逐个环圈铺设，凡是加热盘管穿地面膨胀缝处，一律用膨胀条将地面分隔开来，加热盘管在此处均须加伸缩节，伸缩节为加热盘管专用伸缩节，其接口连接以加热管品种确定。
施工中须由土建与安装事先划分好→设置过门伸缩缝（含盖钢丝网）→中间验收（一次水压试验）→回填细石混凝土层→完工验收（二次水压试验）。
和地温传感器的埋设地点。
常规地暖施工层次解剖图2、卫生清理，建筑垃圾及灰尘3、绝热层的铺设：铺设绝热层的地面应平整、干燥、无杂物。
墙面根部应平、直且无积灰现象。
绝热层的铺设应平整，绝热层相互间的接缝应严密。
直接与土壤接触的或有潮气侵入的地面，在铺放绝热层之前应先铺一层防潮层。
聚苯乙烯泡沫塑料板绝热层厚度（mm）楼层之间楼板上的绝热层 20 与土壤或室外空气相邻的地板上的绝热层 40重视边角隔热层的设置和就位伸缩缝的设置：1. 在与内外墙、柱及过门等交接处应敷设不间断的伸缩缝，伸缩缝连接处应采用搭接方式，搭接宽度不小于10mm；伸缩缝与墙、柱应有可靠的固定方式，与地面绝热层连接应紧密，伸缩缝宽度不宜小于20mm。
伸缩缝宜采用聚苯乙烯或高发泡聚乙烯泡沫塑料。
2. 当地面面积超过30㎡或边长超过6m时，应按不大于6m间距设置伸缩缝，伸缩缝宽度不小于8mm（一般工地我们做10mm）。
伸缩缝宜采用高发泡聚乙烯泡沫塑料或内满填弹性膨胀膏。
3. 伸缩缝应从绝热层的上边缘到填充层的上边缘整个截面上隔开。
发泡水泥隔热层的验收每100立方作为一个检验批表面质量检测密度测定：按GB/T11970中的方法抗压强度测定，同上厚度测量，随机抽检本贴为:地暖工程施工细部做法（图文）,请转发QQ空间新浪微博腾讯微博人人网更多1举报使用道具 TOPit技术员注册沙发大中小发表于 2012-8-7 10:35 只看该作者4、铺反射膜2012-3-26∙发短消息∙加为好友∙当前离线5、卫生间施工：卫生间应做两层隔离层，作法可参见《低温热水地面辐射供暖技术规程》附录 A。

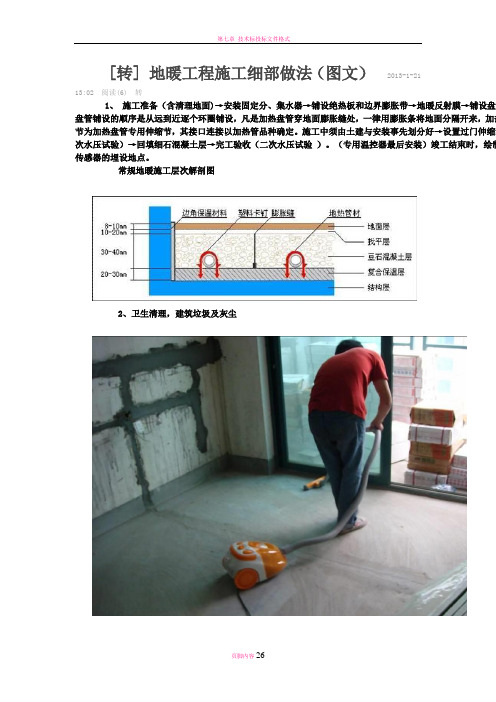

[转] 地暖工程施工细部做法（图文）2013-1-2113:02阅读(6)转1、施工准备（含清理地面)→安装固定分、集水器→铺设绝热板和边界膨胀带→地暖反射膜→铺设盘管盘管铺设的顺序是从远到近逐个环圈铺设，凡是加热盘管穿地面膨胀缝处，一律用膨胀条将地面分隔开来，加热节为加热盘管专用伸缩节，其接口连接以加热管品种确定。
施工中须由土建与安装事先划分好→设置过门伸缩缝次水压试验）→回填细石混凝土层→完工验收（二次水压试验）。
（专用温控器最后安装）竣工结束时，绘制传感器的埋设地点。
常规地暖施工层次解剖图2、卫生清理，建筑垃圾及灰尘3、绝热层的铺设：铺设绝热层的地面应平整、干燥、无杂物。
墙面根部应平、直且无积灰现象。
绝热层的铺设应平整，绝热层壤接触的或有潮气侵入的地面，在铺放绝热层之前应先铺一层防潮层。
聚苯乙烯泡沫塑料板绝热层厚度（mm）楼层之间楼板上的绝热层 20 与土壤或室外空重视边角隔热层的设置和就位伸缩缝的设置：1. 在与内外墙、柱及过门等交接处应敷设不间断的伸缩缝，伸缩缝连接处应采用搭接方式，搭接宽应有可靠的固定方式，与地面绝热层连接应紧密，伸缩缝宽度不宜小于20mm。
伸缩缝宜采用聚苯乙烯或高发泡2. 当地面面积超过30㎡或边长超过6m时，应按不大于6m间距设置伸缩缝，伸缩缝宽度不小于8m 缝宜采用高发泡聚乙烯泡沫塑料或内满填弹性膨胀膏。
3. 伸缩缝应从绝热层的上边缘到填充层的上边缘整个截面上隔开。
发泡水泥隔热层的验收每100立方作为一个检验批表面质量检测密度测定：按GB/T11970中的方法抗压强度测定，同上厚度测量，随机抽检4、铺反射膜5、卫生间施工：卫生间应做两层隔离层，作法可参见《低温热水地面辐射供暖技术规程》附录 A。
卫生间过门处应设置止水墙，在止水墙内侧应配合土建专业作防水，以防止卫生间积水渗入绝热层，管穿止水墙处应设防水套管，防水套管两端应加密封。
做完防水闭水试验并经过验收。
三小间止水带做法卫生间地面做法卫生间施工过门缝处理不当6、盘管敷设精心策划随意性太大敷设注意问题1、管道敷设间距与设计相符合，设计回路相符合，如需更改，须征得设计人员同意，并在图纸上标注清楚2、管路回路实际铺设长度差距大于30米，应调整。
1、施工准备（含清理地面)→安装固定分、集水器→铺设绝热板和边界膨胀带→地暖反射膜→铺设盘管（PEX、PERT、PB等）：加热盘管铺设的顺序是从远到近逐个环圈铺设，凡是加热盘管穿地面膨胀缝处，一律用膨胀条将地面分隔开来，加热盘管在此处均须加伸缩节，伸缩节为加热盘管专用伸缩节，其接口连接以加热管品种确定。
施工中须由土建与安装事先划分好→设置过门伸缩缝（含盖钢丝网）→中间验收（一次水压试验）→回填细石混凝土层→完工验收（二次水压试验）。
（专用温控器最后安装）竣工结束时，绘制图纸，准确标注盘管位置和地温传感器的埋设地点。
常规地暖施工层次解剖图2、卫生清理，建筑垃圾及灰尘3、绝热层的铺设：铺设绝热层的地面应平整、干燥、无杂物。
墙面根部应平、直且无积灰现象。
绝热层的铺设应平整，绝热层相互间的接缝应严密。
直接与土壤接触的或有潮气侵入的地面，在铺放绝热层之前应先铺一层防潮层。
聚苯乙烯泡沫塑料板绝热层厚度（mm）楼层之间楼板上的绝热层2 0 与土壤或室外空气相邻的地板上的绝热层40重视边角隔热层的设置和就位伸缩缝的设置：1. 在与内外墙、柱及过门等交接处应敷设不间断的伸缩缝，伸缩缝连接处应采用搭接方式，搭接宽度不小于10mm；伸缩缝与墙、柱应有可靠的固定方式，与地面绝热层连接应紧密，伸缩缝宽度不宜小于20mm。
伸缩缝宜采用聚苯乙烯或高发泡聚乙烯泡沫塑料。
2. 当地面面积超过30㎡或边长超过6m时，应按不大于6m间距设置伸缩缝，伸缩缝宽度不小于8mm（一般工地我们做10mm）。
伸缩缝宜采用高发泡聚乙烯泡沫塑料或内满填弹性膨胀膏。
3. 伸缩缝应从绝热层的上边缘到填充层的上边缘整个截面上隔开。
发泡水泥隔热层的验收每100立方作为一个检验批表面质量检测密度测定：按GB/T11970中的方法抗压强度测定，同上厚度测量，随机抽检4、铺反射膜、5、卫生间施工：卫生间应做两层隔离层，作法可参见《低温热水地面辐射供暖技术规程》附录A。
地面拆除应按清单部位要求进行合理拆除：（1）进入现场，必须戴好安全帽，扣好帽带，并正确使用个人劳动保护用品，严禁酒后作业。
（2）地砖面层的铲除，主要采用空压机设备利用风枪拆除或利用电镐拆除，拆除施工前必须调查清楚原结构情况、面砖铺设厚度以及是否有管线在铲除厚度范围内（有的要先进行相关专业的拆除），施工中把握好拆除厚度，防止损坏楼板结构层。
（3）由于块料面层拆除后要重新做面层，故原块料面层及基层一定要铲除干净（铲除到原楼板面），以防新做面层松动及空鼓。
（4）地面拆除部位由项目部有关施工人员根据施工图纸进行确定。
拆除班组长必须在每天下班前与项目部有关负责施工的施工人员进行第二天拆除地面的部位确认。
（5）地面拆除时，拆除班组长必须与拆除工人交代清楚。
如出现错拆或拆除时将其它不应拆除部位破坏，项目部要对其班组进行经济处罚。
（6）地面拆除后，楼层垃圾应及时清理干净，由升降梯下运至地面并运送到项目部指定垃圾点。
（7）地面拆除时，如地面内有金属线管、导线等可回收材料，必须把可回收材料进行归拢，交库管员登记、保管。
（8）严禁将拆除垃圾由楼层窗口向下倾倒，以防抛物伤人。
发现违反者，项目部将对该拆除班组进行严厉的经济处罚。
（9）垃圾分类：每个工作面拆除完毕后，立即垃圾进行合理分类堆放。
（10）垃圾搬运：垃圾分类后运达地面后按指定的位置归类堆放。

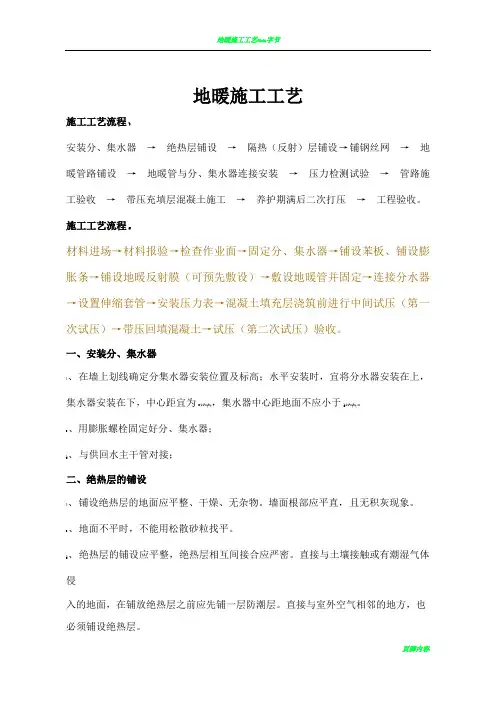

地暖施工工艺施工工艺流程1安装分、集水器→绝热层铺设→隔热（反射）层铺设→铺钢丝网→地暖管路铺设→地暖管与分、集水器连接安装→压力检测试验→管路施工验收→带压充填层混凝土施工→养护期满后二次打压→工程验收。
施工工艺流程2材料进场→材料报验→检查作业面→固定分、集水器→铺设苯板、铺设膨胀条→铺设地暖反射膜（可预先敷设）→敷设地暖管并固定→连接分水器→设置伸缩套管→安装压力表→混凝土填充层浇筑前进行中间试压（第一次试压）→带压回填混凝土→试压（第二次试压）验收。
一、安装分、集水器1、在墙上划线确定分集水器安装位置及标高；水平安装时，宜将分水器安装在上，集水器安装在下，中心距宜为200mm，集水器中心距地面不应小于300mm。
图解地暖工程施工细部做法一、施工流程：施工准备（含清理地面)→安装固定分、集水器→铺设绝热板和边界膨胀带→地暖反射膜→铺设盘管（PEX、PERT、PB等）→设置过门伸缩缝（含盖钢丝网）→中间验收（一次水压试验）→回填细石混凝土层→完工验收（二次水压试验）。
1、铺设盘管：加热盘管铺设的顺序是从远到近逐个环圈铺设，凡是加热盘管穿地面膨胀缝处，一律用膨胀条将地面分隔开来，加热盘管在此处均须加伸缩节，伸缩节为加热盘管专用伸缩节，其接口连接以加热管品种确定。
2、竣工结束时，绘制图纸，准确标注盘管位置和地温传感器的埋设地点。
3、常规地暖施工层次解剖图二、清理建筑垃圾及灰尘三、绝热层的铺设：1、铺设绝热层的地面应平整、干燥、无杂物。
墙面根部应平、直且无积灰现象。
绝热层的铺设应平整，绝热层相互间的接缝应严密。
直接与土壤接触的或有潮气侵入的地面，在铺放绝热层之前应先铺一层防潮层。
2、聚苯乙烯泡沫塑料板绝热层厚度（mm）楼层之间楼板上的绝热层20 mm与土壤或室外空气相邻的地板上的绝热层40mm。
3、重视边角隔热层的设置和就位4、伸缩缝的设置：1）在与内外墙、柱及过门等交接处应敷设不间断的伸缩缝，伸缩缝连接处应采用搭接方式，搭接宽度不小于10mm；伸缩缝与墙、柱应有可靠的固定方式，与地面绝热层连接应紧密，伸缩缝宽度不宜小于20mm。
伸缩缝宜采用聚苯乙烯或高发泡聚乙烯泡沫塑料。
2）当地面面积超过30㎡或边长超过6m时，应按不大于6m间距设置伸缩缝，伸缩缝宽度不小于8mm（一般工地我们做10mm）。
伸缩缝宜采用高发泡聚乙烯泡沫塑料或内满填弹性膨胀膏。
3）伸缩缝应从绝热层的上边缘到填充层的上边缘整个截面上隔开。
5、隔热层的验收1）每100立方作为一个检验批2）表面质量检测，密度测定：按GB/T11970中的方法3）抗压强度测定，同上4）厚度测量，随机抽检四、铺反射膜五、卫生间施工：1、卫生间应做两层隔离层，作法可参见《低温热水地面辐射供暖技术规程》附录A。
地暖工程施工课件大全一、地暖工程概述1. 地暖定义：地面辐射供暖系统，通过地面散热来达到供暖效果。
2. 地暖优势：节能、环保、舒适、经济。
3. 地暖类型：水地暖、电地暖。
二、地暖施工流程1. 地面清理：确保地面平整、干净，无杂物。
2. 铺设主管：安装地暖主管，固定牢固。
3. 保温板敷设：铺设保温板，注意墙侧边、伸缩缝的处理。
4. 反射膜敷设：铺设反射膜，提高供暖效果。
5. 钢丝网敷设：铺设钢丝网，增强地面强度。
6. 加热管敷设：安装加热管，注意管道弯曲半径和固定。
7. 冲洗和试压：对地暖系统进行冲洗和试压，确保无泄漏。
8. 保护层浇筑：浇筑地暖保护层，注意标高和模板支撑。
9. 冲洗、试压：再次冲洗和试压，确保系统正常。
10. 饰面层安装：安装饰面层，注意保护管道。
11. 分水器及集水器安装：安装分水器及集水器，确保运行稳定。
12. 试压、调试：进行试压和调试，确保地暖系统正常运行。
三、地暖施工注意事项1. 施工前准备：确保设计图纸、施工方案齐全，进行技术交底。
2. 施工环境：保证施工现场、用水、用电、材料储放场地等满足施工要求。
3. 材料选择：选用合格的地暖材料，注意防止污染管道。
4. 标高控制：严格控制地面标高，避免影响后期收口。
5. 管道安装：注意管道弯曲半径，防止扭曲和死折。
6. 伸缩缝设置：根据地面面积设置伸缩缝，分割不同区域。
7. 试压：完成管道安装后进行试压，确保无泄漏。
8. 混凝土浇筑：在规定压力下进行混凝土浇筑，注意养护。
9. 分集水器定位：综合考虑厨柜布置，确保分集水器在一个柜体内。
四、地暖施工质量控制1. 施工质量标准：符合国家及行业标准。
2. 质量检查：施工过程中进行质量检查，及时发现问题。
3. 整改措施：对发现的问题进行整改，确保质量。
4. 验收：工程完成后进行验收，确保地暖系统正常运行。
五、地暖施工安全注意事项1. 施工安全：加强施工现场安全管理，遵守安全规定。
2. 人员培训：对施工人员进行安全培训，掌握基本操作要点。

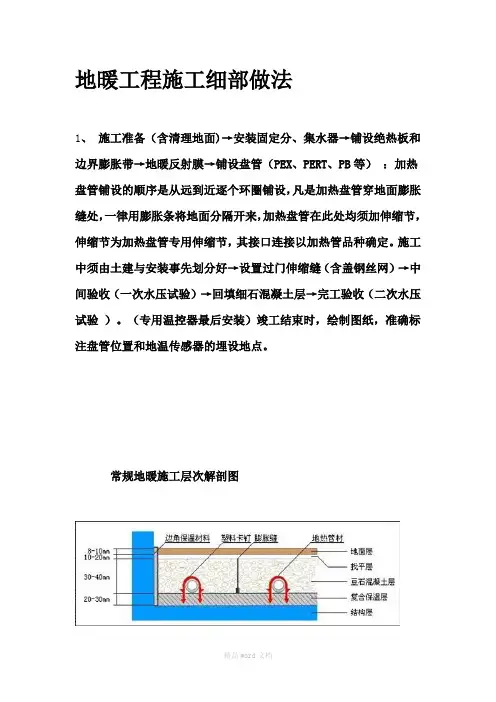

地暖工程施工细部做法1、施工准备（含清理地面)→安装固定分、集水器→铺设绝热板和边界膨胀带→地暖反射膜→铺设盘管（PEX、PERT、PB等）：加热盘管铺设的顺序是从远到近逐个环圈铺设，凡是加热盘管穿地面膨胀缝处，一律用膨胀条将地面分隔开来，加热盘管在此处均须加伸缩节，伸缩节为加热盘管专用伸缩节，其接口连接以加热管品种确定。
施工中须由土建与安装事先划分好→设置过门伸缩缝（含盖钢丝网）→中间验收（一次水压试验）→回填细石混凝土层→完工验收（二次水压试验）。
（专用温控器最后安装）竣工结束时，绘制图纸，准确标注盘管位置和地温传感器的埋设地点。
常规地暖施工层次解剖图2、卫生清理，建筑垃圾及灰尘3、绝热层的铺设：铺设绝热层的地面应平整、干燥、无杂物。
墙面根部应平、直且无积灰现象。
绝热层的铺设应平整，绝热层相互间的接缝应严密。
直接与土壤接触的或有潮气侵入的地面，在铺放绝热层之前应先铺一层防潮层。
聚苯乙烯泡沫塑料板绝热层厚度（mm）楼层之间楼板上的绝热层 20 与土壤或室外空气相邻的地板上的绝热层 40重视边角隔热层的设置和就位伸缩缝的设置：1. 在与内外墙、柱及过门等交接处应敷设不间断的伸缩缝，伸缩缝连接处应采用搭接方式，搭接宽度不小于10mm；伸缩缝与墙、柱应有可靠的固定方式，与地面绝热层连接应紧密，伸缩缝宽度不宜小于20mm。
伸缩缝宜采用聚苯乙烯或高发泡聚乙烯泡沫塑料。
2. 当地面面积超过30㎡或边长超过6m时，应按不大于6m间距设置伸缩缝，伸缩缝宽度不小于8mm（一般工地我们做10mm）。
伸缩缝宜采用高发泡聚乙烯泡沫塑料或内满填弹性膨胀膏。
3. 伸缩缝应从绝热层的上边缘到填充层的上边缘整个截面上隔开。
发泡水泥隔热层的验收每100立方作为一个检验批表面质量检测密度测定：按GB/T11970中的方法抗压强度测定，同上厚度测量，随机抽检4、铺反射膜5、卫生间施工：卫生间应做两层隔离层，作法可参见《低温热水地面辐射供暖技术规程》附录 A。
地暖施工工艺施工工艺流程1安装分、集水器→绝热层铺设→隔热（反射）层铺设→铺钢丝网→地暖管路铺设→地暖管与分、集水器连接安装→压力检测试验→管路施工验收→带压充填层混凝土施工→养护期满后二次打压→工程验收。
施工工艺流程2材料进场→材料报验→检查作业面→固定分、集水器→铺设苯板、铺设膨胀条→铺设地暖反射膜（可预先敷设）→敷设地暖管并固定→连接分水器→设置伸缩套管→安装压力表→混凝土填充层浇筑前进行中间试压（第一次试压）→带压回填混凝土→试压（第二次试压）验收。
一、安装分、集水器1、在墙上划线确定分集水器安装位置及标高；水平安装时，宜将分水器安装在上，集水器安装在下，中心距宜为200mm，集水器中心距地面不应小于300mm。
2、用膨胀螺栓固定好分、集水器；3、与供回水主干管对接；二、绝热层的铺设1、铺设绝热层的地面应平整、干燥、无杂物。
墙面根部应平直，且无积灰现象。
2、地面不平时，不能用松散砂粒找平。
3、绝热层的铺设应平整，绝热层相互间接合应严密。
直接与土壤接触或有潮湿气体侵入的地面，在铺放绝热层之前应先铺一层防潮层。
直接与室外空气相邻的地方，也必须铺设绝热层。
三、反射层的铺设(纺粘非织布/PET镀铝膜层)铺平铺严，接缝处用密封胶带封严。
四、铺设钢丝网将钢丝网平整铺设在保温材料上面，要求铺平铺严，边角网丝上翘处需作处理。
五、地暖管的铺设1、地暖管应按设计图纸标定的管间距和走向敷设，应保持平直，敷设前应检查管外观质量，管内部不得有杂质。
安装间断或完毕时，敞口处应随时封堵。
2、地暖管切割，应采用专用工具；切口应平整，断口面应垂直管轴线。
3、埋设于填充层内的地暖管不应有接头。
4、地暖管的环路布置不宜穿越填充层内的伸缩缝。
必须穿越时，伸缩缝处应设长度不小于400mm的柔性套管。
5、地暖管出地面至分水器、集水器连接处，弯管部分不宜露出地面装饰层。
地暖管出地面至分集水器下部球阀接口之间的明装管段，外部应加装塑料套管。
