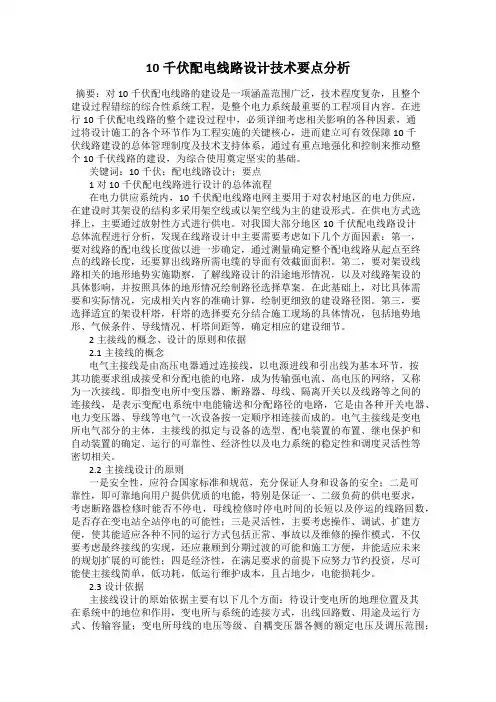

10千伏配电线路设计技术要点分析
10千伏配电线路设计技术要点分析摘要：对10千伏配电线路的建设是一项涵盖范围广泛，技术程度复杂，且整个建设过程错综的综合性系统工程，是整个电力系统最重要的工程项目内容。
在进行10千伏配电线路的整个建设过程中，必须详细考虑相关影响的各种因素，通过将设计施工的各个环节作为工程实施的关键核心，进而建立可有效保障10千伏线路建设的总体管理制度及技术支持体系，通过有重点地强化和控制来推动整个10千伏线路的建设，为综合使用奠定坚实的基础。
关键词：10千伏；配电线路设计；要点1对10千伏配电线路进行设计的总体流程在电力供应系统内，10千伏配电线路电网主要用于对农村地区的电力供应，在建设时其架设的结构多采用架空线或以架空线为主的建设形式。
在供电方式选择上，主要通过放射性方式进行供电。
对我国大部分地区10千伏配电线路设计总体流程进行分析，发现在线路设计中主要需要考虑如下几个方面因素：第一，要对线路的配电线长度做以进一步确定，通过测量确定整个配电线路从起点至终点的线路长度，还要算出线路所需电缆的导面有效截面面积。
第二，要对架设线路相关的地形地势实施勘察，了解线路设计的沿途地形情况，以及对线路架设的具体影响，并按照具体的地形情况绘制路径选择草案。
在此基础上，对比具体需要和实际情况，完成相关内容的准确计算，绘制更细致的建设路径图。
第三，要选择适宜的架设杆塔，杆塔的选择要充分结合施工现场的具体情况，包括地势地形、气候条件、导线情况、杆塔间距等，确定相应的建设细节。
2主接线的概念、设计的原则和依据2.1主接线的概念电气主接线是由高压电器通过连接线，以电源进线和引出线为基本环节，按其功能要求组成接受和分配电能的电路，成为传输强电流、高电压的网络，又称为一次接线。
即指变电所中变压器、断路器、母线、隔离开关以及线路等之间的连接线，是表示变配电系统中电能输送和分配路径的电路，它是由各种开关电器、电力变压器、导线等电气一次设备按一定顺序相连接而成的。
10kV电力电缆线路设计技术要点
10kV电力电缆线路设计技术要点发布时间：2021-09-07T15:25:21.877Z 来源：《中国电业》2021年第12期作者：姚汝栋[导读] 在当今社会中，随着电力能源需求的不断增加，一定要保持定期对送电线路进行安全检查，发现安全隐患的时候马上组织力量排除。
姚汝栋善能工程勘察设计有限公司，河南郑州，450000摘要：在当今社会中，随着电力能源需求的不断增加，一定要保持定期对送电线路进行安全检查，发现安全隐患的时候马上组织力量排除。
基于此，本文对10kV电力电缆线路的设计要点以及10kV电力电缆线路设计技术要点进行了分析。
关键词：10kV线路；电力电缆；线路设计随着社会经济的不断发展，人们日常生活与生产中用电需求日益提高。
作为电力输送的重要组成，10kV电缆线路具有无法替代的作用。
现阶段，我国很多城市已经完成了地下铺设10kV电缆线路的工程，而且成功实现了线路架由空转道地下。
1、设备选择在10kV电力电缆线路的设计中，对于电力设备的选择，将直接决定电力电缆线路的设计质量，因此，应恰当地选择电力设备，以确保电缆的设计质量。
在设计过程中，对于电力电缆设备的运行环境、工作要求等全面掌握，重点关注传输电缆的特殊要求。
在选择设备的时候，应有针对性，确保选择的设备与实际工作情况相符合。
另外，在选择设备的过程中，不但要对技术先进的设备加以选择，同时也应保证经济性、合理性良好，确保所选设备具有良好的经济性与先进性，为电力系统的稳定安全运行提供保障。
2、敷设方式选择10kV电力电缆线路一般采用排管敷设的方法为主，选择这种敷设方式，具有占用空间小、费用低、施工方便等特点，所以在电力电缆线路设计中比较常用。
不过，将10kV电力电缆线路在市区敷设，还应注重实用性、安全性等。
在采取排管敷设的过程中，10kV电缆和地面之间的距离，必须保证在70cm以上，防止对地面的车辆、行人等产生安全隐患。
如果电缆有特殊要求，可以根据实际情况，选择浅沟槽敷设、架空敷设等方式。

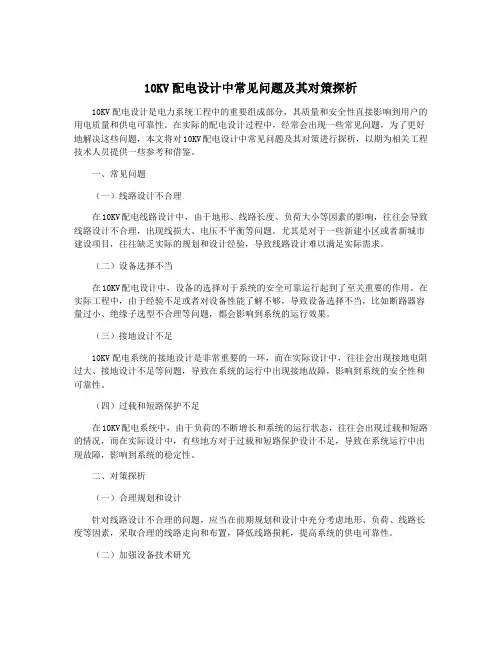

10KV配电设计中常见问题及其对策探析
10KV配电设计中常见问题及其对策探析10KV配电设计是电力系统工程中的重要组成部分，其质量和安全性直接影响到用户的用电质量和供电可靠性。
在实际的配电设计过程中，经常会出现一些常见问题，为了更好地解决这些问题，本文将对10KV配电设计中常见问题及其对策进行探析，以期为相关工程技术人员提供一些参考和借鉴。
一、常见问题（一）线路设计不合理在10KV配电线路设计中，由于地形、线路长度、负荷大小等因素的影响，往往会导致线路设计不合理，出现线损大、电压不平衡等问题。
尤其是对于一些新建小区或者新城市建设项目，往往缺乏实际的规划和设计经验，导致线路设计难以满足实际需求。
（二）设备选择不当在10KV配电设计中，设备的选择对于系统的安全可靠运行起到了至关重要的作用。
在实际工程中，由于经验不足或者对设备性能了解不够，导致设备选择不当，比如断路器容量过小、绝缘子选型不合理等问题，都会影响到系统的运行效果。
（三）接地设计不足10KV配电系统的接地设计是非常重要的一环，而在实际设计中，往往会出现接地电阻过大、接地设计不足等问题，导致在系统的运行中出现接地故障，影响到系统的安全性和可靠性。
（四）过载和短路保护不足在10KV配电系统中，由于负荷的不断增长和系统的运行状态，往往会出现过载和短路的情况，而在实际设计中，有些地方对于过载和短路保护设计不足，导致在系统运行中出现故障，影响到系统的稳定性。
二、对策探析（一）合理规划和设计针对线路设计不合理的问题，应当在前期规划和设计中充分考虑地形、负荷、线路长度等因素，采取合理的线路走向和布置，降低线路损耗，提高系统的供电可靠性。
（二）加强设备技术研究针对设备选择不当的问题，应当加强对新型设备技术的研究和了解，充分掌握每一种设备的性能指标，选择合适的设备，提高系统的可靠性和安全性。
（三）优化接地设计针对接地设计不足的问题，应当在设计阶段充分考虑接地电阻的大小、接地系统的布置、接地设备的选型等因素，采取合理的接地设计方案，保证系统的安全可靠运行。
10kV配电线路设计的探讨
确 定最 优 方 案 。
现在 的新建和改造高压架空线大多数线路较短 、电流不大 ，比较容 易 满 足 发热 条 件 和 电压 损 失条 件 ，所 以导 线截 面 一 般按 经 济 电 流密 度 和
机 械 强度 米 选 择 ， 但 不得 小 于规 定 的最 小 截 面 。 在选择导线截 而时 ，要正确估算负荷 ，应考虑到３ ５ — 年内负荷的增
关 键词 配电线路 ；设汁 ；变压器 中 图分 类号 Ｔ Ｍ 文 献标 识码 Ａ 文 章编号 １７— ６ １（Ｏ ０ ２ ）１－ ２ ６３９７ 一 ｌ） —１６０ ２ Ｉ９ ４ 一
Ｉ 建 设 的灵 魂 在 于设 计 ，设 汁的 的 质量 优 劣直接 关系 到 Ｉ 建 设 程 程 的 经济 效 益 、环境 效 益 、社 会效 益 ． ｝ 电能 的产 、供 、销 是 同 时进 行 相于 的 ，因 此 ，ｌｋ 配 电线路 的 质 量 好坏 直接影 响 电力 系统 的 安 全 、可靠 运 ＯＶ Ｉ 行 ，影 响供 电企业 的经 济效 益 。
同时在另一端也同样树立一垂直标杆 ，观测者站在垂直标杆前的地方 ， 使观测者的眼睛 、 始端标杆 、 终端标杆成一＾线 、 ２）沿 着 这 一 直 线 利 用 皮 尺 或 测 绳 ，按 照 规 定 梢距 数 值测 定 距 离 ， 参考地形树 标杆 ， 由观测者利用 ｊ 点一线的道理 ，用 势 、破语或对 讲机 指 挥 ，使 标 杆左 右 移 动 ，最 后仲 于这 条直 线 之 中 ３）这 根 标 朴 的 位 置 就 是 杆 位 ，可 钉 上 标 桩 ，然后 再 倒换 使 用 这 根 标 杆 ，照 样 顺 次测 量 其 他杆 位 。 如 果 有 转 角 ，则 应 先 测 定 角 度 杆 的 位 置 ，然后再按 卜 述办法分别测定始端杆和睾 角杆 以及终端杆各直线段 ｝ 皇 的杆位 用标杆测最 比较简单 ，但不能测 配电线路的损耗 配电网电 能损耗 中占有很大 的比莺 ，在设计 中降低线路ｌ 身的电能损耗 ，对于节 奉 能有极其重要的作用。 ４）如果线路较长 、要求较高 ，可借助经纬仪确定 ，规程对线路 的 梢距有具体规定 。测量定位时，一定要确保导线对建筑物的安拿距离 ， 要充分考虑到定位误差 、施Ｔ误差 以及各种因素的加 Ｔ 差、装配误差 误 等，对要求保证的安全距离应 留有余地
现在 的新建和改造高压架空线大多数线路较短 、电流不大 ，比较容 易 满 足 发热 条 件 和 电压 损 失条 件 ，所 以导 线截 面 一 般按 经 济 电 流密 度 和
机 械 强度 米 选 择 ， 但 不得 小 于规 定 的最 小 截 面 。 在选择导线截 而时 ，要正确估算负荷 ，应考虑到３ ５ — 年内负荷的增
关 键词 配电线路 ；设汁 ；变压器 中 图分 类号 Ｔ Ｍ 文 献标 识码 Ａ 文 章编号 １７— ６ １（Ｏ ０ ２ ）１－ ２ ６３９７ 一 ｌ） —１６０ ２ Ｉ９ ４ 一
Ｉ 建 设 的灵 魂 在 于设 计 ，设 汁的 的 质量 优 劣直接 关系 到 Ｉ 建 设 程 程 的 经济 效 益 、环境 效 益 、社 会效 益 ． ｝ 电能 的产 、供 、销 是 同 时进 行 相于 的 ，因 此 ，ｌｋ 配 电线路 的 质 量 好坏 直接影 响 电力 系统 的 安 全 、可靠 运 ＯＶ Ｉ 行 ，影 响供 电企业 的经 济效 益 。
同时在另一端也同样树立一垂直标杆 ，观测者站在垂直标杆前的地方 ， 使观测者的眼睛 、 始端标杆 、 终端标杆成一＾线 、 ２）沿 着 这 一 直 线 利 用 皮 尺 或 测 绳 ，按 照 规 定 梢距 数 值测 定 距 离 ， 参考地形树 标杆 ， 由观测者利用 ｊ 点一线的道理 ，用 势 、破语或对 讲机 指 挥 ，使 标 杆左 右 移 动 ，最 后仲 于这 条直 线 之 中 ３）这 根 标 朴 的 位 置 就 是 杆 位 ，可 钉 上 标 桩 ，然后 再 倒换 使 用 这 根 标 杆 ，照 样 顺 次测 量 其 他杆 位 。 如 果 有 转 角 ，则 应 先 测 定 角 度 杆 的 位 置 ，然后再按 卜 述办法分别测定始端杆和睾 角杆 以及终端杆各直线段 ｝ 皇 的杆位 用标杆测最 比较简单 ，但不能测 配电线路的损耗 配电网电 能损耗 中占有很大 的比莺 ，在设计 中降低线路ｌ 身的电能损耗 ，对于节 奉 能有极其重要的作用。 ４）如果线路较长 、要求较高 ，可借助经纬仪确定 ，规程对线路 的 梢距有具体规定 。测量定位时，一定要确保导线对建筑物的安拿距离 ， 要充分考虑到定位误差 、施Ｔ误差 以及各种因素的加 Ｔ 差、装配误差 误 等，对要求保证的安全距离应 留有余地
10kV配网工程施工中的技术措施重点分析
10kV配网工程施工中的技术措施重点分析10kV配网工程是指电力配送系统中的中压配电网，其施工涉及到许多技术措施，如线路敷设、变电站建设、设备安装等。
本文将重点分析10kV配网工程施工中的技术措施，并探讨如何有效地进行施工，确保工程质量和安全。
一、线路敷设10kV配网工程中最重要的一项工作就是线路敷设，线路敷设的质量直接影响着配电系统的可靠性和安全性。
在进行线路敷设时，需要注意以下几个重点技术措施：1. 线路选线：合理选择线路走向，尽量避免穿越易受损的地形地貌。
同时要考虑到线路的供电范围和负荷情况，确保线路能够满足系统的需求。
2. 杆塔安装：在进行输电线路敷设时，需要进行杆塔的安装工作。
在进行杆塔安装时，需要严格按照设计要求进行施工，确保杆塔的稳固性和牢固性。
3. 路由保护：在线路敷设过程中，需要保护好敷设线路的路由，避免遭到破坏和损坏。
4. 线路敷设技术：在进行电缆敷设时，需要注意敷设工艺和操作技术，避免出现损坏和质量问题。
1. 基础施工：变电站建设首先需要进行基础的施工工作，包括土方开挖、基槽浇筑、地网安装等。
2. 设备安装：在进行变电站建设时，需要进行各种设备的安装工作，如变压器、断路器、隔离开关等。
在进行设备安装时，需要遵循相关规范和标准，确保设备的安全性和可靠性。
3. 绝缘测试：在变电站建设完工后，需要进行绝缘测试，确保各个设备之间的绝缘性能符合要求，避免发生漏电和绝缘击穿等故障。
4. 接地系统建设：变电站的接地系统建设是关键的技术措施之一，良好的接地系统可以有效地保护设备和人员的安全。
1. 设备固定：在进行设备安装时，需要确保设备的稳固性和牢固性，避免因设备松动而引起的故障。
四、安全管理在进行10kV配网工程施工时，安全管理是至关重要的，需要严格按照相关安全规定和标准进行施工，确保施工过程中的安全性。
具体的技术措施包括：1. 安全教育：在进行施工前，需要对施工人员进行安全教育和培训，提高他们的安全意识和技术水平。
10kV配电架空线路设计要点分析
水电工程Һ㊀１０ｋＶ配电架空线路设计要点分析季正伟摘㊀要:对于电力系统而言ꎬ１０ｋＶ配电线路发挥着十分重要的作用ꎬ是将电力输送给用户的关键环节ꎬ线路设计会对用户的用电体验造成直接的影响ꎮ为了保证１０ｋＶ配电架空线路设计的合理性ꎬ必须准确的把握设计要点ꎬ保证线路在运行过程中的安全性与稳定性ꎬ有效的提高电力服务质量ꎮ因此ꎬ在进行１０ｋＶ配电架空线路设计时ꎬ必须明确线路设计目标以及设计流程ꎬ更好的把握设计要点ꎬ有效的提高１０ｋＶ配电架空线路设计水平ꎬ保证线路的运行稳定性ꎮ关键词:１０ｋＶꎻ架空线路ꎻ设计要点一㊁配电线路设计流程从设计图纸到电力线路的最终成型ꎬ其间会有多种多样的因素影响设计方案的最终成型ꎮ为了提高线路设计的合理性ꎬ要将最初设计思路展现在人们面前ꎮ要想合理设计配电线路ꎬ需要在施工过程中严格遵守设计图纸ꎬ落实设计流程ꎮ在具体的实施过程中ꎬ需要一开始就掌握路线的具体位置ꎬ结合导线截面㊁天气等各方面因素ꎬ通过线路设计工作者去现场进行严谨科学的检测ꎬ最终将设计结果清晰标注在设计方案上ꎮ此外ꎬ相关工作人员可以根据设计者给出的设计方案进行杆塔选定ꎮ相关设备和材料清单的罗列ꎬ有助于对工程投资金额进行预算ꎬ再经过分析得到结果显示方案的经济性ꎬ最终确定所需要的技术投资ꎮ二㊁配电架空线路设计内容(一)采用合理路径设计为减少线路铺设可能会遇到的困难ꎬ应综合各种要素进行分析ꎬ例如不合理的路径设计ꎬ将会造成资源的浪费ꎬ还加剧了对大自然的伤害ꎮ由此可见ꎬ要想有一个合理的设计方案ꎬ路径选择是关键点ꎮ设计者应结合各种因素ꎬ反复进行分析ꎬ制作出多个科学合理的方案ꎬ由相关工作人员选择最佳路径ꎬ这样可以有效保障配电网的稳定运行ꎬ最大限度将损失的可能性降至最低ꎮ由于１０ｋＶ配电架空线路的特殊性ꎬ在进行线路路径设计时ꎬ设计者必须重视整个路径途经地方的气候状况㊁地理环境等因素造成的影响ꎬ例如线路架设中有较多的建筑物存在ꎬ这必将对配电网的运行造成一定影响ꎻ地势崎岖的位置ꎬ会给线路安装人员造成很大麻烦ꎬ超出工程资金预算ꎻ树线矛盾突出地区㊁景区及居民聚集区也不适合线路的铺设ꎮ所以在路径选择时要尽量规避这些不利影响ꎬ设计出最可行的线路铺设路径ꎮ(二)采用基础设计的要点设计者若想基础设计过程开展顺利ꎬ必须关注到地形因素㊁土壤特质㊁水文特点等因素对线路铺设的影响ꎮ设计过程中应当仔细分析这些因素可能会对设计产生的影响ꎬ最终选择科学合理的基础形式ꎮ１０ｋＶ配电架空线路的基础形式含有钢筋混凝土杆和铁塔两类ꎬ这两类各有其特点ꎬ它们之间的主要区别是受力的形式不同ꎮ来自二者之中的倾覆类形式ꎬ现在在一些工程中被广泛运用ꎬ倾覆类比较广泛存在的形式为卡盘ꎬ其特点是承受倾覆力矩的压力ꎮ相比较来说ꎬ另一个铁塔基础主要采用灌注桩形式来使其基础形式稳稳扎根于黏性或沙性土中ꎮ无论倾覆类基础形式和铁塔基础形式ꎬ在不同的安装环境下二者各有其存在的必要ꎬ但最终都是为保证基础设计的科学性和合理性ꎮ(三)１０ｋＶ配电架空线路的设计要点１.外界因素影响由于线路安装的特殊性ꎬ使它在安装过程中可能会面临各类环境状况ꎬ对线路的安装非常不利ꎮ所以就必须要求设计者深入分析此地的环境状况ꎬ最大限度避免损失ꎮ调查数据包括此地近些年的气候状况以及是否遭受过地理灾害ꎬ例如泥石流将会造成无法挽回的损失ꎻ多冰雪天气也将影响配电网的使用ꎬ这些因素都应在１０ｋＶ配电架空线路的设计过程中深入分析ꎬ若设计过程中对这些因素不够重视ꎬ则可能导致线路被破坏ꎬ最终影响到整个电力系统的运行ꎮ从人文角度出发ꎬ线路铺设主要为了解决人们的用电需求ꎬ居民的生活水平影响着其地区用电总量ꎮ所以ꎬ在线路铺设过程中也要把此因素考虑在内ꎬ在用电较少的地区大量铺设线路ꎬ这势必是个不合理的工程ꎬ线路铺设所需要的资金投入是巨大的ꎬ如果所铺设的线路不能带来经济效益ꎬ那么将会造成资源的严重浪费ꎮ２.科学选择导线铝导线是１０ｋＶ配电架空线路最常使用的导线材料ꎬ此材料严格按照国家质量标准制造ꎬ很大程度保障了电力输送的安全性ꎮ此导线在居民区的安全系数必须为２.５以上ꎮ铝导线分绝缘铝导线和普通裸导线ꎬ绝缘导线区别于普通的架空裸导线具有:良好的绝缘性能㊁抗腐蚀程度小㊁深入负荷中心㊁减少树线矛盾㊁检修周期延长等优点ꎬ采用架空绝缘导线取代普通架空裸导线越来越普遍ꎮ但是ꎬ由于绝缘导线的使用和施工工艺于普通裸导线有区别ꎬ若选择和使用不当ꎬ不仅会影响工程质量及运行管理ꎬ会留下很多事故隐患ꎮ因此ꎬ要根据当地实际情况科学地选择使用ꎮ三㊁结论在进行１０ｋＶ配电线路的设计过程中ꎬ需要以减少施工过程中遇到的困难㊁线路架设工作中投入的金额以及方便后期维修为目标进行设计ꎮ根据施工过程分析线路铺设和杆塔架设的影响因素ꎬ并提出有效的解决措施ꎬ从而保障铺设的科学性和合理性ꎬ进而保证１０ｋＶ配电线路能够稳定运行ꎮ参考文献:[１]汤锦洪.１０ｋＶ配电线路设计的技术要点分析[Ｊ].通讯世界ꎬ２０１８(３):２７０－２７１.[２]田筝.１０ｋＶ配电线路设计要点分析及阐述[Ｊ].科技创新与应用ꎬ２０１６(３２):２０４.[３]兰云晖.电力系统１０ｋＶ配电线路设计要点分析[Ｊ].科技与创新ꎬ２０１６(１９):１５５ꎬ１５７.作者简介:季正伟ꎬ中油辽河工程有限公司ꎮ３９１。
浅析10kV配电线路设计技术要点
ｐ ｗ ｒｐｏｅｔ ｃｏｄｎ Ｏ Ｖ ｉ ｒ ｕｉｎｌ ｅｄ ｓ ｎｅｅ ｎｓ ｏ ｅ ｒｊｃ ａ ｃｒｉｇｔ ｌ ｋ ｄｓ ｉ ｔ ｉ ｅｉ ｌｍｅ ｔ ｏ ｔｂ ｏ ｎ ｇ ． 关键词 ： 电力工程 ； ０ Ｖ； 电线 路 ； 计要 点 １ｋ 配 设
Ｋｅ ｙｗｏｒ ：ｐ ｗｅ ｎ ｉ ｅ ｒｎｇ ｌ Ｖ； ｉｔｉｕ ｉｎ ｌ ｅ ； ｓｇ ｉｔ ｄｓ ｏ ｒｅ ｇｎ ｅｉ ； Ｏｎｇｎ ｅ ｉ ｇ ｉ ｅ ｒｎ
！
・
３ ２ｌ ・
浅 析 １ ｋ 配 电线 路 设 计 技 术 要 点 ０Ｖ
Ａｎａ ｙｓｓ ｏ ｈｅ Ｔｅ ｈｎ ｃ ｌＫｅ ｆ １ ｋＶ ｓ ｒｂｕｔｏ Ｌｉ ｓｇｎ ｌ ｉ ｎ ｔ ｃ ｉ ａ ｙｓｏ ０ Ｄｉｔ ｉ ｉ ｎ ｎｅ Ｄｅ ｉ
刘 文龙 Ｌ ｕ Ｗ ｅ ｌｎ ｉ ｎｏ ｇ
（ 尔滨 电力勘 察设 计所 ， 尔滨 １０ ０ ） 哈 哈 ５ ０ ０
（ ａｂｎＰ ｗｅ ｕｖ ｙａ ｄＤｅｉｎＯ ｆ ｅ Ｈａｂｎ １０ ０ ， ｈｎ ） Ｈ ｒｉ ｏ ｒ ｒｅ ｎ ｓ ｆｃ ， ｒ ｉ ５ ０ ０ Ｃ ｉａ Ｓ ｇ ｉ
摘要 ： 电力工程 中， 电线路 的设 计 直接 影 响着 供 电企业 的运 行 ， 在 配 本文 主要探 讨在 电力工程 中， 对 １ｋ 针 ０Ｖ配 电线路 的设 计技 术要 点 。
Ａ ｂ ｔ ａ ｔ ｎ ｐ ｗｅ ｎ ｉ ｅ ｒｎ ， ｗｅ ｉｔｉｕ ｉｎ ｃｒ ｕｔｄ ｓｇ ｉｅ ｔｙ ａｆ ｃｓｔｅ ｏ ｒ ｔ ｎ ｏ ｏ ｒｓ ｐ ｌ ｎｅ ｐ ｉｅ ｈｉ ａ ｅ ｏ ｕ ｅ ｎ ｔｅ ｓｒ ｃ ：Ｉ ｏ ｒｅ ｇｎ ｅ ｇ ｐｏ ｒｄｓｒｂ ｔｏ ｉｃ ｉ ｅ ｉ ｄｒ ｃｌ ｆｅ ｔ ｈ ｐｅａｉ ｆｐ ｗｅ ｕ ｐｙ ｅ ｔｒ ｒｓ ；ｔ ｓｐ ｐ ｒｆｃ ｓ ｓｏ ｈ ｉ ｎ ｏ
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
10kV配电线路设计的技术要点探讨
发表时间：2019-08-29T11:49:03.123Z 来源：《云南电业》2019年2期作者：任晓丹
[导读] 我们必须在线路设计的时候考虑众多的因素，以此来保障电力工程的顺利运行。
本文将着重分析10kV配电线路设计技术要点。
（包头供电局昆区供电分局内蒙古包头市 014030）
摘要：在电力建设的工程中，对于配电线路设计和施工建设有着严格的要求，这些设计和施工的合理与否将会直接影响着电力工程的运行的效率和获得的效益。
因此我们必须在线路设计的时候考虑众多的因素，以此来保障电力工程的顺利运行。
本文将着重分析10kV配电线路设计技术要点。
关键词：10kV配电线路；设计技术；要点
配电线路和负荷构成了完整的电力系统。
其中配电线路是将电力输送到用户手中的最后一个环节。
由于电力的生产、供应和销售是同步进行的，这就要求提高配电线路的质量，保证整个电力系统的安全可靠运行，同时保障供电企业的经济效益得到实现。
配电线路设计是电力传输实施的前提和保障。
设计质量的优劣直接关系到电力线路工程建设的经济效益、环境效益和社会效益。
近年来，在配网工程建设和改造中，10kv配电路线大多数运用在农村地区，采用架空线或者是以架空线为主的混合结构形式，一般为放射性供电方式。
一、10kV配电线路设计基本过程
很多地区的10kV配电线路运行环境比较恶劣，容易受到各种外界因素的干扰，在设计10kV配电线路时应充分考虑到各种影响因素，这也给10kV配电线路设计带来很大难度，使得10kV配电线路设计更加复杂。
为了提高10kV配电线路设计的合理性和科学性，应全面分析各种因素之间的内在联系，10kV配电线路设计要按照以下流程：第一，相关设计单位接到10kV配电线路设计工作以后，首先根据要设计要求明确和测量10kV配电线路的起点、终点确定10kV配电线路的长度，然后明确和测量10kV配电线路的起点、终点，接着确定10kV配电线路导线截面；第二，全面勘察10kV配电线路周围的地形地貌，对于10kV配电线路沿途的地势地形情况了然于心，结合实际的地形情况，运用计算机专业软件系统编制10kV配电线路设计方案，和现实情况进行科学对比分析，然后准确进行分析和计算，绘制更加准确、详细、完整的10kV配电线路路径图；第三，完成10kV配电线路路径图以后，结合10kV配电线路设计要求，根据10kV配电线路的档距、导线截面、气象天气、地形地势等，合理设置杆塔；第四，结合10kV配电线路设计方案，分析其经济性，编制完整、详细的10kV配电线路设计预算文件；第五，在10kV配电线路设计准备阶段，仔细对比各个设计方案，结合实际情况，选择经济合理、技术可行的设计方案，按照相关设计要求适当调整和优化，完善设计内容，为10kV配电线路设计奠定良好的基础。
二、10kV配电线路设计技术要点
2.1影响配电装置选择的因素
（1）温度因素
在选择裸导体和电器的时候，环境温度要符合要求，即最热月的平均最高温度为最热月日最高温度的月平均值，要取多年的平均值。
在选择屋内裸导体和其他电器的时候，如果该处没有通风设计温度的资料，最高温的设定要在最热月的平均最高温的基础上加5℃。
当温度低于仪表电器的最低允许温度时，要加强保稳措施，防止冰雪事故的发生。
另外隔离开关设置的破冰厚度要大于最大的覆冰厚度。
（2）湿度因素
在选择导体和电器的相对湿度时，采用当地湿度最高月份的平均相对湿度。
根据不同的地区选择不同的类型。
在湿热地区要采用湿热带型电器产品，在亚湿热带地区可采用普通电器产品，实际运用中要根据当地运行经验采取防护措施。
（3）抗震因素
配电装置的抗震设计要符合现行的国家标准，即《电力设施抗震设计规范》的规定。
（4）风速因素
在设计配电装置的最大风速时，采用离地10m高，30年一遇10min的平均最大风速。
在这个最大风速超过35m/s的地区进行配置的时候，屋外的配置要采取降低电气设备的安装高度、加强设备与基础之间的固定等措施。
（5）噪音控制因素
在配电装置设置在居民区和工业区内的情况，其噪声要控制在一定范围之内，符合国家现行标准《工业企业噪声控制设计范围》《城市区域环境噪声标准》的规定和要求。
（6）海拔因素
在海拔高度超过1千米的地区，配电装置要选择适合高海拔地区的电器和电磁产品，外部绝缘的冲击和工频实验电压要符合现行的国家标准的相关规定。
三、10kV配电线路初步设计
10kV线路初步设计的线路部分一般分为总的编制说明部分、机电部分、杆塔和基础部分。
3.1线路总的部分线路总的编制说明部分主要包括设计依据、线路走径、工程概况三部分。
线路设计依据让我们从设计的基本原则出发，应符合当地的具体情况，严格执行有关文件、规程设计线路。
列出工程设计任务书及批准的文号、经审核批准后的电力系统设计文件、上级机关或下达设计任务单位对工程设计的有关指示性文件等，以及与建设单位签订的设计合同。
路径方案要从路径长度，可利用的铁路、公路、水路等交通条件，沿线路地形、地势、水文、地质情况，特殊气象区，污秽地区，森林资源，矿产资源，跨越河流，各种障碍物，选用的线路转角及线路曲折系数等情况，来说明各路径方案的优势。
经过对各路径方案从技术方面、线路的安全运行、经济运行、方便施工、障碍物的处理及大跨越情况等方面全面分析比较，推荐最佳的线路走径方案。
工程概况包括设计线路的电压等级、线路始终点、路径长度，全线路地形情况，污秽区情况，导线和避雷线型号的选取，导线和避雷
线悬垂、耐张串的绝缘子型式、片数和金具情况，杆塔和基础型式及数量等情况。
通过工程概况能告诉我们工程大体情况。
3.2线路机电部分线路机电部分一般包括气象条件的选择、导线架设技术要求、绝缘子串和金具组装方式、导线的防振等方面内容。
①气象条件的选取。
如果10kV线路较长或气象区复杂，可分段选取气象区。
气象资料包括：最大风速的取值、电线覆冰的取值、年平均气温的确定、最高和最低气温的取值、雷电日数的取值。
将选取的气象条件分别按最高气温、最低气温、最大风速、覆冰、安装、年平均气温、外过电压、内过电压等情况进行综合数值计算。
②导线的技术要求。
按照工程设计的要求和电力系统设计，决定导线截面，论证导线型式、规格等，说明导线的主要机械和电气特性。
设计说明中包括架设线路导线最大使用应力、安全系数；根据导线的力学特性绘制特性曲线；计算出各种温度下的架设弧垂值，并列出表格。
③组装形式。
由于10kV线路的杆塔结构、绝缘子形式、导线型号不同，所以绝缘子串有不同的组装形式。
一般情况下，采用单串绝缘子串已能满足导线最大综合荷重及断线张力的要求。
对于大导线、特大档距、主要交通要道、铁路、河流、大沟或重冰区，单串绝缘子串不能满足设计要求时，采用双串绝缘子串。
④导线的防振。
导线选取安全系数、最大使用应力和平均运行应力，并考虑线路通过地区的地形、地貌及使用档距情况后，提出它们的防振措施。
影响导线产生震动的主要因素：风速、档距与线路架设高度、风向、地形、导线自身应力。
3.310kV线路的杆塔杆塔型式一般主要分为：直线杆塔、耐张杆塔、转角杆塔、终端杆塔四种杆塔型式。
在工程设计中，一般应尽量选用典型设计或经过施工、运行考验过的成熟杆塔型式。
在杆塔型式的选择时，必须说明采用直线杆塔或承力杆塔型式的理由，包括各种杆塔型式的特点、适用地区、使用钢材、混凝土量等技术经济指标，综合考虑基础和线路占用走廊等因素后，进行综合的技术经济比较，优选杆塔型式。
结束语：
10kV配电线路设计是当前电网建设的关键内容，也是一项非常复杂、专业的工作，相关设计人员应按照合理的设计流程，结合实际情况，设计合理、科学、经济的方案，保障10kV配电线路的安全性、可靠性和经济性。
参考文献：
[1]刘文龙.浅析10kV配电线路设计技术要点[J].价值工程，2017，33：321-322.
[2]刘建刚.浅析10kV配电线路设计技术要点[J].科技创业家，2017，23：87.
[3]李奕.探讨10kV配电线路设计的技术要点[J].广东科技，2016，24：95+87.。
