毕业论文题目SDH传输网的组建与设计学生姓名x x学号********系部计算机与通信工程专业通信工程设计与施工班级******指导教师x x2012年10月摘要摘要同步数字体系是一种新的传输体制，广泛地运用于实用的光纤通信系统中。
高度发达的信息社会要求通信网能提供多种多样的电信业务，通过通信网传输、交换、处理的信息量将不断增大，这就要求现代化的通信网向数字化、综合化、智能化和个人化方向发展，随着系统容量的不断提高，电子器件处理信息的速率还远远低于光纤所能提供的巨大负荷量的矛盾就更加显现。
为了进一步满足各种宽带业务对网络容量的需求，进一步挖掘光纤的频带资源，充分利用SDH同步复用、标准化的光接口、强大的网管能力、灵活网络拓扑能力和高可靠性，开发和使用新型光纤通信系统将成为未来的趋势。
本文以SDH的传输原理为基础，设计了一个以五个网元的环带链型传输网络，通过实验室的运行和测试，可以实现异地之间的通信业务的上传下载传输。
关键词：同步数字传输体系（SDH）传输网组网方案设计淮安信息职业技术学院毕业设计论文目录摘要 (I)第一章SDH传输网的概述 (1)1.1 SDH的基本概念 (1)1.2 什么是SDH传输网 (1)1.3 SDH传输网的特点 (2)1.3.1 SDH的优势 (2)1.3.2 SDH的缺陷 (4)1.3.3 SDH的网络节点接口、速率和帧结构 (4)第二章传输网的结构 (7)2.1 网络基本结构 (7)2.2 网络复杂结构 (10)2.3 网络整体结构 (14)2.4 本地传输网结构 (15)第三章传输网组网设备规划 (19)3.1 SDH网络的常见网元 (19)3.1.1 TM——终端复用器 (19)3.1.2 ADM——分/插复用器 (20)3.1.3 REG——再生中继器 (21)3.1.4 DXC——数字交叉连接设备 (22)3.2 SDH常见设备介绍 (23)3.2.1 ZXMP S385 (23)3.2.2 ZXMP S200 (24)3.3 设备选择原则 (25)第四章网络规划 (27)4.1传输网建设原则 (27)4.2网络规划要点 (28)4.3本地网组网原则 (29)4.4 业务类型 (30)第五章盱眙县传输网组建与设计 (33)5.1盱眙县网络规划 (33)5.1.1 网络规划前准备 (33)5.1.2 收集信息 (34)5.1.3站点规划 (34)5.1.4规划保护方式和网络结构 (37)5.2 设备选择 (37)5.2.1 核心层设备选择 (37)5.2.2汇聚层设备选择 (38)5.2.3接入层设备选择 (40)5.3基本业务配置 (42)5.3.1创建网元 (42)5.3.2单板配置 (42)5.3.3网元连接 (43)5.3.4时钟配置 (43)5.3.5公务配置 (44)5.3.6电路业务置 (44)5.4以太网单板配置 (44)5.4.1单板数据规划 (44)5.4.2 VLAN划分 (45)5.4.3 虚拟局域网配置 (49)5.4.4 时隙业务配置 (51)总结与展望 (57)致谢 (59)参考文献 (61)第一章SDH传输网的概述第一章SDH传输网的概述1.1 SDH的基本概念SDH是Synchronous Digital Hierarchy的缩写，中文含义是同步数字体系。
【实验题目】：局域网的设计和组建一、实验目的1.了解局域网的基本特点2.掌握局域网的规划及拓扑结构的绘制3.利用网络设备组建一个小型局域网二、实验原理1.局域网局域网是同一建筑、同一校园、方圆几公里远的地域内的专用网络。
局域网通常用来连接公司办公室或企业内部的个人计算机和工作站，以共享软、硬件资源。
美国电气和电子工程师协会（IEEE）局域网标准委员会员会曾提出局域网的一些具体特征：1）局域网在通信距离有一定的限制，一般在1~2Km的地域范围内。
比如在一个办公楼内、一个学校等。
2）较高传输率的物理通信信道也是局域网的一个主要特征，在广域网中用电话线连接的计算机一般也只有20~40Kpbs的速率。
3）因为连接线路都比较短，中间几乎不会爱任何干扰，所以局域网还具有始终一致的低误码率。
4）局域网一般是一个单位或部门专用的，所以管理起很方便。
5）另外局域网的拓扑结构比较简单，所支持连接的计算机数量也是有限的。
组网时也就相对很容易连接。
2.以太网技术在所有网络中，关键的问题是：当信道的使用产生竞争时，如何分配信道的使用权。
用来决定信道分配的协议属于数据链路层的子层，称作介质访问控制MAC(medium access control)子层。
由于几乎所有的局域网都以多路复用信道作为通信的基础，而广域网中除卫星网以外，都采用点到点连接，所以MAC子层在局域网中尤其重要。
介质访问子层的中心论题是相互竞争的用户之间如何分配一个单独的信道。
其分配方法有静态分配和动态分配两种。
而所有传统的信道静态分配方法均不能有效地处理通信的突发性，所以我们必须采用信道动态分配。
3.网络的拓扑结构(1).总线型(2).星型(3).环型(4).网状型4 网络的体系结构网络通常按层或级的方式来组织，每一层都建立在它的下层之上。
不同的网络，层的名字、数量、内容和功能都不尽相同。
但是每一层的目的都是向它的上一层提供服务，这一点是相同的。
层和协议的集合被称为网络体系结构。
小区局域网组建与规划
1. 引言
1.1 目的和范围
此文档旨在指导小区内局域网（LAN）的组建和规划，确保网络连接稳定、安全，并满足居民对互联网服务的需求。
1.2 定义、缩略词及缩写名词解释
- LAN：Local Area Network，即局域网。
是一种用于限制地理位置范围内设备之间通信的计算机网络。
2. 网络拓扑设计
在进行任何具体实施前，请先考虑以下因素：
- 小区面积大小；
- 居民数量；
- 设备分布情况。
3. 硬件设备选购与配置
根据上述拓扑设计确定所需硬件设备类型及数量，并按照厂商提供的说明书进行正确设置和配置。
4. IP地址管理方案
制定一个合适且易于维护IP地址管理方案以避免重复使用或浪费IP地址资源。
5.无线覆盖策略
鉴于现代生活中人们普遍依赖移动设备，在整个小区都应该有良好而可靠的无线覆盖。
根据物理环境特点和居民需求，制定无线覆盖策略。
6.网络安全措施
为了保护小区局域网免受潜在的威胁，必须采取适当的网络安全措施。
以下是一些常见且重要的方面：
- 防火墙设置；
- 安装杀毒软件并及时更新；
- 强密码政策等。
7. 管理与维护计划
制定一个有效管理和维护计划以确保LAN始终处于良好状态，并能够满足用户需求。
8. 文档审查
在实际操作之前，请将此文档提交给相关人员进行审核，并根据反馈意见做出相应修改。
9. 附件
此文档涉及到以下附件：（列出所有相关文件）
10. 法律名词及注释
LAN: 局域网。
计算机网络设计---公司局域网组建与方案计算机网络设计公司局域网组建与方案在当今数字化的商业环境中，一个高效、稳定和安全的局域网对于公司的运营至关重要。
它不仅能够提高员工的工作效率，还能促进信息的快速流通和资源共享。
接下来，将为您详细介绍公司局域网的组建方案。
一、需求分析在设计局域网之前，我们需要对公司的需求进行全面的分析。
这包括公司的规模、业务类型、员工数量、工作流程以及对网络性能、安全性和扩展性的要求等。
假设我们的公司有100 名员工，分布在不同的部门，如行政、销售、研发等。
行政部门主要进行日常的办公工作，如文档处理、邮件收发等，对网络的稳定性和带宽要求较高。
销售部门需要经常与客户进行沟通，可能会使用视频会议等应用，对网络的实时性和稳定性有一定要求。
研发部门则需要进行大量的数据处理和文件传输，对网络的带宽和速度要求较高。
此外，公司还需要考虑未来的发展，预留一定的网络扩展空间，以适应业务的增长和新应用的引入。
二、网络拓扑结构设计根据需求分析，我们可以选择合适的网络拓扑结构。
常见的拓扑结构有星型、总线型和环型等。
对于我们的公司，星型拓扑结构是一个比较合适的选择。
在星型拓扑结构中，所有的计算机都连接到一个中心交换机上。
这种结构具有易于管理、故障诊断容易和扩展性好等优点。
中心交换机可以选择具有较高性能和端口数量的企业级交换机，以满足公司的网络需求。
为了提高网络的可靠性，我们还可以考虑采用冗余设计，如使用双核心交换机，或者在重要的节点上使用备份链路。
三、网络设备选型1、交换机核心交换机：选择具有高背板带宽、大容量缓存和强大路由功能的交换机，以确保网络的高速和稳定运行。
接入交换机：根据不同的部门和工作区域，选择具有适当端口数量和性能的接入交换机。
2、路由器用于连接公司内部网络和外部互联网，实现网络地址转换（NAT）和访问控制等功能。
3、防火墙安装在网络边界，防止外部的非法访问和攻击，保护公司内部网络的安全。
实验十二小型校园网的设计与组建12.1 实验目的计算机网络是一门实践性较强的技术, 课堂教学应当和实践环节紧密结合。
计算机网络实验培养学生具有独立进行计算机网络架构和设计能力, 提高学生的网络设备使用水平, 以及将理论与实践相结合的能力。
12.2 实验环境及设备2台路由器、2台互换机、3台PC机12.3 实验的内容和规定根据规定, 设计并搭建一个校园网。
规定进行子网划分和结构设计, 并将网络结构建立起来。
最后完毕网络设备的调试。
12.4 实验说明某大学分为总校和分校, 为该校设计校园网, 总校有一个局域网共20台计算机, 分校由VLAN划分为两个局域网, 分别有10台计算机。
该校被分派了一个C类网段210.100.10.0, 总校和分校各有一台路由器及一台互换机。
请进行网络设计, 将总校和分校各个局域网连接起来。
根据规定, 设计IP地址分派表, 设计网络结构, 画出网络拓扑图。
根据设计搭建网络结构。
配置网络设备, 完毕网络调试。
提醒：1）使用IP子网掩码的原理设计IP地址分派表。
2）用到的设备为两台路由器, 以及两台互换机。
思考：1）要使总校局域网可以与分校两个局域网通信, 如何配置静态路由？2）假如分校两个局域网分别有20台主机, 互换机快速以太网口是否够用？如不够用, 则如何解决该问题？➢IP地址分派表网络拓扑图:主校电脑PC3: IP: 210.100.10.33子网掩码: 255.255.255.224 默认网关: 210.100.10.35分校电脑PC1: IP: 210.100.10.98子网掩码: 255.255.255.224 默认网关: 210.100.10.97分校电脑PC2:IP: 210.100.10.133 子网掩码: 255.255.255.224 默认网关: 210.100.10.130进行分校配置: (本人做)第一步: 在互换机switchB 上创建两个vlan 并分派相应端口Switch>enable 14 !进入特权模式 Password: starSwitch#configure terminal !进入全局配置模式 Switch(config)#hostname SwitchBSwitchB (config)#vlan 10 ！ 划分虚拟局域网vlan10网段1：网段2：网段4：网段3：SwitchB (config-vlan)#name test10SwitchB (config-vlan)#exitSwitchB (config)#vlan 20 ！划分虚拟局域网vlan20SwitchB (config-vlan)#name test20SwitchB (config-vlan)#exitSwitchB (config)#interface range fastethernet 0/1-10 ！互换机端口1-10 SwitchB (config-if)#switch access vlan 10 ！将接口组分派给Vlan 10 SwitchB (config-if)#exitSwitchB (config)#interface range fastethernet 0/11-20 ！互换机端口11-20 SwitchB (config-if)#switch access vlan 20 ！将接口组分派给Vlan20 SwitchB (config-if)#exitSwitchB (config)#interface fastethernet 0/24SwitchB (config-if)#switchport mode trunkSwitchB (config-if)#endSwitchB #show vlanVLAN Name Status Ports---- -------------------------------- --------- -------------------------------1 default active Fa0/21,Fa0/22,Fa0/23Fa0/2410 test10 active Fa0/1 ,Fa0/2 ,Fa0/3Fa0/4 ,Fa0/5 ,Fa0/6Fa0/7 ,Fa0/8 ,Fa0/9Fa0/10,Fa0/2420 test20 active Fa0/11,Fa0/12,Fa0/13Fa0/14,Fa0/15,Fa0/16Fa0/17,Fa0/18,Fa0/19Fa0/20,Fa0/24第二步: 路由器B广域网配置IPRouter>enable 14 ! 进入特权模式Password: starRouter #config terminalRouter(config)#hostname RouterB ! 配置路由器名称为“RouterB” RouterB(config)#interface serial 2/0RouterB(config-if)#ip address 210.100.10.66 255.255.255.224RouterB (config-if)#clock rate 64000RouterB (config-if)#no shutdownRouterB (config-if)#exit第三步: 在RouterB上配置接口F0的子接口RouterB(config)#interface fastethernet 0/0RouterB(config-if)# no ip addressRouterB(config-if)# no shutdownRouterB( config-if)# exitRouterB(config)#interface fastethernet 0/0.10 ！进入子接口F0.10配置模式RouterB(config-subif)#encapsulation dotlq 10 ！封装802.1Q并指定Vlan号10 RouterB(config-subif)#ip address 210.100.10.97 255.255.255.224 !配置子接口F0.10IP地址RouterB (config-subif)#exitRouterB(config)#interface fastethernet 0/0.20 ！进入子接口F0.20配置模式RouterB (config-subif)#encapsulation dotlq 20 ！封装802.1Q并指定Vlan号20 RouterB(config-subif)#ip address 210.100.10.130 255.255.255.224!配置子接口F0.20IP地址RouterB(config-subif)#endRouterB#Show ip interface briefInterface IP-Address(Pri) OK? Statusserial 2/0 210.100.10.66/27 YES UPserial 3/0 no address YES DOWN FastEthernet 0/0.20 210.100.10.130/27 YES UPFastEthernet 0/0.10 210.100.10.97/27 YES UPFastEthernet 0/0 no address YES DOWN FastEthernet 0/1 no address YES DOWN第四步: 添加静态路由RouterB # config terminalRouterB (config)#ip route 210.100.10.32 255.255.255.224 210.100.10.65 ！设立静态路由RouterB (config)#endRouterB #show ip routeCodes: C - connected, S - static, R - RIP B - BGPO - OSPF, IA - OSPF inter areaN1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2E1 - OSPF external type 1, E2 - OSPF external type 2i - IS-IS, L1 - IS-IS level-1, L2 - IS-IS level-2, ia - IS-IS inter area* - candidate defaultGateway of last resort is no setS 210.100.10.32/27 [1/0] via 210.100.10.65C 210.100.10.64/27 is directly connected, serial 2/0C 210.100.10.66/32 is local host.C 210.100.10.96/27 is directly connected, FastEthernet 0/0.10C 210.100.10.97/32 is local host.C 210.100.10.128/27 is directly connected, FastEthernet 0/0.20C 210.100.10.130/32 is local host.➢对主校进行配置第一步: 在互换机switchA上创建一个Vlan并分派相应端口Switcha>enable 14 !进入特权模式Password: starSwitch#configure terminal !进入全局配置模式Switch (config)#hostname SwitchASwitchA (config)# vlan 30 ！创建Vlan30SwitchA (config-vlan)#name test30SwitchA (config-vlan)#exitSwitchA (config)# interface range fastethernet 0/1-20 ！进入接口配置模式SwitchA (config-if)# switch access vlan 30 ！将接口组分派给Vlan 30SwitchA (config-if)#exitSwitch A(config)# interface fastethernet 0/24Switch A(config-if)# switchport mode trunk ！配置trunk端口Switch A(config-if)# end第二步: 在路由器RouterA上配置接口F0的子接口Router>enable 14 ! 进入特权模式Password: starRouter #config terminalRouter (config)#hostname RouterARouterA (config)# interface fastethernet 1/0 ！进入接口F0配置模式RouterA (config-if)# no ip addressRouterA (config-if)# no shutdownRouterA( config-if)# exitRouterA(config)#interface fastethernet 1/0.10 ！进入子接口F0.10配置模式RouterA (config-subif)# encapsulation dotlq 30 ！封装802.1Q并指定Vlan号30Router A (config-subif)# ip address 210.100.10.33 255.255.255.224 !配置子接口F0.10IP地址RouterA (config-subif)# end第三步: 在routerA上配置广域网口的IP地址RouterA#conRouterA (config)#interface serial 2/0 !进入广域网0口配置状态RouterA (config-if)#ip address 210.100.10.65 255.255.255.224 !为广域网0口配置地址RouterA(config-if)#clock rate 64000RouterA (config-if)#no shutdown !打开广域网0口RouterA (config-if)#endRouterA#show ip interface brief! 显示IP端口状态简况第四步: 添加静态路由RouterA#conRouterA (config)#ip route 210.100.10.96 255.255.255.224 210.100.10.66 ! 添加静态路由RouterA (config)#ip route 210.100.10.128 255.255.255.224 210.100.10.66 ! 添加静态路由RouterA (config)#endRouterA#show ip route ! 显示路由表➢RouterA#wr ！保存所作的修改➢运营结果截图1.分校ping总校PC32.总校PC.ping分校PC13.总校PC.ping分校PC2➢总结：对于互换机:划分vlan 并将端口分到相应vlan中, 根据需要配置端口模式对于路由器:配置广域网IP和时钟频率, 配置快速以太网子接口IP, 添加静态路由。
实训1组建中型局域网1. 简介本文档旨在提供关于组建中型局域网的指导和步骤。
中型局域网是一个覆盖较大范围的局域网，适用于中等规模的组织或企业。
通过搭建中型局域网，可以提供高效的内部通信和资源共享。
2. 设计和规划在组建中型局域网之前，需要进行一些设计和规划工作。
以下是一些建议和步骤：2.1 网络拓扑设计确定合适的网络拓扑结构是组建中型局域网的第一步。
常见的网络拓扑结构包括星型、总线型和环型。
根据组织的需求和实际情况选择合适的拓扑结构。
2.2 IP 地址规划进行 IP 地址规划是确保中型局域网正常运行的重要步骤。
需要为每个设备分配唯一的 IP 地址，并规划子网掩码、网关和 DNS 设置等。
2.3 网络设备选择选择适合中型局域网的网络设备，包括路由器、交换机、防火墙等。
根据组织的需求和预算考虑网络设备的功能、性能和可靠性。
2.4 安全性考虑确保中型局域网的安全性是非常重要的。
考虑使用防火墙、入侵检测系统和访问控制策略等措施来保护网络安全。
3. 执行步骤一旦确定设计和规划，可以按照以下步骤执行组建中型局域网的过程：3.1 网络设备安装和配置根据设计和规划，安装和配置所选的网络设备。
确保设备与网络结构和安全策略相符，并配置正确的IP地址和其他网络参数。
3.2 网络连接和布线连接各个网络设备，确保物理连接稳定可靠。
进行布线工作时，应遵循标准和最佳实践，尽量减少信号干扰和数据传输延迟。
3.3 测试和故障排除完成网络连接后，进行测试和故障排除。
确保所有设备之间能够正常通信，并解决任何可能出现的问题或故障。
3.4 安全设置和监控配置安全设置，包括防火墙规则、入侵检测系统和访问控制策略等。
设置网络监控工具来实时监测中型局域网的运行状态和安全性。
4. 维护和管理搭建好中型局域网后，需要定期进行维护和管理工作，以确保网络的稳定运行和安全性。
以下是一些建议：- 定期备份和恢复重要数据；- 更新和升级网络设备的固件和软件；- 监测网络流量和性能，并进行优化；- 定期进行安全漏洞扫描和修复。
局域网的设计与组建一：引言局域网（Local Area Network，简称LAN）是指在一个相对较小的地理范围内建立起来的计算机网络。
它通常用于连接位于同一办公楼、学校或家庭中的多台计算机和设备，以实现资源共享和信息传输等功能。
二：需求分析1. 网络规模：确定需要搭建局域网的具体规模，包括参与人数及所需连接设备数量。
2. 功能要求：明确局域网所需提供哪些基本功能，如文件共享、打印服务等。
3. 安全性考虑：评估并制定安全策略，保护局域网免受未经授权访问和数据泄露风险。
三：设计方案1. 网络拓扑结构：a) 明确选择合适的网络拓扑结构类型（如总线型、星型或环形），根据实际情况进行选取；b) 绘制详细示意图，并标注各个节点之间的物理连线方式。
2. IP地址规划：a) 制定IP地址分配方案，在整个网络中为每个主机分配唯一且有效可用的IP地址；b) 考虑子网划分及路由器配置问题；3. 网络设备选型：a) 根据需求分析结果，选择合适的交换机、路由器等网络设备；b) 考虑带宽要求和扩展性能。
4. 安全策略设计：a) 制定访问控制规则，限制外部用户对局域网资源的访问权限；b) 配置防火墙以保护内部网络免受攻击。
5. 服务器架设与配置：a）确定需要搭建哪些类型的服务器（如文件共享、打印服务），并进行相应硬件及软件安装与配置；四：组建实施1. 设备采购：根据设计方案中所列出来的具体硬件需求清单，在市场上寻找可靠供应商，并完成相关产品采购。
2. 物理布线：按照拓扑结构示意图进行物理连线工作。
确保连接稳固且符合标准化要求。
3. IP地址设置：依照IP地址规划表为每个主机或者子网节点手动指派唯一有效IP地址，并在各个终端上正确地设置TCP/IP参数。
4.网络设备初始化及配置: 对于新买入使用之前未经过任何人员操作过得交换机/路由器等其他重点关键核心元素,进行初始化配置，确保其正常工作。
5. 服务器架设与配置：根据设计方案中所列出来的具体需求清单，在合适位置搭建并安装相应类型的服务器，并完成软件及网络设置。
《网络组建与应用》课程单元案例教学设计二——利用交换机改造办公网络一、教案头本次课标题：——利用交换机改造办公网络授课班级略上课时间6课时上课地点略教学目标能力（技能）目标知识目标①能识别交换机各种接口、交换机的配置线②能根据说明选用正确的设备，搭建实验环境③会配置交换机的仿真终端和Telnet管理交换机④会在各种用户界面模式中进行基本操作和模式切换⑤会使用帮助命令和历史命令⑥会进行交换机端口速度、工作模式、类型、启用和关闭等设置操作⑦会通过命令显示交换机配置信息，保存配置信息和重新启动交换机操作⑧能熟练设置PC网络参数，能使用PING命令测试网络连通性⑨安全规范操作，团队协作能力，能根据要求，小组协作进行实地勘察并撰写调查报告⑩会依据评价表客观进行自评和组内互评，知道反思和改进①知道各种交换机接口及用途和交换机的配置线类型②了解交换机的分类、交换机的常见配置管理方式③了解各用户界面配置模式的功能，知道交换机各用户界面配置的常用命令④了解交换机的核心构件和交换机的硬件参数⑤了解共享式局域网的互联设备（集线器），知道广播域和冲突域⑥了解局域网广播广播传输机制，理解CSMA/CD的原理和作用，了解交换式局域网相比共享式局域网的优势⑦知道交换机的基本功能，侧重了解交换机的地址学习功能及MAC地址表能力训练任务及案例任务1：观察认识交换机任务2：配置交换机仿真终端任务3：学习交换机的基本配置任务4：利用交换机改造办公网络参考资料蒋熹.计算机网络基础.北京:交通大学出版社,2009蒋理.计算机网络实验操作教程.西安:电子科技大学出版社,2004梁广民,王隆杰.思科网络实验室CCNA实验指南.北京:电子工业出版社,2009华为3COM网络学院教材(1,2学期)上、下册二、教学设计步骤教学内容教学方法教学手段学生活动时间分配复习作业点评讲授（口述）课件演示作业改正5分钟解读项目需求进行需求分析项目需求：某公司办公网络采用集线器作为接入设备，随着网络应用日益广泛，办公网络规模不断地扩展，公司网中有更多的设备接入到办公网中，随之出任务驱动法教师提问课件演示阅读，回答反馈5分钟现的网络速度太慢、网络故障和堵塞现象严重等会严重地影响到日常的工作。
网络组建和互联课程设计一、课程目标知识目标：1. 让学生掌握网络组建的基础知识，包括网络拓扑结构、网络设备的功能与选型。
2. 使学生了解不同类型的网络协议及其在网络互联中的应用。
3. 帮助学生理解IP地址分配、子网划分和网络地址转换（NAT）的原理。
技能目标：1. 培养学生运用网络设备搭建小型局域网的能力，并能够进行基本的故障排查。
2. 让学生学会使用网络命令和工具进行网络测试和诊断。
3. 提高学生设计简单网络互联方案的能力，包括选择合适的网络设备和技术。
情感态度价值观目标：1. 激发学生对计算机网络知识的学习兴趣，培养其探索网络技术奥秘的积极性。
2. 培养学生团队协作意识，使其在网络组建和互联的过程中学会与他人合作、交流。
3. 增强学生的网络安全意识，使其明白网络道德和法律规范的重要性。
分析课程性质、学生特点和教学要求，本课程旨在帮助学生在掌握计算机网络基础知识的基础上，培养实际操作和设计能力。
通过课程学习，使学生能够适应未来社会对网络技术的需求，具备一定的网络组建和互联能力。
同时，注重培养学生的团队合作精神和网络安全意识，使其成为具有较高综合素质的网络技术人才。
二、教学内容1. 网络基础知识：介绍网络拓扑结构、网络设备（交换机、路由器等）的功能与选型，让学生了解网络的基本组成。
教材章节：第一章 计算机网络基础2. 网络协议：讲解TCP/IP协议栈、以太网协议等，分析其在网络互联中的应用。
教材章节：第二章 网络协议与标准3. 网络组建与故障排查：教授如何搭建小型局域网，介绍常见的网络故障及其排查方法。
教材章节：第三章 局域网技术与组网方法4. 网络测试与诊断：指导学生使用网络命令（如ping、tracert）和工具（如Wireshark）进行网络测试和诊断。
教材章节：第四章 网络测试与监控5. 网络互联方案设计：讲解IP地址分配、子网划分、NAT等原理，培养学生设计网络互联方案的能力。
教材章节：第五章 IP网络地址与互联技术6. 网络安全与道德：强调网络安全意识，介绍网络道德和法律规范。

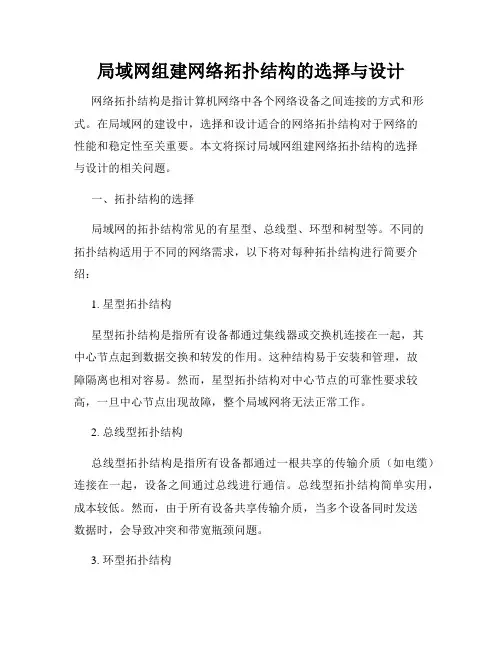

局域网组建网络拓扑结构的选择与设计网络拓扑结构是指计算机网络中各个网络设备之间连接的方式和形式。
在局域网的建设中，选择和设计适合的网络拓扑结构对于网络的性能和稳定性至关重要。
本文将探讨局域网组建网络拓扑结构的选择与设计的相关问题。
一、拓扑结构的选择局域网的拓扑结构常见的有星型、总线型、环型和树型等。
不同的拓扑结构适用于不同的网络需求，以下将对每种拓扑结构进行简要介绍：1. 星型拓扑结构星型拓扑结构是指所有设备都通过集线器或交换机连接在一起，其中心节点起到数据交换和转发的作用。
这种结构易于安装和管理，故障隔离也相对容易。
然而，星型拓扑结构对中心节点的可靠性要求较高，一旦中心节点出现故障，整个局域网将无法正常工作。
2. 总线型拓扑结构总线型拓扑结构是指所有设备都通过一根共享的传输介质（如电缆）连接在一起，设备之间通过总线进行通信。
总线型拓扑结构简单实用，成本较低。
然而，由于所有设备共享传输介质，当多个设备同时发送数据时，会导致冲突和带宽瓶颈问题。
3. 环型拓扑结构环型拓扑结构是指所有设备按照环形连接方式相互连接，每个设备只与相邻的两个设备直接连接。
环型拓扑结构具有较好的性能和可靠性，数据传输无冲突。
然而，环型拓扑结构中断一个节点会导致整个环状结构无法正常工作，并且扩展性较差。
4. 树型拓扑结构树型拓扑结构是指将各个设备通过集线器或交换机连接成多个星型网络，再将这些星型网络通过集线器或交换机连接在一起。
树型拓扑结构具有良好的扩展性和故障隔离能力，但也存在单点故障的问题。
同时，树型拓扑结构的布线复杂，维护成本较高。
根据网络需求和实际情况，选择适合的拓扑结构。
不同拓扑结构可以结合使用，形成混合型的拓扑结构。
二、拓扑结构的设计在局域网的拓扑结构设计中，需考虑以下几个方面：1. 规模和容量根据网络规模和预期容量需求，选择适当的拓扑结构。
对于小规模的局域网，星型或总线型拓扑结构常常是较好的选择；而对于大规模的局域网，则可以考虑树型结构或混合型结构。
第六章 典型网络组建与设计内容简介6.1对等网络的组建6.2双机直连的实现6.3局域网接入INTERNET实例6.4网络综合布线系统6.5中小型企业建网实现6.6校园网解决方案第一节 对等网络的组建对等网络是指网络上每个计算机都把其它计算机看作是平等的或者是对等的。
没有特定的计算机作为服务器。
在对等网络中的每一个计算机，当要使用网络中的某种资源时它就是客户机，当它为网络的其它用户提供某种资源时，就成为了服务器，所以在对等网络中的计算机既可作为服务器也可作为客户机。
实际上在网络上所有的打印机、光驱、硬盘、甚至软驱和调制解调器都能进行共享。
对等网络的规划一般都比较简单两台计算机直接连网:1、组网硬件：给每台计算机配置一块带RJ45接口的网卡使用一根小于100M的交叉双绞线2、连接示意图对等网络的配置Windows 98/Me对于对等网络的互连提供了非常简捷的安装设置方式。
在Windows 98/Me系统中进行对等网络的配置，只需要对“控制面板”中的“网络”项进行配置就可以了。
它的配置步骤如下：（1）在建立网络连接前，要安装网卡及驱动程序。
（2）要安装网络协议。
一般仅需要选择NetBEUI协议，如果想共享Modem上互连网则要求安装TCP/IP网络协议。
（3）网络用户的安装（4）文件与打印共享（5）标识计算机（6）访问控制第二节双机直连的实现一、电缆和连接端口:串行电缆和串行端口;并行电缆和并行端口二、软件设置（可在Win9x、Win2000等系统下设置，以下在Win98中设置）：1、添加“直接电缆”连接组件：“WINDOWS98组件”/“通讯”/“详细资料”/“直接电缆连接”2、添加“NETBEUI协议”3、设置“网络”属性：（1）“允许其他用户访问我的文件夹”和“允许其他用户使用我的打印机”；（2）登录方式设置为“WINDOWS网络用户”4、设置主机的“直接电缆连接”：（1）“程序”/“附件”/“通讯”/“直接电缆连接”启动该程序向导：（2）将该机类型设置为“主机”类型5、设置客户机的“直接电缆连接”：仅将该机设置为“客户机”类型。
6、在主机上设置“共享资源”。
第三节局域网接入INTERNET实例6.3.1怎样申请接入InternetISP（Internet Service Provider）就是为用户提供Internet接入和Internet信息服务的公司和机构。
由于接入国际互联网需要租用国际信道，其成本对于一般用户是无法承担的。
Internet接入提供商作出提供接入服务的中介，需投入大量资金建立中转站，租用国际信道和大量的当地电话线，购置一系列计算机设备，通过集中使用，分散压力的方式，向本地用户提供接入服务。
从某种意义上讲，ISP是全世界数以亿计的用户通往Internet的必经之路。
ISP的选择:选择一个好的ISP，应从以下几个方面进行选择：入网方式； 出口速率； 服务项目； 收费标准； 服务管理 。
ISP的NNTP服务器地址（新闻服务器的IP地址）。
ISP的SMTP服务器地址（邮件服务器的IP地址）。
这些信息是接入Internet的必需信息，在以后安装配置使用Internet软件工具时将需要这些信息。
6.3.2 常见的Internet连接方式现在各地的电信部门和ISP所提供的入网方式大体分为以下几种：1、通过调制解调器拨号上网2、ISDN3、ADSL4、千兆以太网5、CABLE MODEM6、通过分组网上网方式7、通过帧中继上网8、通过DDN专线上网9、通过微波无线上网一、通过调制解调器连接Internet调制解调器的安装外置式调制解调器使用一条串行电缆线和计算机连接起来。
在计算机机箱后背通常有两个串行口，一个连接鼠标，另一个可以连接调制解调器。
将外置式调制解调器的电源线插入电源插座，再将调制解调器后背的标有“Line IN”字样的接口接入电话线路，标有“Phone”字样的接口接入电话机。
改成这种接线方式以后就变成了电话线从室外引入室内后，先经过调制解调器，再和电话机相连。
安装内置式调制解调器需要打开机箱，在计算机主板上适当的空扩展槽内，将调制解调器卡插入，其它接线方法同外置式相同。
安装好调制解调器后，首先应检验一下电话机是否有拨号音。
如果没有拨号音，可能接线有问题，再重新确认一下。
除了在硬件上安装好调制解调器以外，还要在Windows 98/Me中进行正确地设置，调制解调器才能正常工作。
（1）打开计算机电源开关，启动Windows 98，按顺序依次选择“开始→设置→控制面板”（2）在控制面板对话框，双击“调制解调器”图标，启动安装向导。
第四节 网络综合布线系统6.4.1综合布线系统概述6.4.1.1综合布线系统的含义：综合布线系统是一个模块化、灵活性极高的建筑物或建筑群内的信息传输系统，是建筑物内的“信息高速公路”。
它既使语音、数据、图像通信设备和交换设备与其它信息管理系统彼此相连，也使这些设备与外部通信网络相连接。
它包括建筑物到外部网络或电信局线路上的连线点与工作区的语音或数据终端之间的所有线缆及相关联的布线部件。
6.4.1.2综合布线系统的子系统：综合布线系统可以划分成6个子系统，即工作区（终端）子系统，水平布线子系统，干线子系统，设备间子系统，管理子系统，建筑群子系统。
建筑与建筑群布线系统结构如图6.4-10所示。
6.4.2工作区子系统1、设计要求：工作区子系统由终端设备至信息插座的连接器件组成。
包括连线、连接器或适配器等。
属于最终用户的办公区域。
工作区的终端设备可以是电话、微机，也可以是检测仪表、测量传感器等。
（1）工作区的电话机、微机、监视器及控制器等终端设备可用接插软线直接与工作区的第一个信息插座相连接。
（2）工作区选用的适配器应符合下列要求：A、设备连接器处采用不同信息插座的连接器时，可以用专用接插电缆或适配器；B、在水平子系统中选用的线缆类别（介质）不同于设备所需的线缆类别时，应采用适配器；C、在连接使用不同信号的数模转换或数据速率转换等相应的装置时，应采用适配器；D、根据工作区内不同的电气终端设备，可配备相应的匹配器。
2、工作区中I/O信息插座数量的确定：通常以6M2----10M2为一个工作区，每个工作区中至少提供两个信息点。
6.4.3水平子系统水平子系统是在楼层范围内的信息传输介质（4对UTP或光缆及其相关部件）。
它是实现信息插座和管理子系统间连接的桥梁。
1、设计要求：A、根据用户对工程提出的近期和远期的终端设备要求；B、每层需要安装的信息插座数量及其位置；C、对于终端将来可能要增加、移动和远期的终端设备要求；D、一次性建设与分期建设的方案比较。
2、水平子系统布线的拓扑结构3、水平子系统布线的距离4、水平布线线缆类型(1)100欧姆非屏蔽双绞线（UTP）线缆；(2)100欧姆屏蔽双绞线（STP）线缆；(3)50欧姆同轴线缆； ?(4)62.5/125微米光纤线缆5、水平子系统设计步骤(1)确定线路走向(2)确定信息插座的数量和类型(3)确定导线的类型和长度(4)确定线缆类型(5)确定线缆长度(6)订购线缆 ?6.4.4干线（垂直）子系统主干线子系统是建筑物的主干电缆。
主干子系统提分散相各楼层电信间、设备间和引入口设施之间的互连，它包括用来互连电信间、设备间和引入口设施的主干缆。
1、主干子系统布线的拓扑结构2、干线子系统布线的距离3、干线子系统布线线缆类型100欧姆多对数UTP100欧姆4对五类UTP150欧姆STP—A62.5/125微米光纤线缆8.3~10/125微米光纤线缆4、干线子系统设计步骤确定干线子系统规模确定每层楼的干线确定整座楼的干线确定楼层配线间至设备间的垂直干线线缆路由6.4.4设备间子系统1、设计要求：典型的设备间子系统2、设备间设计方法设备间的位置建筑结构备间的环境条件设备间的环境条件涉及温湿度、尘埃、照明、噪音、电磁场干扰、供电等因素。
安全分类结构防火内部装修火灾报警及灭火设施6.4.5管理子系统1、设计要求2、设计步骤(1)、确认线路模块化系数是3对线还是4对线，每个线路模块当作一条线路处理，线路模快化系数视具体系统而定。
(2)、确定语音和数据线路要端接的电缆线对总数，并分配好语音或数据线路所需的墙场或终端条带。
(3)、决定采用何种110交连接硬件6.4.5建筑群子系统1、设计要求：2、设计步骤(1).了解敷设现场(2).确定线缆系统的一般参数(3).确定建筑物的线缆入口(4).确定明显障碍物的位置(5).确定主线缆路由和另选线缆路由(6).选择所需线缆类型和线规(7).确定每种选择方案所需的劳务费(8).确定每种选择方案所需的材料成本(9).选择最经济、最实用的设计方案第五节 中小型企业建网实现方案一：ADSL / 光纤以太网+宽带路由器+交换机本方案最关键的设备是宽带路由器，处于小型企业局域网的核心。
宽带路由器是针对家庭级、SOHO级及小型企业应用的网关设备。
它集成了路由、交换、安全防火墙等功能于一体，针对于小型用户简单而又实用的需求特点，价格远远低于用作网关的服务器和传统路由器，完全可以在家用到小型企业的应用中代替这些网关设备。
网络拓朴图一6.5.2 方案二：ADSL / 光纤以太网+代理服务器+交换机用代理服务器来作为网关设备执行INTERNET代理共享在以前一直是小型企业普遍采用的方案。
因为可以轻易地用网关软件（WINGATE，SYSGATE，WINROUTE）来实现这一点。
这样我们既可以实现共享代理，又可在代理服务器上实现WEB，FTP，MAIL服务器的功能。
这种方案的安全性较低，您可能还需要在这个服务器上安装防火墙软件（比如：Microsoft ISA）。
本方案的网络拓朴图一使用 Windows 2000来实现Internet 连接共享 (ICS) 功能，设置步骤：1.在控制面板中，双击网络和拨号连接。
2.右键单击要共享的连接（也就是接入外线路的那张网卡），然后单击属性。
3.在共享选项卡上，单击选中启用此连接的 Internet 连接共享复选框。
第六节校园网解决方案校园网建设的社会需求信息化的带宽需求校园网的建设方案6.6.1校园网建设的社会需求6.6.2信息化的带宽需求6.6.3校园网建设方案100M到楼，发展趋势校园网楼房间连接主干，各系、实验室、宿舍楼等用户密集，因此，建议采用100M到楼方案，可以满足MPEG-1、MPEG-2视频点播等高带宽的网络需求，网络带宽完全能够满足现在及将来很长时间的应用需求。
100M带宽可容纳50个用户同时进行MPEG-1(VCD级)的VOD视频点播。
IP电话．可视电话及电视会议所需带宽比VOD小得多。
100M到楼可实现数字电视，计算机网络，IP电话及可视电话，实现三网合一的梦想。
