烽火接入网全系列ONU设备简介

烽火通信EPON设备及组网方案介绍一、AN5116-02 大型电信级EPON接入设备AN5116-02是烽火通信科技股份有限公司推出的一款大型电信级GEPON局端设备，是为电信运营商提供的一种电信级GEPON宽带接入设备。

该产品采用串行高速总线体系结构和模块化设计理念，结合业界最先进的制造技术，产品具有高密度端口、高可靠性及提供服务质量（QoS）保证、易开通、易管理、结构紧凑、业务种类丰富、组网扩容灵活等优点。

AN5116-02宽窄带接入设备一般位于接入网的边缘，直接与终端用户相连，处于用户与汇聚层设备之间。

该产品适合于FTTH/FTTO等光纤接入场合的应用，通常摆放在小区或局端机房内，通过先进的单纤三波技术为用户在单根光纤上提供数据、语音、IPTV、CATV、TDM等多种网络业务。

功能特点：· 大容量AN5116-02作为千兆IP交换平台，它具有高达48G核心、96G背板交换容量，单框最大容量可达4096线。

· 长距离AN5116-02在1:32光分路比的情况下覆盖半径可达20公里，线路部分均为无源器件，可为运营商极大解决机房建设和后期维护的费用。

并可实现1:64光分路比的情况下10公里传输距离。

· 高可靠性AN5116-02内部采用高可靠性的双星型总线结构，线路卡与每个交换卡之间都采用高速总线互联即保证了用户带宽，又保证了失效时的快速倒换。

支持各种类型的接口卡的热拔插，并支持核心板卡的主备倒换，以实现1＋1保护，有效防止单点故障。

－48V独立电源分散式供电，提高系统稳定性。

· 丰富的接口类型AN5116-02可提供10/100/1000M（光口／电口）、V5、STM-1等多种上联接口，可同时承载数据、电路交换语音、软交换语音、IPTV、CATV、TDM等多种业务；端口支持TRUNK功能，可灵活扩展上行端口的容量。

宽窄带一体化设计，除了支持EPON以外，还支持ADSL、VDSL以及LAN等多种业务接口混插，将各种技术有效结合，满足不同距离、不同线路环境、不同带宽需求的应用环境。

烽火通信EPON AN5006-04设备介绍设备概述AN5006-04 EPON远端机是烽火通信自主研发的目前业界领先的三网合一、光纤到户型宽带接入设备。

它具有高可靠性、良好的服务质量（QoS）保证、可管理、扩容和组网灵活等特点。

设备的各项功能和性能指标都满足ITU-T、IEEE相关建议和有关国标和行标的技术规范。

AN5006-04设备是单用户型远端EPON用户设备，它与烽火通信自主研发的EPON 局端设备一起，可组成千兆EPON系统，为用户提供三网合一的宽带接入，可满足家庭或小型办公企业上网、电话及视频娱乐等多种需求。

设备硬件结构按照传输距离的不同和是否安装了CATV模块，AN5006-04 EPON远端机有六种类型，如表1所示。

用户可根据需要选择最合适的产品。

表 1 AN5006-04设备的型号及说明列表业务提供能力AN5006-04设备采用单纤波分复用方式，下行信号波长为1490nm，上行信号波长为1310nm，CATV信号波长为1550nm。

仅需一根光纤就可以同时传输IP数据业务、语音业务和CATV业务，最大传输距离可达20公里。

设备接口类型AN5006-04设备可提供以下接口：◆1个SC/PC型或SC/APC型光接口（Ⅰ型和A型产品的PON口使用SC/PC型光纤连接器，Ⅱ型和B型产品的PON口使用SC/APC型光纤连接器）；◆4个10/100BASE-TX端口；◆2个FXS（话音）端口；◆1个CATV同轴电缆接口（限于II 1，II 2和B型设备）；◆1个用于管理调试的CONSOLE接口。

设备功能AN5006-04设备支持的业务有，普通电话业务、IP数据业务、CATV业务。

它与ODN（或无源光分路器）、OLT（如AN5116-02 EPON局端机）共同组成EPON系统网络，实现所有业务的接入。

本设备提供标准的10/100BASE-TX端口与用户电脑连接，提供FXS端口与用户电话连接，还提供CATV同轴电缆接口与用户电视连接，从而实现“三网合一”的多业务接入。

烽火通信EPON AN5006-07设备介绍设备概述AN5006-07设备是烽火通信自主研发的目前业界领先的FTTB宽带接入设备，与烽火通信自主研发的EPON局端设备（OLT）一起，可以组成吉比特EPON系统，实现三网合一，可以满足高档写字楼或大型住宅的上网、电话及视频娱乐要求。

AN5006-07设备采用单板式（1U）结构，是一款高端口密度、高带宽、多业务的EPON远端设备，具有高可靠性、能提供服务质量（QoS）保证、可管理、可灵活扩容和组网的特点。

设备的各项功能和性能指标均满足ITU-T、IEEE相关建议和有关国际标准和行业标准的技术规范。

设备硬件结构AN5006-07设备根据传输距离、供电方式、是否提供语音业务、是否提供CA TV业务、是否提供光路保护功能等方面的不同，共分为32种不同型号的产品，用户可以根据需要选择最合适的产品。

AN5006-07产品型号说明：产品类型具体参见表1。

业务提供能力AN5006-07设备采用单纤波分复用方式，下行信号波长为1490nm，上行信号波长为1310nm，CA TV信号波长为1550nm。

仅需一根光纤就可以同时传输宽带数据业务、语音业务和CATV业务。

设备接口类型AN5006-07设备可提供以下接口：◆提供两个EPON接口（1+1保护），为EPON上联时的接口。

◆提供16个FE接口；◆提供16个话机接口（仅BXX型和CXX型产品提供）；◆提供1个CATV接口（仅CXX型和DXX型产品提供）。

◆提供一个程序下载CONFIG口，用于程序下载。

◆提供一个CONSOLE口用于管理调试。

设备功能AN5006-07设备通过光纤经过ODN与OLT连接，可以和OLT组成光分路比为1:32的EPON系统网络，实现宽带数据业务、语音业务、CATV业务的接入。

语音业务在AN5006-07设备侧经过处理变成IP包，以IP包的形式在PON内传送，然后通过OLT的V5接口上联至PSTN，也可以通过OLT的千兆上联接口上联至软交换网络。

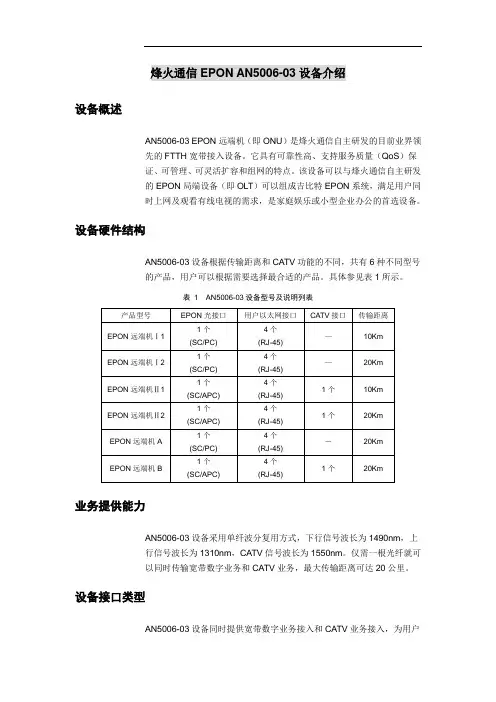

烽火通信EPON AN5006-03设备介绍设备概述AN5006-03 EPON远端机（即ONU）是烽火通信自主研发的目前业界领先的FTTH宽带接入设备。

它具有可靠性高、支持服务质量（QoS）保证、可管理、可灵活扩容和组网的特点。

该设备可以与烽火通信自主研发的EPON局端设备（即OLT）可以组成吉比特EPON系统，满足用户同时上网及观看有线电视的需求，是家庭娱乐或小型企业办公的首选设备。

设备硬件结构AN5006-03设备根据传输距离和CATV功能的不同，共有6种不同型号的产品，用户可以根据需要选择最合适的产品。

具体参见表1所示。

表 1 AN5006-03设备型号及说明列表业务提供能力AN5006-03设备采用单纤波分复用方式，下行信号波长为1490nm，上行信号波长为1310nm，CATV信号波长为1550nm。

仅需一根光纤就可以同时传输宽带数字业务和CATV业务，最大传输距离可达20公里。

设备接口类型AN5006-03设备同时提供宽带数字业务接入和CATV业务接入，为用户提供以下业务接口：◆ 提供1个EPON 端口，为PON 上联时的接口；◆ 提供4个用户以太网接口，用于连接用户PC ，实现宽带数字业务的接入；◆ 提供1个CATV 接口，用于连接有线电视机顶盒或电视机，实现CATV信号的接入；◆ 提供1个CONSOLE 网管接口，用于连接网管PC 。

设备功能AN5006-03设备组网连接方便、简单，只需通过一根光纤经过无源光分路器与OLT （以AN5116-02为例。

AN5116-02作为EPON 局端机，是一款支持FTTH 的综合业务接入设备）连接，可以和OLT 组成光分路比为1:32的EPON 网络，实现上网、IPTV 和CATV 业务的接入。

AN5006-03设备的组网应用如图1所示。

IPTV 业务 CATV 业务用户PC图 1 AN5006-03设备组网应用设备技术性能指标AN5006-03EPON 远端设备的技术指标下列各表所示。

AN5116-02 设备组成（续） 设备组成（
AN5116-02设备主要由千兆核心交换卡（GSWC）、 千兆上联卡(GUP)、EPON 接口卡(EC2)、窄带控制 卡(AC16 或 VOIP)、2M 接口卡(16 E1)、TDM 接口 卡组成。 该系统采用纯 IP 内核，全千兆交换，设备的各 线卡与核心交换卡之间都是通过 GE 千兆总线连接。
光通道的损耗计算方法有最坏值法、统计法和联合设计法。 鉴于接入网环境传输距离很短，建议采用最坏值法。最坏值法是将 所有光通道中的光元件损耗值迭加起来即为ODN光通道的光损耗。 对于FTTH工程, 可根据下列接入网常用的工程数据估算工程 ODN的传输损耗： • OLT光发送电平: －4～2dbm(1490nm)； • OLT光接收电平: －28～－8dbm(1310nm)； • ONU光发送电平:－4.0～2.0dbm（1310nm）； • ONU光接收电平: －24.0～－8.0dbm（1490nm）； • 建议的ODN衰耗：10～26db, (取26dB)； • G.652单模光纤衰耗：≤0.34 dB/km（1310nm）； • 光纤熔接损耗：0.1db～0.3db； • 光纤连接器插入损耗：≤0.4db； • 1：4分路器的插入衰耗：≤7.1db； • 1：8分路器的插入衰耗：≤10db； • 1：16分路器的插入衰耗：≤13.8db； • 1：32分路器的插入衰耗：≤16.6db
14U子框 中板结构，双面插卡，支持主控 盘主备保护 设备正面提供16个PON业务板 卡，背面提供7个GE数据业务上 联口、V5语音上联口，另可提 供CATV、STM-1等业务接入 单板具有2个PON接口，最大可 接入64个ONU（按1：32分路 比）；单框可接入1024个ONU 4U子框

烽火通信EPON AN5006-04设备介绍设备概述AN5006-04 EPON远端机是烽火通信自主研发的目前业界领先的三网合一、光纤到户型宽带接入设备。

它具有高可靠性、良好的服务质量（QoS）保证、可管理、扩容和组网灵活等特点。

设备的各项功能和性能指标都满足ITU-T、IEEE相关建议和有关国标和行标的技术规范。

AN5006-04设备是单用户型远端EPON用户设备，它与烽火通信自主研发的EPON 局端设备一起，可组成千兆EPON系统，为用户提供三网合一的宽带接入，可满足家庭或小型办公企业上网、电话及视频娱乐等多种需求。

设备硬件结构按照传输距离的不同和是否安装了CATV模块，AN5006-04 EPON远端机有六种类型，如表1所示。

用户可根据需要选择最合适的产品。

表 1 AN5006-04设备的型号及说明列表业务提供能力AN5006-04设备采用单纤波分复用方式，下行信号波长为1490nm，上行信号波长为1310nm，CATV信号波长为1550nm。

仅需一根光纤就可以同时传输IP数据业务、语音业务和CATV业务，最大传输距离可达20公里。

设备接口类型AN5006-04设备可提供以下接口：◆1个SC/PC型或SC/APC型光接口（Ⅰ型和A型产品的PON口使用SC/PC型光纤连接器，Ⅱ型和B型产品的PON口使用SC/APC型光纤连接器）；◆4个10/100BASE-TX端口；◆2个FXS（话音）端口；◆1个CATV同轴电缆接口（限于II 1，II 2和B型设备）；◆1个用于管理调试的CONSOLE接口。

设备功能AN5006-04设备支持的业务有，普通电话业务、IP数据业务、CATV业务。

它与ODN（或无源光分路器）、OLT（如AN5116-02 EPON局端机）共同组成EPON系统网络，实现所有业务的接入。

本设备提供标准的10/100BASE-TX端口与用户电脑连接，提供FXS端口与用户电话连接，还提供CATV同轴电缆接口与用户电视连接，从而实现“三网合一”的多业务接入。

FiBOOM系列FTTx产品AN5516-01 FTTx局端设备AN5516-01是烽火通信公司推出的一款新一代智能型电信级EPON/GPON一体化接入产品。

AN5516-01是一款电信级FTTx 局端设备，可搭建EPON/GPON/10G EPON/WDM? PON/P2P通用平台，支持三层汇聚功能，具备小体积、大容量、高密度、高性能的特点，为固网宽带接入、移动基站传输、商务楼宇电子商务等提供可发展性的优质解决方案。

AN5516-01 通常摆放在小区或局端机房内。

在网络侧，AN5516-01 可以提供千兆或者万兆上联接口与IP 网络连接，也可以提供STM-1 光接口或者E1 电口与SDH 或传统的PDH 设备连接。

在用户侧，AN5516-01 设备通过ODN 网络为用户在单根光纤上提供数据、VoIP、IPTV、CATV、TDM 等多种业务。

?????????????????????????????????????????????????????????????????功能特点：丰富的接口类型·AN5516-01 设备支持多种物理接口种类，上联接口包括：10GE 光接口、GE 光接口、GE 电接口、E1 电接口STM-1 光接口；用户接口包括：EPON 光接口、GPON 光接口；另外还提供各类管理接口、干接点接口及时钟告警接口等。

强大的 EPON/GPON 一体化接入能力·AN5516-01 是一款EPON/GPON 一体化接入设备，可实现EPON 和GPON 业务的混合接入。

支持IEEE 802.3ah-2005 标准规定的EPON 功能，严格符合ITU-T G.984 系列标准；具备良好的互操作性支持扩展的OAM 功能，具有良好的向下兼容性，支持多种类型ONU，例如：SFU、盒式MDU（包括LAN 型和xDSL 型）、插卡式MDU 以及HGU 型ONU 等，提供大容量PON 传输带宽。

说明 端口处于LINK状态 端口有数据接收或发送 EPON未收到光信号 EPON已收到光信号 EPON注册成功 EPON未注册 发送数据 R接收数据 无数据收发 设备加电正常 设备无电源输入
LOS1-2 PON
绿色 绿色
COM1-2
Байду номын сангаас
绿色
POWER
绿色
主要内容
• • • • • 国电ONU技术规格 国电ONU主要功能 室外型 室内型 应用（组网应用）
室外机接口线定义
• RS485全双工模式接口定义
序号 1 2 3 4 信号名称 TXD+ TXDRXD+ RXD序号 5 6 7 8 GND 信号名称
主要内容
• • • • • 国电ONU技术规格 国电ONU主要功能 室外型 室内型 应用（组网应用）
室内机指示灯
LED LAN1-4
颜色 绿色
状态 亮 不亮 闪烁 亮 不亮 亮 不亮 闪烁 闪烁 不亮 亮 不亮 端口不LINK
室外机接口线定义
RS232模式接口定义
序号 1 2 3 4 信号名称 TXD RXD RTS CTS 序号 5 6 7 8 信号名称 DSR GND DTR DCD
室外机接口线定义
• RS485半双工模式接口定义
序号 1 2 3 4 信号名称 DATA+ DATA序号 5 6 7 8 GND 信号名称
国电ONU主要功能 （数据业务）
802.1Q，802.1p （可基于MAC、IP子网、协议等） ； 802.1 QinQ，802.1ad；4K个VLAN ，VLAN转换、 TRUNK等电信标准的要求 QOS：支持7级COS优先级，支持SP、WRR、SP+WRR等 优先级算法 端口安全功能：可对每个端口打开或关闭，流量限速，端 口MAC/IP绑定 ACL安全路由策略，支持基于源/目的IP、源/目的 TCP/UDP端口和协议的访问控制

21
烽火系列化ONU特点
MDU ONU
小型化、双电源、低功耗、种类丰富 固定式MDU全面采用无风扇设计、 楼道噪音降至零 插板式MDU集成度业界第一，支持 FE/ADSL2+/VDSL2/POTS/E1接口 板任意混插 多种配套机柜、室内外、壁挂、抱杆、 落地等安装环境均能适应，等体积接 入容量国内最高
新一代OLT平台
EPON/GPON/10G EPON/WDM PON/P2P通用 平台 300mm机柜安装，全前插板、前出线设计 支持所有板卡、光模块热插拔 高可靠性
PON接口支持盘间、跨盘保护，保护时间小于50ms
支持IEEE 1588V2协议，支持三层功能 全面支持《中国电信EPON技术要求V2.1》 已在中国电信、中国联通、中国移动、马来西亚电信等 市场获得广泛应用
VLAN
支持QinQ VLAN功能。
支持CoS拷贝功能。
支持VLAN转换功能。
路由 端口动态聚合
支持三层路由功能，实现RIP、OSPF、VRRP等协议。 支持二层端口动态聚合功能，实现LACP协议。
15
AN5516-01主要业务性能指标
项 目
支持可控组播功能。 支持组播VLAN，可以进行跨VLAN组播。
25
内容摘要
1 OLT 设备介绍 1 为什么要推进FTTX
完成EPON系统的信号上联； 提供4个GE和1个10GE上联光接口。
完成EPON系统的信号上联； 提供2个GE和2个10GE上联光接口。 完成EPON系统的信号上联； 提供6个GE上联光接口。
完成用户业务的接入； 提供4个EPON业务接口。 在光功率预算范围内，支持1:64分路比。
完成TDM业务上联； 提供32路E1接口。 完成TDM业务上联； 提供1路STM-1接口。 提供2个干节点接口。 完成EPON系统业务流量的汇聚、交换和管理；二层协议的处理； 整个设备的故障、性能及配置管理。 提供1个Console本地管理接口。 提供设备风扇散热，调节环境温度。

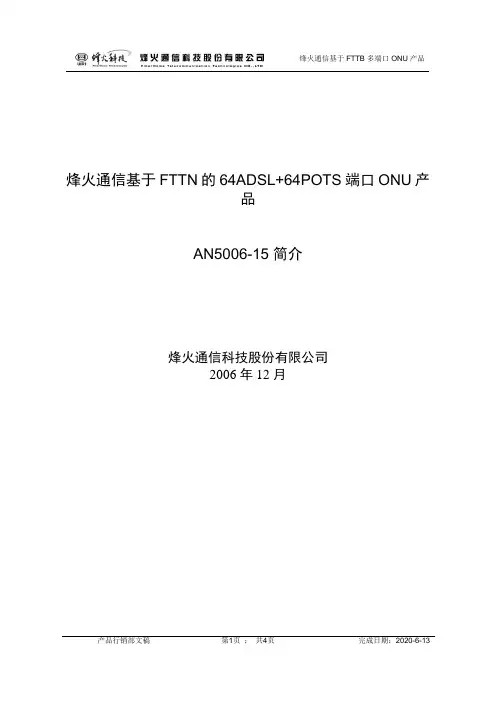

烽火通信基于FTTN的64ADSL+64POTS端口ONU产品AN5006-15简介烽火通信科技股份有限公司2006年12月1产品概述AN5006-15 EPON远端机（ONU）是烽火通信自主研发的目前业界领先的光纤到楼、64路ADSL/2/2+端口和64路POTS端口宽带接入设备。

它具有可靠性高及提供服务质量（QoS）保证、可管理、可灵活扩容和组网的特点，相对于一步到位的FTTH产品，大幅度降低了每户平均成本。

设备的各项功能和性能指标均满足ITU-T、IEEE相关建议和有关国际标准和行业标准的技术规范。

AN5006-15 EPON远端机与烽火通信自主研发的EPON局端设备（AN5116系列）一起，可以组成GEPON系统，为用户提供宽带接入。

设备采用灵活的插板结构，可提供以下几种组合：64路ADSL+64路POTS；32路ADSL+96路POTS；96路ADSL+32路POTS；128路ADSL；128路POTS.AN5006-15整体效果图2系统特点2.1 提供高性价比的光纤接入通过采用烽火FTTN型ONU，可以让64个ADSL用户和64个POTS用户分担一路EPON的成本，能够有效降低每户接入成本。

这种方式相对于传统的各种接入技术，还具有非常好的带宽保障能力。

2.2 应用方式灵活根据不同的工程应用环境，每台AN5006-15最多可以直接带128个用户，为每户提供ADSL或ADSL2+业务和POTS业务，分别实现最高达到8M或25M的下行接入带宽，为运营商节省线路成本和建设成本，实现铜线接入向光纤接入的演进。

2.3 高可靠性设计由于FTTB的应用中每个ONU都服务于多个用户，光纤线路故障的影响面大大超过FTTH的应用场合。

为了增强网络可靠性并提升用户满意程度，AN5006-15型ONU的上联PON接口可以支持主备冗余保护。

2.4 多业务的支持能力烽火的AN5116/5006系列EPON系统是典型的多业务融合平台。

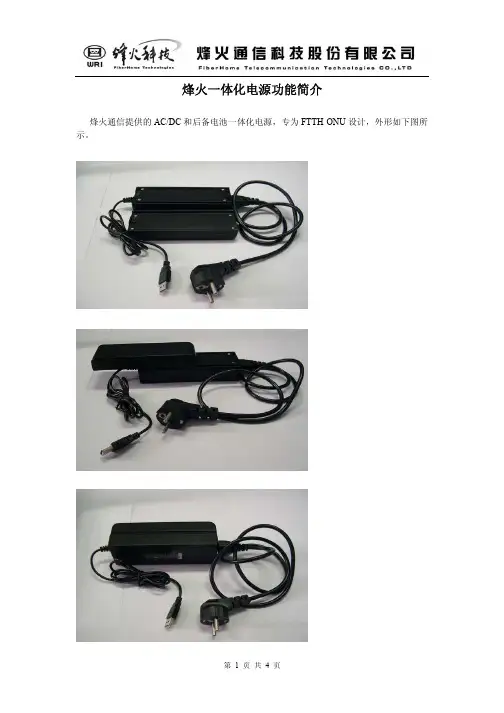

烽火一体化电源功能简介
烽火通信提供的 AC/DC 和后备电池一体化电源，专为 FTTH ONU 设计，外形如下图所 示。
第1页共4页
根据直流电源接口的不同，该电源分为 DC 接头、USB 接头和 PS2 接头 3 种：
1、DC 接头输出
主要参数：
序号
项目
特性
1
交流输入范围
AC 100—240V
2
适配器输出（没有停电）
的掉电切换电路，保证设备在市电停电的情况下切换到备用电池供电，使设备正常工 作，不受停电的影响，同时输出低电平 AC 掉电告警信号。 7． 增加了电池的容量检测功能和故障上报功能，时刻上报电池实际状态，使用户能够了 解在掉电后设备还能持续工作的时间，及时上报电池故障，便于设备的维护。
第4页共4页
温湿度计
11
重量
542g
电子称
12
充电指示灯状态
充电亮红灯,充饱亮绿灯，停电灯 灭。
目测
13
产品颜色
黑色
目测
市电正常掉电检测端口输出高电
14
掉电告警功能
平，停电后输出低阻抗。
万用表
产品特色： 1． 宽电压输入，适用于全球范围。 2． 产品体积小，重量轻，容量高，采用倒槽式设计便于安装和拆卸，并且可以拆开单独
热量对电池的影响，提高了电池的安全性能。 6. 采用专用的电池充放电管理电路，时刻检测电池的状态，保证电池正常工作；超快速
的掉电切换电路，保证设备在市电停电的情况下切换到备用电池供电，使设备正常工 作，不受停电的影响。
第2页共4页
2、USB 接头输出，带掉电告警功能
主要参数：
序号
项目
特性
测试方法

备雷击可能降到最小； 温度适应范围：-40℃~+75 ℃ 应用场景：全球眼、无线城市覆盖、
PON+WLAN应用。
AN5006-03W (野外型）
内容摘要
1 OLT1设为备什介么绍要推进FTTX 2 ONU设备介绍 3 设备新增功能介绍
26
AN5516-01结构、接口类新增
功能
万兆上联 HU1A：单盘提供1个万兆上联 HU2A：单盘提供2个万兆上联
7/12/2020
AN5516-01主要业务性能指标
项目
VoIP业务 E1专线业务
QoS特性
说明
支持H.248、MGCP、SIP三种协议。 支持信令跟踪功能，便于故障诊断。
采用PWE3协议提供TDM业务的封装，支持透传模式的E1业务。
可基于物理端口、源MAC地址、目的MAC地址、以太网类型、VLAN、CoS、 源IP地址、目的IP地址、IP端口、协议类型等进行报文的分类和过滤。 支持EPON接口的带宽控制功能，带宽控制粒度为1kbit/s。 每个上联接口支持最多8个优先级队列，支持SP、WRR和SP+WRR三种队列 调度算法。 支持上联接口的流量整形功能。 支持上联接口基于流的限速和基于流的镜像。 支持优先级的重新标记和优先级拷贝能力。 支持基于ITU-T Y.1291的QoS机制。
▪ 支持最大4×STM-1/32E1专线上行接口、支持最大 16×8GE专线下行接口；
▪ 1:32/64/128光分路比、支持60KM超长距离、支持 CLASS B+/C/C+光功率预算；
7/12/2020
AN5516-01业务能力
多业务能力优势：
▪ 支持V5/NGN语音模式，支持H.248、MGCP、SIP等协议； ▪ 支持灵活可控组播，灵活支持PROXY、SNOOPING等功能； ▪ 支持CATV/DTV业务的融合与平滑升级； ▪ 支持同时最大4×STM-1个通道保护2M专线业务； ▪ 支持强大的VLAN扩展功能，包括VLAN

FiBOOM系列FTTx产品AN5516-01 FTTx局端设备AN5516-01是烽火通信公司推出的一款新一代智能型电信级EPON/GPON一体化接入产品。

AN5516-01是一款电信级FTTx 局端设备，可搭建EPON/GPON/10G EPON/WDM PON/P2P通用平台，支持三层汇聚功能，具备小体积、大容量、高密度、高性能的特点，为固网宽带接入、移动基站传输、商务楼宇电子商务等提供可发展性的优质解决方案。

AN5516-01 通常摆放在小区或局端机房内。

在网络侧，AN5516-01 可以提供千兆或者万兆上联接口与IP 网络连接，也可以提供STM-1 光接口或者E1 电口与SDH 或传统的PDH 设备连接。

在用户侧，AN5516-01 设备通过ODN 网络为用户在单根光纤上提供数据、VoIP、IPTV、CATV、TDM 等多种业务。

功能特点：丰富的接口类型²AN5516-01 设备支持多种物理接口种类，上联接口包括：10GE 光接口、GE 光接口、GE 电接口、E1 电接口STM-1 光接口；用户接口包括：EPON 光接口、GPON 光接口；另外还提供各类管理接口、干接点接口及时钟告警接口等。

强大的 EPON/GPON 一体化接入能力²AN5516-01 是一款EPON/GPON 一体化接入设备，可实现EPON 和GPON 业务的混合接入。

支持IEEE 802.3ah-2005 标准规定的EPON 功能，严格符合ITU-T G.984 系列标准；具备良好的互操作性支持扩展的OAM 功能，具有良好的向下兼容性，支持多种类型ONU，例如：SFU、盒式MDU（包括LAN 型和xDSL 型）、插卡式MDU 以及HGU 型ONU 等，提供大容量PON 传输带宽。

完善的组播功能²具备PON 网络点到多点的结构特点，并且支持组播协议。

利用组播特性，可以非常方便地向用户提供一些新的增值业务，包括在线直播、网络电台、网络电视、远程医疗、远程教育、实时视频会议等互联网信息服务。

烽火EPON设备介绍与应用一烽火EPON组网流程：烽火EPON 由OLT（局端设备）---- ODN光分器----ONU（终端设备）二烽火OLT 硬件介绍：OLT主要包括以下硬件：GSWC（主控盘），GUP7（上联盘），EC2（PON口业务盘），GSWC：支持一主一备，自动切换。

GUP7：一个FE口，七个GE上联口：3电4光。

FE口：调试口。

电口（GE）：支持10M，100M，1000M速率。

光口（GE）：支持1000M速率。

EC2：带2个PON口，一个PON口支持上行1.25G，下行1.25G的速率。

三烽火OLT产品介绍：目前主要有两种OLT:AN5116-02和AN5116-06两者不同点是：AN5116-02 可以插16个EC2盘，AN5116-06 只支持4个EC2盘。

四烽火ONU 产品介绍：PON+LAN模式类型；主要有AN5006-04 /AN5006-07 /AN5006-09/AN5006-101：AN5006-04 光纤到户型：4个FE宽带业务口，2个NGN语音业务口.2: AN5006-07 光纤到楼型：16个FE宽带业务口，16个NGN语音业务口.3: AN5006-09 光纤到楼型：8个FE宽带业务口，8个NGN语音业务口.4：AN5006-10 光纤到楼型: 24个FE宽带业务口.PON+ADSL模式类型：主要有AN5006-15/ AN5006-16/ AN5006-201: AN5006-15：四个槽位，支持语音与宽带业务的混插。

语音POTS：支持32路业务端口。

宽带XA32+：支持32路业务端口。

灵活分配可支持：128路宽带或者128路语音或者64路宽带64路语音。

接电源方式：直流48V供电.2: AN5006-16 :16个槽位，支持语音与宽带业务的混插。

语音POTS：支持32路业务端口。

宽带XA32+：支持32路业务端口。

灵活分配可支持：512路宽带或者512路语音或者256路宽带256路语音等。

核心交换盘（ 型 核心交换盘（A型） HSWA
面板及指示灯说明
☻ ACT： 绿色，工作指示灯，上电时慢闪，正常工作时常亮，处于备用的主 ： 绿色，工作指示灯，上电时慢闪，正常工作时常亮， 控盘接受主用主控盘配置时快闪； 控盘接受主用主控盘配置时快闪； ☻ ALM：单盘运行故障，或者温度超过限度的情况下常亮； ：单盘运行故障，或者温度超过限度的情况下常亮； ☻ MS ： 绿色，处于主用的 绿色，处于主用的HSWA盘MS灯常亮，备用的 灯常亮， 盘 灯常亮 备用的HSWA盘MS灯处于 盘 灯处于 灭的状态。 灭的状态。 ☻ CONSOLE口：调试用串口，使用串口线WKE3.695.341R1A连接到 机。 口 调试用串口，使用串口线 连接到PC机 连接到 ☻ FE ： 面板上 口为调试用网口，可用作本地下载程序和带外管理口。 面板上FE口为调试用网口，可用作本地下载程序和带外管理口。 口为调试用网口 ☻ 主控盘板间通信用 为10.25.100.17；主备通信用 为10.25.100.253（主 主控盘板间通信用IP为 ；主备通信用IP为 （ ）；带外管理用 可在boot下设置或通过主 盘）、10.25.100.254（备盘）；带外管理用 可在 ）、 （备盘）；带外管理用IP可在 下设置或通过主 控盘命令行设置；带内管理用 可通过命令行配置管理 可通过命令行配置管理VLAN设置。（带 设置。（ 控盘命令行设置；带内管理用IP可通过命令行配置管理 设置。（带 不能在同一网段） 内、带外管理IP不能在同一网段） 带外管理 不能在同一网段 6
Data
4 个LAN接口（RJ-45）支持全双工或半双工， 10/100Mbps 自适应； 支持二/三层线速转发
RJ45 Console 本地调试网口
Video

烽火通信EPON AN5006-06设备介绍设备概述烽火通信科技股份有限公司自主研制的AN5006-06 EPON远端机是为解决在光纤上传输综合业务而推出的远端设备，是新一代光纤到办公室（FTTO）的用户端宽带接入设备。

基于吉比特以太网无源光网络技术的AN5006-06设备采用单纤双波(1490nm，1310nm)应用模式，1490nm和1310nm两个波长可以为用户提供高达1G的对称共享带宽。

用户可以在同一台远端设备(ONU)上开展2M专线，高速上网等业务。

本系统充分考虑了下一代网络(NGN)的技术要求和规范，具备支持V oIP向软交换网络的平滑演进的能力。

设备的各项功能和性能指标均满足ITU-T、IEEE相关建议和有关国际标准、行业标准的技术规范。

AN5006-06宽带接入设备致力于为用户提供光纤到办公室的全面解决方案，与烽火通信自主研发的EPON局端设备一起，可以组成吉比特EPON系统，为运营商提供投资少、见效快、可运营、便于维护管理的多种设备及方案选择。

设备硬件结构AN5006-06 EPON远端机根据传输距离、是否安装TDM模块、是否采用光路保护、采用何种供电方式等方面的不同，共有8种不同类型的产品，用户可以根据需要选择最合适的产品。

具体参见表1所示。

表 1 AN5006-06 EPON设备产品类型设备功能支持的业务支持的业务为：以太网宽带上网业务、2M专线业务。

如图1所示。

数据业务可以下接交换机连接多台电脑。

2M业务可以通过接小型PBX交换机接多部电话。

图 1 EPON工作原理图组网应用如图所示，AN5006-06设备主要采用星型方式组网，和局端设备OLT形成点对多点的拓扑结构，利用无源器件构成ODN。

AN5006-06通过光纤经过无源光分路器与局端设备连接，可以和局端EPON设备组成1:32的EPON系统网络，实现全业务的接入。

并且AN5006-06提供标准的100MBASE-T端口，用户可以与HUB、ONU、PC、服务器直接相连组网，组网应用如图2所示。

AN5116-02480×621.5×365(mm)24G 96G槽位总数：39个(正面20个、背面19个)用户卡槽位：16个（1-8，11-16）实现主备2/321-4GE （光/电）7个GE （光/电可选）STM14路STM1接口(2/4)E1/T116E1AN5006-02164×33.4×119(mm)<500g 直流12V/交流220V<7W 固定式接口数（以太网+POTS ）2FEAN5006-07440×44.5×305(mm)（不带耳朵）<5kg直流48V/交流220V<40W固定式接口数（以太网+POTS ）16FE+16POTS （可选）+1CATV （可选）设备照片PON 接口数（单板/整机）SFU 类型(FTTH) ONU设备型号局端OLT设备型号设备型号尺寸（宽度/高度/深度）设备照片以太网交换能力背板总线带宽总插槽数控制卡（是否支持主备、及主备实现机制）上联板卡数上联接口数尺寸（宽/高/深）尺寸（宽/高/深）重量电源类型（直流/交流）功耗设备照片MDU(LAN)类型(FTTB) ONU重量电源类型（直流/交流）功耗AN5006-15480×195×365(mm)<10kg直流48V/交流220V<180W 插槽数4ADSL2＋单板接口数32（业务板卡可混插）VDSL2单板接口数-POTS 单板接口数32（业务板卡可混插）MDU(DSL)类型(FTTN) ONU尺寸（宽/高/深）重量电源类型（直流/交流）功耗设备型号设备照片AN5116-06480×195×365(mm)24G96G槽位总数：15个(正面8个、背面7个)用户卡槽位：4个实现主备2/81-47个GE （光/电可选）4路STM1接口(2/4)16E1AN5006-03AN5006-04164×33.4×119(mm)200×45×170(mm)<500g <650g直流12V/交流220V直流12V/交流220V<10W <15W4FE4FE+2POTS+1个可选CATV 接口AN5006-09AN5006-10440×44.5×190(mm)（不带耳朵）440×44.5×190(mm)（不带耳朵）<4kg<4kg直流48V/交流220V直流48V/交流220V<30W<20W8FE+8POTS （可选）+1CATV （可选）24FE(FTTH) ONUOLT类型(FTTB) ONU类型(FTTN) ONUAN5006-16480×622×379(mm)<40kg直流48V/交流220V<700W16（1-8，11-16分别是业务卡槽位）32（业务板卡可混插）-32（业务板卡可混插）。
