1.MTF的含义：答：MTF中文名为光学调制传递函数，在物理意义上的解释是最大光强度减最小光强度之差与最大光强度与最小光强度之和的比值；是用于评价镜头成像质量（分辨率）的指标。
应客户要求的MTF测量，是镜头最终质量评定的依据。
早期：通过实拍照片的质量来评价镜头质量，但由于照片好与坏的判断有很多主观因素，不能客观的定量去分析结果。
大量分析表明：镜头的分辨率和反差是影像拍摄质量的最重要因素；反差很容易用仪器测量，分辨率的判定没那么简单；提出:将拍摄了标准分辨率板的底片放在显微镜下判断，看在一毫米范围内能分辨多少对一黑一白的线条。
但是受到胶片分辨率的客观和人工判读的主观影像；逆向思维：将lens看做是一个信息传递系统，被拍景物反映出来的光线作为该系统的输入信息，CCD相机上的成像是它的输出信息；一个优秀的镜头意味着它输出的像忠实的再现了输入方景物的特性。
由数学证明可知，任何周期性图形都可以分解成亮度按正弦变化的图形叠加，因此研究镜头对正弦变化的图形的反应就可以研究镜头的性能。
２．１仪器原理：光学系统的ＭＴＦ为该待测系统线扩散函数的傅利叶转换，因此量测ＭＴＦ直接的方法就是利用ＭＴＦ检测机测量待测系统的线扩散函数，然后计算其传利叶转换，即可获得ＭＴＦ曲线．ＭＴＦ检测机是由灯管照明的ＣＨＡＲＴ光线经过待测镜头成像，置于焦平面的线性ＣＣＤ则用以量测像的强度分布，即线扩散函数．由数学证明可知，任何周期性图形都可以分解成亮度按正弦变化的图形的叠加，而任何非周期图形又可以看作是周期图形片断的组合。
因此，研究镜头对正弦变化的图形的反映，就可以研究镜头的性能！亮度按正弦变化的周期图形叫做“正弦光栅”。
为了描述正弦光栅的线条密度，我们引入了“空间频率”的概念。
一般正弦波的频率指单位时间(每秒钟)正弦波的周期数，对应的，正弦光栅的空间频率就是单位长度(每毫米)的亮度按照正弦变化的图形的周期数。
图2：典型的正弦光栅利用MTF曲线判断镜头质量大量产品测量的实际应用中，为了简化测量，往往只测出特定条件下像场中特定点的MTF值，作为评价镜头的基本标准。
ISO12233/WG18解像力測試圖Mr. OH!主講ANAN 策劃PIMA / ISO Camera Resolution Chart ISO12233 / WG18續上一講....，同學問Mr.OH! :既然已經有了這麼好的MTF方式可以判斷相機和鏡頭的解像力，那為什麼還要發展，不同的解像力測試方法呢？MR. OH！：這個問題非常好，MTF的理論是經過驗證無誤的，但是關鍵卻出在拍攝的樣版圖上！除非，今天同學們沒事喜歡拍著斑馬線玩，否則，在自然界中你應該很難找到有什麼景物是直線和橫線直接構成的，而單以線條所組成的MTF測試圖如下圖的M-13-60：，是很難說服大眾去接受這就是鏡頭的解像力的極限！因此，MTF發展了十幾年，同樣的所翻拍的樣圖也不斷的在跟著演進，已符合目前一般拍攝狀況時的實際需要。
接著，我們看看PIMA / ISO Camera Resolution Chart ISO12233 / WG18 就是很好的例子，這個時期的解像力圖已可看出製圖者對模仿實際場景的用心，不僅線條改以雙曲線逼近製作，格式也不再清一色是直線和橫線了。
請注意到上面用紅色號碼標記的五個點，為此圖特有用於目測解像力之性能：1.垂直解像力條(Vertical Res)---可目測鏡頭對垂直影像的解像力。
2.對比指示條（Contrast Indicator)--用於顯示在空間頻率不同下的對比狀況。
3.對角線解像力條（Diagonal Res)--45度傾斜的對角線解像力條。
4.中央對焦區(Center Focusing Area)--兩種不同頻率的同心圓，協助對焦。
5.水平解像力條（Horizontal Res)---可目測鏡頭對水平影像的解像力。
WG18圖不僅可以滿足直接目測來評估解像力的效果（部分線條細達0.1mm，幾乎等同人髮粗細），也同樣的可藉由電腦軟體的協助，計算出不同位置的SFR值。
新名詞SFR！Spatial frequency response (SFR)主要是用於測量隨著空間頻率的線條增加對單一影像的所造成影響。
-MTF检测仪镜头模组光学检测-MTF镜头模组光学检测MODEL:FW-800B注：实际规格如有变化，恕不事先通知。
1.产品介绍：MTF是光学镜头行业的最权威评价方式，本设备严格依照国际MTF （Modulation Transfer Function)测试评价标准，在ISO12233的测试原理下利用高速数位影像处理技术以及结合我司十余项专利技术与多年的在镜头行业经验，推出了第三代光学MTF检测仪。
本设备是快速准确检测镜头光学品质M odular Transfer Function（MTF）的本设备是快速准确检测镜头光学品质。
与传统投设备适合于光学高清镜头的研发数据分析以及高清镜头量产测试。
设备，，适合于光学高清镜头的研发数据分析以及高清镜头量产测试检测仪在在ISO12233的测试原理下利用高速数位影影机或其他检测装置相比,MTF检测仪同时也提供畸变、色还原、、像处理提供快速、精确、可靠的光学解析度MTF(SFR).同时也提供畸变、色还原具备检测分析速度快、解析度高、相对数据准确客观、暗角等多项实用功能；暗角等多项实用功能；具备检测分析速度快、解析度高、相对数据准确客观、品质稳定、无需暗室环境、占地面积小、人员操作简单等优势。
此设备使用简单,使用时无须专门培训人员,效率远高于投影解像机（FW-800B不仅可以提升生产效率,还可以降低客户投诉机率.分钟）不仅可以提升生产效率检测100PCS约2-3分钟）2.功能简介:MTF:R、G、B、W Channel All FrequencyDOF:焦深(Deep of Focus)FBL:機械後焦(Flange Back Focal Length)TV-Distortion:畸变变形量SHADING:相對週邊中心亮度比E.F.L:Effective Focal LengthALL-Frequency:MTF頻率變化分佈曲線(SFR)3.系统参数:软件作业平台Windows XP/2000光环境无强光直射工作环境湿度20%-90%;温度<45摄氏度4.Sensor規格Sensor Active Pixels:2592*1944Pixel Size:2.2μm*2.2μmPlane::0.95±0.18mmTop Of Glass To Image Plane5.软件介绍:1.主界面(理论镜头图片及功能键说明)2.数据显示界面3.MTF函数显示界面软件基本功能;1>自动捕获检测视场位置，所以允许镜头可以有一定的偏心。
MTF、解像力测试以及相关测试方法引言：近几年，随着人们生活水平的提高，互联网交际圈的日益发达，人们对高橡素手机的需求越来越大，高像素手机镜头的市场需求量也随之水涨船高。
为此，需要评测人员对手机镜头和对应模组进行严格的评价，对模组的设计和产品的出货检验提供技术支持和保障。
我司主要从MTF测试，拍摄鉴别率测试，TV畸变测试，色彩还原性测试，杂光测试，鬼像测试以及相对照度测试等。
1.MTF测试MTF为光学调制传递函数测试，即Contrast Transfer Function，也就是：对比度转换函数。
Modulation是I的maximum减去I的minimum除以I的maximum加上I的minimum；也就是(光的最亮度减去光的最暗度)与(光的最亮度加上光的最暗度)的比值，所得出来的结果M，就是光的对比度。
物的Modulation为Mo，像的Modulation为Mi，MTF=Mi/Mo。
是利用一光强分布在空间上成正弦变化的物体经由待测系统收集并分析成像面上的光强分布（PSP），最后经由傅里叶换算所得出的结果。
它是手机模组镜头最准确的像质评测方式。
图1为测试的MTF曲线。
图1 MTF测试曲线我们公司研发实验室使用的是德国Trioptics公司的Image Master HR（研发阶段用MTF 测试仪），见图2。
车间内使用的是德国Trioptics公司的Image Master Pro5（工业性量产用MTF测试仪），见图3。
图2 Image Master HR及其操作界面图3 Image Master Pro5Image Master HR功能以及测试项目：在轴和离轴的MTF、LSF、PSF，EFL （1-50mm)，ThroughFocus/Freq.（离焦），Optical Distortion，FOV(View of angle)视场角，CRA(Chief Ray Angle)主光线入射角以及Relative Illumination相对照度。
分辨率测试卡楔⼦测量MTF的最佳做法和陷阱摘要随着数字成像在各种⾏业中的普及，正在开发测量分辨率和锐度的新标准。
⼀些与ISO 12233：2014分辨率测试卡调制传递函数（MTF）测量显着不同。
我们专注于汽车相机监控系统的ISO 16505标准，它使⽤⾼对⽐度双曲线楔形代替倾斜边缘来测量系统分辨率，定义为MTF10（MTF =其低频值的10％的空间频率）。
根据倾斜边缘对信号处理敏感的说法选择楔形。
虽然确实如此，我们发现楔⼦也是⾮常敏感的，并且提出了⼀些测量挑战：⼦像素位置变化导致不可避免的不⼀致;楔形饱和使得结果更加稳定，牺牲了精度; MTF10可以通过锐化，噪声和其他⼯件来提升，并且可能永远不会达到。
质量差的图像可能表现出⾼MTF10。
我们表明，混叠的发⽣是⼀个更稳定的性能指标，我们讨论了获得楔形最准确结果的⽅法以及关于低对⽐度倾斜边缘的误解，这与系统性能更好相关，更具代表性汽车和安全成像感兴趣的对象。
介绍数字影像的应⽤在包括汽车，安全和医疗在内的许多⾏业中迅速扩⼤，其中还有⼏个。
随着这些应⽤的发展，正在建⽴新的标准[1]，以确保图像质量满⾜每个⾏业的具体需求。
也许最重要的图像质量因素是清晰度或分辨率，它决定了图像可以传达多少细节。
两者都是根据调制传递函数（MTF）定义的（实际上与空间频率响应SFR相同）。
MTF是空间频率f相对于低频的正弦波模式的对⽐。
⽤于计算MTF的原始空间频率单位是每像素周期（C / P）。
MTF通常以C / P或以C / P直接得出的单位报告，例如每幅图像⾼度的线宽（LW / PH），其中f（LW / PH）= 2 f（C / P）×图⽚⾼度图⽚⾼度可以任意选择，以符合ISO 16505的要求。
清晰度和分辨率具有相似之处，尽管不尽相同。
清晰度与整体观众感知有关，并且与MTF50密切相关，MTF50是MTF下降到其低频值⼀半（50％）的空间频率。
解决⽅案（通常是消失的解决⽅案的缩写）有许多定义。
MTF测试仪测试原理MTF测试仪（Modulation Transfer Function Tester）是一种用于评估相机镜头模糊度和解析度的测试设备。
MTF测试仪测量了图像中不同频率的模糊程度，并图示化了相机镜头在不同频率下的分辨能力。
MTF测试仪的原理基于相机和测试物之间的相对运动，以及对运动物体的图像进行采样和计算。
测试物通常是一系列横向或纵向的线条（被称为“棋盘格”或“棱镜”），这些线条以均匀的间距呈水平或垂直方向排列。
测试物通过铝箔、石英玻璃或其他材料制成，具有高对比度和细微细节，以便在图像中清晰可见。
1.图像采集：相机通过适配器与MTF测试仪连接，确定焦平面距离和图像传感器平面距离。
图像传感器通常位于相机的镜头筒的后方。
2.运动控制：MTF测试仪以既定的频率和幅度移动测试物，通常为扫描舞台或调整移动部件。
运动控制的高精度和稳定性对于准确测量模糊度和解析度至关重要。
3.图像采集与处理：相机通过镜头观察和采集运动的测试物。
图像被传送到计算机上进行进一步的处理和分析。
通常，测试仪会使用与实际摄影不同的图像处理技术，以提高测量结果的准确性。
4.图像分析：经过图像采集和处理，计算机会分析图像中的细节和对比度。
通过测量测试物中锐利的边缘和线条的对比度，可以评估镜头的模糊度和解析能力。
5. MTF曲线：MTF测试仪根据分析图像的细节和对比度，计算并绘制出Modulation Transfer Function（调制传递函数，MTF）曲线。
该曲线代表了镜头在不同频率下的模糊度和解析能力。
MTF曲线通常以百分比表示，从低频到高频，显示了相机镜头在不同空间频率下的转换能力。
通过MTF测试仪，制造商和用户可以评估镜头的性能，包括分辨力、对比度和色彩重现能力。
这些测试结果对于相机镜头的设计、制造和使用非常重要，并可帮助选择最适合特定应用的镜头。
总结起来，MTF测试仪的原理是通过运动控制和图像分析，测量相机镜头对不同频率下的细节和对比度的转换能力，并绘制出MTF曲线，以评估镜头的模糊度和解析能力。
光学基础知识：函数MTF解读镜头是摄影师和摄影爱好者投资最高的设备之一，也是决定拍摄质量的最重要的因素。
因此，镜头的质量，历来受到极大的重视。
我们当然会很关心摄影镜头的测量方法。
摄影的最终产品是照片，所以，根据拍摄照片的质量来评价镜头质量，这是我们最先想到的，也是最基本的测试镜头的方法。
实拍照片评价镜头质量的优点是结果直截了当，根据效果判断，比较放心。
不过决定照片质量的客观因素很多，而一张照片的“好”与“坏”又需要人的主观判断，很难通过测量得出客观的定量结果。
大量的事实表明，影响拍摄质量最重要的因素是镜头的分辨率和反差。
反差大小可以通过仪器很容易测量，而分辨率就不那么容易了！现在我们经常采用拍摄标准分辨率板的方法测量镜头的分辨率。
将拍摄了标准分辨率板的底片放到显微镜下人工判读，看最高能够分辩多少线条密度。
分辨率的单位是线对/毫米(lp/mm)，一黑一白两条线算是一个线对，每毫米能够分辩出的线对数就是分辨率的数值。
由于这种方法还是要受到胶片分辨率的客观影响和人工判读的主观影响，所以并不是最准确最理想的方法。
现在，让我们从另一个角度出发，将镜头看作一个信息传递系统：被拍摄景物反射出来的光线是它的输入信息，而胶片上的成像就是它的输出信息。
一个优秀的镜头意味着它的输出的像忠实的再现了输入方景物的特性。
喜欢音响的朋友都知道，高保真放大器的输出，应当准确地再现输入信号(图1)。
当输入端输入频率变化而幅度不变的正弦信号时，输出正弦波信号幅度的变化反映了放大器的频幅特性。
频幅特性越平坦，放大器性能越好(图2)！图1 放大器准确再现输入信号图2 放大器的频幅特性类似的方法也可以用来描述镜头的特性。
由数学证明可知，任何周期性图形都可以分解成亮度按正弦变化的图形的叠加，而任何非周期图形又可以看作是周期图形片断的组合。
因此，研究镜头对正弦变化的图形的反映，就可以研究镜头的性能！亮度按正弦变化的周期图形叫做“正弦光栅”。
光学传递函数mtf
光学传递函数（MTF）是用来描述光学系统成像能力的指标。
它是一种频率域函数，可以量化系统在不同空间频率下的对比度传递能力。
MTF越高，说明系统在高频段上保留了更多的细节，图像的清晰度和分辨率也相应提高。
MTF的计算可以通过在光学系统中投入一组周期性的空间光斑来实现。
通过测量光斑的传输和变形，可以得到系统在不同空间频率下的对比度传递函数。
MTF一般以百分比的形式呈现，其值越接近100%，说明系统在该空间频率下的传递能力越好。
MTF在光学系统设计和评价中具有重要作用。
它可以帮助光学工程师优化光学系统的成像能力，改善图像的质量；同时，MTF也可以用于比较不同光学系统的成像能力，评价其优劣。
在光学制造和测试中，MTF也是一种常用的质量检验方法。
总之，MTF是光学系统成像能力的重要指标，对光学系统设计、评价和质量检验都具有重要意义。
- 1 -。
MTF是什么意思啊介绍MTF（Modulation Transfer Function），中文翻译为调制传递函数，是一种用于描述光学系统成像性能的评估方法。
在相机、摄像机、显微镜等光学设备中，MTF被广泛应用于评估成像质量。
MTF可以衡量成像系统的空间解析能力、分辨率、对比度传递等关键参数。
本文将介绍MTF的定义、计算方法以及其应用领域。
MTF的定义MTF是一种用于描述成像系统传输性能的函数，它描述了成像系统能够传递不同空间频率成分的相对幅值。
在理想情况下，MTF是一个介于0和1之间的函数，表示对于不同空间频率的成像细节，传递到图像的程度。
较高的MTF值表示系统能够更好地传递高频率的细节，因此具有更好的分辨能力。
MTF的计算方法MTF的计算方法主要包括两种：通过实验测量和通过数学模型计算。
实验测量方法通过实验测量MTF是一种常见的方式。
一般来说，需要通过测量目标的幅值和相位来获得其频率特性，然后计算MTF 值。
实际中，可使用传感器阵列或测试图标进行测量。
数学模型计算方法另一种计算MTF的方法是使用数学模型。
光学系统可以通过理论计算来描述，因此可以使用一些数学模型来计算MTF。
例如，通过傅里叶变换可以将光学系统的点扩散函数转换为MTF。
MTF的应用领域MTF在许多光学领域中都有广泛的应用。
以下是几个常见的应用领域：相机成像质量评估MTF常常被用于评估相机的成像质量。
通过测量相机的MTF，可以了解相机的分辨力和对比度传递特性。
这对于相机制造商来说是非常重要的，因为它能帮助他们改进相机的设计和制造过程。
显微镜成像性能评估显微镜的成像性能对于生物学和医学研究非常关键。
MTF 可以用来评估显微镜的分辨率和对比度传递特性。
通过测量显微镜的MTF，可以了解显微镜成像系统的性能，并帮助科研人员选择和优化适用的显微镜。
摄像机图像质量评估MTF在摄像机领域也有广泛的应用。
通过测量摄像机的MTF，可以评估其对比度和分辨力。
MTF = 模量传递函数MTF测试是目前最精确和科学的镜头测试方法.瑞典权威的《摄影》杂志对它的解释是："MTF测试使用的是黑白逐渐过渡的线条标板,通过镜头进行投影.被测量的结果是反差的还原情况.如果所得影像的反差和测试标板完全一样,其MTF值为100%. 这是理想中的最佳镜头，实际上是不存在的；如果反差为一半,则MTF值为50%.0值代表反差完全丧失,黑白线条被还原为单一的灰色.；当数值超过80%(20lp/mm下)则已极佳；而数值低于30%则即使在4X6英寸扩印片下影像质量仍较差。
测试分径向和切向两种方向.如果两者相差较大，说明镜头遭受较严重的像散.较高的空间频率值(即lp/mm值，可理解为分辨率)如30lp/mm与20lp/mm相比, 其MTF值通常较低。
注：这里的反差表现在画面中的表现相当于我们所说的“明锐度”。
如何解译MTF值：反差/明锐度：5(或10)lp/mm的读数反映镜头的反差表现.即使微小的差别(2.5% !)也能在画面中体现出来!你可以把它看作一种最基本的"锐度".一枚好的镜头在光圈收小后应该在5lp/mm下径向和切向同时高于95% .低于90%即表明镜头表现不佳.一枚明锐度好而锐度差的镜头通常比明锐度差而锐度高的镜头看上去更锐利!不过,锐度和明锐度两项指标通常相辅相成.锐度：10至40(或更高)lp/mm表明一枚镜头的锐度——即再现细节的能力.40lp/mm表明镜头再现物体非常细微细节（如人像摄影中的头发丝）的能力.此时即使MTF值的差距较大(如10%)也无法直接在画面中辨认出来.按照人眼的辨别力和35mm胶卷的片幅,如果要得到质量非常理想的7英寸的照片,镜头20lp/mm下的MTF值必须大于50%.而要想在16英寸下仍有非常理想的画面质量,其70lp/mm下的MTF值竟须超过63%!几乎没有镜头可以达到这样好的表现!辨别好镜头的简易法则(收小两档光圈)：·40lp/mm曲线(红色)须位于边缘>20%(图形右侧)中心>65%(图形左侧).·20lp/mm曲线(紫色)须位于:边缘>45%中心>80%·10lp/mm曲线(绿色)须十分接近5lp/mm曲线.·5lp/mm曲线(蓝色)须于整个X轴上>95%以上的MTF曲线评价方法参考自德国的《彩色摄影》杂志. 其它杂志或机构的评价标准可能会不同.根据MTF曲线对镜头作评价时还须考虑到镜头的不同种类,如对超广角镜头的边缘成像质量不能苛求。
新欧标iso12312的光学尺寸标准随着科技的发展和人类对于天文、航空、军事等领域的需求，光学器件的广泛应用成为了现代社会的重要组成部分。
因此，针对光学器件的性能和质量的标准也变得越来越重要。
新欧标ISO12312便是其中一个最为重要的光学尺寸标准。
ISO12312标准是指针对近视、远视、散光等视力问题而生产的适用于户外活动的太阳眼镜等光学设备所需要满足的最低要求，并对其进行了明确的规定。
在这个过程中，光学尺寸也成为了评估和确定太阳眼镜质量和性能的一个重要指标。
那么，什么是光学尺寸？综合来看，它是根据光线在光学元件或设备内透射或反射时所形成的关键性指标。
与此同时，它也是一项关于光学品质和性能的重要信息。
通俗来讲，光学尺寸就是反映光学器件的精度和清晰度的一个量度。
在ISO12312标准中，光学尺寸根据降低光学畸变、保证视野清晰等方面的要求而得到了规范化。
ISO12312标准规定的光学尺寸主要包括以下几个方面。
第一个方面是光学畸变。
在光学元件内部，存在着光线折射后因折射率和曲率的不同而引起的畸变现象。
而ISO12312标准指出，光学畸变在其要求的光谱范围下应该小于6%。
这是因为光学畸变会严重影响视线的清晰度和舒适度，从而降低视觉体验和防护效果。
第二个方面是光学精度。
光学精度是一个光学器件中能够准确表达所需要的光学效果的重要指标。
ISO12312规范中规定，光学器件应当达到一定的精度要求，具体是检测并比对光学设备的形状、大小、厚度以及光学常数，以确保光线能够准确射入、聚焦或散射光学器件内部。
第三个方面是视野和虚焦度。
ISO12312标准规定的光学器件应当在正常使用范围内，即保证在光学器件内查看目标对象时能够提供明晰的视野和具有可接受的虚焦度。
这基本上取决于光学器件的光学曲率。
第四个方面是光学传递率。
光学传递率是衡量一个光学器件光学质量的一个非常重要的因素。
ISO12312标准规定的光学器件光学传递率的最低要求应该大于50%，并且需要根据光学器件的具体设计和某些特殊性能所需光谱的范围来进行测试。
镜头的mtf光学传递函数定义和评价标准镜头的MTF（Modulation Transfer Function）光学传递函数定义和评价标准1. 引言在摄影领域中，镜头的质量是影响图像清晰度和细节还原能力的关键因素之一。
而镜头的MTF光学传递函数定义和评价标准对于衡量镜头性能和选择适当的镜头至关重要。
本文将深入探讨镜头的MTF光学传递函数定义和评价标准，并提供个人观点和理解。
2. MTF光学传递函数的定义MTF光学传递函数是对镜头光学性能的定量评估指标，用于描述在不同空间频率下传递的光的强度。
所谓空间频率，即图像中变化快慢的程度，从而刻画出图像的细节还原能力。
MTF光学传递函数通过测量系统对不同频率的细节的捕捉程度来表示镜头的清晰度。
3. MTF光学传递函数的评价标准镜头的MTF光学传递函数评价标准通常使用一条曲线来表示。
典型的MTF曲线是两个特征曲线：径向MTF（Sagittal MTF）和切向MTF（Meridional MTF）。
径向MTF代表从图像中心到边缘的分辨能力，而切向MTF则代表沿着图像边缘的分辨能力。
在MTF曲线上，通常采用10线对图形（10 lines/mm）或者30线对图形（30lines/mm）来表示。
4. MTF光学传递函数评价的影响因素镜头的MTF光学传递函数评价不仅受到镜头本身的光学设计和质量影响，还与其他因素相互作用。
MTF光学传递函数的评价受到镜头的焦距、光圈、对焦距离、镜头材质、镜片涂层和图像传感器等因素影响。
这些因素的综合影响决定了图像的清晰度、对比度和细节还原能力。
5. MTF光学传递函数的实际应用MTF光学传递函数的实际应用非常广泛。
在相机镜头选择中，MTF光学传递函数是评估镜头性能的重要指标之一。
在摄影中，摄影师可以根据镜头的MTF曲线，选择适合自己需求的镜头。
在工业检测和医学影像等领域，MTF光学传递函数也被广泛应用于评估图像的清晰度和细节还原能力。
6. 个人观点和理解在我看来，镜头的MTF光学传递函数定义和评价标准对于摄影和图像处理都具有重要意义。
光学传递函数mtf
光学传递函数（MTF）是用来衡量光学系统分辨率的一种指标，也称为空间频率响应函数。
其可以用来描述在一定的对比度下，光学系统能够传递的最小细节大小。
MTF是一个常用的光学参数，被广泛应用于光学系统设计、优化和评估中。
MTF一般用一个函数来表示，其横轴表示相对空间频率（cycles/mm），纵轴表示对比度（0-1）。
在光学系统中，MTF值越高，说明系统的分辨率越高，能够传递更小的细节。
在光学系统中，MTF受多种因素的影响，包括光学组件的质量、成像距离、波长等。
因此，MTF可以用来评估和比较不同光学系统和组件之间的性能差异。
MTF的测量方法一般采用线性栅或棱镜进行，通过将一个周期性棋盘图案投影到相机上，然后对其进行分析，可以得到系统的MTF曲线。
这种方法具有高度的精度和可重复性。
实际应用中，MTF被广泛应用于各种领域，包括航空航天、医学影像、摄影、计算机视觉等。
在航空航天中，MTF用来评估相机和望远镜等光学系统的性能差异；在医学影像中，MTF用来评估医疗设备的分辨率和图像质量；在摄影中，MTF可以用来评估各种镜头的成像质量；在计算机视觉中，MTF被广泛应用于图像处理和模式识别等领域。
Mr. OH!主講ANAN 策劃Mr. OH!: 今天很高興的能邀請到數位影像坊的總監ANAN來討論數位相機測試之成績評定。
ANAN: 您好！Mr. OH!: 相信有很多網友對ANAN你的數位相機評分標準很感興趣，可否請你解釋一下。
ANAN:好的！首先數位影像坊對數位相機的解像力測試，是以PIMA/ISO12233所制訂的標準所進行的。
藉由WG18解像力測試圖的幫助以及由PIMA/ISO 所提供的SFR評析軟體SFRMAT （該軟體可自PIMA網站中下載）針對圖上9個特徵點的雙色調斜邊做SFR的評析（如下圖所示），分別取值四次做平均運算。
在這裡要解釋一下，為何稱做SFR而不叫MTF，主要原因在於兩者的立論依據雖大致相同，但所採用的計算軟體和解像力圖設計卻不一樣。
因此，原作者PETER BURNS，才在說明檔中特別正名為SFR。
A NAN：評分方面，以SFR為縱軸（Y），F空間頻率為橫軸（X）以理想相機而言不管F值如何變化，SFR值應可維持一常數。
這時線性方程式即為Y＝1，m=0 也就是斜率為零，以此為基礎將所取得的數據以線性回歸分析計算斜率，並設定截距為常數，再將9個特徵點斜率予以平均計算即可得解像力成績。
Mr.OH!:那像差圖的成績又是如何計算？ANAN：由於相機鏡頭的鏡面為一球面，因此對拍攝的影像會形成一定的變形效應，差別在於好的鏡頭會將變形率減至最低。
以此表格而言，我們計算通過中心點的橫軸和縱軸比，以理想相機來說，不管是望遠或廣角，這個比值應該等同於被拍攝表格的比值。
而其比值的差異就是我們計算評分的標準。
Mr.OH!: 為何QD-13的色卡沒有評分？ANAN：之前採用QD-13的原因在於這套色卡是由KODAK公司所設計的，用於比較色相和飽和度。
但是，由於我們並不知道QD-13上的色塊的正確的色彩組成和製作方式，所以我們沒有辦法製作一個量化的評量標準來正確的告知到底色像差和飽和度為多少。
因此，這特色卡僅有目測成績，而無量化成績。

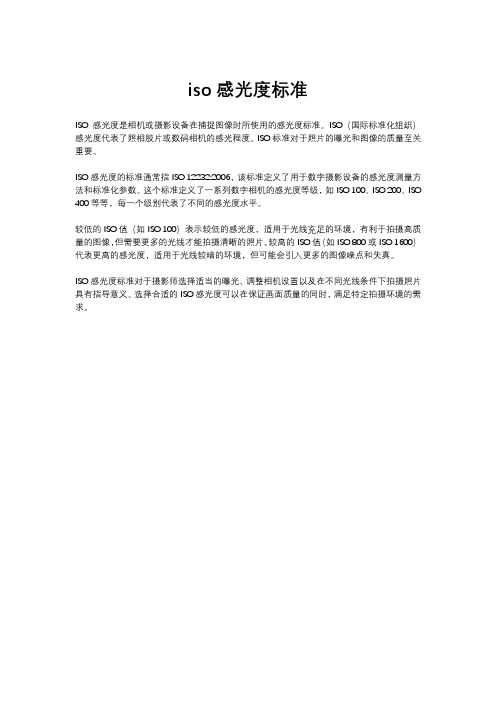

iso感光度标准
ISO感光度是相机或摄影设备在捕捉图像时所使用的感光度标准。
ISO（国际标准化组织）感光度代表了照相胶片或数码相机的感光程度。
ISO标准对于照片的曝光和图像的质量至关重要。
ISO感光度的标准通常指ISO 12232:2006，该标准定义了用于数字摄影设备的感光度测量方法和标准化参数。
这个标准定义了一系列数字相机的感光度等级，如ISO 100、ISO 200、ISO 400等等，每一个级别代表了不同的感光度水平。
较低的ISO值（如ISO 100）表示较低的感光度，适用于光线充足的环境，有利于拍摄高质量的图像，但需要更多的光线才能拍摄清晰的照片。
较高的ISO值（如ISO 800或ISO 1600）代表更高的感光度，适用于光线较暗的环境，但可能会引入更多的图像噪点和失真。
ISO感光度标准对于摄影师选择适当的曝光、调整相机设置以及在不同光线条件下拍摄照片具有指导意义。
选择合适的ISO感光度可以在保证画面质量的同时，满足特定拍摄环境的需求。
ISO12233分辨率测试卡是最被广泛使用的测试卡之一，是测试相机和镜头的解像力必备的测试卡。
但是很多人不知道ISO12233测试卡到底怎么用、测试结果代表了什么涵义，今天，就由英迈吉为大家讲解一下ISO12233分辨率测试卡的使用方法。
1.适用范围CIPA标准DC-003（2003）（以下简称本标准）适用于民用静止照片数码相机以下简称（DSC）。
在产品目录等中记载静止照片的分辨率时，采用本标准规定的测量方法。
2．引用标准及文件在本标准中引用下列标准，它们将购成本标准规定的一部分。
这些引用标准都适用其最新版本（含追加内容）。
ISO12233：2000 Photography-Electronic still-picture cameras - resolution measurementsISO7589:2002 Photography3.术语及定义a）分辨率resolution除锯齿外，可分辨精细图案的极限。
以画面每单位高度的条数来表示。
b）锯齿aliasing采样频率小于图像信号最高频率的2倍时，在采样频率的高次谐波附近会产生带波重叠的噪音。
（新版摄影术语辞典（株）写真工业出版社1988）4．测试图表4.1 ISO12233分辨率测试卡本标准以12233为基础,测试图表（图4.1,以下简称ISO图表）也直接利用ISO12233用图表。
ISO图表中包含各种样式，本标准（视觉分辨率）主要使用其中的水平方向J1、K1；垂直方向的J2、K2；倾斜45度方向的JD、KD等样式。
（ISO12233中记载了3种测量方法、ISO图表的采购方法，请参考9．关于12233。
）使用ISO图表时，不一定直接使用该图表。
也可以剪出必须的部分，并经过重新拼接排列后使用ISO12233主要由美国Sine Patterns公司和Applied Image公司以及日本生产,在中国可以从代理。
4.2 ISO图表中所记载数字的含义摄影时让图表的有效高度（横向长边看图4.1时粗框内侧的高度）正好占满画面,图案的数字*100即为画面中每单位高度的条数.拍摄时不一定要让有效高度占满整个画面,但此时需要进行标定（参考5.2取景构图）.4.3 ISO图表以外的图表也可自己制作并使用与ISO图表相同的图表。
