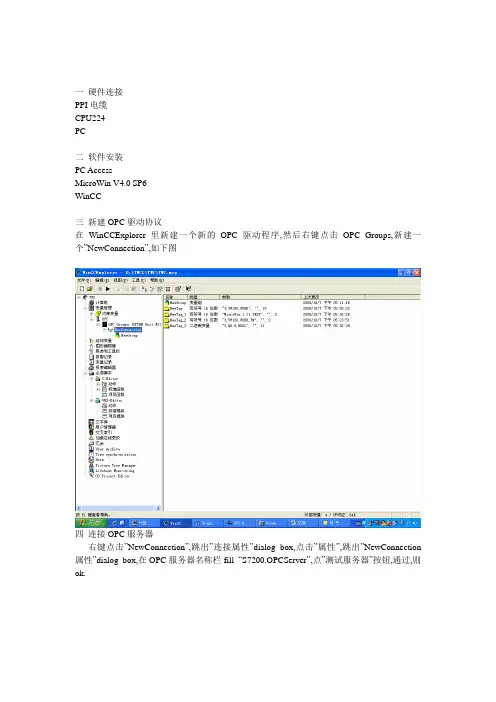

S7-200系列PLC与WINCC通过以太网进行OPC通信

一硬件连接
PPI电缆
CPU224
PC
二软件安装
PC Access
MicroWin V4.0 SP6
WinCC
三新建OPC驱动协议
在WinCCExplorer里新建一个新的OPC驱动程序,然后右键点击OPC Groups,新建一个”NewConnection”,如下图
四连接OPC服务器
右键点击”NewConnection”,跳出”连接属性”dialog box,点击”属性”,跳出”NewConnection 属性”dialog box,在OPC服务器名称栏fill “S7200.OPCServer”,点”测试服务器”按钮,通过,则ok.
接着再接着
再接着点击S7200 OPCSERVER,就可以看到之前在PC Access里建立的变量
注意:如为第三方PLC与WINCC通过OPC通讯,则将“S7200.OPCServer”改成相应品牌的OPC名称即可.具体的名称可先用E:\used soft\simatic里的OPC测试软件”opcquickclient”取得.
五在wincc里建立tag
在WinCC里新建变量,跳出”变量属性”对话框,点击地址”选择”按钮,跳出”NewTag属性”对话框,在条目名称栏内可以有两种填写方式:一种是名称寻址(把之前在PC Access里建立的变量名称填进去);一种是绝对地址(如PLC站地址为3,程序里变量地址为Q0.0,则填写”3,Q0.0,BOOL”即可)
六激活WINCC。

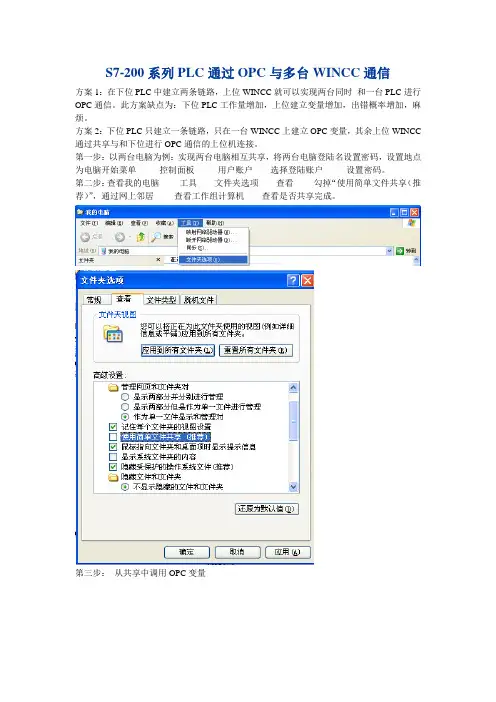

S7-200系列PLC通过OPC与多台WINCC通信
方案1：在下位PLC中建立两条链路，上位WINCC就可以实现两台同时和一台PLC进行OPC通信。

此方案缺点为：下位PLC工作量增加，上位建立变量增加，出错概率增加，麻烦。

方案2：下位PLC只建立一条链路，只在一台WINCC上建立OPC变量，其余上位WINCC 通过共享与和下位进行OPC通信的上位机连接。

第一步：以两台电脑为例：实现两台电脑相互共享，将两台电脑登陆名设置密码，设置地点为电脑开始菜单--------控制面板--------用户账户------选择登陆账户--------设置密码。

第二步：查看我的电脑-------工具------文件夹选项------查看-------勾掉“使用简单文件共享（推荐）”，通过网上邻居-------查看工作组计算机------查看是否共享完成。

第三步：从共享中调用OPC变量
完成。

西門子PLC的以太網通訊及OPC通訊介紹1.以太網通訊CAL有很多地方用到以太網通訊，L2，焊機與PLC間通訊等，表檢的成像原理為：在金屬板帶表面沒有缺陷時，反射的光在明視場下很強，而在暗視場的散射光很弱；如有缺陷，則明視場的光強減弱，而暗視場的光強增加。

根據這個原理，通過檢測攝像頭裡光強的變化，可檢測出材料表面上的一些物理缺陷。

CAL 僅僅用到了它的檢測破孔這一個功能。

下面再來看西門子的以太網通訊，使用以太網通訊處理器可能的連接方式：我們可以看到不同的通訊方式在PLC裏面需要調用不同的功能塊。

像S7-Connection方式連接的，需要調用SFB12/FB12等來讀取發送數據息，而TCP等連接的，需要FC5等來讀取發送數據。

下面簡單介紹下每種連接特點：Send/receive: iso 連接：ISO傳輸服務通過組態連接提供SEND/REVEICE interface服務在以太網上傳輸數據，此時服務使用的是ISO協議。

此通訊速度較快，可是不能實現網絡路由，只能用於局域網通訊。

Send/receive: iso-On-TCP 連接：突破了局域網的限制，可以路由到公網上去；數據重發功能和基於第2層的CRC校驗保證了數據傳輸的完整性和可靠性。

Send/receive: TCP 連接：TCP/IP提供面向連接的數據通訊，數據並不會被打包因而並沒有數據包確認位，在這TCP服務提供了統一的sccket接口到每一個終端，因而數據塊可以整體發送，這裡區別於iso-On-TCP 連接。

Send/receive: UDP連接：UDP提供簡單數據傳輸，無需確認，與TCP同屬第4層協議。

與TCP相比，UDP屬於無連接的協議，數據報文無需確認。

S7通信：S7協議是西門子S7家族的標準通信協議，使用S7應用接口的通信不依賴特定的總線系統（Ethernet,PROFIBUS,MPI）。

接口位於ISO-OSI參考模型的第7層，下面圖模型各層的通信方式。

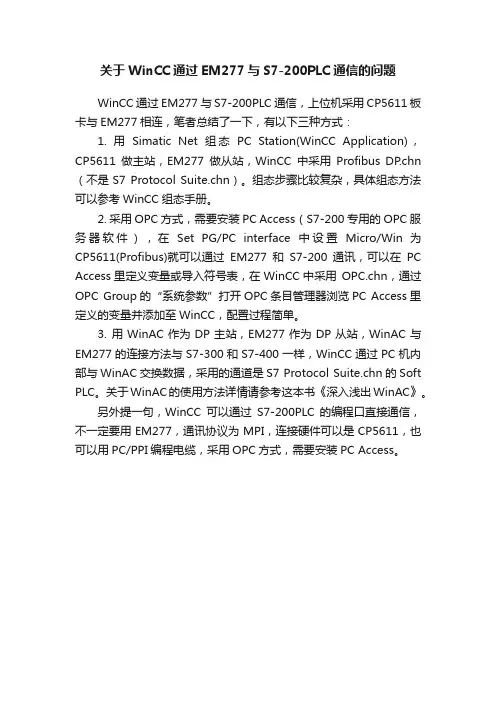

关于WinCC通过EM277与S7-200PLC通信的问题
WinCC通过EM277与S7-200PLC通信，上位机采用CP5611板卡与EM277相连，笔者总结了一下，有以下三种方式：
1. 用Simatic Net组态PC Station(WinCC Application)，CP5611做主站，EM277做从站，WinCC中采用Profibus DP.chn （不是S7 Protocol Suite.chn）。

组态步骤比较复杂，具体组态方法可以参考WinCC组态手册。

2. 采用OPC方式，需要安装PC Access（S7-200专用的OPC服务器软件），在Set PG/PC interface中设置Micro/Win 为CP5611(Profibus)就可以通过EM277和S7-200通讯，可以在PC Access里定义变量或导入符号表，在WinCC中采用OPC.chn，通过OPC Group的“系统参数”打开OPC条目管理器浏览PC Access里定义的变量并添加至WinCC，配置过程简单。

3. 用WinAC作为DP主站，EM277作为DP从站，WinAC与EM277的连接方法与S7-300和S7-400一样，WinCC通过PC机内部与WinAC交换数据，采用的通道是S7 Protocol Suite.chn的Soft PLC。

关于WinAC的使用方法详情请参考这本书《深入浅出WinAC》。

另外提一句，WinCC可以通过S7-200PLC的编程口直接通信，不一定要用EM277，通讯协议为MPI，连接硬件可以是CP5611，也可以用PC/PPI编程电缆，采用OPC方式，需要安装PC Access。

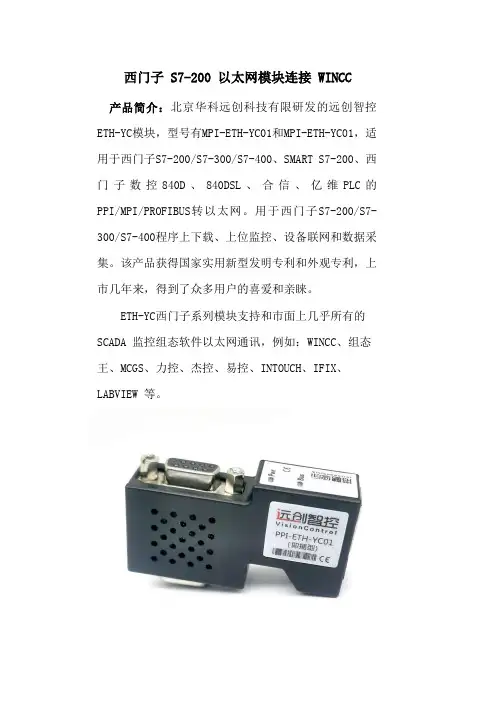

西门子 S7-200 以太网模块连接 WINCC 产品简介：北京华科远创科技有限研发的远创智控ETH-YC模块，型号有MPI-ETH-YC01和MPI-ETH-YC01，适用于西门子S7-200/S7-300/S7-400、SMART S7-200、西门子数控840D、840DSL、合信、亿维PLC的PPI/MPI/PROFIBUS转以太网。

用于西门子S7-200/S7-300/S7-400程序上下载、上位监控、设备联网和数据采集。

该产品获得国家实用新型发明专利和外观专利，上市几年来，得到了众多用户的喜爱和亲睐。

ETH-YC西门子系列模块支持和市面上几乎所有的SCADA 监控组态软件以太网通讯，例如：WINCC、组态王、MCGS、力控、杰控、易控、INTOUCH、IFIX、LABVIEW 等。

PPI-ETH-YC01 模块连接 S7200
西门子S7-200 采用模块连接WINCC，可以采用：WINCC 的TCP 驱动。

采用 WINCC 自带的 TCP/IP 驱动
1、打开 WINCC 软件，新建一个项目，右击【变量管理】，选择
【添加新的驱动程序】选择【SIMATIC S7 Protocol
Suite.chn】文件；
2、右击【TCP/IP】连接，选择【新驱动程序的连接】，定义一个连接名，点击【属性】，在【IP地址】处填入模块的IP 地址，点击【确定】；
3、右击工程栏【变量管理】组下的【TCP/IP】连接，选择【系统参数】，在【单位】选项中的【逻辑设备名称(D)】中选择“TCP/IP->（计算机网卡）”。

【逻辑设备名称(D)】中选择“TCP/IP->（计算机网卡）”。

注意：不要选带auto 的网卡。

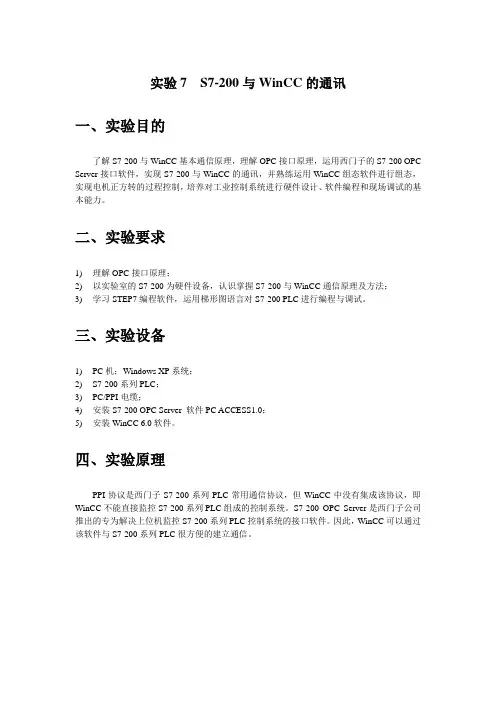

实验7 S7-200与WinCC的通讯一、实验目的了解S7-200与WinCC基本通信原理，理解OPC接口原理，运用西门子的S7-200 OPC Server接口软件，实现S7-200与WinCC的通讯，并熟练运用WinCC组态软件进行组态，实现电机正方转的过程控制，培养对工业控制系统进行硬件设计、软件编程和现场调试的基本能力。

二、实验要求1)理解OPC接口原理；2)以实验室的S7-200为硬件设备，认识掌握S7-200与WinCC通信原理及方法；3)学习STEP7编程软件，运用梯形图语言对S7-200 PLC进行编程与调试。

三、实验设备1)PC机；Windows XP系统；2)S7-200系列PLC；3)PC/PPI电缆；4)安装S7-200 OPC Server 软件PC ACCESS1.0；5)安装WinCC 6.0软件。

四、实验原理PPI协议是西门子S7-200系列PLC常用通信协议，但WinCC中没有集成该协议，即WinCC不能直接监控S7-200系列PLC组成的控制系统。

S7-200 OPC Server是西门子公司推出的专为解决上位机监控S7-200系列PLC控制系统的接口软件。

因此，WinCC可以通过该软件与S7-200系列PLC很方便的建立通信。

五、实验步骤1、编写并下载梯形图将编写好的梯形图，如下图所示，下载到PLC。

图1 电机正转梯形图图2 电机反转梯形图图3 电机停止梯形图当MW20寄存器接收到数据“1”时，电机正转；当MW20寄存器接收到数据“2”时，电机反转；当MW20寄存器接收到数据“0”时，电机停止。

这在后面的OPC服务器与PLC 之间建立链接时将起到重要作用。

1、用PC ACCESS建立OPC服务器(1)打开软件双击打开V1.0 PC ACCESS软件。

如图4所示。

图4 PC ACCESS软件主界面(2)设置PG/PC接口选择Status菜单下的PG/PC Interface 项，选择PC/PPI cable(PPI)通讯接口。

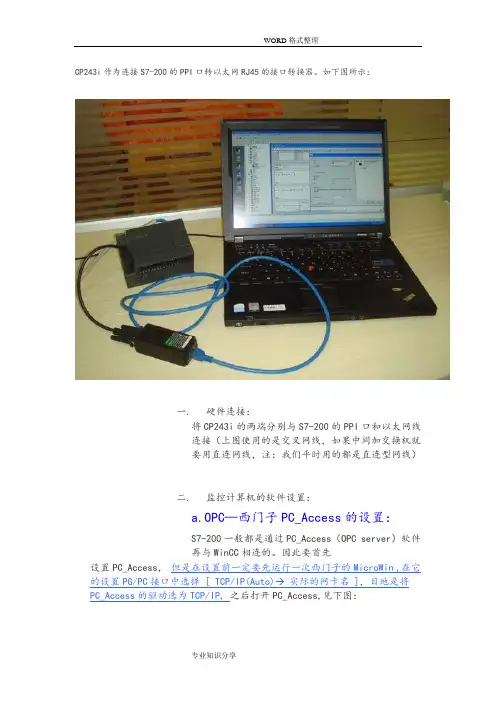

CP243i作为连接S7-200的PPI口转以太网RJ45的接口转换器。

如下图所示：一.硬件连接：将CP243i的两端分别与S7-200的PPI口和以太网线连接（上图使用的是交叉网线，如果中间加交换机就要用直连网线，注：我们平时用的都是直连型网线）二.监控计算机的软件设置：a.OPC—西门子PC_Access的设置：S7-200一般都是通过PC_Access（OPC server）软件再与WinCC相连的。

因此要首先设置PC_Access，但是在设置前一定要先运行一次西门子的MicroWin ,在它的设置PG/PC接口中选择 [ TCP/IP(Auto) 实际的网卡名 ]，目地是将PC_Access的驱动选为TCP/IP, 之后打开PC_Access,见下图：用鼠标右健点击 [ MicroWin(TCP/IP) ],然后用鼠标左键选择 [ 新PLC(N)… ]只要填写 [ IP地址：192 .168 .1 .10 ]（注：这是CP243i转换器的IP地址）,然后直接点击 [ 确认 ] ，进入下图：用鼠标点击 [NewPLC]→新(N) →项目(I) ,如下图所示: 新建项目的对话框：下边做4个例子：（1）名称：ITEM_VB10,地址：VB10,数据类型：BYTE（2）名称：ITEM_Q0_0,地址：Q0.0,数据类型：BOOL（3）名称：ITEM_I0_2,地址：Q0.2,数据类型：BOOL（4）名称：ITEM_MD20,地址：MD20,数据类型：REAL添加完变量后，一定要存一下盘！至于文件名随便写一个或用缺省的也可建立4个ITEM后，用鼠标安下图次序（1）（2）（3）依次点击，就进入了测试状态如果通讯正常，质量显示为good 否则为badb. 西门子WinCC的设置：打开WinCC,新建一个项目[ test_s7_200]:用鼠标右键点击 [变量管理] →添加新的驱动程序(N) →选择 OPC.chn用鼠标右键点击 [OPC Groups (OPCHN Unit #1) ] 选择[ 系统参数 ]用鼠标双击 [ \\<LOCAL> ] ,搜索本机OPC服务器：选择 [ S7200.OPCServer ],再选择 [ 浏览服务器 ] ,选择 [ 下一步 ]将Items栏中内容全部选定，然后点击 [添加条目]选择 [ 是 ]选择 [ 确定 ]选择 [ 完成 ]，之后PC_Access中的变量就来到WinCC中：OK•收藏•引用•Chaily••1楼2009-11-29 22:28:37 支持学习中S7200通过OPC与WINCC、IFIX通讯WINCC和IFIX里都没有PPI驱动，不能直接与S7200的串口通讯。

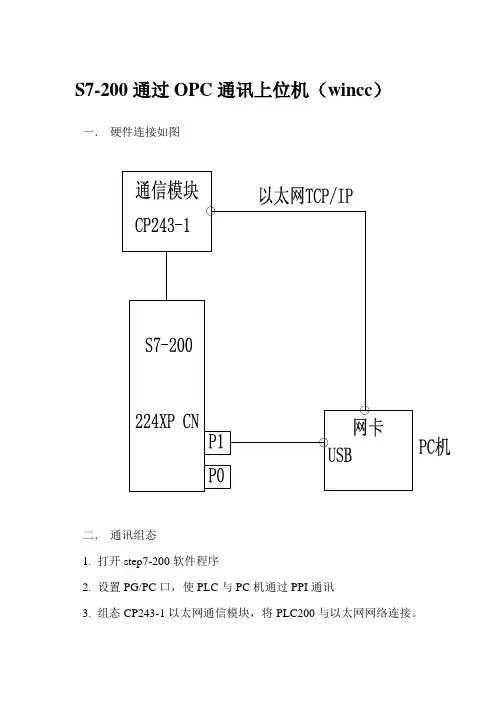

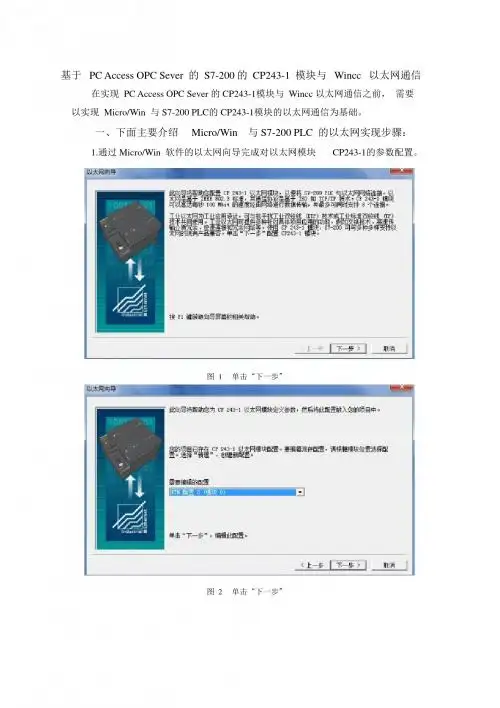

S7-200通过OPC通讯上位机（wincc）一．硬件连接如图二．通讯组态1.打开step7-200软件程序2.设置PG/PC口，使PLC与PC机通过PPI通讯3.组态CP243-1以太网通信模块，将PLC200与以太网网络连接。

如图步骤①．打开以太网②．下一步后点击读取模块③．下一步后如图设置IP地址等④．下一步后为此模块配置1的连接数目（与一个上位机连接）⑤．下一步后如图选择“此为服务器连接”选项，接受所有连接请求。

将CP243-1设置为服务器，WINCC作为客户端读取服务器。

⑥．下一步生成CRC保护⑦．下一步后点击建议地址，将地址选至较大数值（此处是为CP243-1选取储存地址，建议靠后，以免与别的地址冲突）⑧．下一步后完成向导4.建立OPC服务器，在OPC服务器内添加变量，与PLC200地址关联。

①．打开V1.0 PC Access SP3软件后，如图输入符号，寻找相对应项目的符号表。

②．如果需要添加变量，可如图添加。

③．添加后设置相应的符号属性和地址④．测试变量，如图选中变量后点在测试客户机中增加当前项目⑤．下方出现相应测试变量后，点测试客户机状态。

下方显示质量“好”即为接通。

5.WINCC与OPC服务器建立连接①．设置PC机IP地址为192.168.0.2（前面已设置CP243-1地址为192.168.0.3，且网关地址为192.168.0.1，所以此处设置应与CP243-1地址为同一网关，即将上位机与通讯模块处于同一IP地址段）②．打开WINCC，在相应项目中添加通讯驱动，如图添加OPC.chn③．选择OPC服务器，如图添加条目后下一步完成后如图，通讯完成。

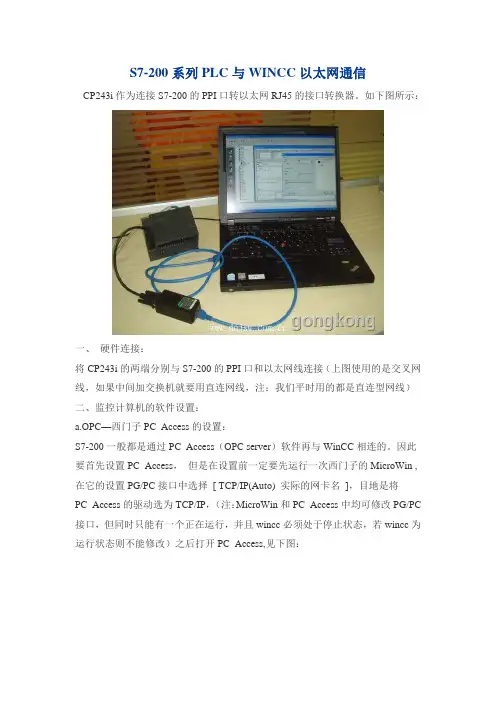

S7-200系列PLC与WINCC以太网通信CP243i作为连接S7-200的PPI口转以太网RJ45的接口转换器。

如下图所示：一、硬件连接：将CP243i的两端分别与S7-200的PPI口和以太网线连接（上图使用的是交叉网线，如果中间加交换机就要用直连网线，注：我们平时用的都是直连型网线）二、监控计算机的软件设置：a.OPC—西门子PC_Access的设置：S7-200一般都是通过PC_Access（OPC server）软件再与WinCC相连的。

因此要首先设置PC_Access，但是在设置前一定要先运行一次西门子的MicroWin ,在它的设置PG/PC接口中选择[ TCP/IP(Auto) 实际的网卡名]，目地是将PC_Access的驱动选为TCP/IP，（注：MicroWin和PC_Access中均可修改PG/PC 接口，但同时只能有一个正在运行，并且wincc必须处于停止状态，若wincc为运行状态则不能修改）之后打开PC_Access,见下图：用鼠标右健点击[ MicroWin(TCP/IP) ],然后用鼠标左键选择[ 新PLC(N)… ]打开PC Access之后，弹出上图，一个新的PLC连接属性窗口，名称自定义，IP 地址和TSAP本地和远程地址需在MicroWin中以太网向导中找寻，如下图：进入MicroWin之后，在工具栏中找到以太网向导，进入以太网设置，如下图：IP地址出现后，按下一步，直到出现配置连接，出现TSAP设置，如下图：将PC_Access,中PLC属性窗口填写正确后，如下图：然后直接点击[ 确认] ，进入下图：用鼠标点击[NewPLC] 新(N) 项目(I) ,如下图所示:下边做4个例子：（1）名称：ITEM_VB10,地址：VB10,数据类型：BYTE（2）名称：ITEM_Q0_0,地址：Q0.0,数据类型：BOOL（3）名称：ITEM_I0_2,地址：Q0.2,数据类型：BOOL（4）名称：ITEM_MD20,地址：MD20,数据类型：REAL添加完变量后，一定要存一下盘！至于文件名随便写一个或用缺省的也可建立4个ITEM后，用鼠标安下图次序（1）（2）（3）依次点击，就进入了测试状态如果通讯正常，质量显示为good 否则为badb. 西门子WinCC的设置：打开WinCC,新建一个项目[ test_s7_200]:用鼠标右键点击[变量管理] à添加新的驱动程序(N) à选择OPC.chn用鼠标右键点击[OPC Groups (OPCHN Unit #1) ] à选择[ 系统参数]用鼠标双击[ \\<LOCAL< a>> ] ,搜索本机OPC服务器：选择[ S7200.OPCServer ],再选择[ 浏览服务器] ,选择[ 下一步]将Items栏中内容全部选定，然后点击[添加条目]选择[ 是]选择[ 确定]选择[ 完成]，之后PC_Access中的变量就来到WinCC中：前两天有一个类似的问题，OPC是必需的，可以用PC Access(7-200专用的OPC，8个连接限制)，也可以用Simaic Net(S7 PLC通用的，最多64个连接)。

WinCC 与S7-200 SMART CPU 的 OPC 通信 WinCC 中没有与S7-200 SMART CPU 通信的驱动，所以 WinCC 与 S7-200 SMART CPU 之间通过以太网的通信，只能通过 OPC 的方式实现。

S7-200 SMART CPU 作为 OPC 的 Sever 端，只需设置 IP 地址即可。

址即可。

上位机作为 OPC 的 Client 端，通过 SIMATIC NET 软件建立 PC Station 来与 S7-200 SMART 通信。

通信。

建立好 PC Station 后，WinCC 中的实现步骤如下：中的实现步骤如下：1. 建立所有WinCC 中要用到的变量首先在 OPC Scout 中建立好所有 WinCC 中要用到的变量，步骤见OPC Scout 测试。

2. 添加新的驱动打开 WinCC 软件新建一个项目，用鼠标右键点击“变量管理”，快捷菜单中选择“打开”。

在打开的“WinCC Configuration Studio ”窗口中，鼠标右键“变量管理”，在快捷菜单中选择“添加新的驱动程序”，添加“OPC ”驱动。

如图1．所示。

示。

图1． 添加一个新的驱动"OPC"3. 在 WinCC 中搜索及添加 OPC Scout 中定义的变量首先用鼠标右键“OPC Groups” ，在快捷菜单中点击“系统参数”。

在弹出“OPC 条目管理器”窗口中，选择“OPC.SimaticNET.1”，然后点击“浏按钮。

览服务器”按钮。

进行搜索。

如图２．所示。

在弹出的“过滤标准”窗口中选择“下一步” 进行搜索。

如图２．所示。

图２．选择服务器浏览图２．选择服务器浏览4. 建立新连接并添加所需变量在变量列表中选择所需要的变量，点“添加条目”按钮添加所需变量，此时会自动要求你建立一个新连接，并将变量添加到这个连接中，如图3．所示。

．所示。

如果需要添加多个变量，按上述步骤重复添加即可。

S与W i n C C以太网的O P C通讯文件管理序列号：[K8UY-K9IO69-O6M243-OL889-F88688]S7-200与W i n C C之间通过以太网的O P C通讯时间：2005-10-14来源：ｉｎｔｅｒｎｅｔ页面功能【字体：】【】【】为了实现S7-200和WinCC之间的以太网通讯，您应该选择OPC方式。

因此，在与WinCC连接之前，您应该先完成S7-200和OPCServer之间的通讯。

1.用鼠标右键点击TagManagement。

2.在快捷菜单中点击AddNewDriver。

1.在文件目录中选择Opc.chn。

2.点击Open按钮。

1.用鼠标右键点击OPCGroups。

2.在快捷菜单中点击SystemParameter。

1.点击OPC.SimaticNET。

2.点击BrowseServer按钮。

1.在变量列表中选择所需要的变量。

2.点击AddItems按钮。

现在您已经可以在CPU和WinCC之间交换数据了。

PLC的通信，可以采用PPI和Profibus两种通信协议之一进行。

1、WinCC与S7-200系列PLC通过Profibus协议进行通信的实现（1）软硬件要求：*PC机，Windows98操作系统；*S7-200系列PLC；*CP5412板卡或者其他同类板卡，例如：CP5611，CP5613；*EM277ProfibusDP模块；*Profibus电缆及接头；*安装CP5412板卡的驱动；*安装WinCC4.0或以上版本；*安装COMProfibus软件。

（2）组态打开SIMATICNET\COMProfibus，新加一个组态，主站为SOFTNET-DP，从站是EM277Profibus-DP。

主站的地址选择从1到126。

从站的地址选择从3到99，与EM277的地址一致。

然后用该软件对从站进行配置：打开从站属性，在Configure选项中，选择8bytesin/8bytesout（可根据实际需要选定）。

WinCC与S7-200SMART的OPC通讯（SIMATICNET）原文作者：张发达 - 西门子数字化工业集团自动化部系统支持WinCC V7.5 SP1集成了SIMATIC NET V16软件，可通过OPC 方式与 S7-200 SMART通讯。

所能支持的最大PLC数量与授权相关。

- SOFTNET-IE S7 Lean : 8个 (此授权WinCC已含)- SOFTNET-IE S7 : 64个(此授权需另外订购)- SOFTNET-IE S7 Extended : 207个(此授权需另外订购)官方公开的技术文档要求安装经典版或博途版 STEP 7 软件，通过建立PC Station的方式实现的，这对仅使用S7-200 SMART的PLC 的用户可能是个头疼的问题。

这儿介绍种更简单的组态方式，无需STEP 7和PC Station具体的步骤如下：OPC服务器端设定•单击“开始”按钮，点击“Siemens Automation-〉SIMATIC-〉Communication Settings。

•在shut down OPC Server下，启动OPC Server。

在OPC protocol selection下使能S7协议•在 Modules目录下，选择通讯网卡••单击COML S7，新建S7连接，设定如下：通讯伙伴为”S7-300/400” (你没看错，就是选这个) IP地址192.168.0.2（S7-200 SMART的IP地址）TSAP设置为03.00或03.01•右键Module启用Enable COML S7 Connectionlists•在弹出的对话框“是否使能COML S7”，选择“Yes”•在“开始”菜单中，搜索并打开STATION CONFIGURATOR。

在Station ConfigurationEditor中，选择Diagnostics”选项，在该诊断区可以查看COML S7连接是否已经激活。

WINCC通过PCACCESSOPC与S7-200（SMART200）通
讯步骤
WINCC通过PC ACCESS OPC与S7-200(SMART 200)通讯步骤由于WINCC并未提供与S7-200直接通讯的驱动，SIEMENS提供了专用于S7-200的opc软件PC ACCESS，可以用于PC上位软件与S7-200通讯时OPC 协议做中间转换，WINCC自然也可以使用。

软件和硬件列表
1、S7-200 CPU，实验型号：CPU224XP CN
2、笔记本电脑，已经安装好STEP7 MicroWin和WINCC V6.2
3、编程适配器PC ADAPTER 订货号：6ES7-972-0CB20-0XA0
4、PC ACCESS V1.01 软件，并安装到电脑上。

如果CPU是SMART 200, 那么编程软件和PC ACCESS 软件版本相应升级，按操作过程是一样的。

WINCC通过PC ACCESS OPC与S7-200(SMART 200)通讯步骤首先，通过设定通讯接口道PC ADAPTER(PPI)，联机搜索到CPU 更新项目中的plc类型。

建立符号表变量，连接到MW0。

另外将符号表的原中文表名改为英文。

后面可以多次看到这个英文名，如果中文，这些地方都有可能产生不兼容错误。

所以尽量避免。

包括变量名也尽量躲开使用中文命名。

编制简单的累加程序。

然后项目保存为S7-200.MWP, 并下装到CPU。

— 1—。

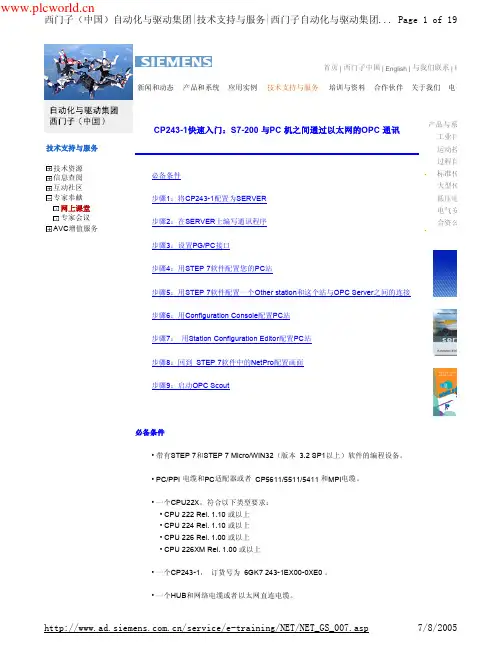

多个S7-200 站通过SIMATIC NET OPC Server 建立S7连接与WinCC 之间进行通信配备 CP 243-1 的 CPU 22x 可与其它 S7-200、S7-300 和 S7-400 系统及 OPC 服务器进 行通信。

除 STEP 7 Micro/WIN 连接外，最多还可以建立 8 个连接。

例：PC 站 IP ：192.168.0.46 本地TSAP ：10.11对应S7-200 IP ：192.168.0.47 本地TSAP ：11.11对应S7-200 IP ：192.168.0.48 本地TSAP ：12.11对应S7-200 IP ：192.168.0.49 本地TSAP ：13.11对应S7-200 IP ：192.168.0.50 伙伴(远程) TSAP ：10.00 例：CP 243-1 IP ：192.168.0.47 本地TSAP ：10.00 远程TSAP ：10.11 例：CP 243-1IP ：192.168.0.48本地TSAP ：10.00远程TSAP ：11.11IP ：192.168.0.49 本地TSAP ：10.00 远程TSAP ：12.11 IP ：192.168.0.50 本地TSAP ：10.00 远程TSAP ：13.11实现通信之前要求有下列组件：S7-200部分•STEP 7 - Micro / WIN 3.2 + SP1或更高版本(截至2013年最新版本为4.0 SP9) 注：用高版本打开的项目无法用低版本打开，即不能向下兼容。

•PC/PPI电缆或一个带MPI电缆的CP 5611/5511•或PC Adapter USB (与S7-200通讯方法见S7-200配置步骤1))•下列类型的CPU 22x- 不低于1.10版本的CPU 222或- 不低于1.10版本的CPU 224或- 不低于1.00版本的CPU 226或- 1.00 或更高版本的CPU 226XM•CP 243-1(6GK7 243-1-1EX00-0XE0)PC站部分•拥有Ethernet网卡的PC•SIMATIC NET CD 07/2001(截至2013年最新NET版本WinXP下支持2008版本，Win7 32bit、64bit下支持2010版本)•WinCC V5.1或更高版本(截至2013年最新WinCC版本为7.2)•带网络连接电缆的集线器或直接连接电缆一）S7-200端配置步骤：1）通过PC Adapter USB配置CP 243-1：注：由于现在PC机COM口非常少，在此仅介绍使用PC Adapter USB连接S7-200配置CP 243-1。

S7-200与W i n C C的通信实现一、整体方案二、PCstation方式1．在micro/win中进行设置，用以太网配置向导来生成cp243-1的模块在设置本地和对方的TASP:传输访问节点，即双方通讯的ID。

LOCAL和PARTERNER的概念：对那一方进行配置哪一方就作为LOCAL。

TASP(TransportServiceAccessPoint)地址是通信连接地址它,包括两部分中数据的含义: AB.CD：AB可以任意定义；C表示机架号，CPU200默认为0，PCStation默认为1；D表示OPCServer的槽号，必须与PCStationEditor中配置一致。

第一部分：通信连接号，如10。

第二部分：CP243-1模块安装在S7-200的机架/槽号，如“00”代表CP243-1安装在0号机架0号槽（即CPU之后的第一个模块。

此处中的地址，不能在程序中被占用。

完成以太网模块的组态，在200的程序快的“调用子模快”中进行调用。

2.将本机配置为PCStation站打开StationConfigurationEditor工具，操作如下图所示：3．在STEP7中插入PCSTATION组态，并设置合适的IP地址。

PCStation:IEGeneral,SWV6.2，OPCServer,SWV6.1注意：PCStation的名字为上面配置时,使用的名字(OPC_CP243),IP地址为PCStation的地址，即本机地址。

注意：将连接设置为内部连接(表示PCstation与STEP7安装在同一台机器上)。

（1）通过SetPG/PCInterface改变连接（2）通过设置ConfigurationConsole在SIMATICNet>>ConfigurationConsole中设置Configurationmode（一般默认为该模式），并将Accespoints设置为内部连接。

4．在STEP7中插入otherStation组态(s7-200)5．在STEP7的NETPRO中建立S7连接将OtherStation挂到IndustiralEhernet上面，指定的IP地址为S7-200地址，即配置CP243-1时使用的地址。
