丝锥寿命管理规定_(1)

  • 格式：xls
  • 大小：28.50 KB
  • 文档页数：1

5.2 丝锥保管方法
使用专用柜来保管装有各部品的丝锥盒子,以及1~5万的残数管理盒.如下简图示: 丝锥残数管理盒:如M2.6 1万残数 2万残数 3万残数 4万残数 5万残数 保管盒子例子: 品番
丝锥 种类
311-1943-01 M2.0 M2.6 M4 20 M5 4
个数 放置处
5.3 丝锥寿命数量记录方法
每个部品加工的数量如实记录在<<攻牙寿命管理表>>上,根据丝锥的寿命标准一一计算出残余寿命数,并且如实 记录好丝锥的折断/磨损/交换的记录,由助理确认.
6 相关记录
6.1 《攻牙寿命管理表》 6.2 《螺纹检查记录表》 樊毅虹 一条功
页码：
2/2
更改符号 更改时间 更改描述 更改人 审核 作成 审核 批准
4 丝锥寿命更换标准
5.1 SECC材质(所攻产品材料)： 每生产60000PCS更换一次。 5.2 SUS 材质(所攻产品材料)： 5.3 AL 材质(所攻产品材料)： 每生产40000PCS更换一次。 每生产80000PCS更换一次。
5.4 丝锥磨损确认：①每次生产安装前丝锥作业段外观缺损时,②攻牙生产首件螺纹检查NG时.③生产中时段螺纹塞 规精度检查确认NG时,如有磨损必须联络更换。
5 工作程序
5.1 管理方法
以部品番号为单位,每个部品所要用的丝锥分别用盒装好,于盒上写上相应的部品名称,丝锥种类及数量隔开标识, 根据生产记录,其中丝锥符合上寿命更换标准的话就补上,并记录寿命管理数,如中途断丝锥或磨损时,要在新丝锥上作 标识,且附图说明各丝锥的编号,另放在相应型号的丝锥残数管理盒里(从1万~5万),断后或磨损后的丝锥就从相应的残 数盒中拿出更换,如断后或磨损后的丝锥还剩28000PCS就补上残数为3万的丝锥.
管理文件
标题：丝锥寿命管理方法
1 目的
编 号 版本号
MD-P011-A 第一版
为保证公司攻牙丝锥的正常管理使用，保证丝锥在其使用寿命内正确使用，保证丝锥保持良好的使用状态。
2 适用范围
适用.1 冲压部：根据管理方法管理所用丝锥及做好相关记录，并保证管理方法的正常进行。 3.2 品证部：负责对此管理方法的正确实施及生产出的产品进行检测判定。

合集下载

常用丝攻寿命

常用丝攻寿命

頭壽命為螺紋孔的數量,sop制定的絲攻和鉆頭 壽命要經過換算. 2. 制作SOP初版時,以上表所列的絲攻和鉆頭壽命來制定壽命. 3. 由于各機種的壽命並不完全相同,有些牙深特深,壽命會有所下降. 故在SOP升版時,根據實際的壽命進行修訂. 4. 絲攻要求每次在攻完最后一牙后進行刀具檢測一次
加工鎂合金時絲攻 的壽命(穴數) 加工鋁合金時絲攻 的壽命(穴數)
鉆頭規格 Φ0.75 Φ0.9 Φ1.1 Φ1.3 Φ1.4 Φ1.6 Φ2.1 Φ2.2 Φ2.5 Φ2.9 Φ3.3 Φ4.2 Φ5.0 Φ6.8 Φ10.5 Φ2.3 Φ5.1 Φ8.7
加工鎂合金時鉆 頭的壽命(穴數)
加工鋁合金時鉆 頭的壽命(穴數)
50,000 80,000 100,000 100,000 100,000 120,000 150,000 150,000 150,000 200,000 200,000 200,000 200,000 200,000 200,000 150,000 200,000 200,000
40,000 64,000 80,000 80,000 80,000 96,000 120,000 120,000 120,000 160,000 160,000 160,000 160,000 160,000 160,000 120,000 160,000 160,000
各種常用絲攻鉆頭預估壽命一覽表
附件二
NO. 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 絲攻規格 M1.0*0.25 M1.2*0.25 M1.4*0.3 M1.6*0.35 M1.7*0.35 M2.0*0.4 M2.5*0.45 M2.6*0.45 M3.0*0.5 M3.5*0.6 M4.0*0.7 M5.0*0.8 M6.0*1.0 M8.0*1.25 M12*1.5 4-40UNC 1/4"20 UNC 3/8-32UNEF
丝锥寿命

丝锥寿命

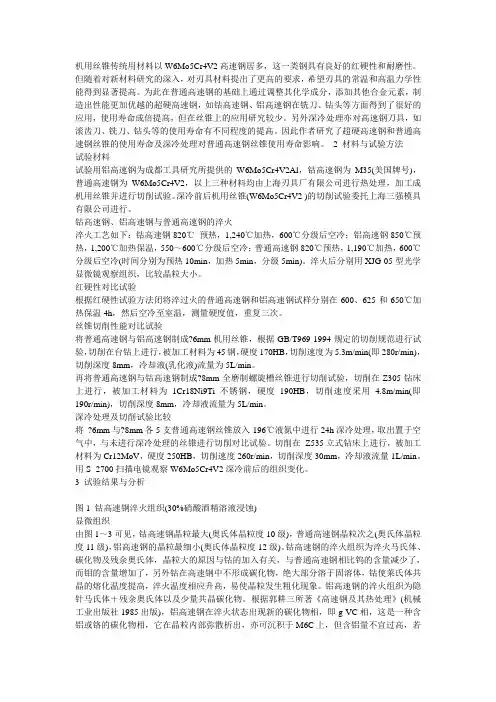

机用丝锥传统用材料以W6Mo5Cr4V2高速钢居多，这一类钢具有良好的红硬性和耐磨性。

但随着对新材料研究的深入，对刃具材料提出了更高的要求，希望刃具的常温和高温力学性能得到显著提高。

为此在普通高速钢的基础上通过调整其化学成分，添加其他合金元素，制造出性能更加优越的超硬高速钢，如钴高速钢、铝高速钢在铣刀、钻头等方面得到了很好的应用，使用寿命成倍提高，但在丝锥上的应用研究较少。

另外深冷处理亦对高速钢刀具，如滚齿刀、铣刀、钻头等的使用寿命有不同程度的提高。

因此作者研究了超硬高速钢和普通高速钢丝锥的使用寿命及深冷处理对普通高速钢丝锥使用寿命影响。

2 材料与试验方法试验材料试验用铝高速钢为成都工具研究所提供的W6Mo5Cr4V2Al，钴高速钢为M35(美国牌号)，普通高速钢为W6Mo5Cr4V2，以上三种材料均由上海刃具厂有限公司进行热处理，加工成机用丝锥并进行切削试验。

深冷前后机用丝锥(W6Mo5Cr4V2 )的切削试验委托上海三强模具有限公司进行。

钴高速钢、铝高速钢与普通高速钢的淬火淬火工艺如下：钴高速钢820℃预热，1,240℃加热，600℃分级后空冷；铝高速钢850℃预热，1,200℃加热保温，550～600℃分级后空冷；普通高速钢820℃预热，1,190℃加热，600℃分级后空冷(时间分别为预热10min，加热5min，分级5min)。

淬火后分别用XJG-05型光学显微镜观察组织，比较晶粒大小。

红硬性对比试验根据红硬性试验方法闭将淬过火的普通高速钢和铝高速钢试样分别在600、625和650℃加热保温4h，然后空冷至室温，测量硬度值，重复三次。

丝锥切削性能对比试验将普通高速钢与铝高速钢制成?6mm机用丝锥，根据GB/T969-1994规定的切削规范进行试验，切削在台钻上进行，被加工材料为45钢，硬度170HB，切削速度为5.3m/min(即280r/min)，切削深度8mm，冷却液(乳化液)流量为5L/min。

丝锥报废标准

丝锥报废标准

丝锥报废标准丝锥是一种常用的工具，在工业生产和机械加工中有广泛的应用。

然而，在使用过程中，由于各种原因导致丝锥出现损坏或磨损的情况是不可避免的。

为了保证工作效率和产品质量，我们需要对丝锥的报废标准有一个明确的了解。

本文将从丝锥损坏的原因、报废标准以及一些相关参考内容进行介绍。

首先，我们来探讨一下丝锥损坏的原因。

丝锥是一种用于切削螺纹的工具，因此在使用过程中会受到很大的压力和摩擦力。

常见的丝锥损坏的原因包括：1. 锋利度下降：随着使用次数的增加，丝锥的刀刃会变钝，无法切削出理想的螺纹。

2. 刀齿磨损：丝锥的刀齿容易磨损，造成切削力不均匀，甚至断裂。

3. 环境腐蚀：丝锥在潮湿环境或者受到化学物质的腐蚀时，容易产生锈迹，影响切削效果和工作寿命。

4. 锥角产生变化：由于工作中的意外碰撞或者操作不当，丝锥的锥角可能会发生变化，导致工作时无法规整切削。

接下来，我们来介绍一些常见的丝锥报废标准。

一般来说，当丝锥达到以下任意一项标准时，通常会被判定为报废：1. 刀刃或刀齿磨损严重，无法正常切削螺纹或切削效果差。

2. 锥角变化超过了规定的范围，影响切削精度和质量。

3. 丝锥柄部存在严重的损坏或者断裂。

4. 锈迹过多，无法恢复锋利度和切削效果。

5. 经过维修后仍无法恢复正常使用状态。

最后，我们来介绍一些关于丝锥报废标准的参考内容。

这些参考内容可以帮助我们判断丝锥是否需要报废，以及如何正确进行丝锥的维护和保养：1. 标准和规范：根据行业的标准和规范，可以了解到丝锥的使用寿命、报废标准以及维护保养要求等详细信息。

2. 厂家指南：丝锥厂家通常会提供操作手册或者维护指南，其中包含了丝锥的报废标准和维护保养方法。

3. 经验交流：参与行业内的讨论或者与同行交流，可以了解到其他人的经验和观点，有助于正确判断丝锥的使用寿命和维护保养。

4. 定期维护：定期检查和维护丝锥，包括清洁、上油、及时更换损坏丝锥等，可以延长丝锥的使用寿命。

5. 精细切削：在使用丝锥时，正确选择切削条件，避免过度切削或者过度施加压力，有助于减少丝锥的损坏和磨损。

丝锥寿命管理规定-(1)

丝锥寿命管理规定-(1)

1万残数2万残数3万残数4万残数5万残数品番丝锥种类M2.0M2.6M4M5个数204放置处页码：1/1更改符号更改时间更改人审核5.1 管理方法以部品番号为单位,每个部品所要用的丝锥分别用盒装好,于盒上写上相应的部品名称,丝锥种类及数量隔开标识,根据生产记录,其中丝锥符合上寿命更换标准的话就补上,并记录寿命管理数,如中途断丝锥或磨损时,要在新丝锥上作标识,且附图说明各丝锥的编号,另放在相应型号的丝锥残数管理盒里(从1万~5万),断后或磨损后的丝锥就从相应的残数盒中拿出更换,如断后或磨损后的丝锥还剩28000PCS就补上残数为3万的丝锥.311-1943-01保管盒子例子:丝锥残数管理盒:如M2.6 5.2 丝锥保管方法使用专用柜来保管装有各部品的丝锥盒子,以及1~5万的残数管理盒.如下简图示:5.3 丝锥寿命数量记录方法6 相关记录6.1 《攻牙寿命管理表》JL/SOP4-04版本号第一版1 目的指导性文件丝锥寿命管理方法编 号 为保证公司攻牙丝锥的正常管理使用，保证丝锥在其使用寿命内正确使用，保证丝锥保持良好的使用状态。

4 丝锥寿命更换标准5.1 铝 材质(所攻产品材料)： 每生产60000PCS更换一次。

2 适用范围适用于公司内部精加工攻牙工程的丝锥管理。

3 职责3.1 精加工部：根据管理方法管理所用丝锥及做好相关记录，并保证管理方法的正常进行。

3.2 品质部：负责对此管理方法的正确实施及生产出的产品进行检测判定。

5.2 丝锥磨损确认：①每次生产安装前丝锥作业段外观缺损时,②攻牙生产首件螺纹检查NG 时.③生产中时段螺纹塞规精度检查确认NG 时,如有磨损必须联络更换。

批准5 工作程序更改描述审核6.2 《螺纹检查记录表》作成每个部品加工的数量如实记录在<<攻牙寿命管理表>>上,根据丝锥的寿命标准一一计算出残余寿命数,并且如实记录好丝锥的折断/磨损/交换的记录,由助理确认.。
