一、矿井通风总阻力的计算原则 1、如果矿井服务年限不长(10~20年),选择达到设计产量后通风容易和困难两个时期分别计算其通风阻力;若矿井服务年限较长(30~50年),只计算头15~25年左右通风容易和困难两个时期的通风阻力。
为此,必须先绘出这两个时期的通风网路图。
2、通风容易和通风困难两个时期总阻力的计算,应沿着这两个时期的最大通风阻力风路,分别计算各段井巷的通风阻力,然后累加起来,作为这两个时期的矿井通风总阻力。
最大通风阻力风路可根据风量和巷道参数(断面积、长度等)直接判断确定,不能直接确定时,应选几条可能最大的路线进行计算比较。
3、矿井通风总阻力不应超过2940 Pa。
4、矿井井巷的局部阻力,新建矿井(包括扩建矿井独立通风的扩建区)宜按井巷摩擦阻力的10%计算;扩建矿井宜按井巷摩擦阻力的15%计算。
二、 二、矿井通风总阻力的计算方法三、 1、通风摩擦阻力计算公式如下:四、h=α×L×P×Q2/S3 (21)五、式中:六、h——通风摩擦阻力,七、Pa;八、α——井巷摩擦阻力系数,N.S2/m4;九、L——井巷长度,m;十、P——井巷净断面周长,m;十一、Q——通风井巷的风量,m3/s;十二、S——井巷净断面面积,m2。
十三、经计算,通风容易时期通风阻力为660.69Pa,通风困难时期通风阻力为1445.99Pa。
通风容易时期及困难时期通风摩擦阻力计算详见表21。
表21十四、矿井通风容易/困难时期阻力计算表十五、容易时期十六、巷道名称十七、支护方式十八、阻力系数α(NS2/m4)十九、净周长P(m)二十、巷道长L(m)二十一、 断面S(㎡)二十二、风速V(m/s)二十三、风量Q(m3/s)二十四、通风阻力h(Pa)二十五、 进风斜井二十六、锚喷 0.01 11.40 157.00 8.20 3.17 26.00 18.65二十七、进风斜井 锚喷 0.01 11.40 168.00 8.20 1.95 16.00 7.56二十八、 甩道及机轨一石门 锚喷 0.01 12.70 150.00 10.90 2.84 31.00 9.90 二十九、材料运输斜巷 锚喷 0.01 8.57 30.00 5.14 3.31 17.00 3.83 10502三十、运输巷 金支 0.02 10.00 780.00 5.94 2.86 17.00 161.33三十一、10502工作面 单体 0.04 12.00 120.00 6.11 2.78 17.00 65.68三十二、10502回风巷 金支 0.02 10.00 630.00 5.94 2.86 17.00 130.31三十三、 甩道及回风石门 锚喷 0.01 9.34 140.00 6.10 5.08 31.00 38.75三十四、 风井 锚喷 0.01 11.40 187.00 8.20 7.68 63.00 125.83三十五、 引风道 砌碹 0.00 9.50 25.00 5.30 11.89 63.00 12.66三十六、 小计 574.51三十七、局部阻力 按摩擦阻力的15%计算 86.18三十八、合计 660.69三十九、困难时期 巷道名称 支护方式 阻力系数α(NS2/m4) 净周长P(m) 巷道长L(m) 断面S(㎡) 风速V(m/s) 风量Q(m3/s) 通风阻力h(Pa) 主平硐 锚喷 0.01 11.40 590.00 12.40 3.15 39.00 37.56 492水平运输大巷 锚喷 0.01 11.40 270.00 12.40 3.15 39.00 17.19 采区下车场及绕道 锚喷 0.01 9.20 120.00 6.10 5.74 35.00 41.71 三采区轨道上山 锚喷 0.01 11.40 360.00 8.20 4.63 38.00 91.36 三采区轨道上山 锚喷 0.01 11.40 110.00 8.20 2.20 18.00 6.26 甩道及机轨石门 锚喷 0.01 12.70 50.00 10.90 3.76 41.00 7.01 30506运输巷 金支 0.02 10.00 1100.00 7.00 2.43 17.00 139.02 30506工作面 单体 0.04 11.40 120.00 5.72 2.97 17.00 65.68 30506回风巷 金支 0.02 10.00 1100.00 7.00 2.43 17.00 139.02 回风石门 锚喷 0.01 9.34 100.00 6.10 8.03 49.00 69.16 三采区回风上山 锚喷 0.01 11.80 360.00 10.00 6.30 63.00 138.25 风井 锚喷 0.01 11.40 607.00 8.20 8.41 69.00 489.96 引风道 砌碹 0.00 9.50 25.00 5.30 13.02 69.00 15.19 小计 1257.38 局部阻力 按摩擦阻力的15%计算 188.61 合计 1445.99 2、矿井不同时期的等积孔计算 矿井通风等积孔 A=1.19Q/h1/2…………………………(22) A——等积孔(m2) Q——矿井总风量(m3/s) h——矿井总风压(Pa)。
通风管道沿程阻力计算选用表:08K508-1《通风管道沿程阻力计算选用表》国家建筑标准设计图集适用于工业及民用建筑低、中、高压通风空调工程常用风管的沿程阻力计算选用。
本图集主要包括各类风管、如薄钢板法兰矩形风行风管、螺旋风管、玻纤复合风管、聚氨酯风管、玻镁风管的实测数据经拟合推导出的沿程阻力计算公式,及上述风管在不同风速及断面组合下的沿程阻力计算表。
目录:编制总说明钢板风管计算表钢板风管特性及选用要点薄钢板法兰矩形风管绝对粗糙度薄钢板法兰矩形风管沿程阻力计算表(1~3.4m/s)薄钢板法兰矩形风管沿程阻力计算表(3.6~6.0m/s)薄钢板法兰矩形风管沿程阻力计算表(6.5~13.0m/s)薄钢板法兰矩形风管沿程阻力计算表(13.5~20.0m/s)螺旋风管沿程阻力计算表(1~3.4m/s)螺旋风管沿程阻力计算表(3.6~6.0m/s)螺旋风管沿程阻力计算表(6.5~13.0m/s)螺旋风管沿程阻力计算表(13.5~20.0m/s)玻纤风管计算表玻纤风管特性及选用要点玻纤风管(一)绝对粗糙度玻纤风管(一)沿程阻力计算表(1~3.4m/s)玻纤风管(一)沿程阻力计算表(3.6~6.0m/s)玻纤风管(一)沿程阻力计算表(6.5~13.0m/s) 玻纤风管(一)沿程阻力计算表(13.5~20.0m/s) 玻纤风管(二)绝对粗糙度玻纤风管(二)沿程阻力计算表(1~3.4m/s)玻纤风管(二)沿程阻力计算表(3.6~6.0m/s)玻纤风管(二)沿程阻力计算表(6.5~13.0m/s) 玻纤风管(二)沿程阻力计算表(13.5~20.0m/s) 玻纤风管(三)绝对粗糙度玻纤风管(三)沿程阻力计算表(1~3.4m/s)玻纤风管(三)沿程阻力计算表(3.6~6.0m/s)玻纤风管(三)沿程阻力计算表(6.5~13.0m/s) 玻纤风管(三)沿程阻力计算表(13.5~20.0m/s) 聚氨酯复合风管计算表聚氨酯复合风管特性及选用要点聚氨酯复合风管绝对粗糙度聚氨酯复合风管沿程阻力计算表(1~3.4m/s) 聚氨酯复合风管沿程阻力计算表(3.6~6.0m/s) 聚氨酯复合风管沿程阻力计算表(6.5~13.0m/s)聚氨酯复合风管沿程阻力计算表(13.5~20.0m/s) 玻镁风管计算表玻镁风管特性及选用要点玻镁风管(一)绝对粗糙度玻镁风管(一)沿程阻力计算表(1~3.4m/s)玻镁风管(一)沿程阻力计算表(3.6~6.0m/s)玻镁风管(一)沿程阻力计算表(6.5~13.0m/s)玻镁风管(一)沿程阻力计算表(13.5~20.0m/s) 玻镁风管(二)绝对粗糙度玻镁风管(二)沿程阻力计算表(1~3.4m/s)玻镁风管(二)沿程阻力计算表(3.6~6.0m/s)玻镁风管(二)沿程阻力计算表(6.5~13.0m/s)玻镁风管(二)沿程阻力计算表(13.5~20.0m/s) 土建风道计算表土建风道特性及选用要点土建风道沿程阻力计算表(1~3.4m/s)土建风道沿程阻力计算表(3.6~8.0m/s)土建风道沿程阻力计算表(8.5~15.0m/s)图集编制方法。
通风管道阻力计算对于空调通风专业来说,我们最终的目的是让整个系统达到或接近设计及业主的要求。
对于整套空调系统而言主要应该把握几个关键的参数:风量、温度、湿度、洁净度等。
可见无论空调是否对新风做处理,我们送到房间的风量是一定要达到要求。
否则别的就更不用考虑了。
管道内风量主要是由风管内阻力影响的。
风管内空气流动的阻力有两种,一种是由于空气本身的粘滞性及其与管壁间的摩擦而产生的沿程能量损失,称为摩擦阻力或沿程阻力;另一种是空气流经风管中的管件及设备时,由于流速的大小和方向变化以及产生涡流造成比较集中的能量损失,称为局部阻力。
下边为标准工况且没有扰动的情况下的计算,如实际不是标准工况且有扰动需要进行修正。

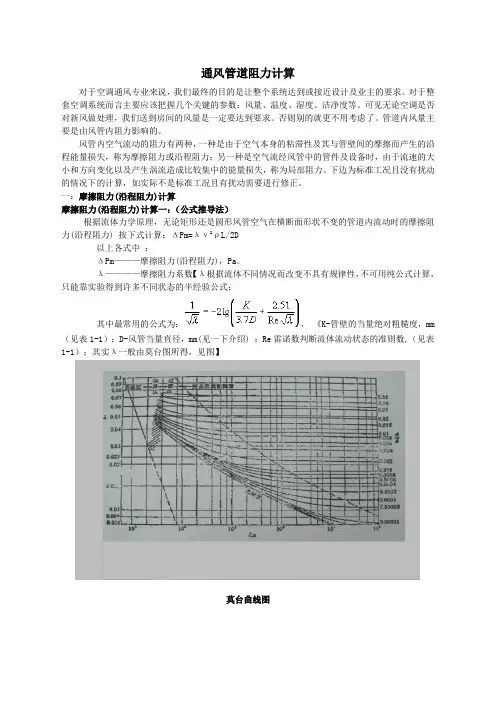

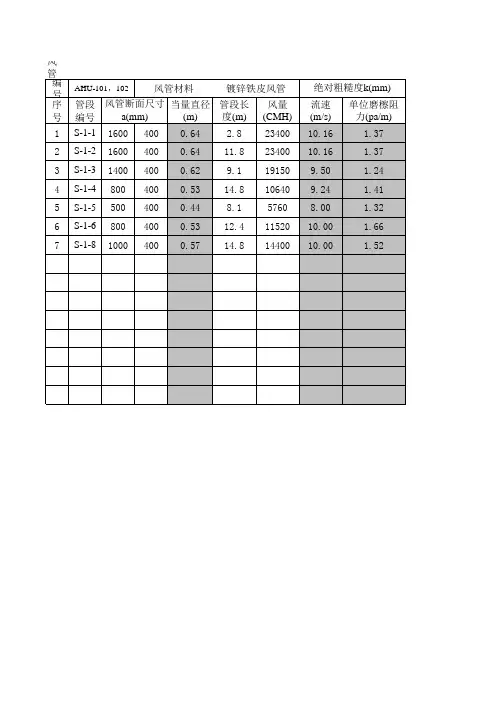

一:摩擦阻力(沿程阻力)计算摩擦阻力(沿程阻力)计算一:(公式推导法)根据流体力学原理,无论矩形还是圆形风管空气在横断面形状不变的管道内流动时的摩擦阻力(沿程阻力) 按下式计算:ΔPm=λν2ρL/2D以上各式中:ΔPm———摩擦阻力(沿程阻力),Pa。
λ————摩擦阻力系数【λ根据流体不同情况而改变不具有规律性,不可用纯公式计算,只能靠实验得到许多不同状态的半经验公式:其中最常用的公式为:,《K-管壁的当量绝对粗糙度,mm (见表1-1);D-风管当量直径,mm(见一下介绍) ;Re雷诺数判断流体流动状态的准则数,(见表1-1);其实λ一般由莫台图所得,见图】莫台曲线图表1-1 一般通风管道中K、Re、λ的经验取值类别材料新装风管K值旧用风管K值新装风管Re值旧用风管Re值新装风管λ值旧用风管λ值工业通风镀锌板(常用)0.15 0.17 8×1042×104查图查图材料K值范围Re值范围λ值范围镀锌板0.15-0.18 8×103 -9×1040.017-0.034PVC、PP板0.01-0.05 5×104 -4×1060.010-0.025玻璃钢板、0.2-0.3 6×103 -6×1040.024-0.045ν————风管内空气的平均流速,m/s; 【其中ν=Q/F;Q为管内风量m3/S,F为管道断面积M2 ;其中矩形风管F=a×b;圆形风管F=πD2 /4,一般设计也直接选风速见表1-2】表1-2 一般通风系统中常用空气流速(m/s)类别风管材料干管支管室内进风口室内回风口新空气入口工业建筑通风薄钢板6--14 2--8 1.5—3.5 2.5—3.5 5.5--6.5ρ————空气的密度,Kg/m3;【在压力B0=101.3kPa、温度t0=20℃、一般情况下取ρ=1.205Kg/m3; 见表1-3】温度(℃)密度(Kg/m3)温度(℃)密度(Kg/m3)0 1.239 35 1.1465 1.270 40 1.12810 1.248 50 1.09315 1.226 60 1.06020 1.205 70 1.02925 1.185 80 1.00030 1.165 90 0.973L ———风管长度,m 【横断面形状不变的管道长度】D———风管的当量直径,m; 【矩形风管流速当量直径:;流量当量直径:;圆形风管D为风管直径】摩擦阻力(沿程阻力)计算二:(比摩阻法)由以上计算看出计算V和D较容易而计算λ难度很大,所以我们选择查表更合适快捷。
关于通风管道阻力的计算与公式和方法通风管道阻力是指空气在管道内流动过程中所克服的运动阻力,计算和求解通风管道阻力是工程设计中非常重要的一项内容。
下面将介绍通风管道阻力的计算公式和方法。
一、计算公式:通风管道阻力的计算公式一般可以分为两种情况:对于圆形管道,采用简化计算公式;对于非圆形管道,一般采用雷诺数公式或进口流量公式。
1.圆形管道的简化计算公式:(1)流量公式:Q=πd²V/4其中,Q为流量,d为管道直径,V为流速。
(2)雷诺数公式:Re=dVρ/μ其中,Re为雷诺数,ρ为空气密度,μ为空气动力粘度。
(3)彭伯托公式:ΔP=KQ²其中,ΔP为管道阻力,K为阻力系数,Q为流量。
2.非圆形管道的计算公式:非圆形管道的计算公式相对复杂,一般需要根据具体的几何形状和流速情况进行求解。
二、计算方法:通风管道阻力的计算方法主要有以下几种:1.试算法:试算法是通过对不同管道直径和流速的组合进行试算,根据实测数据绘制函数曲线,然后通过函数曲线来计算阻力。
这种方法相对简单易行,适用于不需要精确计算的情况。
2.实测法:实测法是通过在实际通风系统中进行流量和压力的实测,然后根据实测数据来计算阻力。
这种方法的计算结果较为准确,但需要实际设备和条件的支持。
3.数值模拟法:数值模拟法是利用计算机进行数值模拟,通过对通风系统进行建模,并利用数值方法求解流场和压力场分布,从而计算阻力。
这种方法的计算结果精度较高,但需要一定的计算资源和专业软件的支持。
4.经验公式法:经验公式法是通过总结和归纳大量实测数据,得出经验公式来计算阻力。
这种方法适用于一般工程设计情况下的快速计算,但精度相对较低。
三、影响因素:通风管道阻力的计算还需要考虑一些影响因素,如管道长度、管道直径、流速、管道材料、管道内壁粗糙度等。
不同的影响因素会对通风管道阻力产生不同程度的影响,因此在计算阻力时需要综合考虑。
综上所述,通风管道阻力的计算需要根据具体的管道形状和流动条件选择合适的计算公式和方法,并考虑影响因素来进行精确计算。
