《4.1光的直线传播》作图题专题练习题

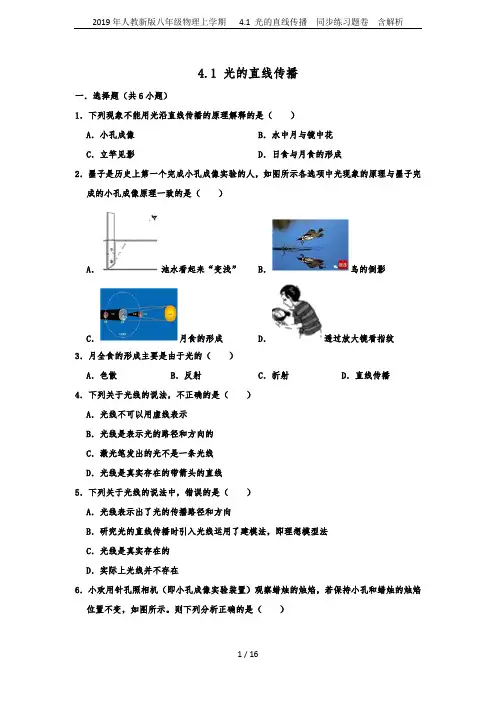

4.1 光的直线传播一．选择题（共6小题）1．下列现象不能用光沿直线传播的原理解释的是（）A．小孔成像B．水中月与镜中花C．立竿见影D．日食与月食的形成2．墨子是历史上第一个完成小孔成像实验的人，如图所示各选项中光现象的原理与墨子完成的小孔成像原理一致的是（）A．池水看起来“变浅”B．鸟的倒影C．月食的形成D．透过放大镜看指纹3．月全食的形成主要是由于光的（）A．色散B．反射C．折射D．直线传播4．下列关于光线的说法，不正确的是（）A．光线不可以用虚线表示B．光线是表示光的路径和方向的C．激光笔发出的光不是一条光线D．光线是真实存在的带箭头的直线5．下列关于光线的说法中，错误的是（）A．光线表示出了光的传播路径和方向B．研究光的直线传播时引入光线运用了建模法，即理想模型法C．光线是真实存在的D．实际上光线并不存在6．小欢用针孔照相机（即小孔成像实验装置）观察蜡烛的烛焰，若保持小孔和蜡烛的烛焰位置不变，如图所示。

则下列分析正确的是（）A．若内筒位置不变，半透明膜上烛焰的像是正立的B．若内筒位置不变，半透明膜上烛焰的像是放大的C．若向右拉动内筒，半透明膜上烛焰的像将变小D．若向左推动内筒，半透明膜上烛焰的像将变亮二．填空题（共13小题）7．以下物体：①太阳；②月亮；③闪闪发光的宝石；④正在放映的电影屏幕；⑤萤火虫；⑥烛焰，其中属于光源的是。

（填序号）8．春节晚会上，一群风华少女用精美绝伦的舞蹈把我国佛文化中的“千手观音”演绎得淋漓尽致，给人以美的熏陶，善的启迪。

（1）佛光普照，梵音如丝，聆听脱俗乐音。

佛光是舞蹈者手上的金属饰品发出的，金属饰品（填“是”或“不是”）光源（2）舞台上云雾缭绕，宛如天庭，它们是干冰时吸热导致空气中的水蒸气遇冷而产生的效果。

（填物态变化）9．在①太阳②月亮③点燃的蜡烛④霓虹灯⑤正在放映的电影幕布⑥水母⑦白炽灯中，属于人造光源的是；属于自然光源的有。

（填序号）10．在灯光下靠近墙的地方，用手做各种姿态，在墙上会形成手影，这说明了。

1人教版初中物理八年级上册4.1《光的直线传播》练习题一、填空题1、光在同种均匀介质中是沿_________传播的。

工程师们常用激光束引导掘进机，使掘进机沿_________前进，就是利用了激光在均匀介质中沿直线传播。

2、光在真空中的传播速度是____________m/s 。

某人看到闪电后8秒钟才听到雷声，打雷处和某人间的距离是_____________ 。

3、射击瞄准的要领是“ 三点一线”，这是利用了光的__________________的性质。

4、“举杯邀明月，对影成三人”，这里的三“人”其中的一“人”是由于光的直线传播形成的_________。

5、2012年6月6日出现了百年一遇的“金星凌日”天文现象，地球上的观测者可以在太阳表面上看见一个小黑点（实际上是金星遮住了太阳的一部分），这种现象的形成是由于光的_______________造成的。

6、如右图所示，精美绝伦的舞蹈“千手观音”给人以美的享受。

观众看不见领舞者身后站着的其他舞蹈演员，这是因为光是沿__________ 传播的。

二、选择题（ ）7、下列物体都属于光源的一项是A ．太阳、镜子、灯笼鱼B ．萤火虫、水母、太阳C ．恒星、钻石、蜡烛D ．火把、萤火虫、月亮（ ）8、太阳光垂直照射到一很小的正方形小孔上，在地面上产生光斑的形状是A ．圆形的B ．正方形的C ．不规则的D ．成条形的（ ）9、晴天，树荫下的地面上出现的圆形光斑是A ．太阳的像B ．太阳的影子C ．树叶的影子D ．树叶的像 （ ）10、2011年1月4日下午6点8分至23分，X 射线太空望远镜拍摄到了美丽震慑的日环食。

当发生日环食时，透过茂密的树叶，在树下地面上形成的亮斑是A ．圆环形的B ．圆形的C ．树叶形的D ．小孔的形状（ ）11、夜晚，当你沿着街道走近街灯，再从街灯下走远，则你的影子的长度变化情况是A ．一直变长B ．一直变短C ．先变长后变短D ．先变短后变长 （ ）12、下列现象中不能用光的直线传播来解释的是A ．一叶遮目不见泰山B ．在平静的水面上形成树木的倒影C ．日食、月食现象D ．我们不能看到站在墙后的人（ ）13、下列现象中不能用光的直线传播来解释的是A ．日食和月食B ．影子的形成C ．小孔成像D ．发生雷电时，先看到闪电后听到雷声 （ ）14、一个站立的同学通过一个小孔成像，则在小孔后屏上成的像是A ．倒立实像B ．正立实像C ．倒立虚像D ．正立虚像2（ ）15、光在空气、水、玻璃中传播的速度大小，按由小到大的顺序排列为A ．空气、水、玻璃B ．玻璃、水、空气C ．水、空气、玻璃D ．水、玻璃、空气（ ）16、有一个同学学习了光的传播后，举了四个例子，说明光在均匀介质中是沿直线传播的，其中有一个例子举得不正确，这个例子是A ．影子B ．太阳落到地平线下还能看见C ．小孔成像D ．看不见不透明体后面的东西（ ）17、太阳光透过玻璃射进屋的过程中，光速将A ．变大B ．先变大后变小C ．变小D ．先变小后变大 （ ）18、运动会上，关于终点计时员开始计时的说法中，正确的是A ．听枪声开始计时，因为枪声听得清B ．看白烟开始计时，因为烟雾看得清C ．看白烟开始计时，因为光速比声速快D ．听枪声和看白烟都可以计时 （ ）19、如下短句或词语涉及到的知识与光的直线传播无关的是A ．立竿见影B ．一叶障目C ．鱼翔浅底D ．三点对一线 （ ）20、在下图所示的四种情景中，属于光的直线传播的是三、作图题21、 如图所示，小孔前有一物体AB ，请画出AB 经过小孔成像的光路图，并在光屏MN 上标出AB 所成的像四、简答题22、汽车的前灯为什么安装在车头的下部，而不安在顶部?23、假如光的传播速度减小为原来的十万分之一，世界将会发生哪些变化?写出几个合理的场景。

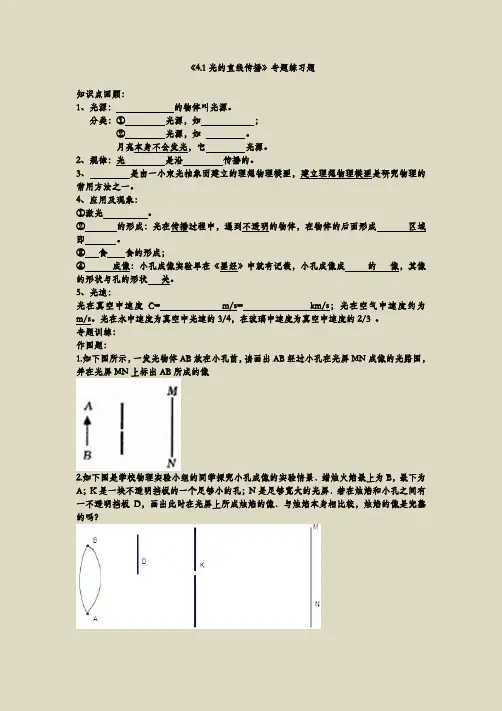

《4.1光的直线传播》专题练习题知识点回顾：1、光源：的物体叫光源。

分类：①光源，如；②光源，如。

月亮本身不会发光，它光源。

2、规律：光是沿传播的。

3、是由一小束光抽象而建立的理想物理模型，建立理想物理模型是研究物理的常用方法之一。

4、应用及现象：①激光。

②的形成：光在传播过程中，遇到不透明的物体，在物体的后面形成区域即。

③食食的形成；④成像：小孔成像实验早在《墨经》中就有记载，小孔成像成的像，其像的形状与孔的形状关。

5、光速：光在真空中速度C= m/s= km/s；光在空气中速度约为m/s。

光在水中速度为真空中光速的3/4，在玻璃中速度为真空中速度的2/3 。

专题训练：作图题：1.如下图所示，一发光物体AB放在小孔前，请画出AB经过小孔在光屏MN成像的光路图，并在光屏MN上标出AB所成的像2.如下图是学校物理实验小组的同学探究小孔成像的实验情景．蜡烛火焰最上为B，最下为A；K是一块不透明挡板的一个足够小的孔；N是足够宽大的光屏．若在烛焰和小孔之间有一不透明挡板D，画出此时在光屏上所成烛焰的像．与烛焰本身相比较，烛焰的像是完整的吗？3.如下图所示，为一点光源，作出竖直放置的物体在地面上的影子．并用大括号标出影长．4.如下图所示，一束平行太阳光垂直水平地面MN射下，A为小塑料球。

若塑料球在竖直平面内沿下图中圆形虚线轨迹运动，请在下图乙框中画出塑料球的影子在地面上运动的轨迹。

5.请你模拟成语“坐井观天”画出井中的青蛙看到天的范围。

（A点是青蛙位置）6.下图示为“坐井观天”的示意图，设点E为青蛙的眼睛，请利用光的直线传播知识作出青蛙看到天空范围的光路图.7如下图所示，太阳光竖直向下照射，一不透明的圆柱体竖直悬于空中，请右侧的在虚线框中画出从竖直方向看到的圆柱体在水平地面上的影子的大致形状。

新甫中学九年级物理。

4.1光的直线传播一、单选题1．下列说法不正确的是A．人体正常体温为37℃B．15℃空气中的声速为340m/sC．光在真空中传播的速度为3.0×105km/sD．水的沸点总是100℃2．阳光透过密密的树叶在地面上形成一个个圆形的“光斑”是（）A．树叶的影子B．太阳的像C．太阳的影子D．树叶间的空隙的像3．下列物体属于光源的是（）A．闪闪发光的钻石B．皎洁的月亮C．波光粼粼的湖面D．璀璨的霓虹灯4．早在战国时期，我国古代著名教育家、思想家墨子就在研究小孔成像的现象。

如图所示，若用蜡烛作为光源，在木板上钻一个小孔，发现光线透过小孔在墙壁上形成像，下列说法正确的是（）A．经过调节，像的大小不可能等于物的大小B．木板上的小孔若是方孔，成像情况不会受到影响C．保持蜡烛和墙位置不变，将木板向靠近墙的方向移动，蜡烛在墙上的像会变大D．蜡烛在墙上形成的像是正立的虚像5．下列知识结构中，正确的是：（）A．异同点蒸发沸腾不同点发生地点液体表面液体内部B．C．D．A．A B．B C．C D．D6．以下研究方法与通过蜡烛火焰的情况来判断声音是否可以传递能量的研究方法相同的是（）A．研究声音的传播时进行的真空铃实验B．研究光的直线传播时引入光线C．研究影响声音响度与振幅的关系时采用控制钢尺长度不变来控制音调D．研究通过乒乓球跳动的远近反映出振幅大小7．关于光的现象，下面说法正确的是A ．开凿大山隧道时，用激光引导掘进方向是运用光的直线传播道理B ．当物体表面发生漫反射时，光线射向四面八方，不遵守光的反射定律C ．渔民叉鱼时，将鱼叉对准看到的“鱼”叉去可以叉到鱼D ．太阳光是由红、黄、蓝三种色光组成的8．蜡烛火焰通过一个三角形的小孔在光屏上成了一个像，这个像的形状是（ ） A ．与火焰形状相同，正立B ．与火焰形状相同，倒立C ．与三角形形状相同，正立D ．与三角形形状相同，倒立9．下面现象中不能说明光是直线传播的是（ ）A ．影子的形成B ．小孔成像C ．闪电后才听到雷声D ．看不见高墙后在的物体10．夜晚，人们仰望天空，有时能看到闪烁的人造地球卫星，地球赤道处有一观察者，在日落4小时后看到一颗人造地球卫星从赤道正上方高空中经过，设地球半径为R ，则这颗人造地球卫星距赤道地面的高度至少为（ ）A ．2RB ．RC ．2RD ．4R二、填空题11．小孔成像是由于 形成的,像是 (填“正立”或“倒立”)的．在其他条件不变的情况下,将物体远离小孔,像将 .(填“变大”“变小”或“不变”)12．电闪雷鸣时，我们总是先看到闪电后听到雷声，说明光速比声速 （选填“大”或“小”）。

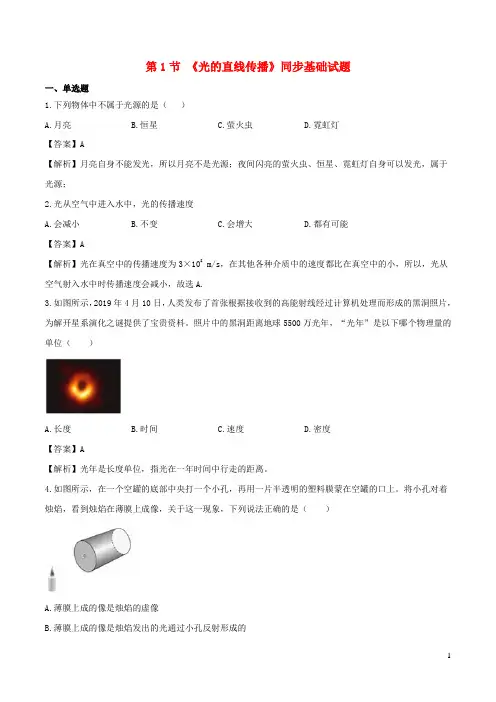

第1节《光的直线传播》同步基础试题一、单选题1.下列物体中不属于光源的是（）A.月亮B.恒星C.萤火虫D.霓虹灯【答案】A【解析】月亮自身不能发光，所以月亮不是光源；夜间闪亮的萤火虫、恒星、霓虹灯自身可以发光，属于光源；2.光从空气中进入水中，光的传播速度A.会减小B.不变C.会增大D.都有可能【答案】A【解析】光在真空中的传播速度为3×108 m/s，在其他各种介质中的速度都比在真空中的小，所以，光从空气射入水中时传播速度会减小，故选A.3.如图所示，2019年4月10日，人类发布了首张根据接收到的高能射线经过计算机处理而形成的黑洞照片，为解开星系演化之谜提供了宝贵资枓。

照片中的黑洞距离地球5500万光年，“光年”是以下哪个物理量的单位（）A.长度B.时间C.速度D.密度【答案】A【解析】光年是长度单位，指光在一年时间中行走的距离。

4.如图所示，在一个空罐的底部中央打一个小孔，再用一片半透明的塑料膜蒙在空罐的口上。

将小孔对着烛焰，看到烛焰在薄膜上成像，关于这一现象，下列说法正确的是（）A.薄膜上成的像是烛焰的虚像B.薄膜上成的像是烛焰发出的光通过小孔反射形成的C.薄膜上成的像是烛焰的影子D.薄膜上成的像是烛焰发出的光沿着直线传播形成【答案】D【解析】将小孔对着烛焰，小明看到薄膜上看到一个倒立的实像，这是由于烛焰发出的光沿着直线传播形成的。

故选D.5.太阳光通过树叶间的空隙，在地上形成许多圆形的光斑，这些圆形光斑是（）A.树叶的虚像B.树叶的实像C.太阳的虚像D.太阳的实像【答案】D【解析】树阴下的地面上出现的圆形光斑，是太阳光通过浓密的树叶中的小孔所成的太阳的像，是实像，是由光的直线传播形成的.故选D.6.某市中学九年级组织学生进行春季郊游活动，下列他们欣赏到的景色，其中与“立竿见影”现象原理相同的是（）A.平静湖边，倒影可见B.山间小溪，清澈见底C.林荫树下，光斑点点D.雨过天晴，彩虹出现【答案】C【解析】“立竿见影”是由于光的直线传播形成的。

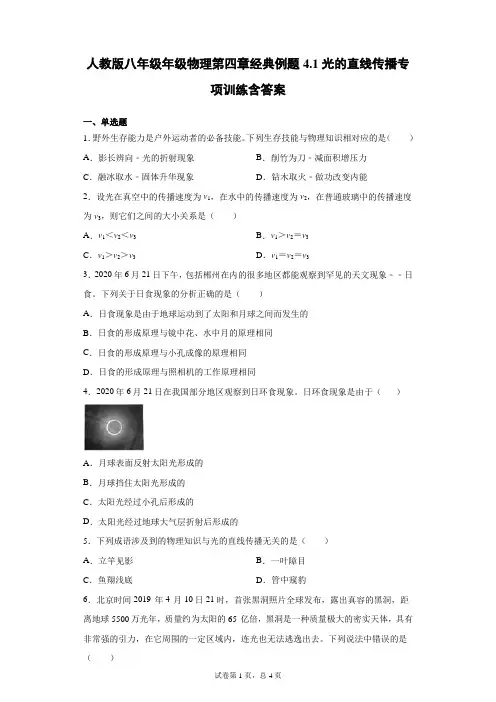

人教版八年级年级物理第四章经典例题4.1光的直线传播专项训练含答案一、单选题1．野外生存能力是户外运动者的必备技能。

下列生存技能与物理知识相对应的是（）A．影长辨向﹣光的折射现象B．削竹为刀﹣减面积增压力C．融冰取水﹣固体升华现象D．钻木取火﹣做功改变内能2．设光在真空中的传播速度为v1，在水中的传播速度为v2，在普通玻璃中的传播速度为v3，则它们之间的大小关系是（）A．v1＜v2＜v3B．v1＞v2＝v3C．v1＞v2＞v3D．v1＝v2＝v33．2020年6月21日下午，包括郴州在内的很多地区都能观察到罕见的天文现象﹣﹣日食。

下列关于日食现象的分析正确的是（）A．日食现象是由于地球运动到了太阳和月球之间而发生的B．日食的形成原理与镜中花、水中月的原理相同C．日食的形成原理与小孔成像的原理相同D．日食的形成原理与照相机的工作原理相同4．2020年6月21日在我国部分地区观察到日环食现象。

日环食现象是由于（）A．月球表面反射太阳光形成的B．月球挡住太阳光形成的C．太阳光经过小孔后形成的D．太阳光经过地球大气层折射后形成的5．下列成语涉及到的物理知识与光的直线传播无关的是（）A．立竿见影B．一叶障目C．鱼翔浅底D．管中窥豹6．北京时间2019 年4 月10日21时，首张黑洞照片全球发布，露出真容的黑洞，距离地球5500万光年，质量约为太阳的65 亿倍，黑洞是一种质量极大的密实天体，具有非常强的引力，在它周围的一定区域内，连光也无法逃逸出去。

下列说法中错误的是（）A．光年是长度单位B．黑洞的密度非常大C．黑洞强大的引力是分子间的引力D．人眼无法直接看见黑洞内部二、填空题7．在模拟日食、月食的实验中，王老师画了图示。

如果地球上观察到日食，这些人应该是位于__________（选填“甲”或“乙”）处，此时月亮在__________处（选填“A”、“B”或“C”）。

8．为了探究树荫下光斑的成因，小明设计了开有菱形状孔（边长约为5cm）的卡片甲正对太阳光如图，并用另一张卡片乙紧贴在甲上沿箭头方向水平移动，观察距卡片50cm 且与甲平行放置的光屏上光斑的变化情况，发现光斑开始是菱形的，然后逐渐变小，但形状与孔一样，亮度______（填“变亮”、“变暗”或“不变”）。

4.1 光的直线传播一．选择题1．作为2020年最值得期待的天文现象﹣﹣“日环食”天文景观如图所示，于6月21日“夏至日”下午在天空上演。

在我们美丽的一八校园也能观察到。

这次日环食是21世纪有史以来发生日食时间最长的一次，这样的日环食也被称为“金边日食”，发生这种天文现象时，太阳、地球和月亮的位置关系是（）A．太阳﹣﹣地球﹣﹣月亮B．地球﹣﹣太阳﹣﹣月亮C．月亮﹣﹣太阳﹣﹣地球D．地球﹣﹣月亮﹣﹣太阳2．以下关于光的说法中正确的是（）A．蜡烛属于光源B．小孔成像所成的像与孔的形状有关C．光年是时间单位D．发生日食时，月亮在太阳和地球中间3．夜晚，小明沿着平直公路AB经过路灯，他头部的影子在地面上行进的轨迹可能是（）A．沿着CD B．沿着EF C．沿着GH D．沿着JK4．太阳光通过树叶间的空隙，在地上形成许多圆形的光斑，这些圆形光斑是（）A．树叶的虚像B．太阳的实像C．太阳的虚像D．树叶的实像5．早在战国时期，我国古代著名教育家、思想家墨子就在研究小孔成像的现象。

如图所示，他用蜡烛作为光源，在木板上钻了一个小孔，发现透过小孔的光能在墙壁上形成一个倒立的像。

下列说法正确的是（）A．小孔成的像是正立的像，遵循光沿直线传播原理B．保持蜡烛和墙的位置不变，将木板向靠近墙的方向移动，蜡烛在墙上的像会变大C．木板上的小孔可以是三角形的D．蜡烛在墙上成的像是虚像6．在甲、乙两图中（）A．甲图表示月食的成因，乙图表示日食的成因B．甲图表示日食的成因，乙图表示月食的成因C．两图都表示日食的成因D．两图都表示月食的成7．根据你的经验，下列图中情景与客观实际相符的是（）A．B．C．D．8．在探究“小孔成像的高度与像距是否有关”的实验中，所用的实验装置如图所示。

将物体AB和小孔的位置固定，多次改变屏的位置，记录的像距和像的高度如下表。

根据表中数据可得出“像的高度与像距有关”的结论，则从表中提取的能得出该结论的信息是（）像距s/cm 4.0 6.08.0像的高度h/cm 2.0 3.0 4.0A．像的高度与像距成反比B．像距变化，像的高度变化C．像的高度与像距成正比D．每组数据，像距都是像的高度的2倍9．雷雨天气，我们总是先看到闪电后听到雷声，原因是（）A．光速大于声速B．光速小于声速C．真空不能传播声音D．闪电产生的地方离我们较近10．为了探究树荫下光斑的成因，小明设计了开有菱形状孔（边长约为5厘米）的卡片甲正对太阳光，并用另一张卡片乙紧贴在甲上沿箭头方向水平移动，观察距卡片50cm且与甲平行放置的光屏上光斑的变化情况，下列实验现象记录错误的是（）A．光斑未变成圆形前，光斑的形状与孔的形状相同B．光斑未变成圆形前，光斑的亮度逐渐变暗C．光斑变成圆形后，其大小不变D．光斑变成圆形后，光斑的亮度逐渐变暗11．如图所示，从左到右依次摆放蜡烛、小孔、光屏，则下列说法正确的是（）A．若孔的形状为方形，像的形状将变成方形B．只将蜡烛向右移，光屏上仍会出现清晰的像C．蜡烛向上移动，光屏上蜡烛的像也向上移动D．只将光屏向左移，光屏上的像将变暗12．下列各种现象中，不能用光的直线传播来解释的是（）A．成语“一叶障目”所包含的物理道理B．排纵队时，每个人都只能看到自己前方的一个人，队就排直了C．发生雷电时，总是先看到闪电后听到雷声D．树荫中常有因太阳照射形成的明亮的小圆斑13．2019年11月11日晚至12日凌晨，罕见的“水星凌日”现象震撼上演，在地球上部分地区可以观察到。

第1节、《光的直线传播》练习题班级：姓名：完成情况：一、填空题1. 光同种均匀介质中沿；真空中的光速是 m/s.2. 如图是人们拍摄到的日偏食现象，形成这种奇观是由于光是传播的，也说明光（填“能”或“不能”）在真空中传播．第2题图第3题图3．如图所示，小明想通过A、B两张纸片上的小孔看见烛焰，他应将烛焰、两个小孔和人眼调到上，这样操作的依据是．操作过程中他还在B纸片上看到了一个烛焰的像，这个像是（填“正立”或“倒立”）的．二、选择题4．下列不属于光源的是 ( )A．发光的萤火虫 B．发光的电灯 C．晚上的月亮 D．点燃的蜡烛5．下列有关声与光的说法中正确的是 ( )A.“声”和“光”总是沿直线传播B．光在空气中的传播速度约为340m/sC．“蟋蟀在鸣叫”说明蟋蟀是声源；“金光闪闪”说明金子是光源D．超声波和次声波的传播都需要介质6．光在下列几种介质中，传播速度最大的是 ( )A．空气 B．水 C．玻璃 D．真空7. 打雷时，总是先看到闪电，后听到雷电，这是因为（）A. 打雷时，总是先发生闪电，后发生雷声B．打雷时，闪电和雷声虽同时发生，但人耳比人眼反应慢C．打雷时，闪电和雷声虽同时发生，但光传播得比声音快D．打雷时，闪电发生的地点和雷声发生的地点离人的距离不同8. 在开运动会时，请你做终点计时员，你看发令员的枪冒烟开始计时，还是听到枪声开始计时 ( )A．看枪冒烟，因为烟雾看得清B．听到枪声，因为枪声听得清C．看枪冒烟，因为光速比声速大得多D．看枪冒烟，因为光的传播不需要时间9. 下列现象中，不属于光的直线传播的是 ( )A．射击瞄准时一定要“三点一线” B．皮影戏C．水中的倒影 D．一叶障目，不见森林10. 如图所示，晚上某人在马路上从远处走近一盏路灯，经过之后再走远的过程中，其影子的长度变化的情况是 ( )A．先变长后变短 B．先变短后变长 C．逐渐变短 D．逐渐变长第10题图第11题图11. 小明同学在课外用易拉罐做成如图所示的装置做小孔成像实验，如果易拉罐底部有一个很小的三角形小孔，则他在半透明纸上看到的像是 ( ) A．蜡烛的正立像 B．蜡烛的倒立像 C．三角形光斑 D．圆形光斑12. 如图甲枯井中的青蛙位于井底0点“坐井观天”，青蛙通过井口观察范围正确的光路图是乙图中的( )第12题图13. 在小明一篇关于“嫦娥计划”的作文中，他设想了宇航员在月球上的活动：“夜晚，宇航员李明用手电筒照亮了月球上一块空地，宇航员张华随着音响播放的乐曲声在空地上翩翩起舞”，关于这两个设想，以下评论正确的是 ( ) A．第一个设想存在科学性错误 B．第二个设想存在科学性错误C．两个设想都存在科学性错误 D．两个设想都没有科学性错误三、作图题14. 室内一盏电灯通过墙上两个小洞，透出两条细小光束，如图所示．请根据这墙两条光束的方向确定室内电灯的位置S．第14题图 第15题图 15.如图所示，小孔前有一物体AB ．请画出AB 经过小孔成像的光路图，并在光屏MN 上标出AB 所成的像//B A ．参考答案1.直线传播；81032.沿直线；能3.同一直线；光在空气中沿直线传播；倒立4.C5.D6.D7.C8.C9.C 10.B 11.B 12.A 13.B14. 15.。

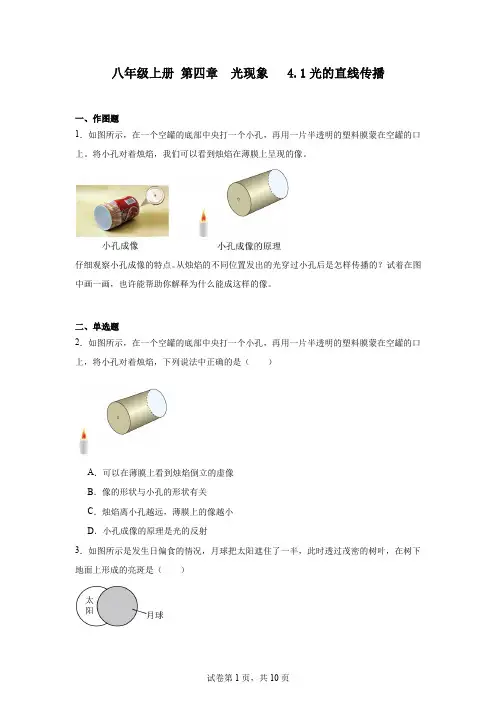

八年级上册第四章光现象 4.1光的直线传播一、作图题1．如图所示，在一个空罐的底部中央打一个小孔，再用一片半透明的塑料膜蒙在空罐的口上。

将小孔对着烛焰，我们可以看到烛焰在薄膜上呈现的像。

仔细观察小孔成像的特点。

从烛焰的不同位置发出的光穿过小孔后是怎样传播的？试着在图中画一画，也许能帮助你解释为什么能成这样的像。

二、单选题2．如图所示，在一个空罐的底部中央打一个小孔，再用一片半透明的塑料膜蒙在空罐的口上，将小孔对着烛焰，下列说法中正确的是（）A．可以在薄膜上看到烛焰倒立的虚像B．像的形状与小孔的形状有关C．烛焰离小孔越远，薄膜上的像越小D．小孔成像的原理是光的反射3．如图所示是发生日偏食的情况，月球把太阳遮住了一半，此时透过茂密的树叶，在树下地面上形成的亮斑是（）A．月牙形的B．圆形的C．树叶形的D．小孔的形状4．如图所示，将易拉罐的顶部剪去，蒙上一层半透明纸，再在罐底部开一个小孔，用它做小孔成像实验，观察物体，下列说法中错误．．的是（）A．像与物上下颠倒，左右相反B．透明纸上成的像是虚像C．在半透明纸距小孔不变的情况下，物体离得越远，像就越小D．在物体距小孔不变的情况下，半透明纸与小孔间距离越大，像也越大5．夏日中午，阳光透过浓密树叶，在树荫下会留下点点光斑。

仔细观察这些光斑，会发现很多光斑呈现圆形，它们呈现圆形的原因是（）A．太阳是圆的B．树叶缝隙有很多是圆的C．部分树叶形状是圆的D．小孔成像现象中物体所成的像本来就都是圆的6．在探究光斑的形状是否与孔的形状有关的活动中，小明准备了如图所示的一张带孔卡片（孔的尺寸约为1厘米）、一张大小相同的无孔卡片、一张白纸。

首先把白纸铺在地面上，接下来的操作应该是（）A．将图示卡片置于白纸上方约1米处，让太阳光透过不同的小孔B．另一张卡片覆盖住图示卡片左边的三个孔，并慢慢向右移动逐渐遮住菱形的小孔C．另一张卡片覆盖住图示卡片右边的三个孔，只留下圆形的小孔，将卡片慢慢靠近白纸D．另一张卡片覆盖在图示卡片由下向上慢慢移动，让太阳光透过不同的小孔三、实验题7．如图甲所示，在一个空罐的底部中央打一个小圆孔，再用一片半透明的塑料膜蒙在空罐的口上。

《光的直线传播》习题集基础训练一、填空题（易）1．在均匀介质中，光是沿___________传播的。

激光准直利用了_________________的原理。

（易）2．排纵队时，如果看到自己前面一位同学挡住了前面所有的人，队就排直了，这能够用_________________来解释。

（易）3．“坐井观天，所见甚小“能够用来解释。

（易）4．光在真空中的传播速度为__________m/s，光在其它介质中的传播速度比在真空中的传播速度________（填“快”或“慢”）。

如果一个人以光速绕地球运行，在1s的时内能够绕地球赤道运行7.5圈。

由此你能算出地球赤道的长度为_________km。

二、选择题（易）5．下列物体中不属于光源的是（）A．水母B．蜡烛C．月亮D．电灯（易）6．下列说法准确的是（）A．光是沿直线传播的B．太阳光射不到影子里，是因为光的传播路线是直的C．太阳和月亮都是光源D．光的传播速度是3×108m/s（中）7．阴雨天打雷时，总是先看到闪电，后听到雷声，这是因为（）A．打雷时，先发出闪电后发出雷声B．虽然闪电和雷声同时传播，但因光的传播速度远远大于声音的传播速度C．闪电和雷声同时传播，但人对声音反应要比对闪电反应慢D．无法解释上述现象（中）8．下列不能用光的直线传播来解释的现象是（）A．日食和月食B．影的形成C．小孔成像D．发生雷电时，先看到闪电，然后才能听到雷鸣声（中）9．夜晚某人在一盏路灯下，先走近路灯后走远，此人影子的长短变化情况是（）A．逐渐变长B．逐渐变短C．先变长，后变短D．先变短，后变长三、计算题（中）10．织女星与我们相距2.4976×1014km，我们现在看到的织女星的光大约是多少年前发出的？【答案】1．直线光沿直线传播2．光的直线传播3．光在同种均匀介质中是沿直线传播的4．3×108慢4×1045．C6．B7．B8．D9．D10．261．无影灯是由多个大面积光源组合而成的，下列关于照明效果的说法中准确的是（）A．无影灯下的物体没有影子B．无影灯下的物体有本影C．无影灯下的物体没有本影D．无影灯下的物体没有半影2．排纵队时，如果看到前面一位同学挡住了后面所有的同学，队就直了，这能够用______来解释。

光的直线传播作图The Standardization Office was revised on the afternoon of December 13, 2020《光的直线传播、光的反射》作图专题训练编号姓名1.（1）“井底之蛙”常用来形容“目光短浅”。

如图所示，画出井底之蛙的视野的大致．．范围。

（2）如图所示，作出人在什么范围内能看到窗外一棵树的全部。

（用阴影线表示人所在的范围）2.（1）画出如图所示的小孔成像的光行进的径迹．．。

（2）如图所示，小孔前有一物体AB，请画出AB在光屏MN上所成的像A´B´的光路图。

3. 完成下列反射光路图。

4.（1）画出图中平面镜的位置。

（标明镜面与水平方向夹角的度数）（2）要想使与水平方向成30º角的太阳光，被平面镜反射后竖直照射到井底，确定图中平面镜的位置。

（标明镜面与水平方向夹角的度数）（3）小明的乒乓球掉到沙发下，小明同学借助平面镜反射灯光找到了乒乓球。

图中已标示了入射光线与反射光线等，请在图中适当位置画出平面镜，并标出镜面与水平方向的夹角大小。

5. 完成下列反射光路图。

45º45º6.（1）如图所示，两块平面镜平行相对放置，完成光路图。

（2）如图所示，两块平面镜垂直放置，完成光路图。

7.（1）如图所示，两块平面镜成45º夹角放置，完成光路图。

（2）自行车尾灯的结构如图所示。

夜晚，当汽车头灯的光照射到汽车前方自行车的尾灯时可以对司机起到明显的警示作用。

试完成图中一条光线．．．．的光路图。

8.（1）请在图中虚线方框内画出适当个数．．．．的平面镜，并将光路补充完整。

（2）利用潜望镜可以在水下观察到水面上的物体，在图中的直角管中的两个平面镜构成一个简易潜望镜。

一束光水平射入潜望镜进口，画出它经过潜望镜的光路。

30º。

4.1 光的直线传播一、单选题1．下列物体不属于光源的是（）A．太阳B．钻石C．燃烧的火把D．萤火虫2．如图所示的世界之窗是深圳著名的旅游景点。

夜晚，世界之窗的上空常会燃起璀璨夺目的烟花。

这不仅丰富了市民的文化生活，同时也是深圳旅游的一张名片。

下列有关说法正确的是（）A．礼花爆炸时，很远的地方都能听到响声，是因为其音调高B．霓虹灯、路灯、荧光棒、月亮都是光源C．在世界之窗广场欣赏烟花表演时，我们先听到烟花爆炸的声音，后看到烟花D．由于前方有高楼遮挡，小明在家里阳台上只能看到烟花的一部分，这说明光是沿直线传播的3．如图所示，小明深夜行走在寂静的街道上，从路灯的正下方经过，地面上的影子会（）A．先短后长B．一直变短C．先长后短D．一直变长4．下列关于声和光的说法中，正确的是（）A．可以用光年表示光的传播速度B．光速和声速一样大C．声传播需要介质，光传播不需要介质D．光的传播速度总是3×108m/s5．早在两千多年前，墨子就在《墨经》中记录了小孔成像现象。

如图所示的是小孔成像实验，下列说法正确的是（）A．蜡烛燃烧不断缩短，烛焰的像向下移动B．只将小孔由圆形改为三角形，像的形状将变为三角形C．蜡烛和小孔不动，光屏靠近小孔，烛焰的像变大D．光屏和蜡烛不动，小孔靠近蜡烛，烛焰的像变大6．夏天，在树叶茂密的大树下，地面上经常形成许多圆形的光斑，这些光斑是（）A．太阳的像B．树叶的影子C．太阳的影子D．树叶影子的空隙7．有下列实例：①排队时，前面的同学挡住了后面的同学；①射击瞄准要“三点一线”；①晚上学习时，手挡住了灯光看不清字；①用激光引导掘进机开凿大山隧道。

其中，能用光的直线传播规律解释的是（）A．①①①B．①①①C．①①①D．①①①①8．物理学中用一条带箭头的直线表示光的传播路径和方向，并将这条带箭头的直线称为光线，这种研究方法叫建立模型法，下面关于光和光线的说法中正确的是（）A．光和光线都是真实存在的B．光和光线都不是真实存在的C．光是真实存在的，而光线不是真实存在的D．光不是真实存在的，而光线是真实存在的9．如图所示，AB为一物体，C一个不透明的物体，若人眼在不同的区域1，2，3，4处观察物体AB，则人眼完全看不到物体AB的区域是（）A．1处B．2处C．3处D．4处二、填空题10．当学校升国旗时，你排纵队时看到自己前面一个人挡住了所有人，队就排直了，这因为光___________；下雨时总是先看到闪电，后听到雷声，这是由于___________的缘故。

章节复习（4.1光的直线传播）物理拓展练习()1图中骑行者影子的形成是由于．骑行是一种时尚的健身运动，如图，A．光的反射B．光的色散C．光的折射D．光的直线传播2．如图所示是发生日环食的情况，月球把太阳遮住了一部分。

此时透过茂密的树叶，在树下地面上形成的亮斑是（）BA ．圆形的．圆环形的DC ．小孔的形状．树叶形的3．在学校秋季运动会上，进行百米赛跑。

站在终点的计时员，如果看到冒烟10.59秒，如果计时员听到枪声才开始计时，运动员到达终点时秒表的读数为开始计时，则运动员跑完百米的时间会记为10.1810.5910.8810.30D C B A ．．秒．秒．秒秒4）．图中的物体不属于光源的是（.A．点燃的生日蜡烛B．宝石璀璨C．点燃的奥运火炬D．太阳5．下列说法正确的是（）A．科学家用超声波测算地球和月球的距离B．小沈阳模仿刀郎的声音很逼真，是因为他们的音调很相似C．树荫下的圆形光斑，是光的折射形成的D．验钞机利用紫外线鉴别钞票真伪16．在天文学中，常用“光年”光年就是光在一年内通过的路程，这个单位，）那么光年是（A B ．长度单位．时间单位D C．速度单位．质量单位7．现在，轿车已进入寻常百姓家，设想你是一位驾驶员，在夜间行车时不但若前方出现弯道需要前车灯有良好的照明，还要会合理判断灯光的照射情况，）时，灯光照射路面的情况是（BA．灯光由路中移到路侧．照射情况不变DC ．照射距离变短．灯光离开路面8）．下列现象与彩虹的形成原因相同的是（AB ．．DC．．“”9）．如图所示，手影的形成是由于（A．光的直线传播B ．光的反射C．光的折射D．光的色散311201810，即月全”年“月三月合一．日，天空出现了一场天文奇观﹣﹣月全食”高悬夜空的迷人景象。

红月亮食。

我国大部分地区都能欣赏到一轮“的形成主要是由于BA ．小孔成像．光的直线传播DC ．光的反射．光的折射11．如图所示的四种现象中，能用光的直线传播解释的是A．手影游戏B天空彩虹．”“C断笔．现象D光纤传输信号．”“12）有关的说法中，错误的是（．下列与光A．白光是由各种色光混合而成的B．夏天在太阳照射下，树林中地面上的小光斑是小孔成像的结果C．光年是时间的单位8m/s103×D ．光在真空中的传播速度约是13．关于粒子和宇宙，下列认识中正确的是A．浩瀚星空中的恒星绝对不动的B．分子间不仅存在吸引力，也存在排斥力C．在质子、电子和原子中，尺度最小的是质子8D万光年，可知光年是时间单位．根据银河系的直径大约为2018131“14天象奇观，我国大部分地．日，天空出现了精彩的年月全食月“”高悬夜空的迷人景象。

八年级物理4.1光的直线传播同步练习一、填空题 1. 知识清单： 光源 能够________的物体叫光源,如：__________、______________ 规律 光在____________介质中沿直线传播 现象 小孔成像、影子、日食、__________ 应用 激光准直、________________、射击瞄准等光速光在真空中的传播速度c=__________m/s.光在不同的介质中的传播速度不同2. 真空中的灯可以传播光，说明了光在真空中（选填“能”或“不能”）传播，且光在____________传播速度最大为______________km/s 。

3. 排纵队时，如果看到自己前面一位同学挡住了前面所有的人，队就排直了，这可以用_______________________来解释。

4．用步枪瞄准练习时，当眼睛看到步枪标尺缺口与枪前的准星和瞄准点三者重合时，就认为三者在同一直线上了，这是利用了________________________道理. 5．若一次闪电后4s 才听到雷声，则人距闪电处__________m 。

6．一个人面朝南方站在阳光下，发现自己的影子在身体的右侧，影子的形成属于________,这时是_________（选项“早晨”、“中午”、“下午”）7．发生雷电时，先看到闪电，后听到雷声，是由于____________________________________． 8. 我们在正午时，常会在茂密的大树下，看到地面上一个个圆形的光斑，其实这就是________________________，在地面上形成太阳的像。

二、选择题9. 如图所示的情景中，由于光沿直线传播形成的是（ ）10. 下列有关现象是光的直线传播的是（ ）A ．茂密树林底下常能看到圆形光斑B ．平静的水面出现岸边景物的倒影C ．潭清疑水浅D ．雨后天空出现彩虹11. 炎热的夏天人们总喜欢在“树荫”下乘凉，这“树荫”形成的原因是（ ） A ．光的直线传播 B ．光的反射 C ．光的折射 D ．光的色散 12.下列实例中光不是沿直线传播的是（ ）B .水面飞鸟的“倒影” D .雨后绚丽的彩虹C .岸上看水里的鱼 A .阳光下小狗的身影A．挖掘隧道时，采用的“激光准直”技术B．拍纵队时，如果看到自己前面的一位同学挡住了前面所有的人，队就排直了C．通过硬纸板上的小孔处看时，眼睛离小孔越近，看到的范围越大D．光在不均匀的大气层中传播13.关于光的传播，下列说法中正确的是（）A．光在玻璃中不是沿直线传播 B．光只在空气中才沿直线传播C．光在任何情况下都沿直线传播 D．光在同种均匀的介质中沿直线传播14.打雷闪电时，人们总是先看到闪电，后听到雷声，这是因为（）A．打雷时，总是先发生闪电后发生打雷B．闪电和打雷同时发生，但光速远大于声速C．闪电和雷声同时传到，但人眼反应快，人耳反应迟钝D．闪电和打雷发生的地点离人的距离不同15. 下列说法正确的是：( )A．光是沿直线传播的B．太阳光射不到影子里，是因为光的传播路线是直的C．太阳和月亮都是光源D．光的传播速度是3×108m/s16. 下列不能用光的直线传播来解释的现象是：( )A．日食和月食B．影的形成C．小孔成像D．发生雷电时，先看到闪电，然后才能听到雷鸣声17．关于光的传播，下列说法正确的是（）A．光在玻璃中不是沿直线传播的B．光只有在空气中才沿直线传播C．光在任何情况中都沿直线传播D．光在均匀介质中沿直线传播18．如图所示，有个过路人，经过一盏灯时，灯光照射人所形成的影子长度变化是（）A．先变长后变短B．先变短后变长C．逐渐变长D．逐渐边短19．下列说法正确的是（）A．光在透明介质中沿直线传播B．光的传播速度是3×105km/sC．影子的形成说明光在均匀介质里沿直线传播现象D．早晨，我们在海边看到日出，这是光的直线传播现象20．为了检查一块长木板的棱是否直，简便可行的办法是：闭上一只眼睛，用另一只眼睛沿棱的长度方向看去，如果棱上各部分在一点上，这条棱就是直的，这样做的根据是（）A．光的反射B．光的折射C．光传播很快D．光沿直线传播21．产生月食的原因是（）A．太阳光照到月球的侧面B．射向月球的太阳光中途被地球挡住C．射向地球的太阳光中途被月球挡住D．阴雨天没有太阳光22．如图所示四种情景中，由于光的直线传播形成的是（）23 ．小明同学在课外用易拉罐做成如图所示的装置做小孔成像实验，如果易拉罐底部有一个很小的三角形小孔，则他在半透明纸上看到的像是（）A．蜡烛的正立像 B．蜡烛的倒立像 C．三角形光斑 D．圆形光斑24.如图，枯井中的青蛙位于井底O点“坐井观天”，下图中青蛙通过井口观察范围正确的是（）八年级物理4.1光的直线传播同步练习答案一、填空题A B C D.CA B D1. 知识清单：发光、太阳、点燃的蜡烛、均匀介质、月食、小孔成像、3×1082.能、真空、3×1053. 光沿直线传播4. 光沿直线传播5. 1.2×1096. 光的直线传播、早晨7. 光在空气中的传播速度大于声音在空气中的传播速度8. 光沿直线传播二、选择题。

2021-2022学年人教版物理八年级冲刺高分-光的直线传播（1）一．选择题1.生活中许多物体可以发光，下列物体不属于光源的是（多选）（）A．水母 B．萤火虫 C．月亮 D．霓虹灯2.在纸上剪一个很小的☆形孔，让太阳光垂直照射到小孔上，那么地面上产生的光斑是（）A．○形，它是太阳的实像B．☆形，它是太阳的实像C．○形，它是太阳的虚像D．☆形，它是太阳的虚像3.下列例子不能用光的直线传播来解释的是（）A．日食和月食B．影子的形成C．在开凿大山隧道时，工程师用激光引导掘进方向D．发生雷电时，先看到闪电后听到雷声4.关于光的传播，下列说法中正确的是( )A．光在任何介质中都是沿直线传播的B．光在同一种均匀介质中沿直线传播C．光可以在任何均匀介质中传播D．以上说法都不对5.下列关于光的传播速度的几种说法中，正确的是（）A．光的传播速度为3×108m/sB．光和声音一样，不能在真空中传播C．光在真空中的传播速度为最大D．光在玻璃中的传播速度比在真空大6.下列关于光线的说法，不正确的是（）A．光线不可以用虚线表示B．光线是表示光的路径和方向的C．激光笔发出的光不是一条光线D．光线是真实存在的带箭头的直线7.关于小孔成像，正确的是（）A．小孔成像实验中，小孔越大成像越清楚B．小孔成像实验中，小孔越小像越亮C．小孔成像实验中，小孔一定要是圆的D．小孔成的像，一定是倒立的8.下列物体属于光源的是（）A.反射阳光的平面镜B.月亮C.放电影时所看到的银幕D.收看电视时看到的电视机屏幕9.在探究树荫下光斑的综合实践活动中，为了研究孔的大小对光斑形状的影响，小华设计了四种开有不同形状孔的卡片甲，并用另一张卡片乙覆盖在甲上，如图所示。

接着，从图示位置沿箭头方向水平移动乙，观察光斑形状的变化情况。

下列合乎要求的是（）10.在暗室里用蜡烛做小孔成像实验时，小明在硬纸板的不同位置戳了圆形、正方形、正三角形和五角形四个小孔，则在墙上可能（）A．出现一个蜡烛的火焰的实像B．出现四个蜡烛火焰的实像C．出现四个和小孔形状相同的清晰光斑D．出现四个蜡烛火焰的虚像11.现代通信技术已使我们地球人感到了自豪，若运用现有的通信技术，实现地球与比邻星（二者之间的距离为4.2光年）之间的通信，那么（）A．我们从地球上发出的指令，需经4.2年的时间比邻星才能接收到B．瞬间就可以在两地之间传递信息C．信息的传递有些延误，就像中央电视台的现场新闻报道一样，不会受太大的影响D．两地的通信与我们平常的感受相同二．填空题12.下列光现象中：⑴阳光下，太阳能灶能把水烧开；⑵激光能在钢板上打孔；⑶通过光纤传递图象信息；⑷红绿灯是控制交通的信号．属于光传播能量的是________；属于光传播信息的是________．13.一束激光从地球射向月球，经过月球上的反射器反射后，返回发射器，所需时间为2.54S，月球到地球的距离是 ______km。

专题复习——《光的直线传播》和《光的反射》作图题类型一、点光源和它发出的至少两条光线例、室内一盏电灯通过墙上的两个小孔A、B，射出两条细小光束（1）请根据室内电灯的位置确定光束的方向。

（2）请根据光束的方向确定室内电灯的位置。

类型二、小孔成像例、画出小孔所成的像类型三、视线范围例1、画出图中井中青蛙所能看到的范围例2、AB为窗的一边，CD为窗外的物体。

（1）请在甲图中作为在室内能看见物体的C端的范围；（2）请在乙图中作出在室内能看到CD整个物体的范围；类型四、光反射——已知反射面和入射光线或反射光线，画出反射光线或入射光线，并标出入射角和反射角，读出角度例1、根据反射光线画出入射光线，并标出入射角∠α，反射角∠β。

入射角=_______ 反射角=______ 反射光线和入射反射角_______光线的夹角=_________例2、根据入射光线画出反射光线，并标出入射角∠1，反射角∠2。

反射角=______ 反射角=_______ 反射角=_______ 反射角=____入射角=______ 入射角=_______ 入射角=_______ 入射角=____类型四、光反射——已知入射光线和反射光线，画出法线并标出入射角和反射角，读出角度例、根据入射光线和反射光线的夹角，画出平面镜，标出入射角和反射角（1）类型六、平面镜旋转例、作图并计算：入射光线位置不变,若把平面镜转过100,则反射光线转过多少度？类型七、画出相应光学元件例、已知一束光的一条光线a的传播光路，请根据光的反射定律作出另一条光线b的传播光路，并在虚线框中画出相应的光学元件。

类型五、综合例1、如图A,从点光源S发出的一束光射到平面镜上,通过作图说明反射后的光线是会聚的还是发散的。

例2、在图B中作出法线和反射光线,标出入射角i和反射角r。

例3、自行车反光灯，标出光路，写出两次反射的入射角和反射角。

例4、画出路灯下自己影子的区域。

例5、竖直深井口直立着一块可绕O点转动的平面镜M，太阳光与水平面的夹角为30。

光的直线传播1．“井底之蛙”这个成语大家都很熟悉。

请你根据所学知识画图说明为什么“坐井观天，所见甚小”。

（A点代表没有水的枯井底部青蛙所在位置，用阴影表示青蛙能够看到天的范围）2．某室内地面上放有两个柱子A和B，天花板上有一强点光源S使柱子A和B在地面上形成的影子如图所示。

请根据图中提供的信息确定光源S的位置。

3．如图所示，根据小孔成像的原理画出物体AB在虚线上成的像A'B'。

4．画出图中点光源S照射不透明小球A所形成的阴影区域。

5．成语“凿壁偷光”，是指西汉匡衡凿穿墙壁引邻家之烛光读书一事（如图所示）.其原理可简化成如图乙所示的模型：S为邻家烛焰，ABCD是匡衡在厚墙壁上凿穿的方形孔洞，请作出邻家蜡烛S在匡衡家照亮的范围（用阴影线表示），完成相应光路图。

6．如图日月地三个星球的位置，在地球表面用阴影标出能看到日偏食的区域。

7．太阳和月亮位于如图所示的位置，请你根据光的直线传播规律，在图中画出人可以看到日全食的空间区域（打上斜线）。

参考答案与试题解析1．【解答】解：图中A点是青蛙的位置，将A点与井口左边的端点和井口右边的端点相连成一直线，然后在直线上标出箭头，即得到两条射向青蛙眼睛的光线，这两条光线就决定了青蛙的观察范围。

如下图阴影部分所示：。

2．【解答】解：根据光在同种均匀介质中沿直线传播，连接影子A左侧与柱子A的上端并延长，连接接影子B左侧与柱子B的上端并延长，这两条直线的交点即为光源的位置，如图所示：、故答案为：如上图所示。

3．【解答】解：A射出的光线经小孔沿直线射向光屏，形成像点A'；B射出的光线经小孔沿直线射向光屏，形成像点B'，连接像点A'B'；如图所示A'B'即为所求：。

4．【解答】解：在同种均匀介质中光是沿直线传播的；S是光源，A是不透明的小球，小球右侧是光屏，由S向A的两个边缘作出两条入射光线与光屏相交，阴影部分即为点光源S照射不透明小球A所形成的阴影区域。
